電氣圖紙打開字體不顯示、亂碼怎么辦？三個方法徹底解決
不少朋友反映，用cad打開電氣圖紙的時候，很多圖紙打開要么是亂碼、要么是字體不全，這個可能就是設計者用的字體與你電腦的字體不一致導致，這個時候查看圖紙極其不方便，顯示不全。
這個問題反映的朋友比較多，本期我們來看下如何解決？
解決的方法主要有三個，要么是安裝相應的字體庫，要么是用其它的國標字體代替，以及使用相關的看圖軟件代替CAD軟件，我們來看下。
方法一、用國標字體代替

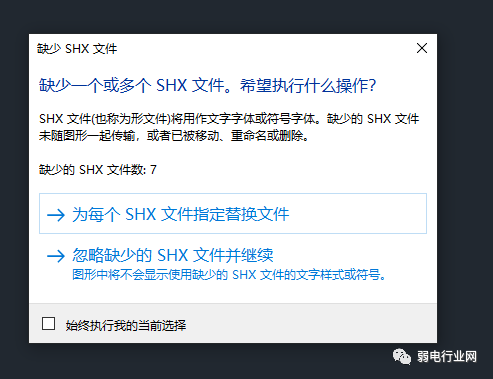

當我們打開一個cad圖紙時，一般的情況會出現這種情況：

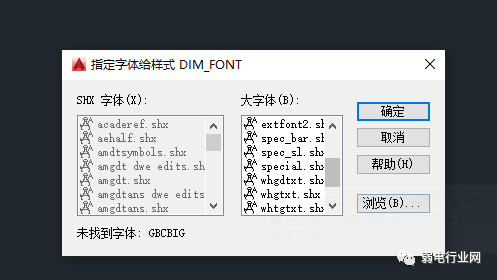

然后會出現這種情況，讓我們匹配相應的字體，這個時候這么多字體，隨意選擇的話，很容易造成打開圖紙后，字體顯示不全，或者亂碼。
那么辦呢？
這個時候我們需要選擇國標字體，找到國標字體，gbcbig.shx就行了，就可以匹配圖紙里面的文字。
然后圖紙就可以完整的顯示文字了：
當然，一份圖紙并不是只有一種字體，可能需要多次選擇找國標字體，gbcbig.shx，這么多字體，找來找去挺麻煩，我們可以把國標字體設置默認的置頂在最前面，在打開圖紙時可以直接使用。
具體步驟：

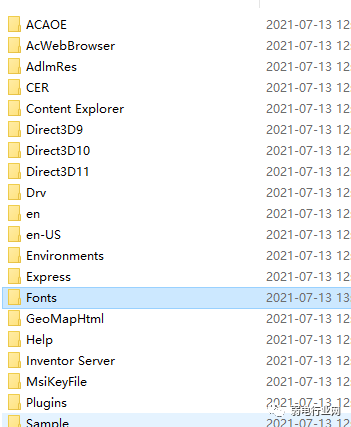

找到cad安裝目錄，打開Fonts文件夾，

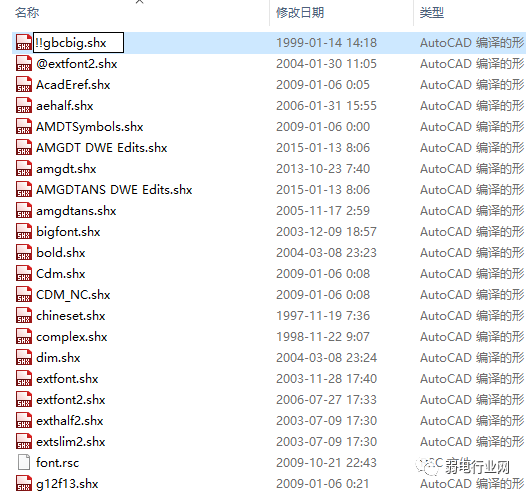

找到gbcbig.shx字體，前面隨意加個符號，例如加個！！或者@都行。

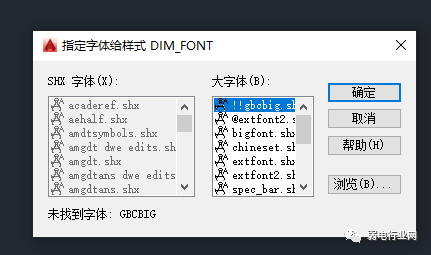

再打開cad圖紙，這個文件就會再最前面了。
以后打開任何圖紙，國標字體都在默認最前面。
......................
方法二：下載相應的字體庫
cad設計者的話，可以下載相應的字體庫，然后安裝到fonts文件夾中就行，以便于更好的設計。
......................

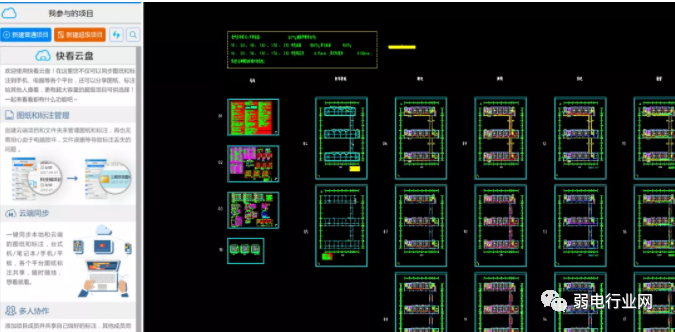

方法三：用快速看圖軟件
當你的電腦和手機沒有裝cad，圖紙文件無法打開查看，或者你的電腦cad字體不足時，打開cad圖紙是不全的，那么怎么才能快速的查看圖紙呢？就可以用到CAD快速看圖軟件。
可以快速的匹配圖紙中的字體，完整的打開圖紙，解決圖紙不全的問題，另外，手機中安裝相應的軟件，也可以快速的查看圖紙。
主要是以上三種方法可以實現，其中第一種方法最直接，直接在cad中就可以實現，不用下載軟件或者安裝字體。
