orcad軟件怎么對元器件位號進行統(tǒng)一的編號呢？

答：第一步，選中整個原理圖的根目錄，然后執(zhí)行菜單Tools-Annotate，如圖3-52所示，進行原理圖選項的編輯；

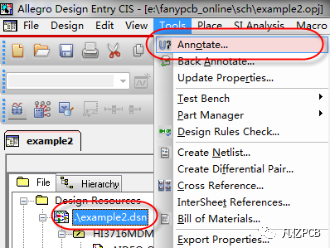

圖3-52  原理圖編譯示意圖

第二步，在彈出的原理圖編譯界面中，如圖3-53所示，在Action選項中，現將原理圖本身已經存在的位號全部復位，點擊Reset Part References to “？”，則全部的位號則變成的問號，如圖3-54所示；

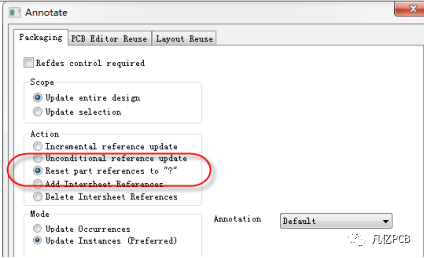

圖3-53  原理圖編譯界面設置示意圖



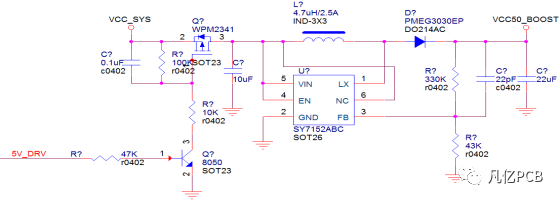

圖3-54  原理圖所有位號復位示意圖

第三步，將原理圖所有的位號復位以后，點擊Action欄，選擇Unconditional reference update，進行原理圖的位號的無條件更新，如圖3-55所示，則原理圖的位號完成無序列的重新編號。

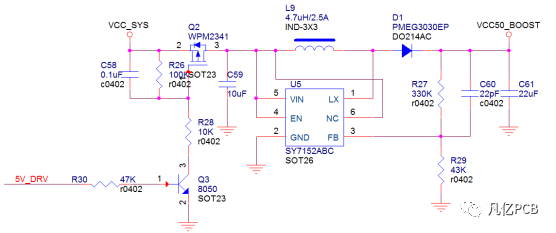

圖3-55  原理圖所有位號重新編號示意圖
