如何使用 OpticStudio 設計車標投影系統 Ⅱ
本文主要介紹了如何在 OpticStudio 中設計一個投影物鏡，并且簡單介紹了投影物鏡的優化方法。
鏈接：https://pan.baidu.com/s/11WkZrRuIpXtW8iVLxv3hdQ
提取碼：ipcs
對于投影鏡頭設計，我們也將其翻轉過來反向進行設計，從而可以結合之前翻轉設計的照明鏡頭配合進行整體分析。新建另一個文件，設置翻轉后投影透鏡系統初始結構對應的選項和參數。

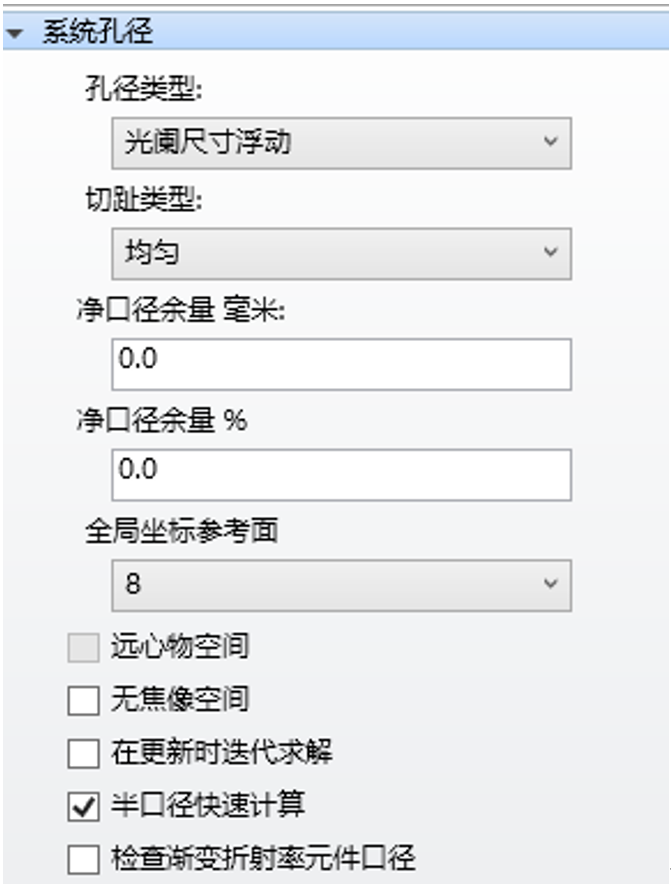

孔徑類型設置為光闌尺寸浮動，因?yàn)楣怅@面是整體系統中間的不可更改的真實孔徑，這樣設置可以保證投影效果和實際情況一樣。

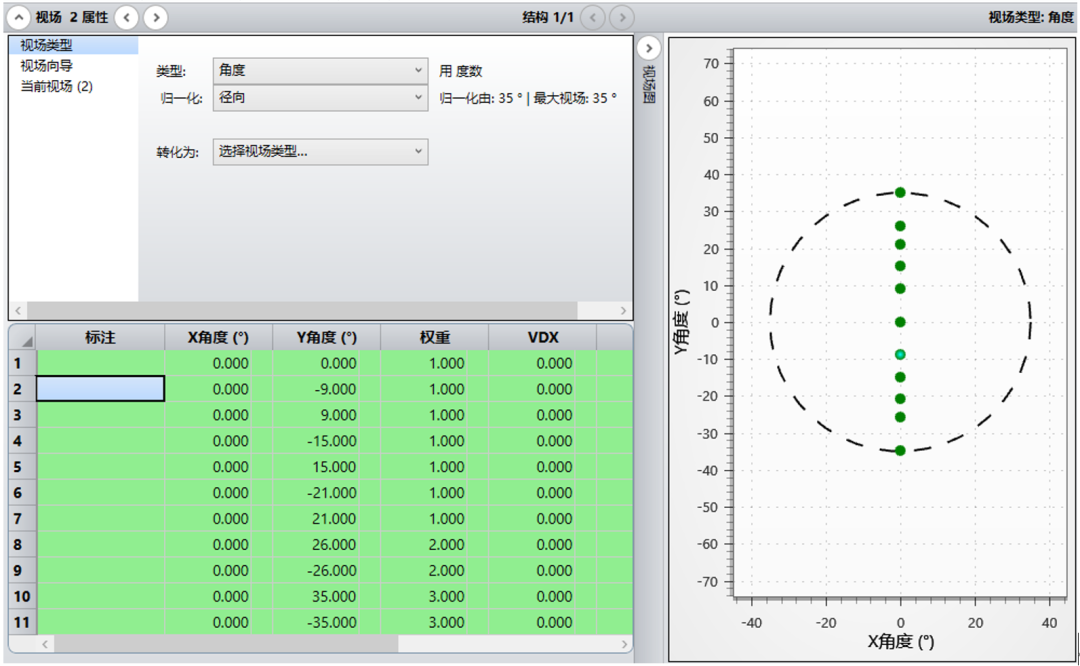

設置下圖內對應的視場分布，視場類型為角度，最大視場設為35°，對應全視場角為70°。在期間多設置一些視場點，確保對系統進行更加精確、細致的優化和控制。

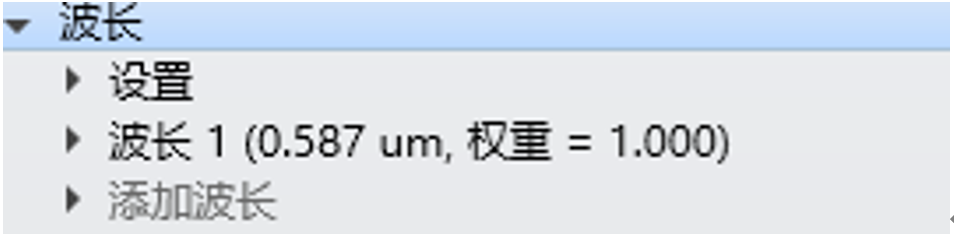

與照明透鏡系統使用相同的波長0.587um。

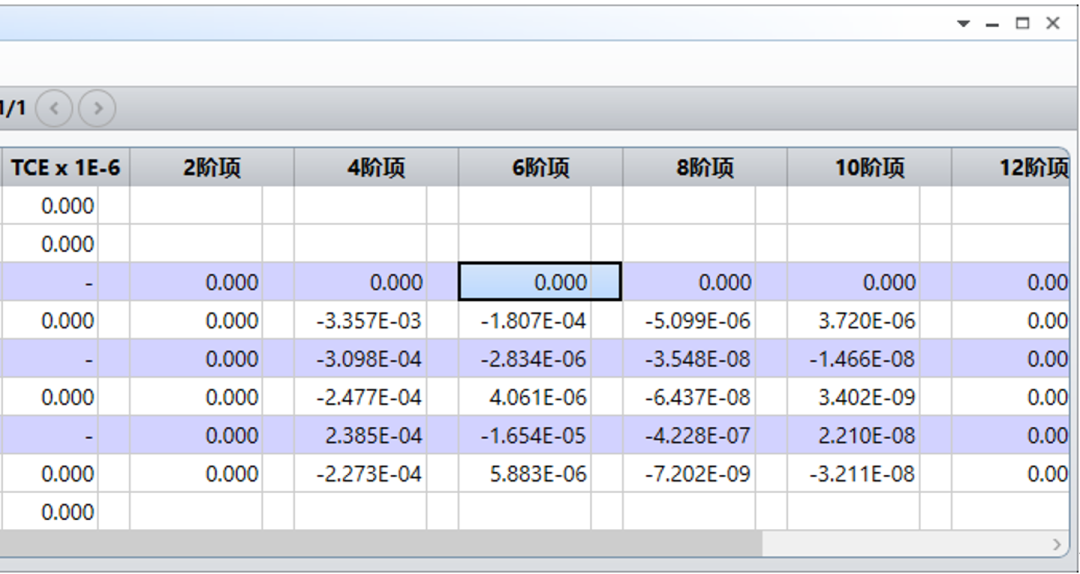

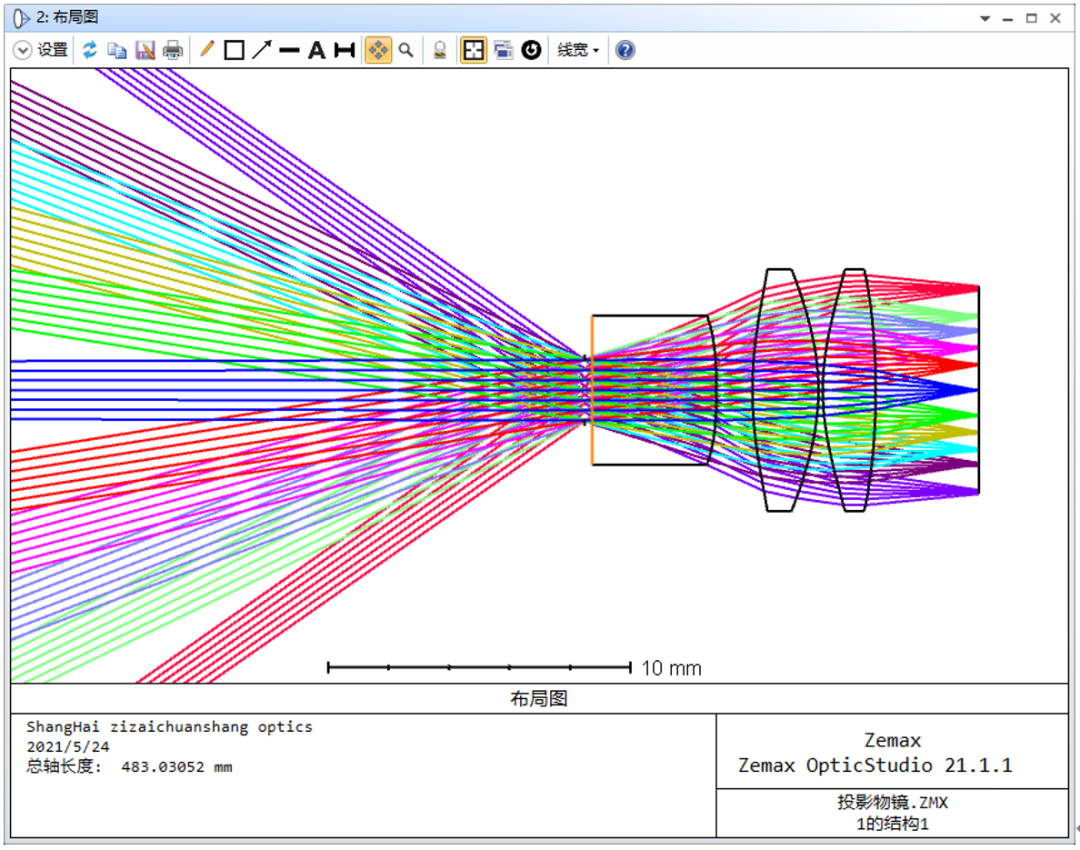

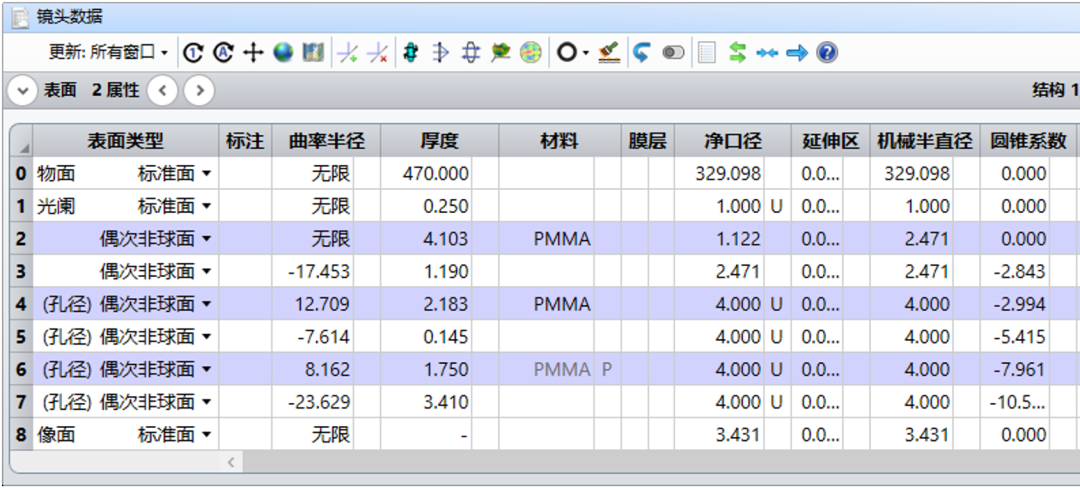

輸入翻轉后的投影透鏡初始結構參數。打開鏡頭數據編輯器，輸入翻轉后的投影透鏡初始結構參數，使用的六個透鏡表面都設置為偶次非球面。第一個透鏡表面除了厚度和口徑參數不為0外，其余系數都為0，是一個平面。其余的5個非球面的最大非球面系數都設為10階。三個透鏡的材料都選擇 PMMA。將表面1設置為光闌，其余的具體參數設置如下圖所示。
下一步可以進一步優化投影透鏡。當前反向透鏡結構的成像質量較高可以直接使用，此處僅簡單介紹此類透鏡的優化方法。
在此投影系統中，畸變不僅僅是對投影圖案的形狀有影響，更重要的是，畸變會造成投射圖案照度的變化。對圖案形狀的影響，可以采用菲林面上圖案的預畸變實現補償。由于 LED 光強遵循朗伯分布，準直系統收集的光線照射至菲林片時，邊緣的照度將相對較低。當投影物鏡的負畸變較大時，菲林片上的圖案投射至路面時，視場邊緣的圖案將會相比中心區域圖案存在拉升增大，進一步造成邊緣照度下降。因此，在設計此透鏡時，畸變要盡可能的控制好。

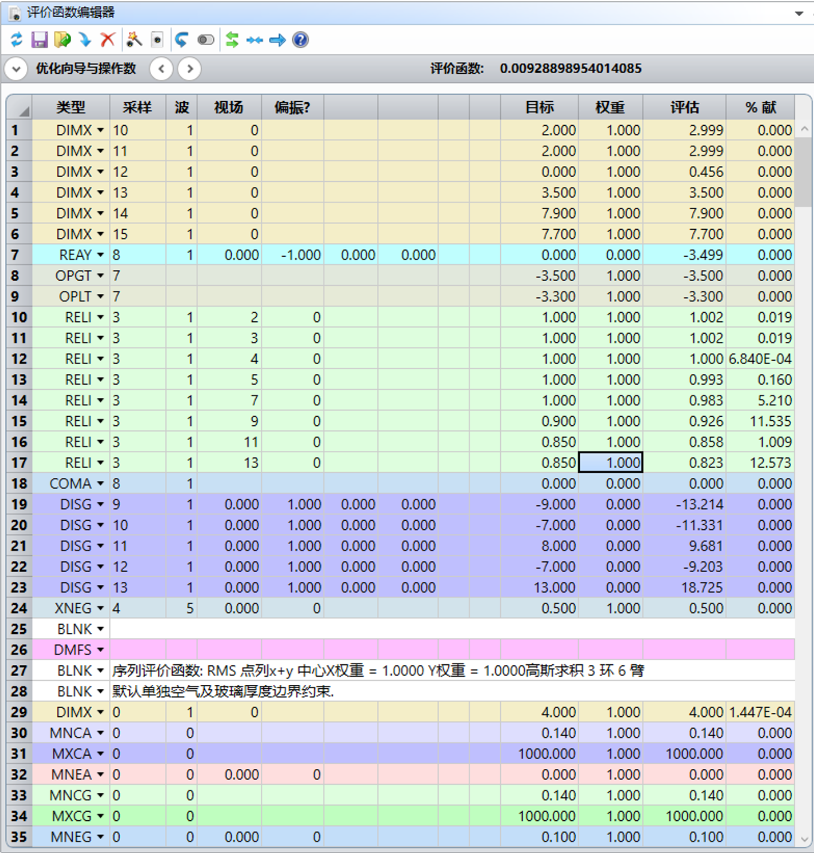

打開優化向?qū)В趦?yōu)化函數一欄中的成像質量選擇點列圖，類型選擇 RMS，參考選擇質心。使用操作數 DIMX 或 DISC，DISG 等操作數對畸變進行約束。使用操作數 RELI 對相對照度進行優化。為了保證最后的投影圖案的清晰度和亮度，盡量保證相對照度盡可能的高，然后通過擴展圖像分析，使畸變控制在較為合理的范圍內。注意優化的過程中可能需要對像高進行約束，防止系統向不合理的方向優化，具體可以使用 REAY 讀取像高位置，再結合操作數 OPGT 和 OPLT 進行限制。可用于對該投影鏡頭進行整體優化控制的評價函數編輯器如下圖所示：

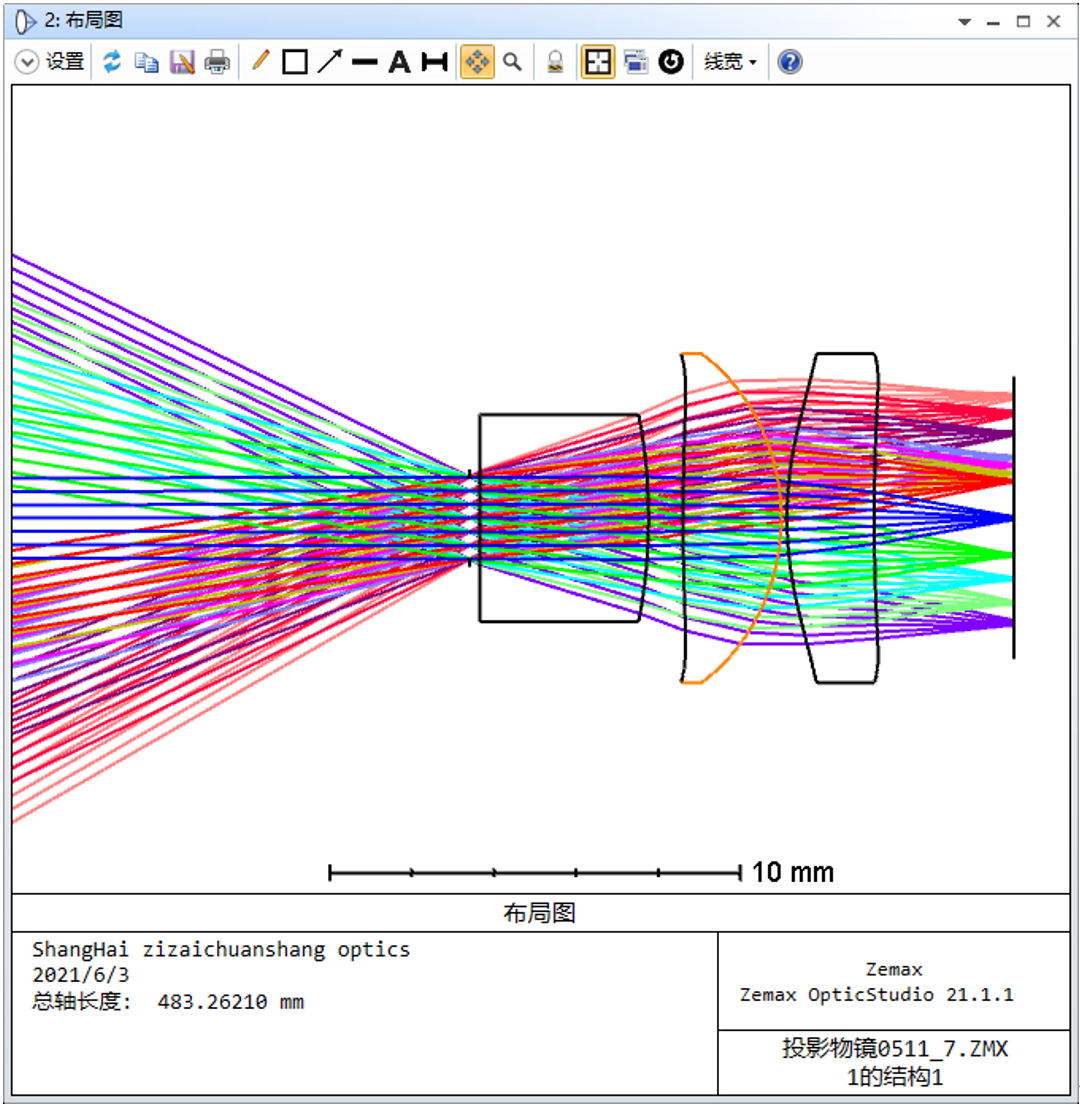

在優化過程中可以適當調整不同操作數的權重，優化后相對照度有了較大提升。下圖為優化后的三維布局圖。

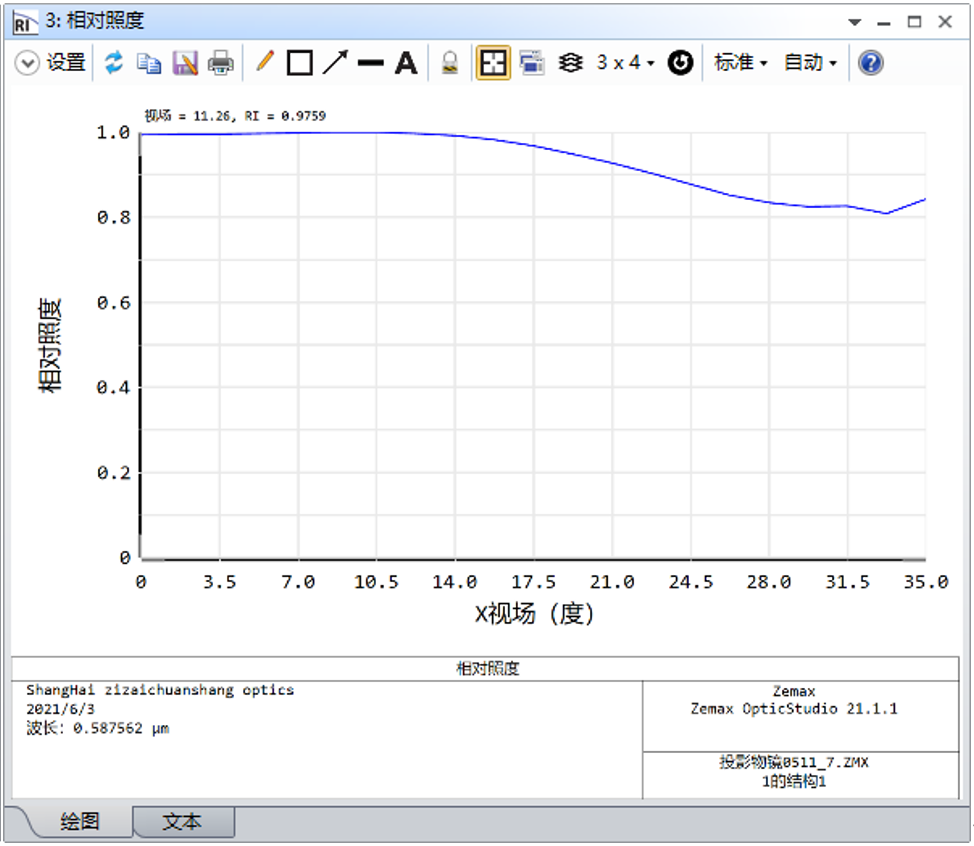

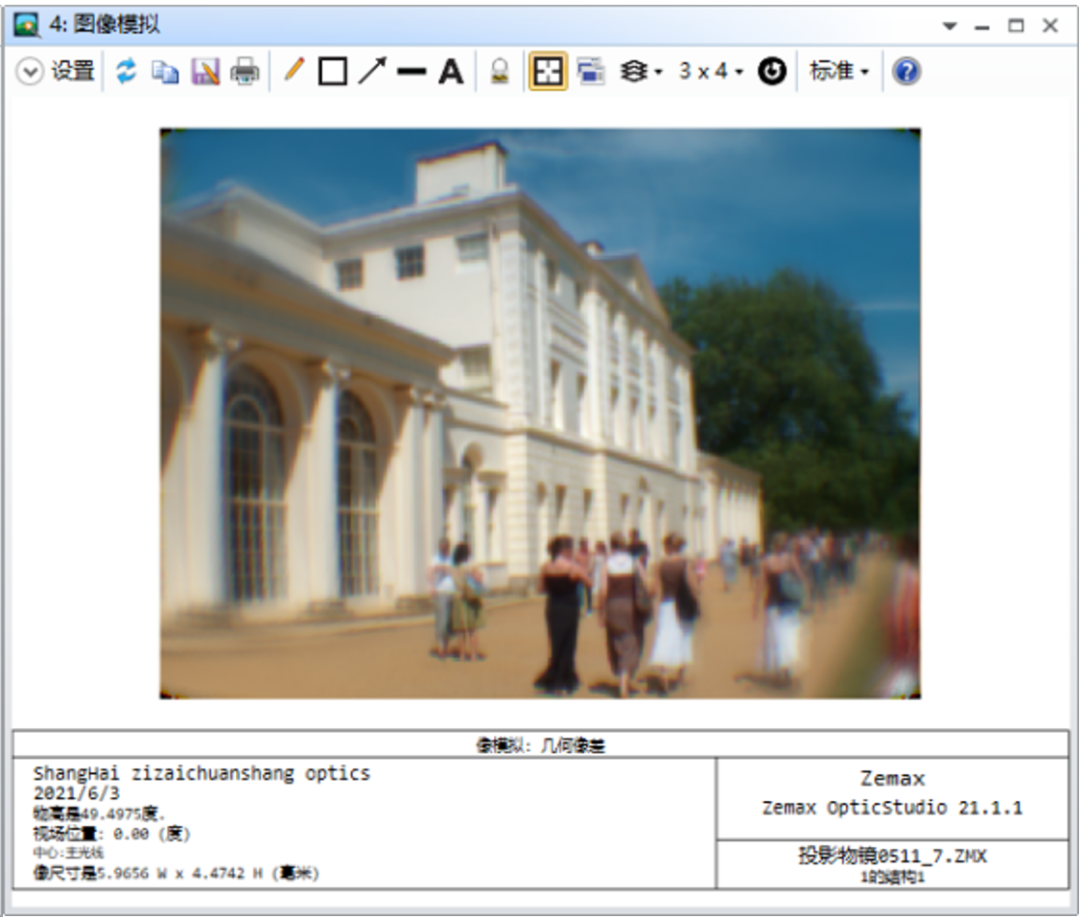

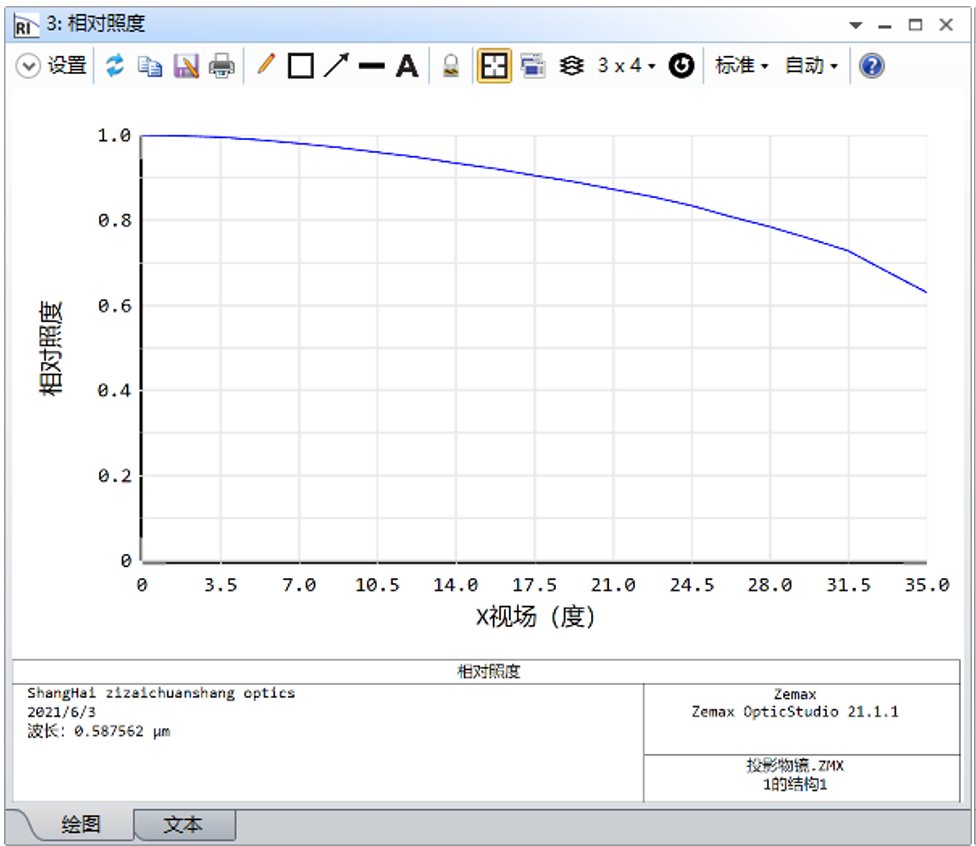

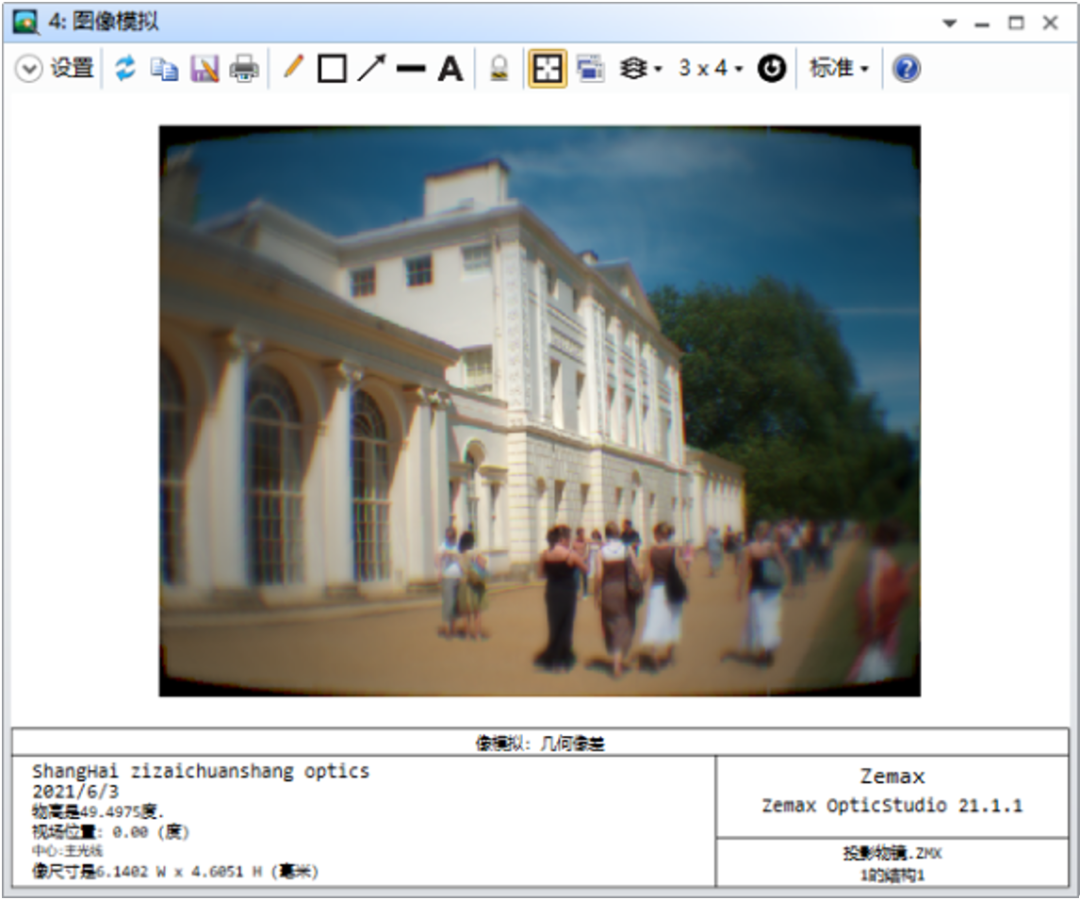

接下來的圖片是相對照度和圖像模擬結果的對比。上方的圖片為初始結構，下方的圖片為優化后的結構，可清楚的觀察到，經過優化后較大地提升了系統相對照度，并且減小了圖像的畸變。
本文介紹了如何在 OpticStudio 中建模一個投影物鏡，并且詳細分析了此示例中需要重點優化的兩個參數，相對照度和畸變，然后介紹了如何使用特定的評價函數操作數進行投影物鏡的優化。
