本系列的 Zemax 技術文章分享一共將分為三個章節，會詳細介紹如何設計車標 LOGO 投影系統，包含的內容有照明透鏡設計，投影透鏡的設計，整體系統的搭建和如何從序列轉換到非序列模式，之前我們介紹了第一部分和第二部分：

· ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅰ

· ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅱ

下面我們來看看第三部分：

如何使用 OpticStudio 設計車標投影系統 Ⅲ

概述

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖3

在本系列的前兩篇文章中我們介紹了整體系統的設計要求，還分別介紹了照明透鏡和投影物鏡的設計方法，下面我們將介紹如何將兩個系統連接成為一個整體的系統，并且將介紹如何將序列模式轉換為非序列模式，并在非序列模式中對整體系統進行光線追跡和相應的分析。

鏈接：

https://pan.baidu.com/s/1jCFsqCGI2nl6wCKQdyNaSg

提取碼：h688

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖4

整體系統建模和翻轉

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖5

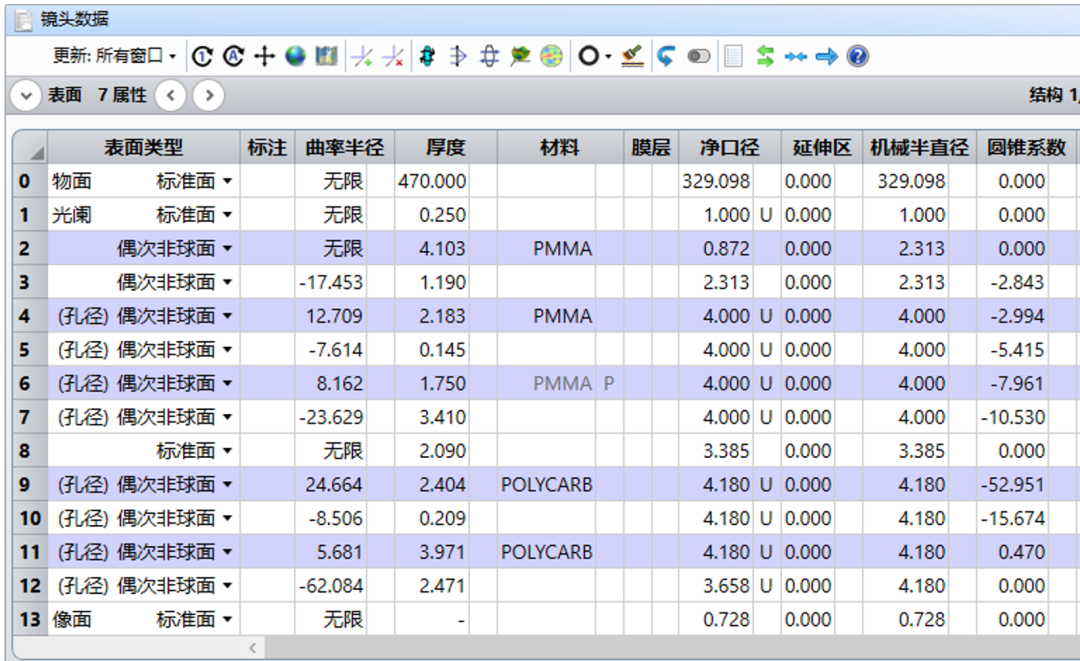

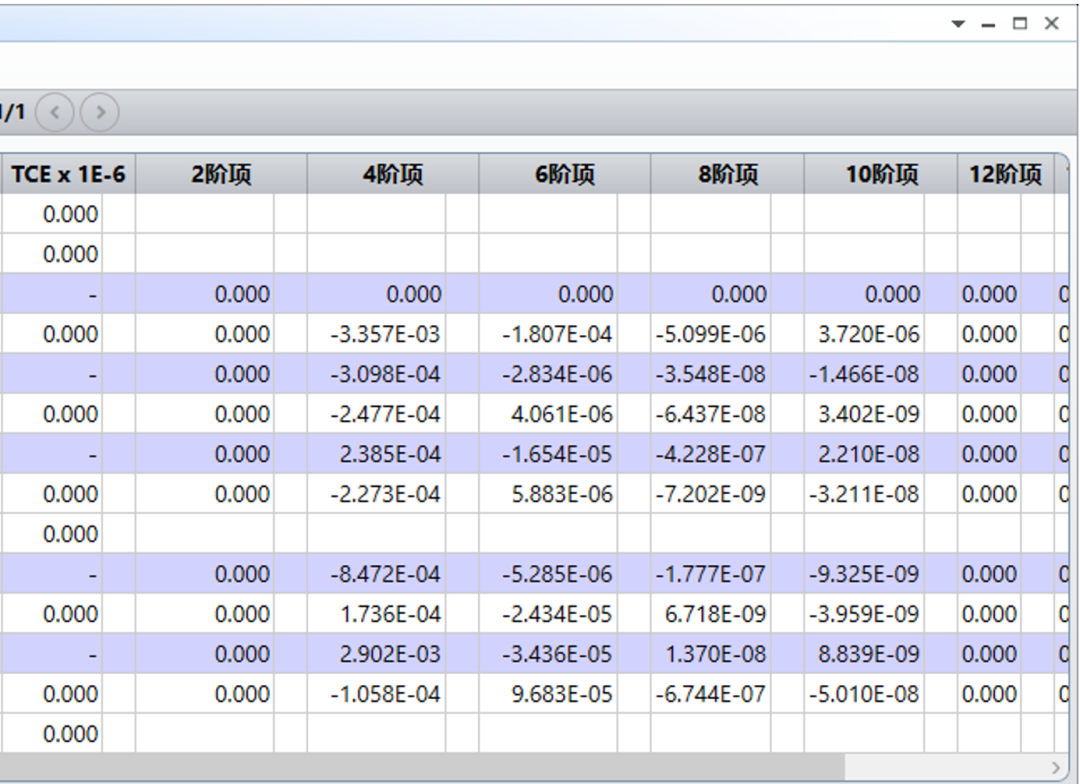

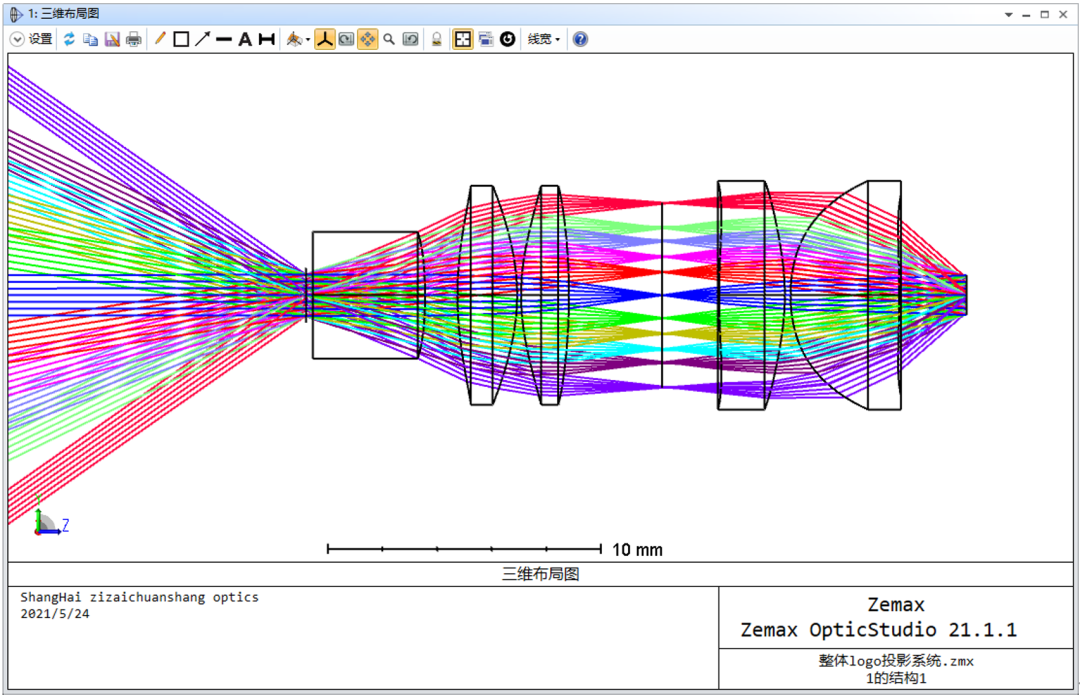

將初始的透鏡物鏡的 .zmx 文件另存為一個新的 .zmx 文件，并在其中導入照明透鏡文件。在文件選項卡中，選擇插入鏡頭，在表面插入的下拉菜單中選擇8，整體系統的鏡頭數據和三維布局圖如下所示。

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖6

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖7

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖8

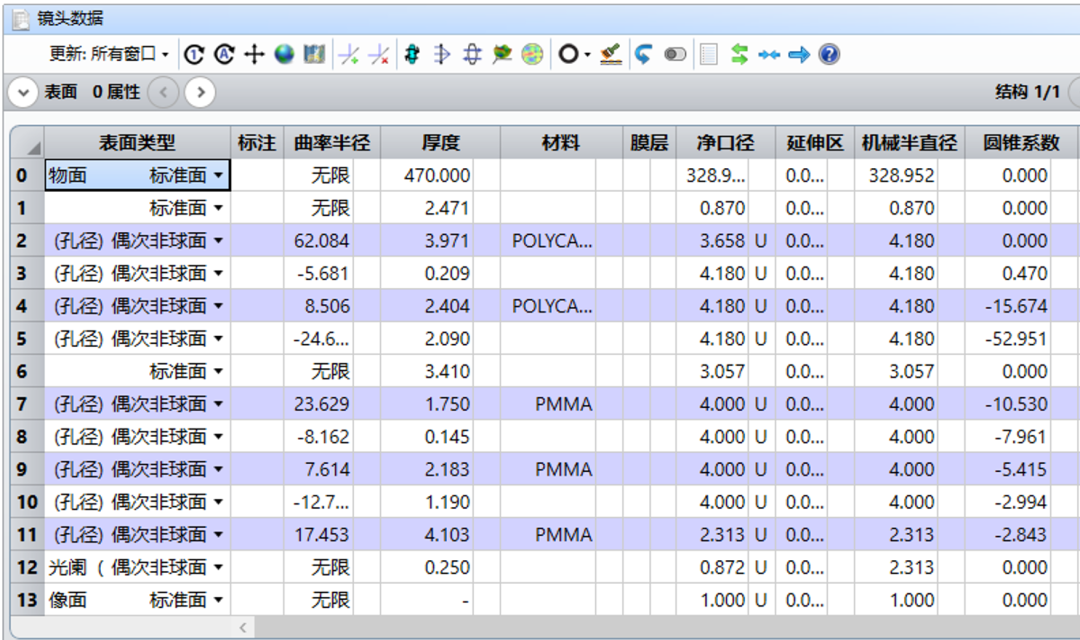

點擊鏡頭數據編輯器中的翻轉元件按鈕，將起始面設置為1，終止面設置為13，翻轉后的鏡頭數據如下圖所示。

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖9

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖10

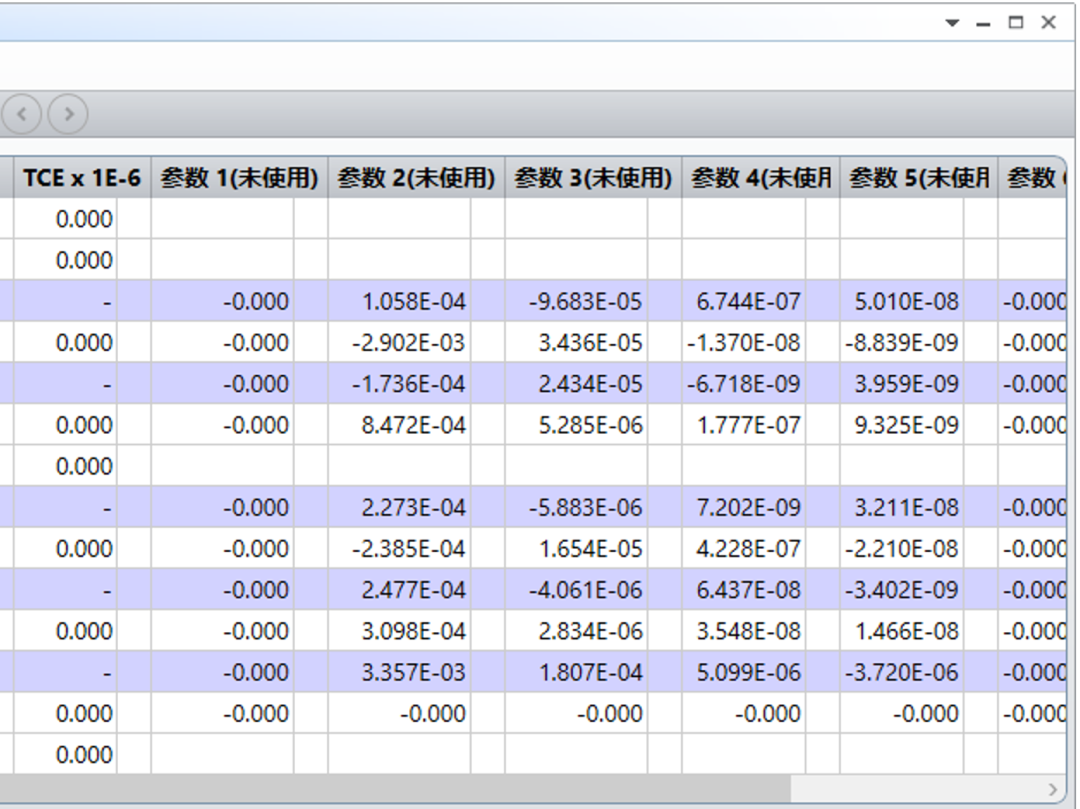

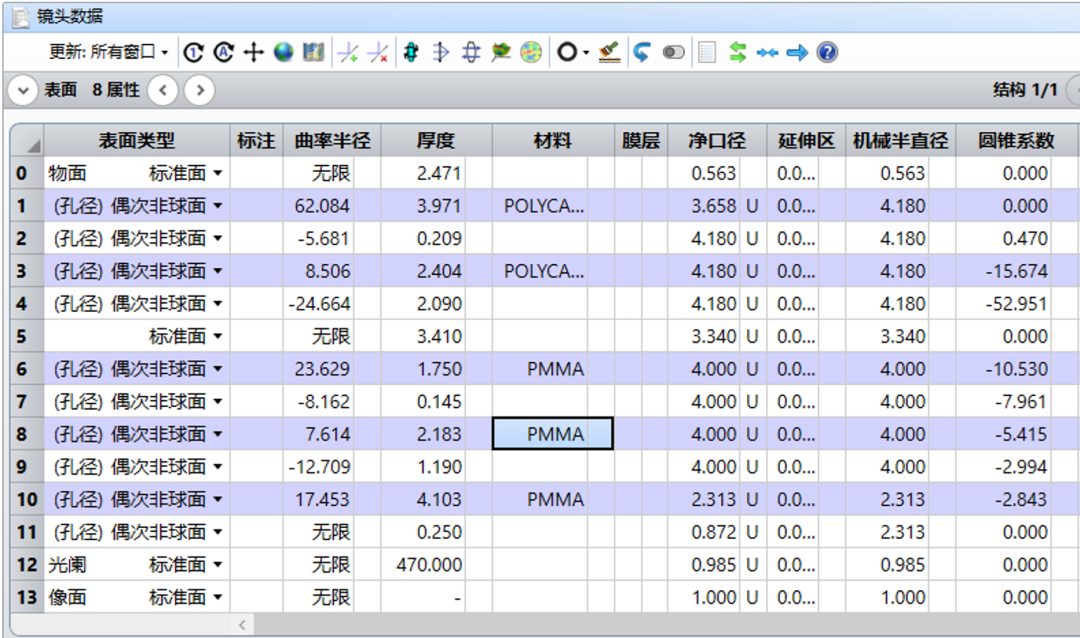

由于我們?cè)诜D(zhuǎn)過程中，僅考慮了對于系統內的光學表面/元件進行翻轉，并沒有正確設置翻轉后鏡頭的物距和像距，所以下一步我們將鏡頭數據編輯器中表面0的厚度改為2.471，刪除表面1，在最后一個偶次非球面后插入一個新的標準面，將此標準面的厚度設置為470，以構建系統工作中的物距和像距情況。修改后的鏡頭數據如下圖所示：

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖11

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖12

導入非序列模式進行分析

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖13

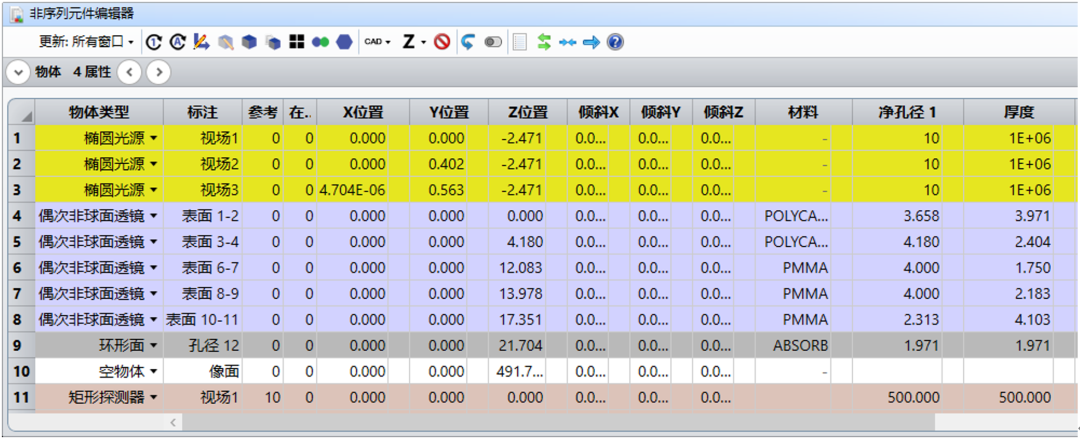

在文件選項卡中點擊轉換為 NSC 組，在彈出窗口中點擊確定按鈕。得到轉換后系統的非序列元件編輯器如下所示：

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖14

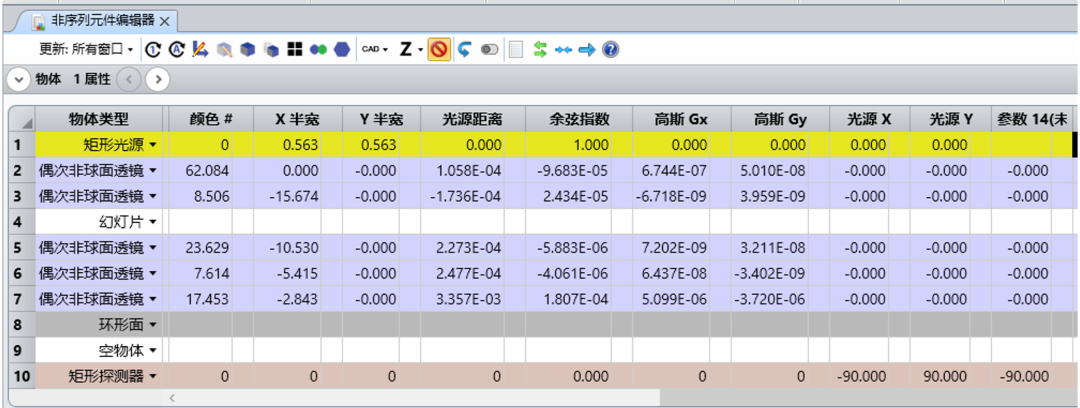

刪除自動轉換得到的三個橢圓光源，添加一個矩形光源（模擬系統使用的擴展光源），Z 位置設置為-2.471，分析光線條數設定為1E+08，X 半寬和 Y 半寬設置為0.563，余弦指數設為1（模擬一個擴展面光源的朗伯發光）。

在第二個和第三個偶次非球面透鏡之間插入一個幻燈片物體（作為菲林片使用），選擇數據文件 Demo picture – 640 × 480.bmp，可以使用這個圖片文件來驗證整體系統的投影效果，如果有特定的圖片需要驗證也可以將該圖片文件以 bmp、ima 或者 jpg 的格式保存在 Zemax->IMAFiles 文檔中，然后在 Opticstudio 中選中特定文件進行仿真。

將環形面的最大 X 半寬和最大 Y 半寬設置為300，因?yàn)樵谡麄€(gè)系統中，此表面為光闌，需要吸收所有沒有通過此光闌的光，避免雜散光影響探測器的探測效果。

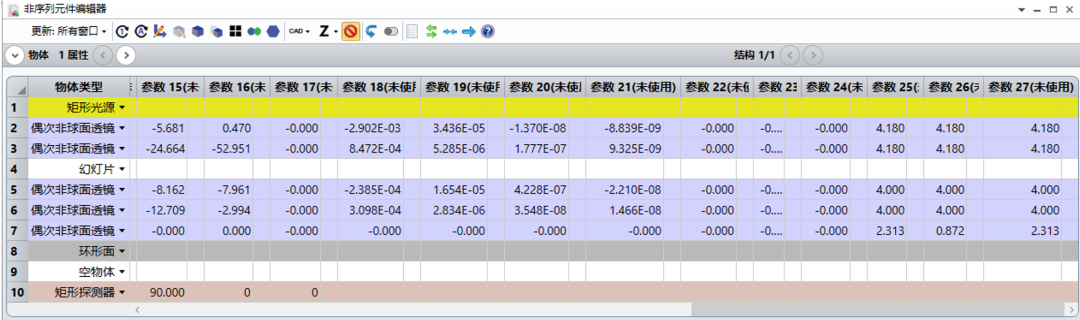

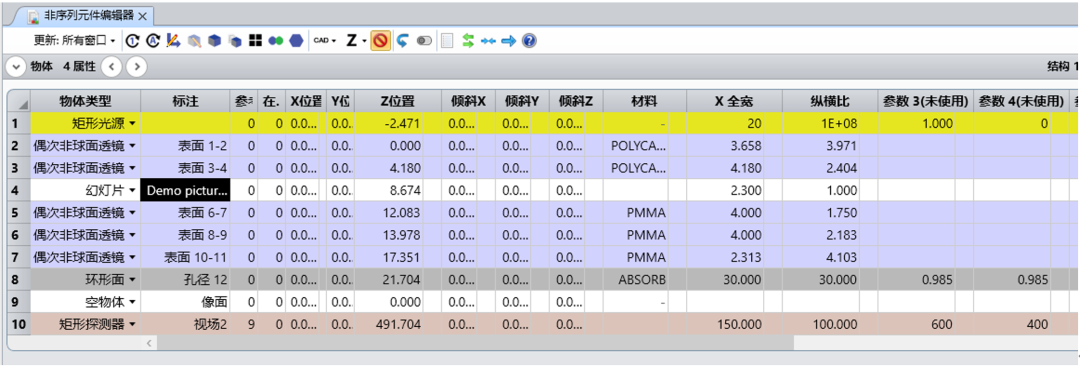

將矩形探測器的 Z 位置（模擬投影地面）設置為491.704，最大 X 半寬和最大 Y 半寬分別設置為150和100，X 像元數和 Y 像元數分別設置為600和400，全部設置完成后具體數據如下圖所示：

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖15

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖16

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖17

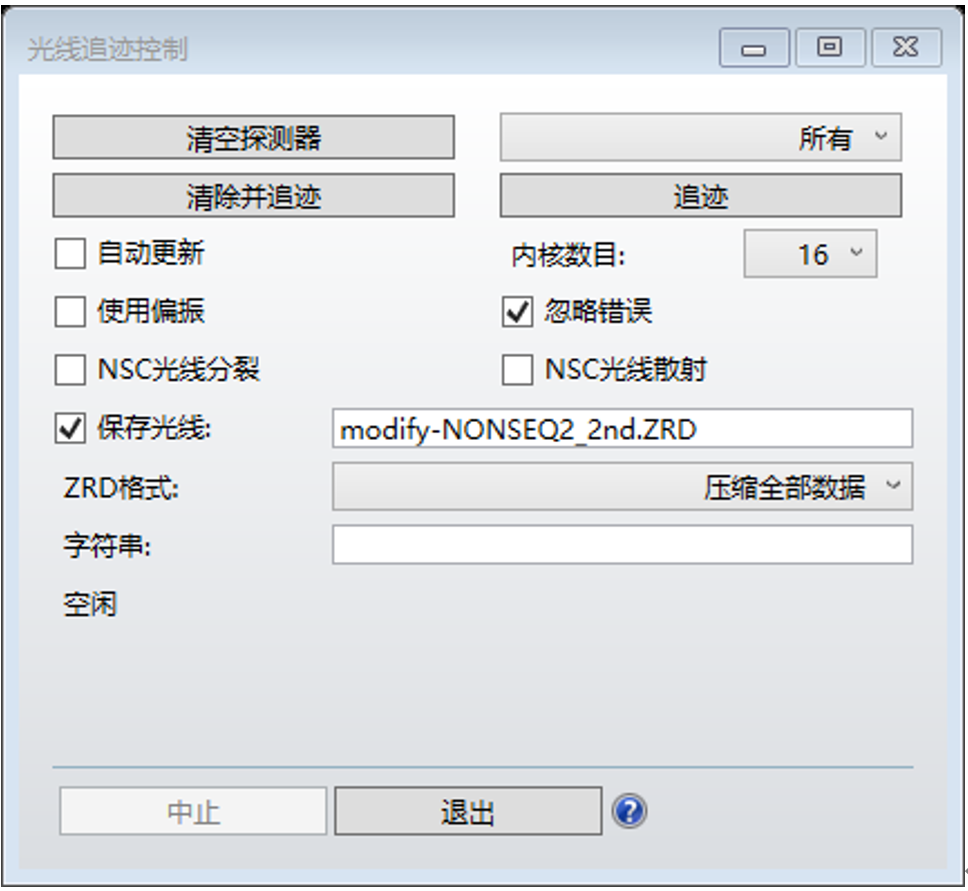

搭建好系統之后，下一步開始進行光線追跡。在分析選項卡下點擊光線追跡，勾選忽略錯誤和保存光線，可自定義光線數據文件的文件名（因?yàn)闉榱说玫捷^好的仿真效果，我們選擇追跡1億根光線，所以光線數據文件較大，約 40G，注意磁盤空間使用情況）。

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖18

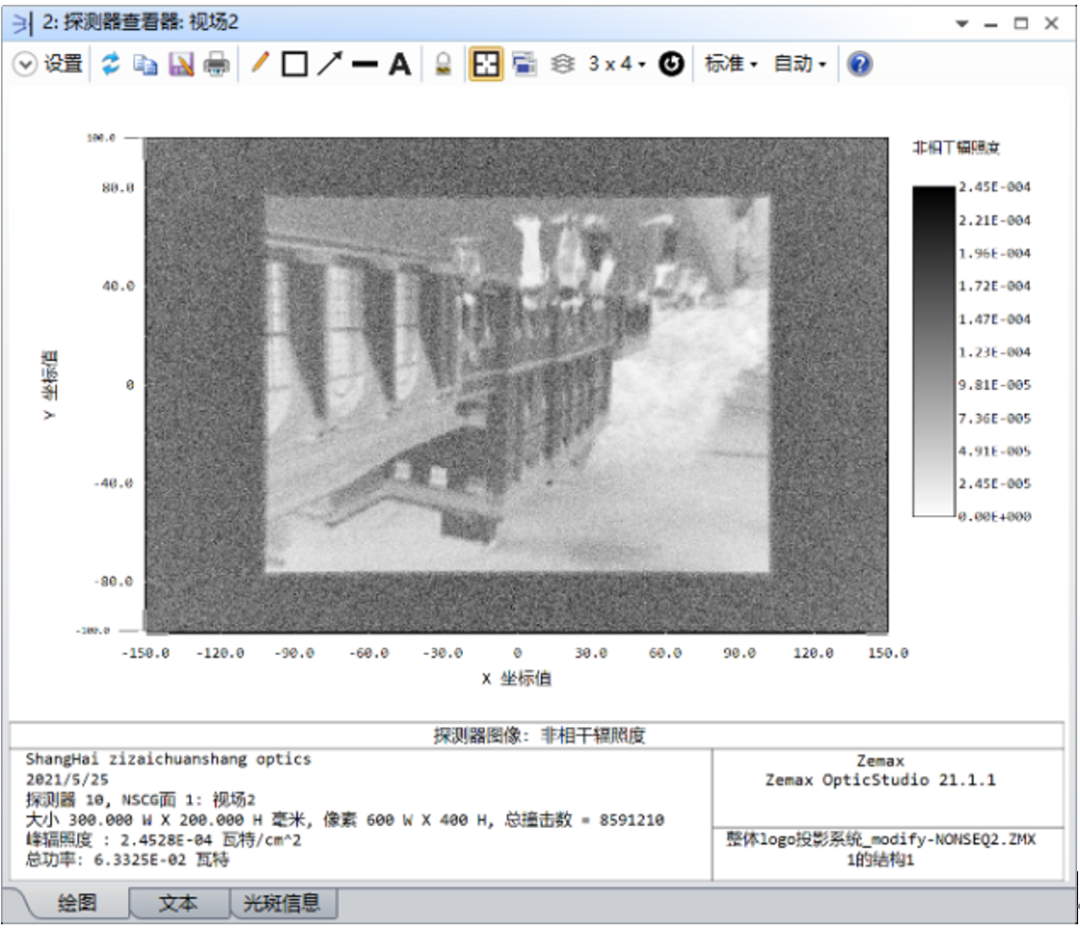

光線追跡完成后，打開探測器查看器可觀察到如下所示的圖案：

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖19

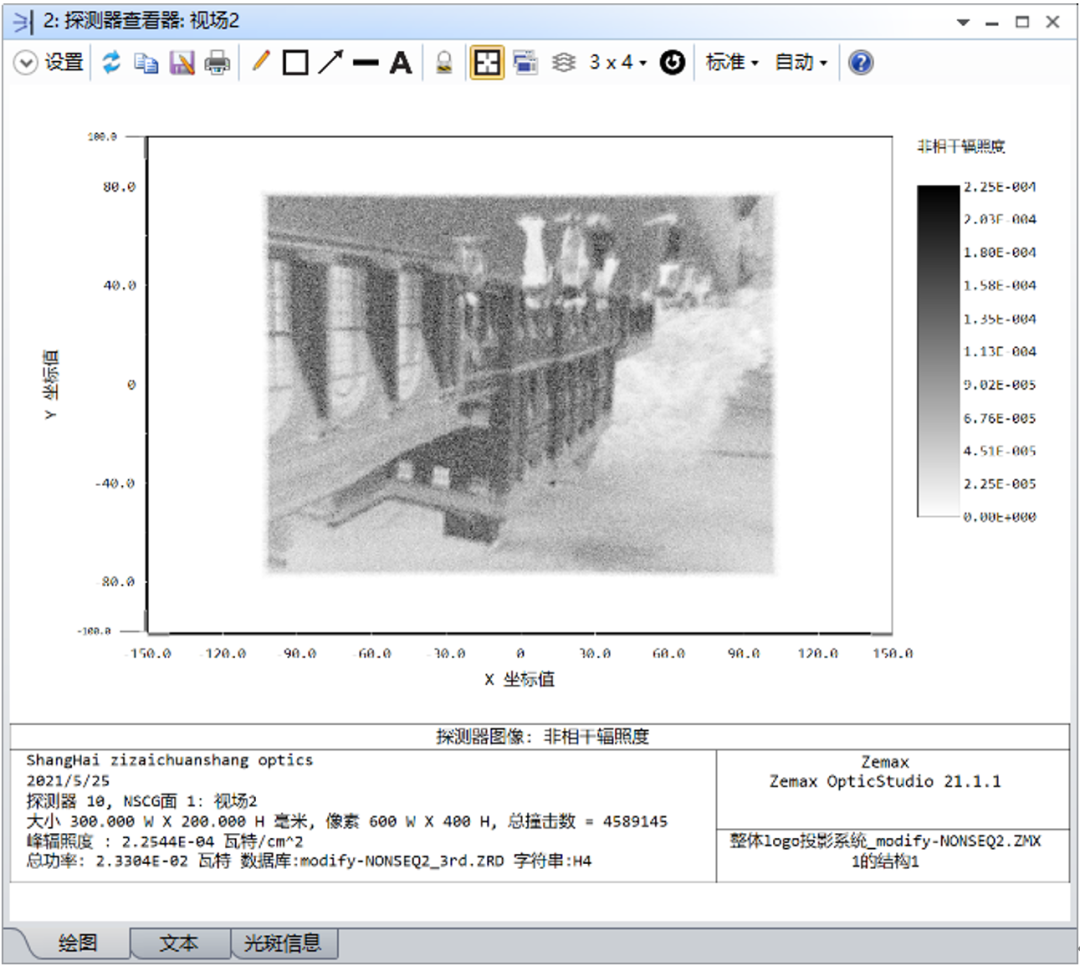

為了消除雜散光，點擊探測器查看器的設置，在光線數據庫下拉菜單中選擇剛剛保存的光線數據文件。在選擇光線的時候，我們可以使用光線過濾字符串來篩選所需的特定光線，例如只到達某個物體或者僅通過某個物體反射的光線。在此，我們選擇使用字符串 H4（表示僅考慮擊中物體 #4的光線），從而只留下?lián)糁谢脽羝缓髶糁刑綔y(cè)器的光線，得到的探測器查看器圖案如下。

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖20

通過上述成像模擬結果可以看出，在對于投影鏡頭和照明鏡頭的初始結構進行精細的優化控制，并將系統結合在一起之后導入非序列模式進行分析后，我們可以得到比較好的圖像模擬結果。此時，在滿足了既定的擴展光源尺寸、菲林片圖像尺寸的情況下，得到的投影結果圖案將具有清晰的成像結果，并且投影結果內畸變較小、光線分布均勻。

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖21

總結

ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅲ的圖22

綜上所述，在這個系列的三篇文章中，我們介紹了該車標投影系統的具體設計、分析方法，并最終結合非序列模式光線追跡實現了對于投影結果的模擬。從設計步驟中可以看出，此類系統的設計較為復雜，需要將兩個透鏡系統翻轉后分開進行設計和優化，之后還需要翻轉整個系統并使用非序列模式對其成像效果進行仿真，所以在分開設計的時候要注意光瞳匹配的問題，即需要保證照明系統出射的光線，能有效的通過投影物鏡。在每一個不同的 .zmx 文件中，孔徑和視場都需要按照實際情況進行設置，物像的距離也需要特別注意。經驗證，遵循該設計思路，我們可以使用 OpticStudio 設計出來整體效果較好的車標 Logo 投影系統。
