算法解析：自動駕駛實時路徑規劃

駕駛哥

2021年10月13日 09:46

作者 | Pirate Jack

來源 | Vehicle

導讀：本節主要介紹在自動道路駕駛領域現有研究中使用的規劃技術。給定一條由路線規劃（導航）提供的路線，在道路上行駛的運動規劃（以下簡稱規劃）主要是在考慮車輛運動模型、車輛應遵循的航路點和交通環境的約束條件下，包括靜態障礙物和動態障礙物，尋找車輛行駛的最佳路徑。

算法解析：自動駕駛實時路徑規劃的圖1

簡介

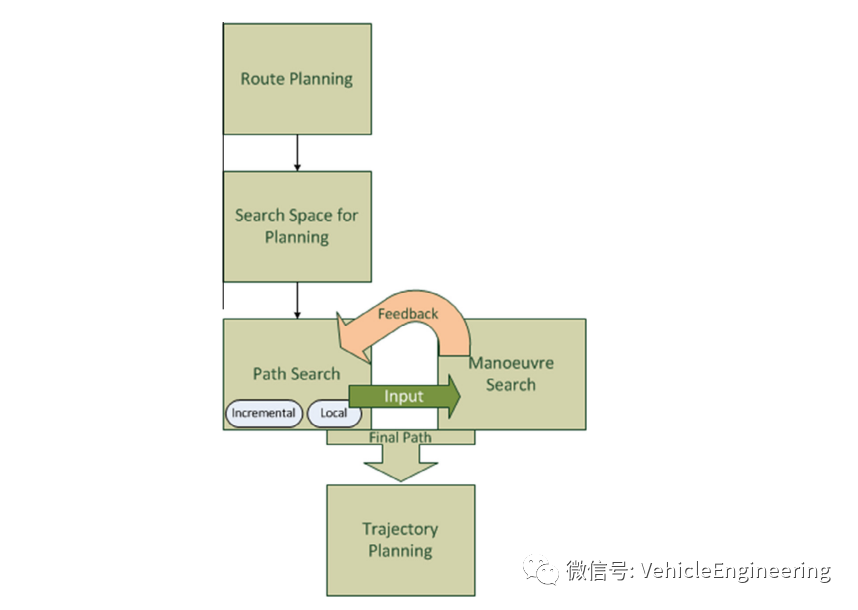

規劃可以分為增量方法，即通過重復使用以前搜索的信息來尋找狀態轉換的最佳順序（從一開始就沒有完全指定），以及試圖為車輛找到最佳單狀態轉換的本地方法。全局或局部路徑也與車輛執行的決策或操縱有很強的相關性，因此也將討論操縱規劃。如下圖所示，路徑搜索在從路線規劃器中選擇路線后啟動，并作為搜索最佳操縱的輸入（即使車輛具有最正確和安全行為的操縱）。然而，最終路徑可能會根據最佳操縱而改變，如這兩個模塊之間的反饋回路所示。一旦路徑最終確定，就生成了最終的軌跡規劃。

因此，自動駕駛路徑規劃分為三個層次：

（1）找到車輛要遵循的最佳幾何路徑

a 通過增量采樣或離散幾何結構（即增量搜索）找到最佳的動作序列。

b 從多個最終狀態中找到最佳操作（即局部搜索）。

（2）找到最佳的動作執行。

（3）根據給定的約束條件，找到最佳軌跡，以完成幾何曲線的優化。

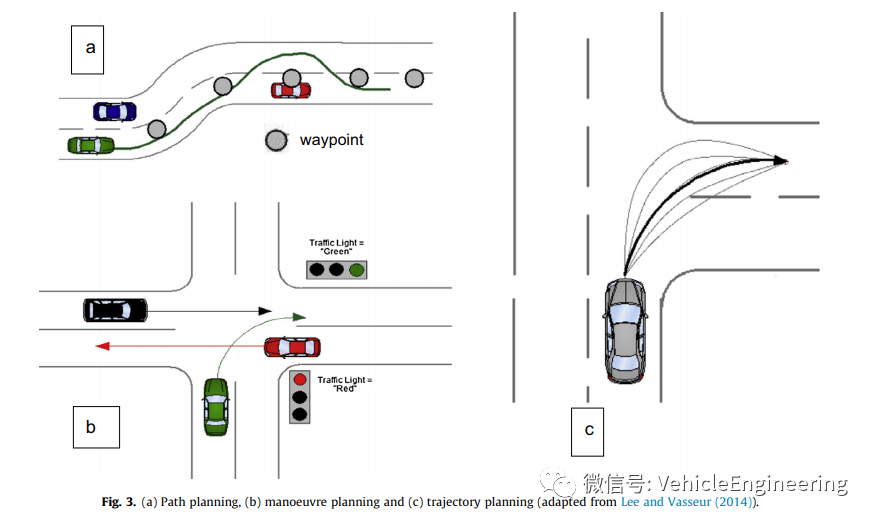

例如，當車輛在道路上時，它遵循從路線導航規劃獲取的路徑點序列，然后構造車輛的幾何路徑（圖3a）。這些航路點必須是無障礙物的，因?yàn)檐囕v需要與其他車輛相互作用，以便在道路上協同移動。根據已導出的幾何路徑和與其他車輛的相互作用，自動車輛必須決定其下一個“高水平”動作（圖3b）；即是否應超越領先車輛及時到達下一個航路點？正如所暗示的，這些高層決策取決于路徑，因?yàn)檐囕v需要參考航路點來決定其最佳行動。如果航路點和正確的操縱已經完成，那么軌跡規劃描述了尋找連接所確定航路點的最佳方式的程序（圖3c）。

算法解析：自動駕駛實時路徑規劃的圖4

增量搜索

在搜索最佳路徑時，增量搜索是指搜索配置或狀態沒有事先完全指定的技術。這樣的算法還會重復使用以前搜索的信息來提高搜索速度。主要使用兩種技術：

（1）快速探索隨機樹Rapidly exploring random trees（RRTs）

（2）格子規劃器Lattice Planners（LP）

討論如下：

Rapidly exploring random trees快速探索隨機樹 (RRTs)

RRTs構造了一個樹型數據結構，通過在每次迭代中添加新的配置（頂點），這些配置（頂點）從配置空間隨機采樣，直到達到目標配置為止。RRT也可以推廣到狀態空間中，在狀態空間中，樹是從采樣狀態而不是配置中生長出來的（LaValle，1998）。

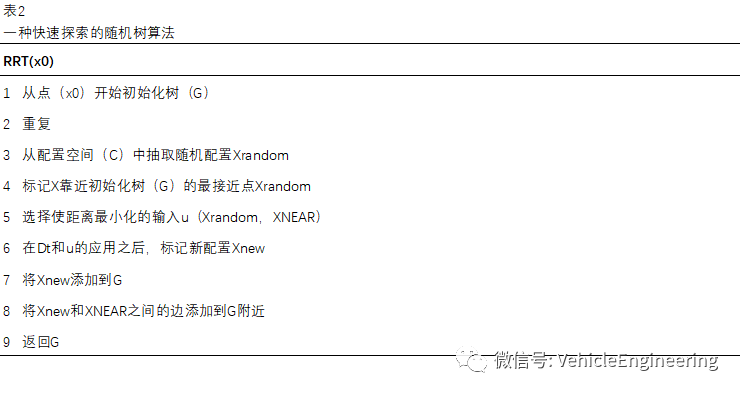

表2給出了構造RRT的基本算法（LaValle，1998）。

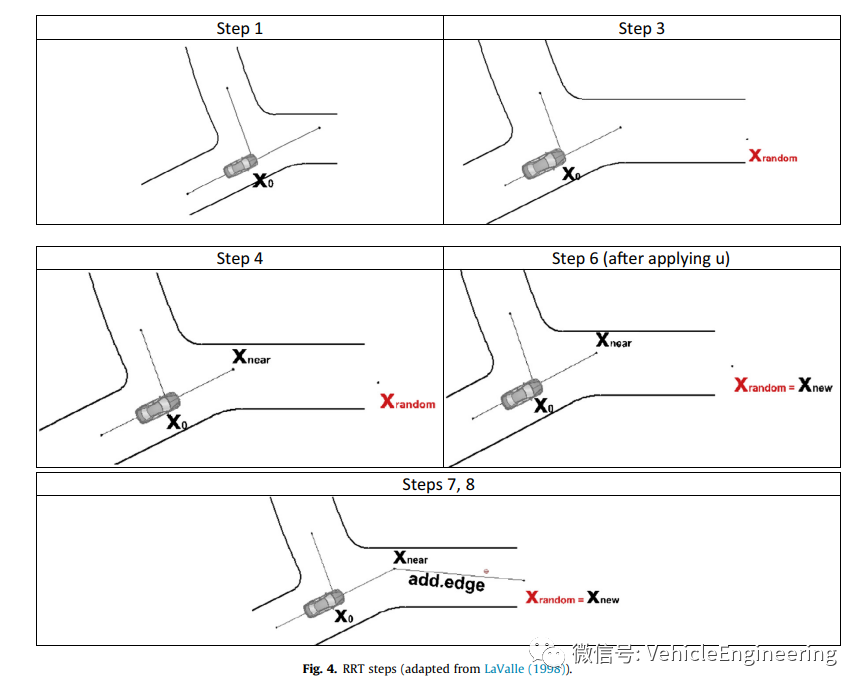

在表2中，G是樹拓?fù)鋱D；C是配置空間；xrandom是從配置空間中隨機抽樣的配置；xNEAR是從距離度量中最接近xrandom的頂點；u是一個選定的輸入，使xrandom和xNEAR之間的距離最小，以確保新配置包含在Xfree中；xnew是新配置，如果在固定的時間間隔Dt內應用u，則獲得新配置，并且xnew是根據狀態或配置轉換公式計算的。需要一個碰撞檢測算法來確保xnew是無障礙的。在步驟7中，新配置作為頂點添加到樹中，最后，在步驟8中，在隨機采樣配置和xNEAR之間創建一條邊。這些步驟如圖4所示。

RRT在概率上完全保證運動學可行性，可以很容易地實時實現，并處理一般動力學模型。RRT規劃師的這些優勢正是它們被用于許多自動駕駛案例的原因。RRT的主要優點是對自由空間的快速探索；然而，它們的主要缺點在于它們創建的不規則路徑，以及樹擴展對最近鄰度量的強烈依賴。RRTs的其他局限性還包括對每個擴展節點進行碰撞檢查的必要性，這可能會導致計算復雜性。此外，最優性保證常常被忽視，而傾向于快速探索自由空間。

Macek等人（2006）使用RRT算法的簡單版本和B樣條曲線來生成平滑路徑。隨機參數包括加速度、加速度持續時間、采樣時間和方位角。碰撞檢查是通過假設車輛和障礙物的圓形表示來執行的。該算法在800m*800m模擬環境中進行了測試，該模擬環境中有靜止和移動的障礙物，類似于真實的交通環境，并且使用了配備有激光雷達、單目攝像機、慣性測量單元（IMU）和GPS傳感器的自動車輛。雖然可以有效地找到路徑，但車輛僅限于較低的最大速度和加速度，而且在一次實驗中，由于障礙物跟蹤錯誤，車輛不得不減速以徹底搜索最佳路徑。

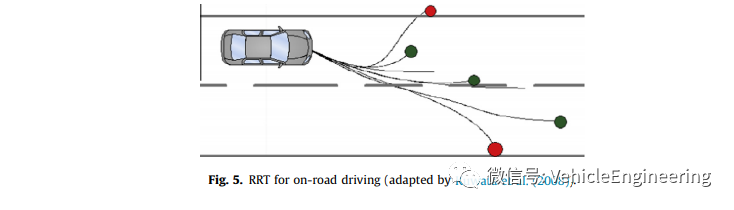

Kuwata等人。（2009）使用閉環控制器來搖擺配置的采樣并模擬朝向它們的動態軌跡，而不是直接從配置空間采樣（見圖5）。而經典的方法，如RRT算法所示，在Kuwata等人采用的方法中，從配置空間隨機抽樣（上面的第3步）。從閉環控制器的輸入空間中選擇樣本（即閉環RRT，稱為CL-RRT）。此外，加入到樹上的每一條邊都是一條動態可行的軌跡，通過正向仿真計算出每個頂點的可穿越性代價，評估可能軌跡的可行性。

該算法結合了有效的技術，如只在最佳航路點序列中選擇狀態和配置，以及車輛狀態的重新傳播，以降低構造狀態空間的計算復雜度。搜索過程中存在大量的啟發式算法，這可能會增加執行時間或收斂時間。在DARPA城市挑戰賽實施期間，發生了兩起車禍?zhǔn)录‵letcher等人，2008年）。Aoude等人提出了一種改進CL-RRT的方法。（2010b）其中結合了使用博弈論方面的每個可能軌跡的威脅評估。所開發的算法（稱為RRT-Reach）搜索整棵樹中的威脅，假設每個策略都從障礙物中獲得了完美的知識，并且僅用兩輛車進行了仿真測試。在障礙處理方面，CL-RRT的另一個改進是由Aoude等人實施的。其中，高斯過程的最優性估計需要進一步的研究，但需要在實際時間范圍內進行偏差估計。

Karaman和Frazzoli（2011）開發了RRT*算法，以保證所提出路徑的最優性。在RRT*中，所有可行連接都是根據其去代價來評估的，并且只在最小代價路徑上添加頂點到樹中。由RRT*找到的解決方案更有可能是最佳方案。Jeon等人（2013）采用RRT*算法，并通過半車動態模型計算出路徑，使用該動態模型可在U形轉彎處產生動態可行的軌跡，并在無障礙的環路環境中實現。雖然使用動態模型會導致更多的計算工作用于樹邊緣的可行性檢查，但與RRT*的組合會導致在給定控制輸入間隔內（即由路線規劃師提供）最優的解決方案，但不一定是全局最優的。

Garrote等人（2014）也使用RRT*，但使用兩個額外的例程對其進行修改（一個用于碰撞檢查，另一個用于展開）。在碰撞檢查方面，對于每一個探測到的節點，都要測量碰撞檢查的時間，以限定規劃所需的時間。懲罰例程負責檢查從每個新節點生長樹是否可行或不可行。利用這兩個額外的特征增強RRT*算法的思想是根據動態障礙物的運動來擴展樹。在Garrote等的工作（2014），ego車輛模擬為矩形，障礙物為圓形。該算法僅在靜態障礙物和動態障礙物的模擬環境中進行了測試，沒有對仿真性能進行統計測試。

Reyes Castro等人（2013）給出了更先進的技術。車輛和路網的動力學系統被形成Kripke結構（Kripke，1963），并使用非確定性有限自動機來捕捉交通規則。這兩種技術的組合用于增加RRT*（稱為最小違規RRT*），但道路網絡上沒有障礙物。

Lattice Planner格子規劃器

狀態格構造了一個離散的搜索空間，使得相關的狀態連續，以確定的方式獲取目標狀態，并滿足車輛的微分約束。由于啟用了預計算（Howard，2009），這也降低了計算成本（Howard，2009），除非晶格彎曲以遵循車道或道路的形狀（Madas等人，2013年）。它們通常非常適合非完整和高度受限的環境（Likhachev和Ferguson，2009），例如道路環境。

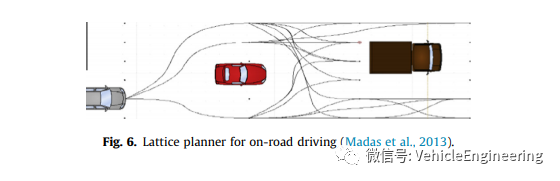

Lattice Planner的解析完成。這意味著控制空間可以根據每一個分辨率的變化自動調整，并且可以對空間進行一致的探索。Lattice Planner還保證了最佳性和平滑性，因?yàn)樗鼈儾粫?huì)引入與反向指針相關的不連續性（Pivtoraiko等人，2009年）。生成的計劃基本上接近車輛的實際運動，但由于無法快速考慮備選目標狀態，因此無法有效地執行規避操作（Werling等人，2011年）。此外，航向角的離散化可能是有問題的，并且可能導致定向樣本之間的振蕩（如圖6所示），窮舉采樣可能導致不必要的計算復雜性。

Likhachev和Ferguson（2009）在車輛和目標附近使用高分辨率的多分辨率狀態晶格，而在其他地方使用低分辨率。每種狀態都包括位置（x，y），方向和速度，與常規晶格相比，搜索速度增加了3倍。不同的分辨率使車輛能夠構建長期計劃，而不會通過窮舉采樣增加規劃的計算復雜性。該多分辨率網格采用確定性算法（稱為Anytime Dynamic）進行搜索，該算法適用于規劃空間的有限性和不完全感知性以及有限的計算時間。在DARPA城市挑戰賽期間，使用一輛真實世界的自動車輛進行了實驗，以15 mph的最大速度行駛，但發現主要缺點是曲率不連續。

為了解決曲率問題，Rufli和Siegwart（2010）通過在4D配置空間（包括2D位置、航向和轉向角）上定義一個2D輸入集U（航向和轉向角被離散化），構造了一個輸入和狀態格。網格跨越24個方向，這些節點通過三次多項式曲線連接起來，并且具有自我變形的能力，以適應給定參考路徑的彎曲和狹窄道路結構。

全局固定狀態格需要平坦的地形和固定的機動性，因此限制了車輛的移動，因?yàn)榕c格點集軌跡的微小差別可以顯著增加搜索時間和計算量。

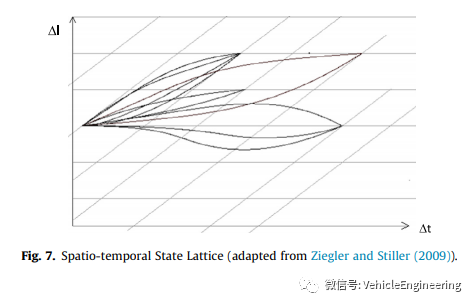

這一缺陷促使了時空狀態格的發展，如Ziegler和Stiller（2009）在圖7中所示，其中狀態空間和時間在與非時間晶格類似地離散之前結合在單個流形中。在他們的工作中，五次多項式被用于連接頂點，并且顯示了一個用于晶格匹配道路形狀的變形范例。時間的增加增加了維數（二維位置、二維速度、二維加速度和時間由每個狀態描述）。該算法能實時有效地對狀態空間進行采樣，并能更靈活地分配邊緣權值。缺點是時間和速度集合上的固定值，以及五次多項式與車輛運動方程之間的不平衡。

在McNaughton等人（2011）將曲率添加到每個狀態（初始狀態包含2D位置、航向和曲率），并且路徑（車輛和采樣端點之間）用三次多項式緩和曲線連接。然后將時間和速度范圍分配給每個頂點，以實現時空搜索；但是需要恒定的加速度，使得車輛很難遵循這樣的加速度曲線。時間和速度范圍的分配減少了搜索空間，但引入了次優性，并且需要在評估每個軌跡后計算精確值。為了找到最佳路徑，動態規劃算法在格子中窮盡搜索，同時考慮障礙物的存在、行程時間和期望行為。

為了改進McNaughton等人的方法，Xu等人。（2012）使用四次曲率多項式來提供規劃周期之間的連續曲率變化率；不僅從采樣端點建立連接，而且從當前車輛姿態進行連接。另一個區別是，速度曲線是反向生成的，在評估替代路徑時，也考慮了舒適性、效率和能耗。

Gu等人也使用了時空晶格。（2013）在一個2級規劃方法中，首先生成一個最佳無碰撞參考路徑，然后對狀態空間進行采樣，以便根據參考路徑找到最佳路徑。構建參考路徑是為了處理詳盡的采樣；從而導致更集中的搜索和更人性化的駕駛風格。

RRTs與Lattice Planner比較

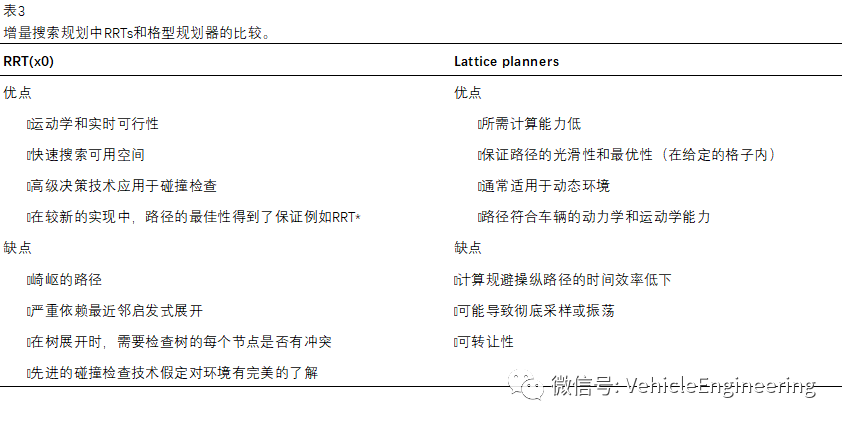

RRT和Lattice Planner的比較如表3所示：

算法解析：自動駕駛實時路徑規劃的圖10

綜上所述，RRT和Lattice Planner都使用數據結構（分別是樹和格）對狀態空間進行采樣，試圖以一種快速、安全的方式對其進行探索。在這兩種情況下都可以快速探索，并向規劃模塊提供一系列可能的路徑，供車輛遵循。然而，據稱規劃范圍相對較大，并且，對于道路行駛的動態特性，當障礙物或障礙物突然出現時，需要重新規劃例行程序來補充這些增量搜索方法。最后，為了提高安全性，應該使用額外的碰撞預測模塊，而不是算法的內置碰撞檢查功能。

算法解析：自動駕駛實時路徑規劃的圖11

局部搜索

實時搜索整個圖并不總是有效的；因此，一些方法使用有限的視界，無論是在時間還是空間上。

在局部搜索級別，用于道路自動駕駛的最流行的技術可能是搜索空間包含某個幾何曲線（例如回旋曲線或樣條曲線）以及該曲線的幾個橫向位移。然后通過一個代價函數對每個候選路徑進行評估，考慮到距離和時間成本、加速和碰撞檢查。

橫向位移產生的路徑一般可分為兩類：

（i）車輛作用空間的橫向移動

（ii）車輛狀態空間中的橫向位移

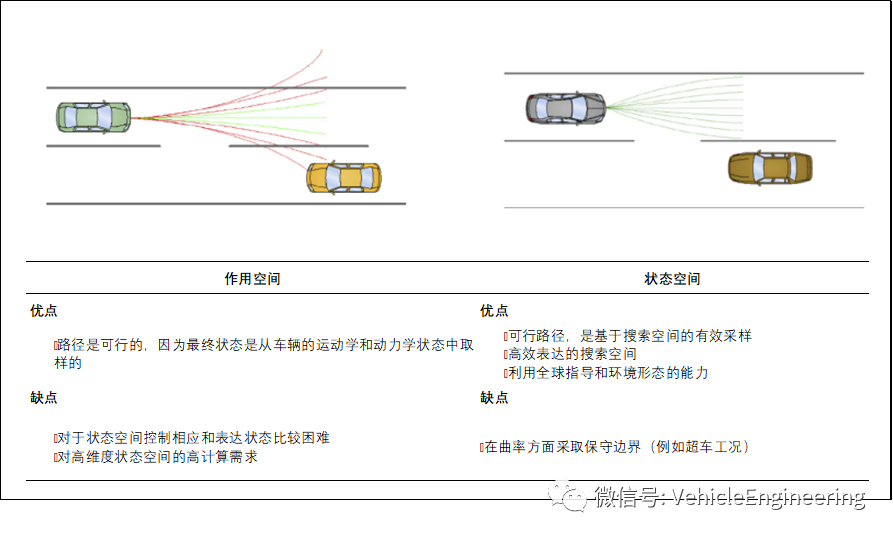

下圖展示出了相對比較：

算法解析：自動駕駛實時路徑規劃的圖12

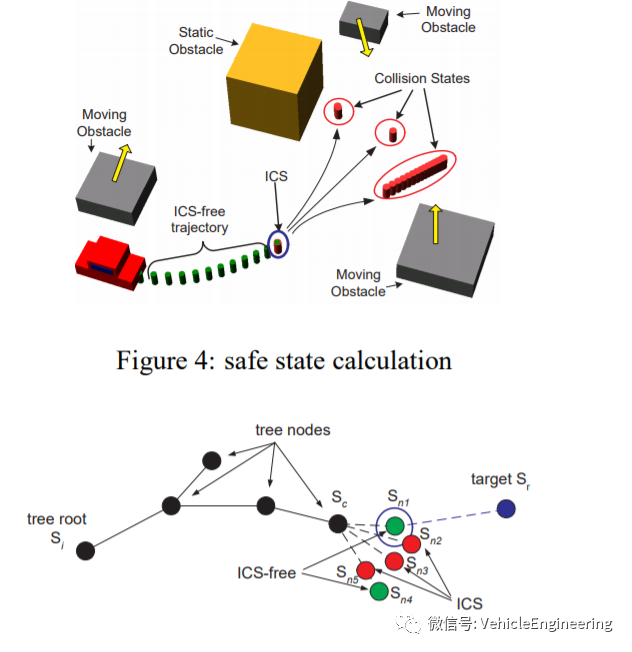

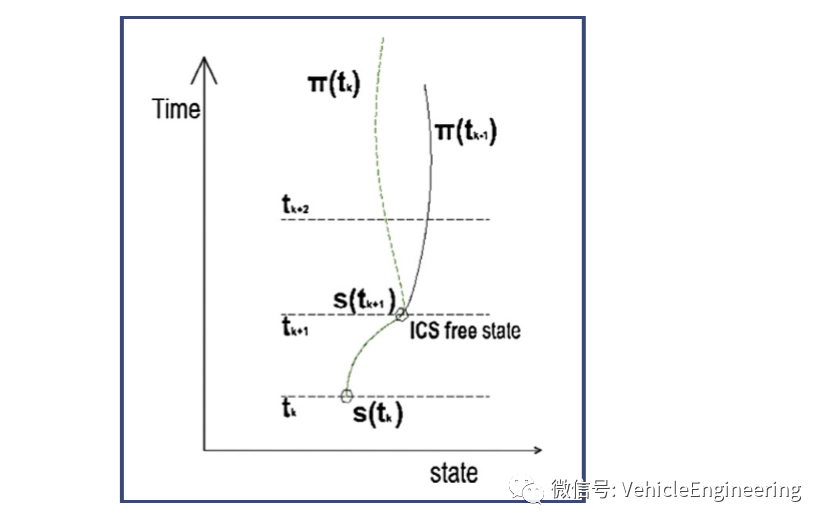

在復雜的動態環境中，橫向移動的軌跡可能無法很好地執行（Gu和Dolan，2012）。因?yàn)樗皇浅繕?biāo)搜索整個狀態空間，這樣會在無限時間范圍內需要大量的計算能力（用于構建狀態空間）。Benenson等人提出的部分運動規劃（Partial Motion Planning-PMP）可以使用。PMP使用短時間范圍與RRT相結合，并利用不可避免碰撞狀態（ICS）的概念（即無法避免碰撞的車輛狀態定義）進行安全檢查。不可避免的碰撞狀態保證不會發生碰撞，但需要對車輛周圍環境有充分的了解（Althoff等人，2011年），而PMP方法通常接近最佳狀態保證（Kushleyev和khachev，2009年）。如下圖所示，如果找到不可避免碰撞狀態（ICS），則搜索替代路徑，并且在每個時刻以RRT方式展開步驟節點。

算法解析：自動駕駛實時路徑規劃的圖13

算法解析：自動駕駛實時路徑規劃的圖14

總之，橫向移動的軌跡和PMP方法都旨在找到適合車輛行駛的最佳下一個動作（就路徑作為一個動作而言）。迂回軌跡在動作或狀態空間中采樣最終條件，而PMP方法使用RRT在有限的時間范圍內進行規劃。對于車道和道路邊界以及其他交通參與者的運動而言，對狀態空間進行采樣的技術可能會導致平滑和安全的路徑。這與PMP和對動作空間進行采樣的技術相矛盾，這可能導致適應大量障礙物處理的路徑不可行。

參考文獻：

1. Real-time motion planning methods for autonomous on-road driving: State-of-the-art and future research directions -Christos Katrakazas a , Mohammed Quddus a,? , Wen-Hua Chen b,1 , Lipika Deka a

2. Partial Motion Planning Framework for Reactive Planning Within Dynamic Environments

3. Multi-layer occupancy grid mapping for autonomous vehicles navigation

4. Robust Calculation of Ego-Vehicle Corridors

5. Multi-layer occupancy grid mapping for autonomous vehicles navigation
