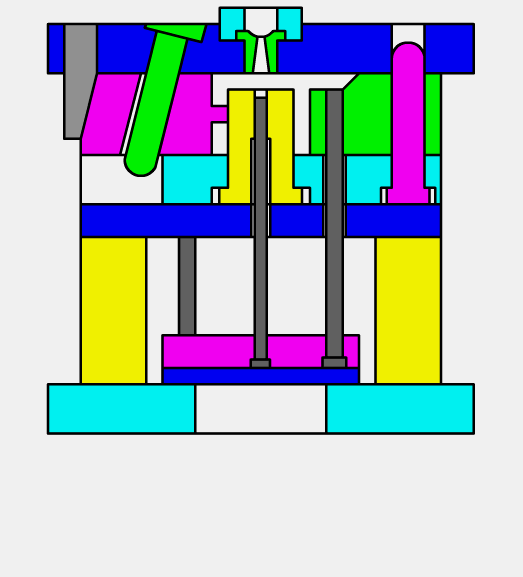

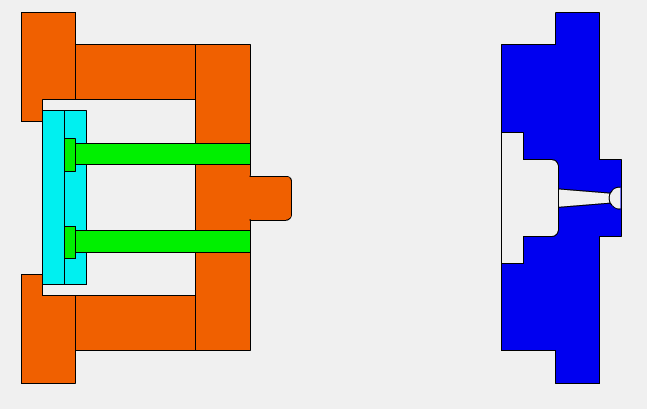

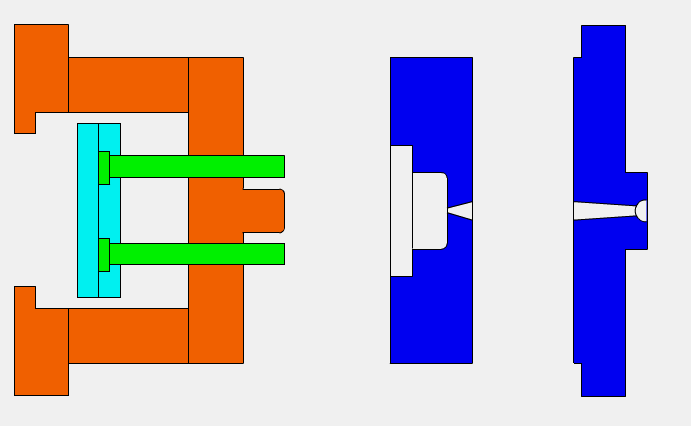

注射成型模具  單分型面：

雙分型面：

帶活動鑲塊：

側向分型：

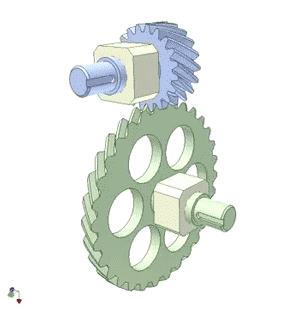

二驅車怎么變四驅？

齒輪傳動的基本用途是改變轉動方向。小時候玩兒過四驅車的肯定眼熟，組件里有個長桿，長桿兩頭帶個齒輪，把長桿安進車里，嘿！兩驅變四驅了！當然四驅車里的是最簡單的直齒輪，圖示的是螺旋齒輪。

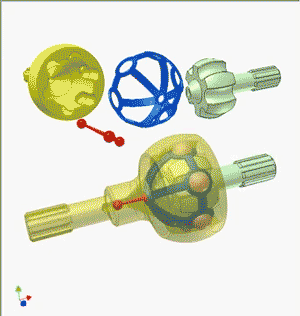

四驅車前輪為什么能轉？

球籠式萬向節是目前應用最廣泛的等速萬向節。為啥能等速呢？因為萬向節在工作過程中，其傳力點永遠位于兩軸交角的平分面上，無論傳動方向如何變化，六個鋼球同時傳力。

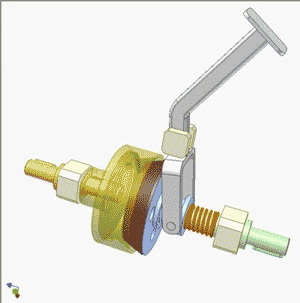

踩完離合會發生什么？

齒形離合器位于發動機和變速箱之間的飛輪殼內，汽車行駛時，駕駛員可根據需要踩下或松開離合器踏板，使發動機與變速箱暫時分離和逐漸接合。

汽車為什么能倒車？

行星齒輪變速器，顧名思義，此機構因類似太陽系而得名，中間橙色齒輪是太陽輪，兩黃色齒輪是行星輪，最外圈是行星架。汽車倒車功能就是憑此機構實現的。圖中是最基礎的行星齒輪變速器，它源于美國克萊斯勒公司的 Power Flite 液壓自動變速箱。

最早的離合器

摩擦離合器是離合器里的“老太爺”，學車時我們都會有這個疑問，離合器是干鳥的？加減檔時，我們需要暫時中斷動力傳動，踩下踏板，從動盤克服壓緊彈簧的壓力向松開的方向移動，與飛輪分離，摩擦力消失，便中斷了動力的傳遞。

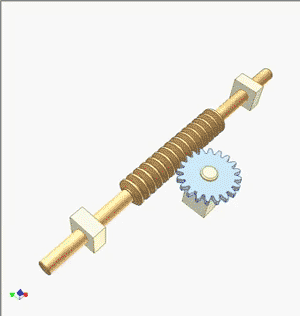

什么針能一次注射兩只“小蝌蚪”？

環形齒齒條可以將藍色齒輪的旋轉動力傳動到黃色齒條上，齒條可以前后移動，這種方式的優點是進給穩定，實驗室的注射泵就是使用這種機構，可以實現微升級別的液體注射。公眾號《機械工程文萃》，工程師的加油站！

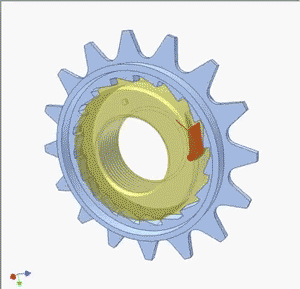

什么樣的自行車上萬？

眼熟不？這是自行車飛輪啊（棘輪機構），腳蹬子一使勁，帶著藍色齒輪旋轉，比如順時針轉吧，中間的輪轂也只能順時針轉，但輪轂的順時針旋轉對藍齒輪沒影響。

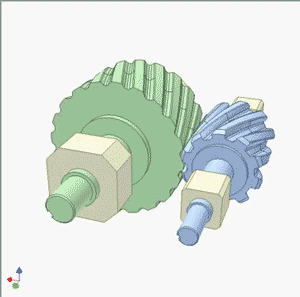

最結實的齒輪

這是圓弧齒輪傳動裝置，如果把手伸進兩齒輪的嚙合面……畫面太葷不敢想。雙圓弧齒輪傳動主要用在軋鋼機上，可應用于高速重載的工況中。

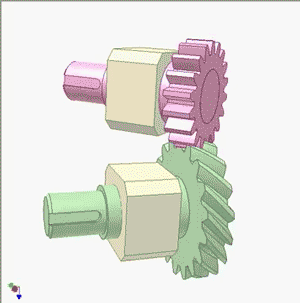

最安靜的齒輪

螺旋齒輪的齒形是螺旋形的，與圓弧齒輪相比，受力點集中，所以使用壽命比較短，但工作時安靜的出奇，是應用在特殊場合中的不二人選。

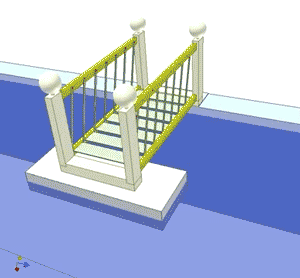

升降樓梯

有錢人家就是這么玩兒的……呸！這是輪船用于連接碼頭的樓梯，貨重、吃水深度變化莫測，用這個款樓梯就能保證人員順利登船、上岸了。

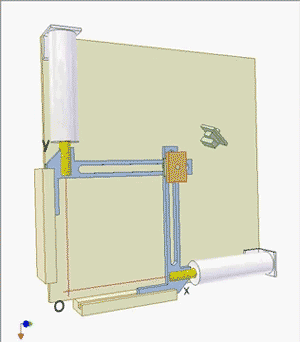

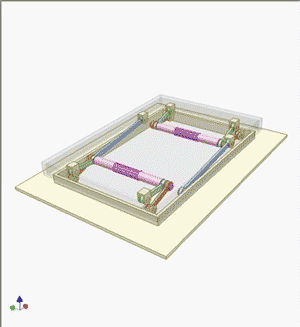

最精確的平面機械臂

這個平面運動控制機構就很直觀了，橙色方塊在滑軌的限制下能實現兩個自由度的位移，就跟二維坐標系似的。公眾號《機械工程文萃》，工程師的加油站！

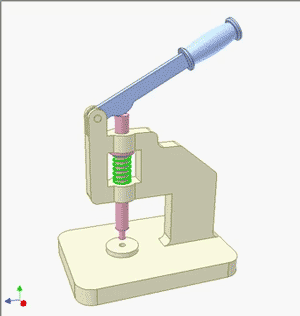

給手表換電池的正確工具

這是手動沖床。不知道大家給手表換過電池沒有，有的表蓋扣下來是沒法徒手按回去的，就需要這個機構來實現。修表師傅給你換好電池后，取出壓蓋器，“咔”的一聲，聲音不對啊……嗯，表壓碎了。

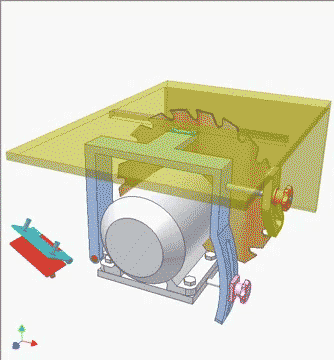

血腥電影里的基本道具

桌鋸，木工的基本用具，cult電影的標準道具。粉色螺母用來調節鋸片的進給量，轉動橙色螺母可以使鋸片傾斜，鋸出不一樣的血花，不，鋸末。

公交車里的天窗

說是汽車天窗，但轎車里看不到，目前公交車的天窗都采用此種機械式的機構。兩個粉色的把手可以調整開窗的角度。需要注意的是，要注意各個關節的摩擦力以固定位置。

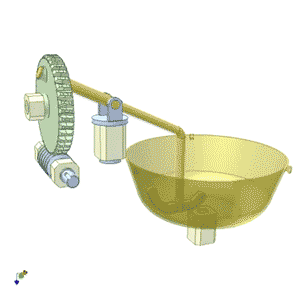

這玩意兒是用來和面的

隨著綠色齒輪轉動，橙色的杠桿在黃色器皿中轉動過程中同時上下運動，使面粉與水在鍋里無限纏綿。公眾號《機械工程文萃》，工程師的加油站！

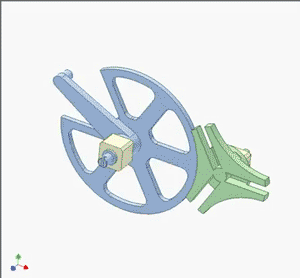

農用脫殼機里有這個

馬氏機構可以實現間歇運動，當主動輪旋轉一圈時，綠色從動輪會作1/6圈旋轉，導銷在從動輪槽中滑動，就產生了間接驅動的效果。

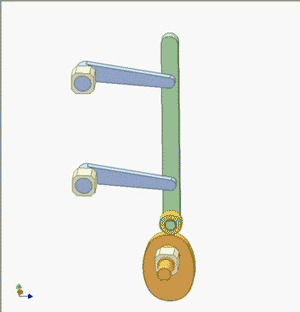

如何實現豎直方向的活塞運動？

這是一種能實現平面單自由度運動的凸輪機構。橙色凸輪轉動時，帶動上方的綠色柄做出上下往復運動，且由與凸輪的周長變化，每次進給的長度是不同的。

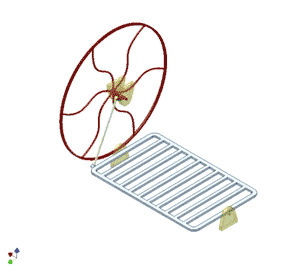

老式縫紉機的腳蹬子

九零后認識的人可能不多吧，這是縫紉機的腳踏板。腳在踏板上踩一下，紅色輪子便被白色杠桿帶動著轉圈，接著動力再傳送到縫紉機針頭上。

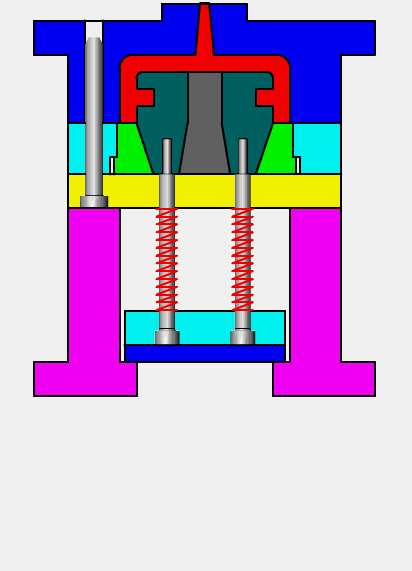

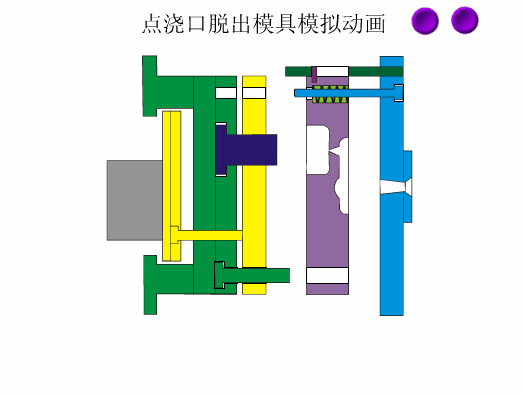

點澆口脫出模具

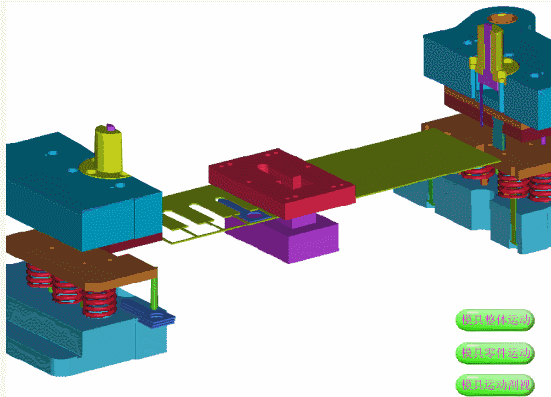

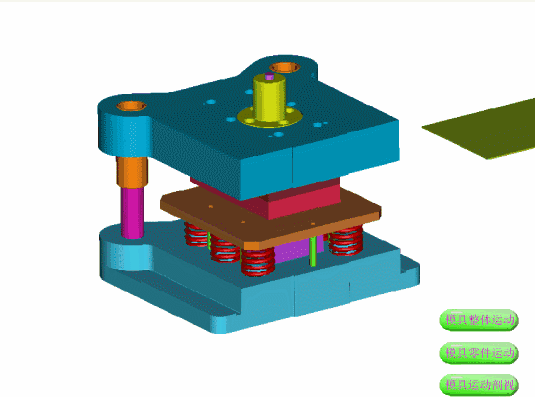

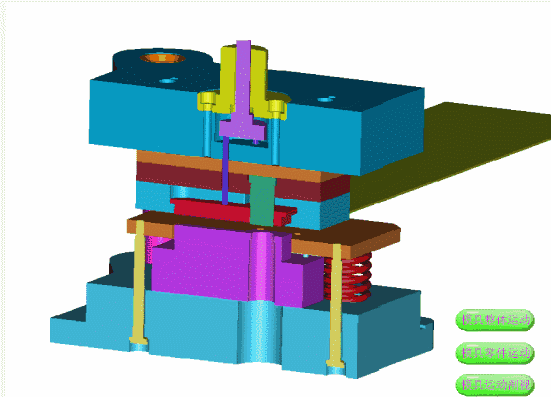

復合沖裁模

模具整體運動

模具零件運動

模具運動剖視
