orcad中單個器件的PCB封裝應該怎么處理呢？

答：第一步，雙擊需要匹配的元器件，編輯改元器件的屬性；

第二步，在彈出的元器件的屬性中，點擊Pivot菜單，可以對屬性框進行橫向的或者是豎向的顯示；

第三步，找到PCB  Footprint那一欄，填入該元器件需要匹配的PCB封裝名稱，即可完成對改器件的PCB封裝匹配，如圖3-46所示；

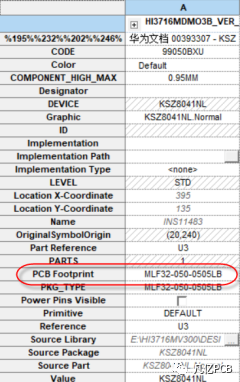

圖3-46元器件單個PCB封裝匹配示意圖

第四步，對于IC類的器件，由于它的封裝是固定的，我們再創建原理圖庫封裝的時候，就把該元器件PCB封裝名稱填上，這樣后期就不用再匹配PCB封裝了， 如圖3-47所示。

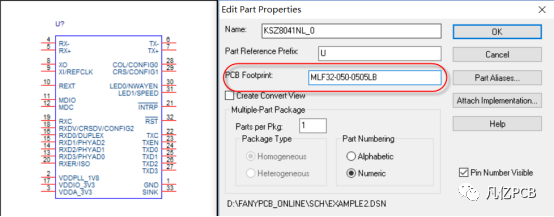

圖3-47元器件封裝庫封裝名稱匹配示意圖
