本文還是在傳統機器視覺的基礎上討論單目測距，深度學習直接估計深度圖不屬于這個議題，主要通過mobileye的論文管中窺豹，相信離實際工程應用還有很遠。



以前提過單目測距的問題，檢測的障礙物2-D框加上攝像頭的姿態和路面假設。以下根據公開發布的論文討論具體的算法：

注： 深度學習直接估計深度圖不屬于這個議題。

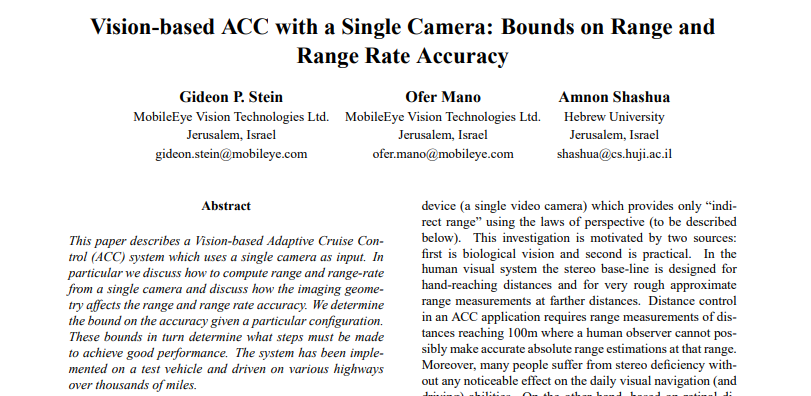

1、Vision-based ACC with a Single Camera: Bounds on Range and Range Rate Accuracy

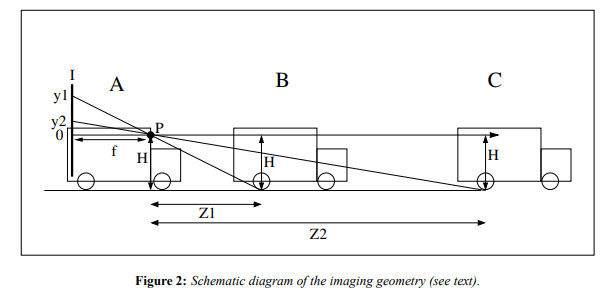

著名的Mobileye論文，先看成像幾何如圖：

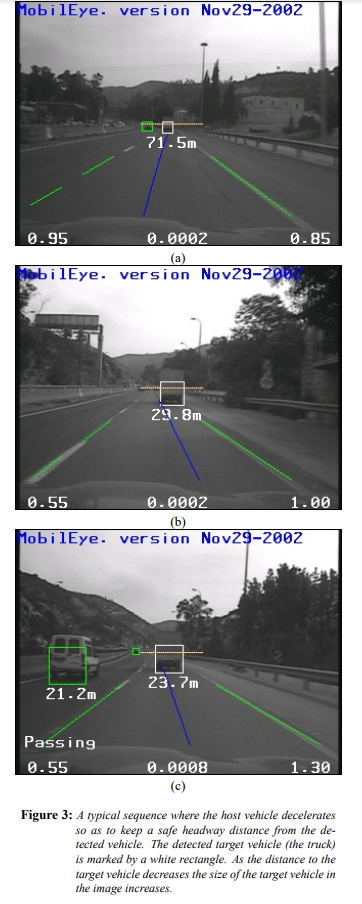

本車A，前方車B和C，攝像頭P焦距f，高度H，和障礙物B/C距離Z1/Z2，B/C檢測框著地點在圖像的投影是y1/y2。那么y=fH/Z，所以Z=fH/y。下面是三個不同距離的估計結果：

精度測量得到：90米誤差大約10%, 44米誤差約為5%。

2、Integrated Vehicle and Lane Detection with Distance Estimation

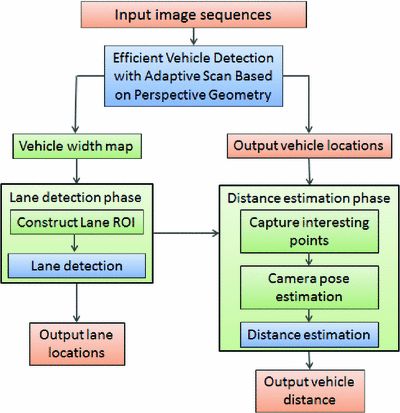

算法流程如下：

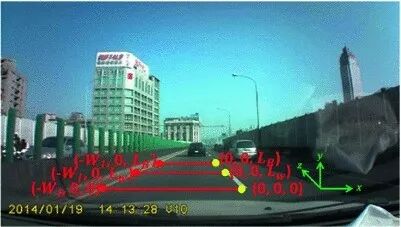

先是從3個消失點估算攝像頭焦距，然后6個2D-3D對應點得到攝像頭姿態：

基于車道寬度的假設（3.75米），可以算出投影矩陣，隨之得到距離公式：

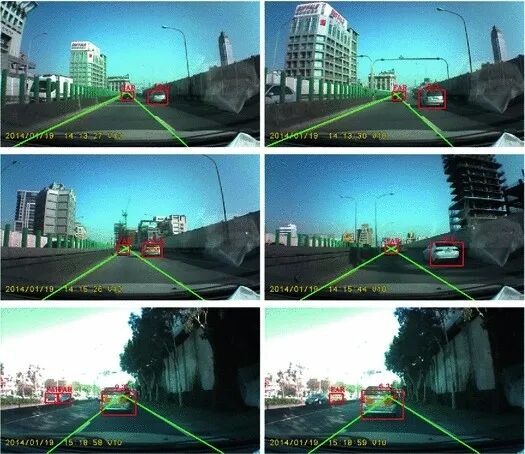

下圖是一些結果：

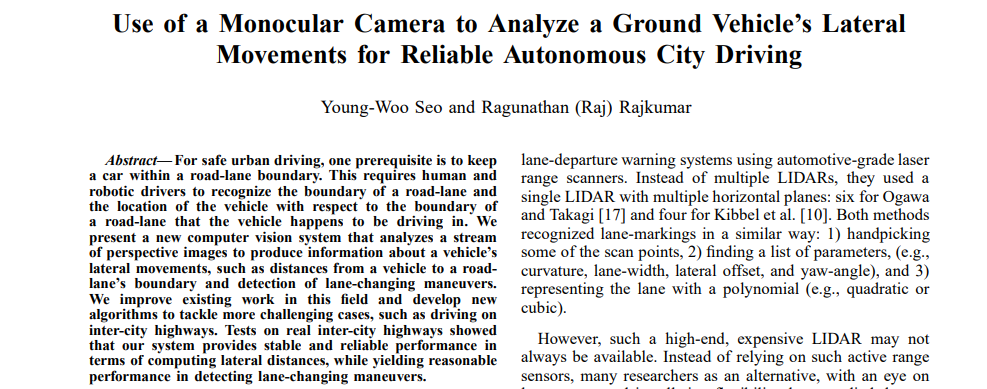

3、Use of a Monocular Camera to Analyze a Ground Vehicle’s Lateral Movements for Reliable Autonomous City Driving

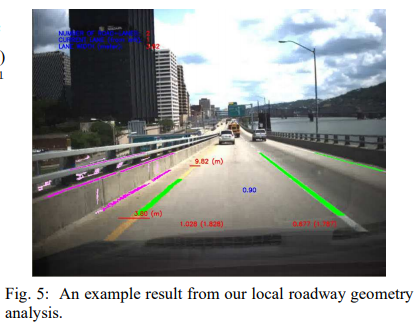

還是基于消失點原理，加上水平線，可得到道路場景幾何關系。

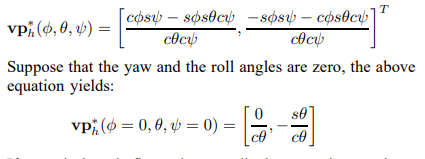

消失點和pitch angle的關系：

從消失點得到pitch angle：

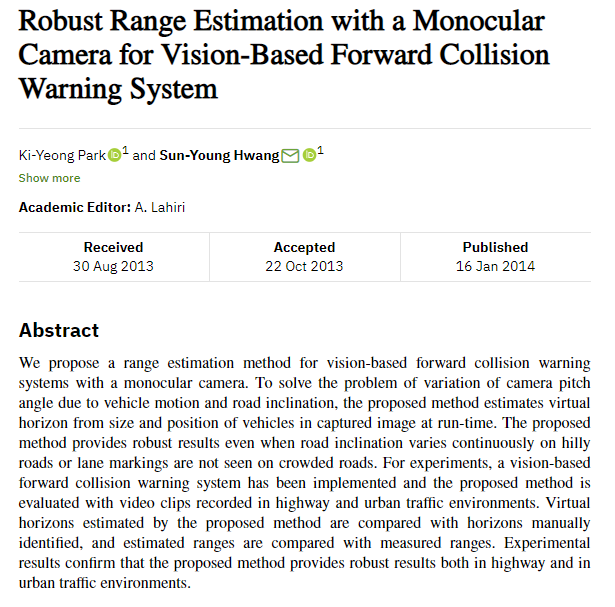

4、Robust Range Estimation with a Monocular Camera for Vision-Based Forward Collision Warning System

如果車輛寬度已知，那么車距為d=FW/w。

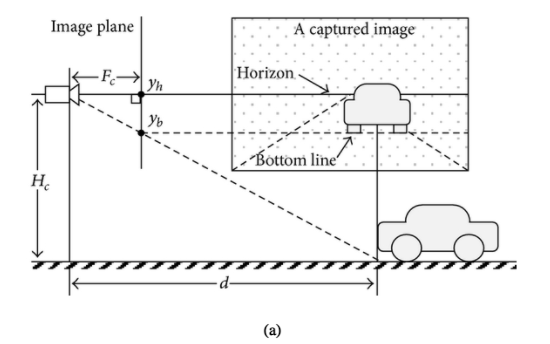

如上圖，可以計算距離為：

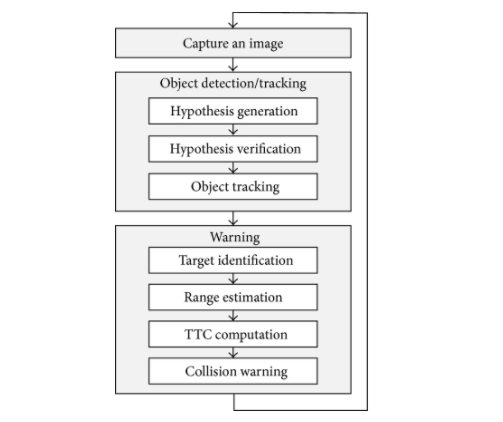

整個FCW系統流程圖如下：

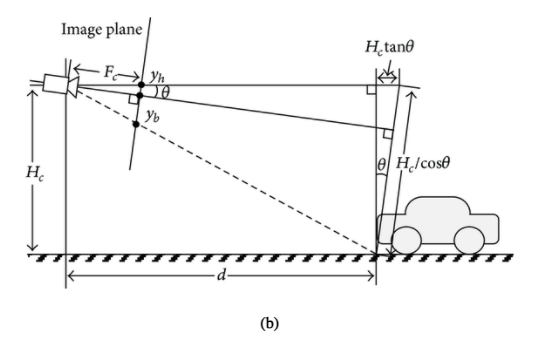

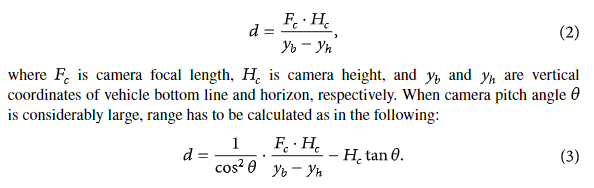

給了一個虛擬水平線的概念，估計它的位置  ，Hc為攝像頭高度，Yb是車輛框底部的垂直位置。然后可以計算出車輛距離：

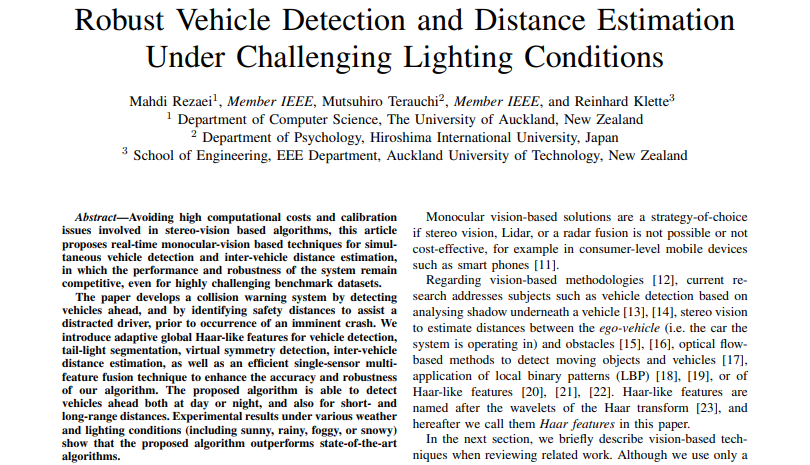

5、Robust Vehicle Detection and Distance Estimation Under Challenging Lighting Conditions

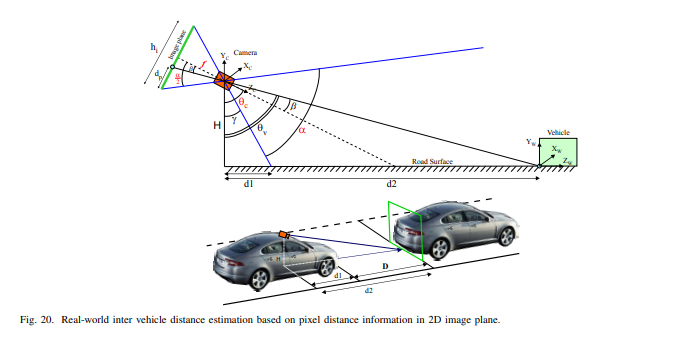

碰撞報警需要估算安全距離。下圖幾何關系能給出估計距離的公式：

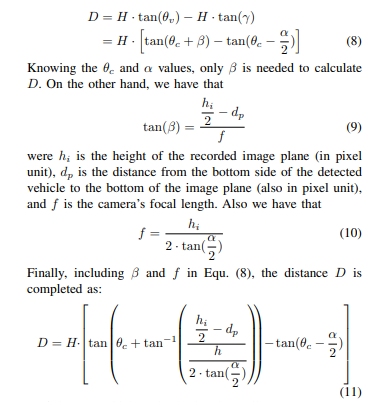

距離公式為

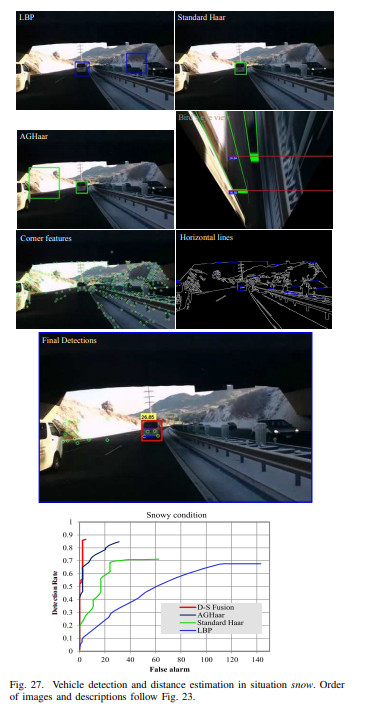

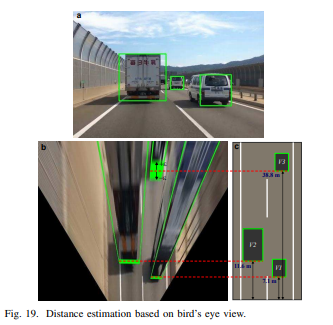

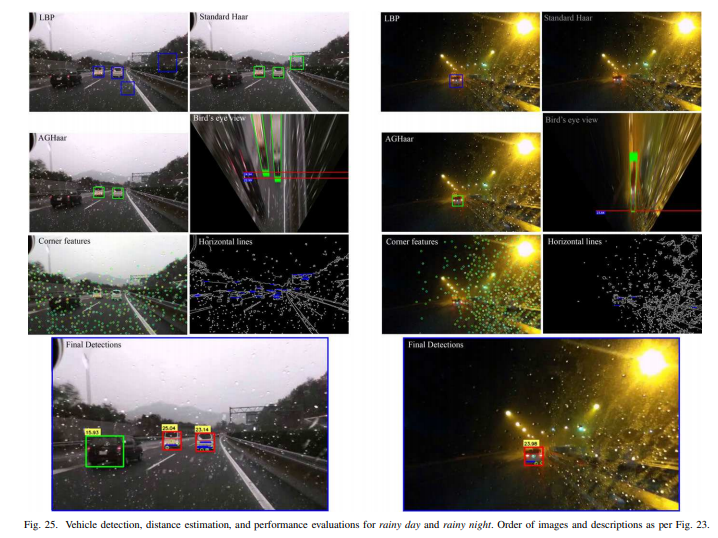

下圖是IPM的鳥瞰圖展示距離：

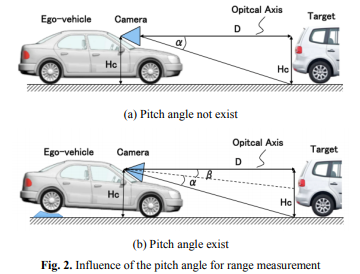

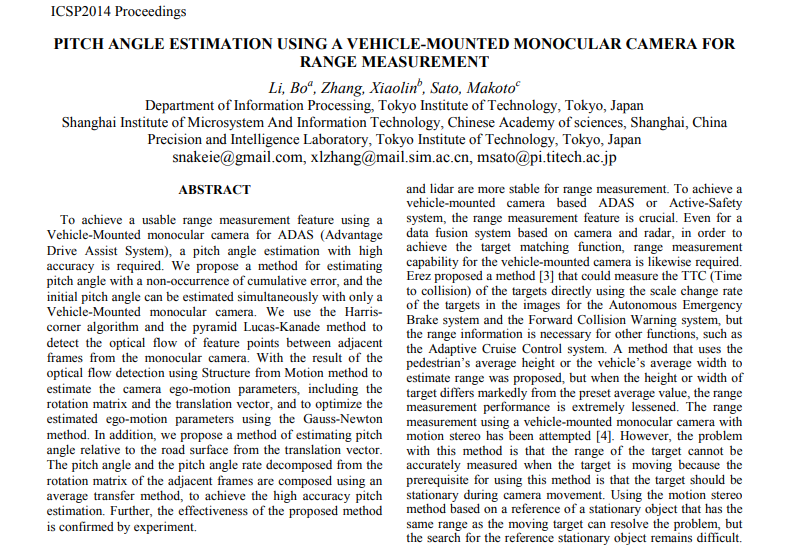

6、Pitch Angle Estimation Using a Vehicle Mounted Monocular Camera for Vehicle Target Range Measurement

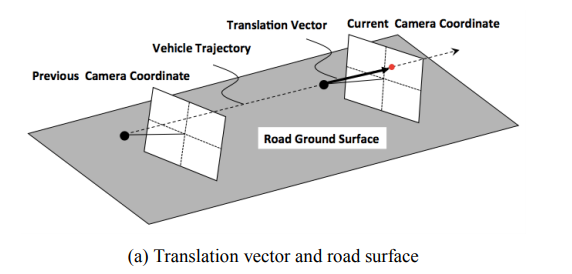

計算特征點運動，由此得到自身攝像頭運動，從其平移向量推出pitch angle。

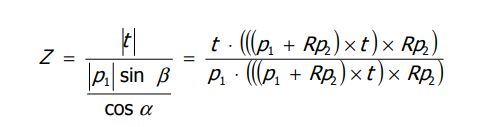

上圖可以計算出前方車的距離：

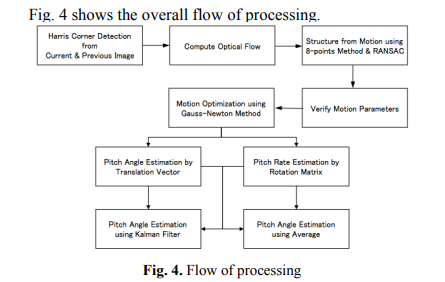

整個系統流程圖如下：

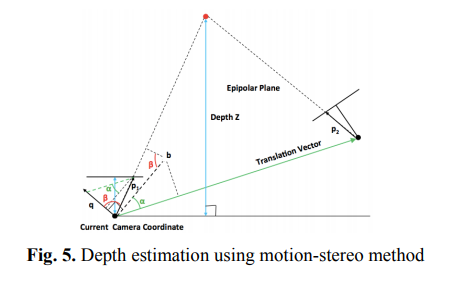

下面就是從SFM的幾何關系推理距離：

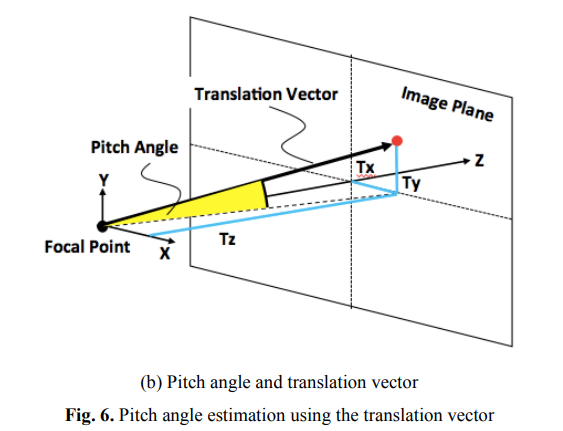

看下面的關系可以得到pitch angle：

角度計算公式為

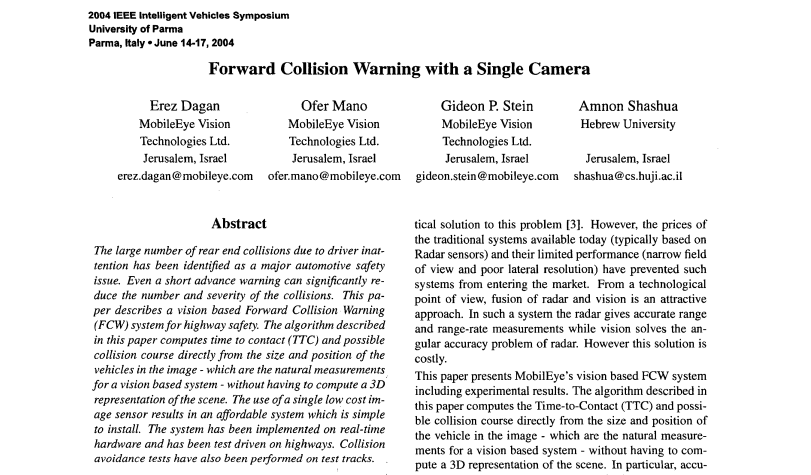

7、Forward Collision Warning with a Single Camera

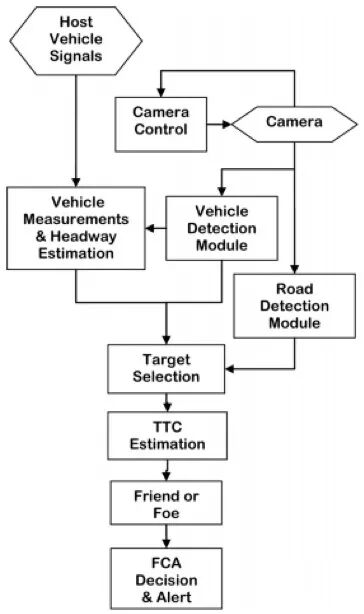

time to contact (TTC) 直接從車輛的大小和位置得到，下面是流程圖：

計算公式：

車邊框的位置以及光流大小可以確定碰撞的可能性：

這里主要是通過簡單的幾何關系，直接估算檢測的路上車輛距離并給出可能的撞擊時間。現在深度學習越來越強大，理論上得到車檢測邊框的同時，也可以回歸車的距離。
