作者 | Jessie

出品 | 焉知

眾所周知，可靠地環境狀態感知的能力，尤其是潛在對象的存在及其運動行為，對于自動駕駛至關重要。在自動駕駛系統運行過程中比較重要的是對其行駛的周邊環境進行態勢評估。這需要通過多個車載攝像機圖像、激光點云、毫米波雷達點云協助一定的算法模型實現。原理是對于車身周?chē)恼麄€(gè)環境的探測描述，以獲得校正后的360度鳥瞰圖BEV（Birds Eye Views）圖像。校正的BEV圖像可被分割出語義類別，以語義分割圖像作為輸入，可以減少模擬數據與現實世界數據之間的實際差距，并且可以成功應用于實際工況下的探測過程中。總體說來，在鳥瞰圖中可以很好的估計遮擋情況下的語義場景，這一過程可以對3D幾何形狀和可見場景語義有更加準確的了解，同時對遮擋區域進行更加準確的預測，生成質量更高的道路layout。同時，BEV圖像的建立可以對具有低照度和大量的車輛生成車輛和道路layout的清晰估計。

BEV圖像處理對自動駕駛系統的性能優化的圖1

BEV圖像處理對自動駕駛系統的性能優化的圖2

BEV的遮擋區域預測

由于BEV投影保留了物體的大小和距離，為學習提供了強大的先決條件。同時，神經網絡方法生成的BEV圖像并不依賴手動標記數據，而是在模擬合成數據集上進行訓練，并泛化到現實世界數據，通過給出道路場景的單個圖像，神經網絡架構實時（30 fps）在鳥瞰視圖中推理非模態場景。使那些在圖像不可見的靜態場景（道路，人行道）以及交通參與者幻覺般恢復。這種擬合預測的方法可以很好地應用在對環境動態過程的預測規劃中，實現對遮擋區域的預測。

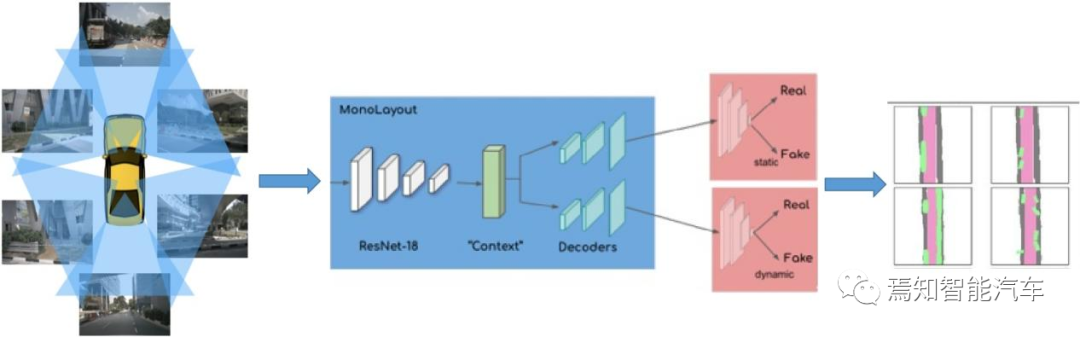

BEV圖像處理對自動駕駛系統的性能優化的圖3

對于每個車載攝像機，虛擬射線是從其安裝位置投射到語義分割的真值BEV圖像邊緣上，且這個射線僅投射到特定攝像頭視野的邊緣像素。對于BEV圖像而言，通常是根據以下規則處理這些射線的所有像素以確定它們的遮擋狀態：

序號	語義分類	遮擋射線情況說明
1	建筑物，卡車	總是擋住視線
2	道路	永遠不會遮擋視線
3	卡車，公共汽車	汽車擋住了視線，但不能擋在后面的較高物體
4	所有道路級目標	被部分遮擋的物體仍然完全可見；
5	所有環境目標	僅當目標在所有攝影機透視圖中均被遮擋時，才將其標記為遮擋。

這里需要說明BEV對這種遮擋目標的預測對自動駕駛行為中極具挑戰性的場景，比如當大多數視圖被車輛遮擋，并且場景呈現出高動態范圍（HDR）和陰影等現象時，自動駕駛系統可以接收BEV的預測結果實現很好的風險態勢評估，態勢評估結果可以對自車的軌跡預測和決策規劃模型產生很好的先驗知識輸入，比如增加軌跡預測過程中某個方向上的危險權重，適當?shù)膶?duì)軌跡進行偏移調整，決策規劃模型可能會對相應的橫縱向控制策略進行調整，比如經過對應方向路口前進行一定程度的減速，對向偏移等。

此外，BEV圖像中可以實現的單道路環境級分布圖，準確的估計移動車輛的未來軌跡。同時對具有低照度和大量的車輛，BEV的單層布局方式能夠準確生成車輛和道路layout的清晰估計。

BEV圖像處理對自動駕駛系統的性能優化的圖4

BEV的定位建圖

此外，BEV圖像可以很好的實現地平面估計、道路分割和3D目標檢測，生成質量較高的車道級Layout。這一過程主要依靠端到端深度學習架構直接從視覺圖像、激光點云、毫米波點云中進行估計，估計的過程會充分考慮到三者各自所具備的優勢，進行權重分配，實現有效的前融合和后融合。

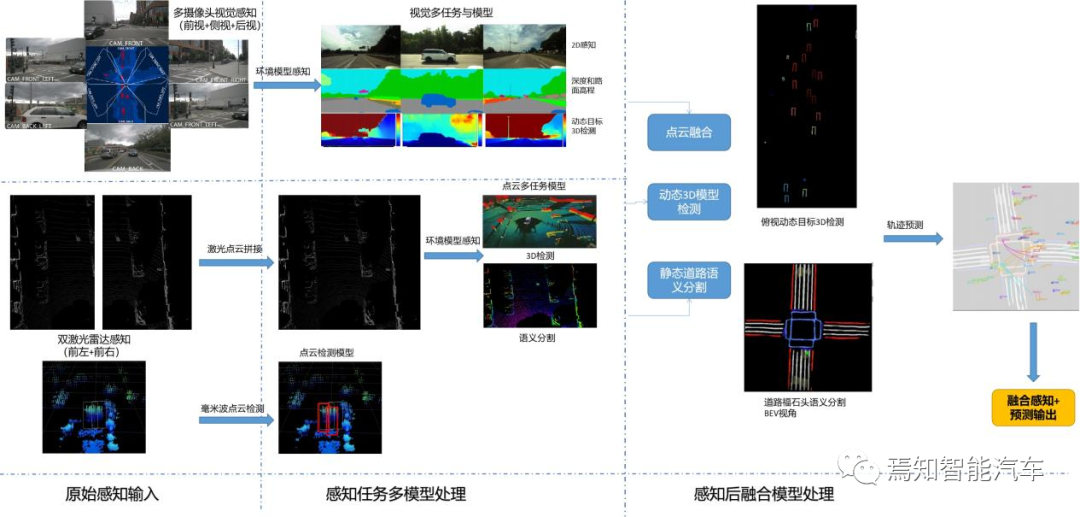

BEV圖像處理對自動駕駛系統的性能優化的圖5

如上圖所示，在視覺處理端口，整個傳感器數據融合過程接收輸入端的各個方向的攝像頭感知結果，生成視覺多任務模型，這些任務包含2D感知、深度和路面高程、動態目標3D檢測，生成多攝像頭融合模型，該模型用于俯視動態目標3D檢測實現道路俯視圖語義分割。

而在整個雷達處理端口，接收整個激光雷達和毫米波雷達輸入，再進行點云拼接，然后利用點云朵人物模型進行3D檢測和語義分割，結果輸入視覺和點云融合模型進行增強的道路俯視圖語義分割并生成動態目標3D檢測，最后生成語義預測模型。

BEV的這種道路布置輸出對于自動駕駛開發來說是非常好的一種檢測能力，基本可以看成一種偽高精地圖，甚至可以實現車道級的定位和預測，并且實時性相對于眾包建立的高精地圖高很多，這就不僅能夠很好地解決高精地圖所能解決的很多定位問題，可以很好的幫助解決一些定位相關的邊緣極端場景。

比如高精定位的更新速度往往是按照月級進行更新，這就意味著，當由于道路施工等場景下，高精定位并不能進行有效的實時更新，其更新速度和能力的短板導致自動駕駛系統往往不能將實時道路信息納入到態勢評估的考慮范圍，這就導致在自車的軌跡規劃中不能充分進行風險規避。而B(niǎo)EV圖像由于是實時生成的“地圖信息”，這就能夠很好的解決對于環境實時性定位的問題。

此外，BEV建圖過程中存在動態目標預測，即對于行駛過程中的不可見危險目標會有一定的預測能力，甚至可以部分解決類似鬼影的問題，這也可以很好的輔助自動駕駛系統解決相關的規劃控制極限問題，比如實現提早收油、減速或者轉向等，并且可以通過環境報警提示自車駕駛員和環境車輛進行避撞。

當然，純BEV生成的類似定位你信息也存在一定的局限性，比如定位建圖范圍窄，各向預測距離近等問題，這些都是基于眾包高精定位的強項。因此，最好的方式是通過BEV與地圖引擎的結合來做相應的融合定位。

BEV圖像處理對自動駕駛系統的性能優化的圖6

BEV的環境3D模型重建

對于自動駕駛來說，用激光雷達對前方目標進行三維信息探測已經是業界公認的事實了，由于這種三維信息往往會給予規劃控制模塊足夠的信息用于確認目標方向上是否允許車輛繼續向前持續行駛。這里需要注意，雖然說鳥瞰圖主要是針對2D的整體顯示，但是在預測過程中，也會選擇性的對其3維模型仍舊形成相應的點云重建信息，一般情況下，這類重建是針對其激光雷達點云進行的，而隨著攝像機配置逐漸由單目向雙目的演進，基于雙目甚至三目圖像的重建將逐漸進入到整個應用過程中。這種重建類型主要是針對自動駕駛過程中異形目標可以實現很好的檢測，即便場景庫對該目標沒有實質性的訓練過，但仍舊能夠在通過BEV建圖過程中直接將其標準為不可預知的目標。甚至將其深度、高度、密度等信息在鳥瞰圖中進行標識，為自動駕駛進行提前規劃。

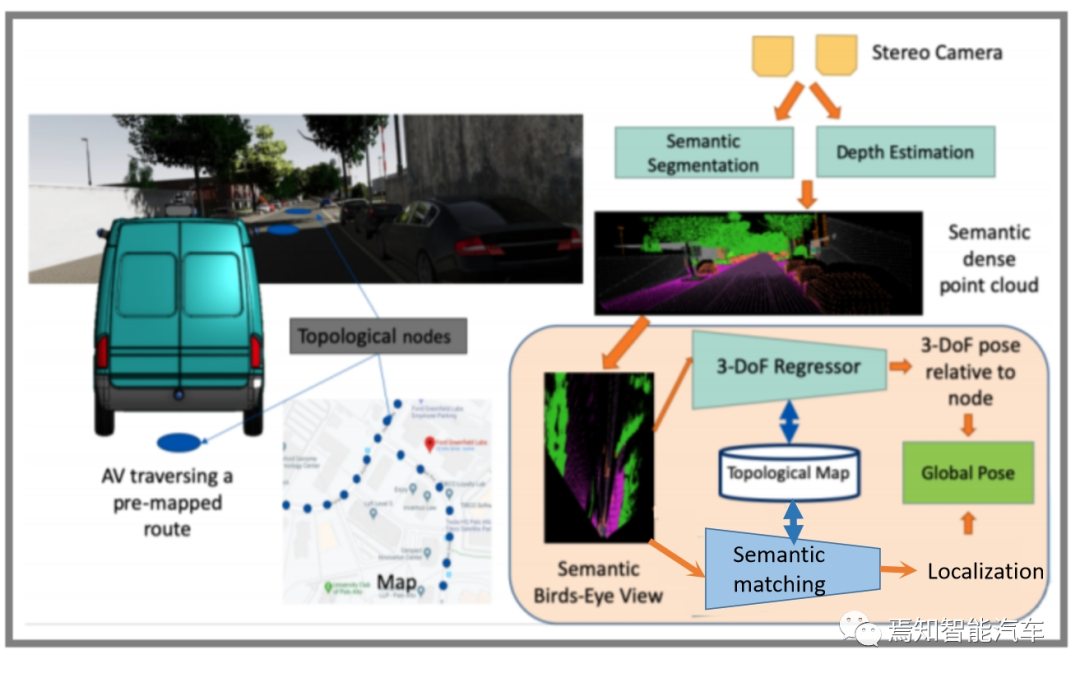

BEV圖像處理對自動駕駛系統的性能優化的圖7

BEV圖像可以應用在預先繪制的環境中工作，在一天中的不同時間或一年中的不同季節，光照和天氣可能會發生劇烈變化的情況。使用基于語義的BEV映射允許只使用2D卷積網絡，而不是3D，這有助于提高速度。定位到拓?fù)涔?jié)點和訓練神經網絡來預測相對位姿，也可以限制最大誤差到拓?fù)涔?jié)點內。

BEV圖像處理對自動駕駛系統的性能優化的圖8

基于BEV圖像的鳥瞰圖生成

既然BEV圖像對于自動駕駛顯得如此重要，那么就需要在這里對相關的圖像生成原理進行闡述說明。自動駕駛感知中BEV的圖像生成由一組神經網絡組成，這些神經網絡從不同的傳感器探測中獲取環境數據，這些傳感器包含毫米波雷達、激光雷達、整個車載攝像頭，并將其轉換為單個通用的自上而下的語義網格表示形式。

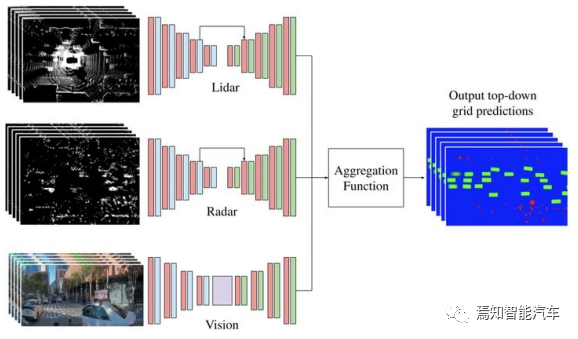

BEV圖像處理對自動駕駛系統的性能優化的圖9

這種表示與傳感器特定的參考框架無關，并且捕獲了周?chē)鷪?chǎng)景的語義和幾何信息。因?yàn)檫@些模式共享一個單輸出表示，可以輕松地匯總產生融合的輸出。多個神經網絡，每個傳感器模態（Radar，Lidar和Camera）各一個，接收一系列輸入傳感器數據，通常對于自動駕駛而言會要求輸出代表3個目標類別（弱勢道路用戶即VRU、車輛和背景）的一系列自上而下的共享語義網格；然后，使用聚合函數融合序列，以輸出語義網格的融合序列。最后，再將其輸入到一個解析器網絡預測最終的鳥瞰圖分割，做“填洞”和“平滑”等工作。

下面將具體講解一下基于序列圖像數據生成鳥瞰圖方法。

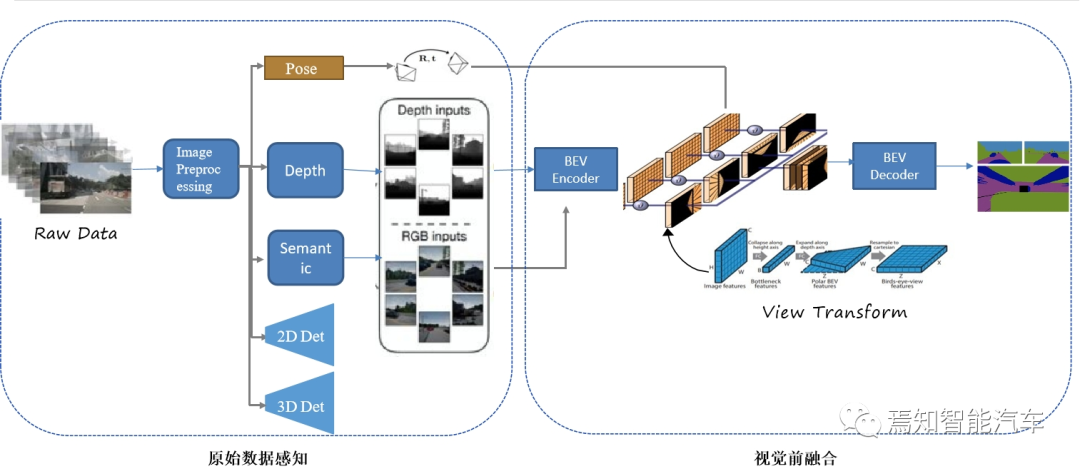

BEV圖像處理對自動駕駛系統的性能優化的圖10

整個系統總體架構包括用于每個傳感器模式的神經網絡，網絡體系結構均由具有卷積層的編碼器-解碼器網絡組成。與激光雷達和毫米波雷達網絡相比，視覺網絡使用略有不同的編碼器和解碼器方案，ResNet為主干，主要是解決像素空間特征問題。

Step1： 首先對攝像頭輸入的圖像進行畸變校正；為了創建鳥瞰圖圖像，點云數據中的相關軸將是 x 和 y 軸。一般汽車坐標系中的軸方向與真實世界坐標系是相反的。因此，必須移動這些值，以便 (0,0) 是圖像中的最小可能值。

Step2： N個RGB道路場景圖像由不同角度的攝像頭（包括前視、側視以及后視）捕獲，并分別通過語義分割網絡Semantic生成語義分割圖和深度估計網絡Depth生成深度估計圖；

Step3： 所得到的視覺圖像語義分割和深度圖被組合并投影到3-D變成語義點云，這里點云語義圖可能是不完整的。

Step4： 將該點云投影到完整的鳥瞰圖中，進行BEV點云編碼，整個處理過程涉及鳥圖視角轉化。相應的轉化過程如下：

1）首先基于圖像特征沿高度軸進行折疊生成條形特征圖；

這一過程中必須限制所要查看矩形，且需要?jiǎng)?chuàng)建一個過濾器，只保留我們感興趣的區域內的點，然后將點位置映射到像素位置，為了捕捉到更多的細節，需要進行數據縮放并通過平移轉換映射到新的原點位置周?chē)Ｓ捎谖覀兪褂命c(diǎn)數據來指定圖像中的 x 和 y 位置。因此，可以用高度數據來填充這些像素位置的值。但要注意像素值應該是整數且應介于 0-255 之間。

2）然后基于圖像深度軸進行圖像擴展生成對極鳥瞰圖；

整個過程涉及創建圖像數組，只需初始化一個數組，其維度取決于之前在矩形中所需的值范圍和選擇的分辨率。然后使用轉換為像素位置的 x 和 y 點值來指定數組中的索引，并將之前濾波器過濾后的像素值的值分配給這些索引。

3）對極鳥瞰圖在笛卡爾坐標系下進行重采樣生成鳥瞰圖視角特征圖；

Step5： 對編碼及視角轉化后的圖像進行BEV圖形解碼生成BEV語義圖；

在解碼后為了查看鳥瞰圖，需要將圖像存儲為一個 numpy 數組。如果我們希望將其可視化，我們可以將其轉換為 PIL 圖像并查看。可以在 matplotlib 中使用光譜顏色映射從而有助于我們更輕松地分辨價值差異。

BEV圖像處理對自動駕駛系統的性能優化的圖11

總結

自動駕駛系統感知算法應用中，基于BEV的圖像感知算法是應用得十分廣泛的。特別是基于傳感器融合的BEV算法可以很好的解決整個感知定位過程中的環境整體探測能力，更能生成如偽高精地圖用于進行形式態勢評估。特別針對自動駕駛之前的極端場景（如鬼影、大曲率彎道、不確定的3D障礙物等）的解決可以起到很好的規避作用。本文以BEV圖像處理原理說明其在自動駕駛感知能力上能解決的場景應用，相信在機器視覺這一領域，BEV的研究成果也可以很好的應用在自動駕駛研究過程中。
