引言

ADAS功能不斷升級導致對芯片計算能力需求提升，駕駛輔助功能快速提升，分布式架構向“功能域”集中式架構演進成為趨勢。

一、背景信息

1、分布式ECU在汽車電氣化、智能化時代，因?yàn)轳{駛輔助功能快速的提升，面臨著巨大的挑戰：

• 各個ECU之間計算能力無法協同，相互冗余，產生極大浪費；
• 嵌入式操作系統及Application Software由不同的Tier1提供，編程語言和編程風格迥異，導致難以統一維護和OTA升級；
• 分布式架構需要大量?jī)?nèi)部通信，導致線束成本增加并加大裝配難度。



因此，分布式架構向“功能域”集中式架構演進成為趨勢。

2、SOA架構助力整車OTA

對比傳統汽車，OTA為汽車注入新的活力。在“軟件定義汽車”時代，OTA（Over The Air）能夠滿足智能汽車軟件快速迭代的需求，避免傳統汽車每次更新都需要去4S店，從而導致效率低下的問題。通過它可以不斷給客戶開啟新的功能，不斷優化產品體驗，吸引客戶，形成生態鏈。

傳統分布式ECU軟硬件架構，整車OTA效率低下。在傳統的分布式ECU架構下，有以下幾個弊端：

• ECU眾多，不同供應商進行開發，軟件框架不同，外部開發者難以對ECU進行編程更新；
• 通過CAN/LIN總線進行通信，信號收發關系和路由信息靜態固定，各ECU周期性發出各種信號，通過網關進行轉發，若更新信號配置，需要同步修改網關配置；
• 控制器之間信號嵌套，單個控制器升級需要將所有信號相關控制器全部升級，工作量極大上升

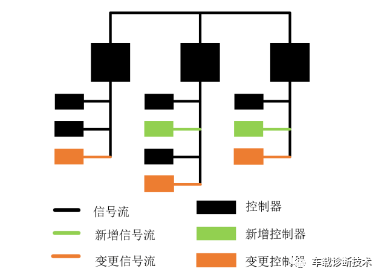

分布式原理圖

為實現“軟件定義汽車”，SOA架構成為新的趨勢。SOA(Service-Oriented Architecture)面向服務架構，是一種架構設計思想，將應用程序的不同功能單元（稱為服務）通過這些服務之間定義良好的接口和契約聯系起來。簡單來說，SOA要求各個控制器將自己的能力以服務的方式提供出來，不同的服務以原子化的方式存在，互相之間能夠進行動態的訂閱/發布關系。

在中央計算電子電氣架構下，通過以太網通信方式，把各個控制器提供的功能按照服務的維度進行拆解成原子狀態，再重新組合實現不同的組合服務或者流程服務。其優點如下：

• 軟硬件分離，有利于開發；
• 靈活部署軟件，功能重新分配；
• 服務間低耦合，互相無依賴，易于維護；
• 服務間通信接口標準化，不依賴于平臺實現功能。

框架標準/硬件架構/通信協議配合實現SOA架構升級。SOA在互聯網IT行業有較成熟的應用，因?yàn)椋?/span>

• 框架標準；
• 硬件架構；
• 通信協議；

等方面的原因，SOA架構理念之前在汽車行業未能得到較廣泛的推廣。在智能電動化趨勢下，逐漸成為整車架構下一代的升級方向。

3、框架標準增加：AUTOSAR聯盟推出Adaptive AutoSAR標準

AUTOSAR成立于2003年7月，核心成員由寶馬、戴姆勒、大陸、西門子、大眾、豐田、福特、PSA、博世9家公司構成。為汽車E/E（電子電氣系統）架構建立了一種開放式的行業標準，以減少其設計復雜度，增加其靈活性，提高其開發效率。

其目標主要有三個：

• 建立分層的體系架構；
• 為應用程序的開發提供方法論；
• 制定各種應用接口規范。

Classical AUTOSAR標準面向傳統ECU在最初的汽車ECU開發中，存在著幾大痛點：

A.傳統的汽車ECU的嵌入式系統不支持硬件抽象；

B.分布式ECU由不同的供應商提供，采用不同的軟件代碼，互相之前通信困難并且軟件可移植性差；

C.軟件復用性差，而車輛的壽命往往長于ECU的壽命，當硬件更換后，軟件往往需要推倒重寫。

基于以上痛點，AUTOSAR聯盟推出了Classical AutoSAR標準，將ECU的開發流程、文件交換格式以及內部的代碼規范和書寫進行標準化。通過建立不同的軟件層級，將硬件接口抽象化、驅動程序抽象化、操作系統抽象化，最終通過RTE中間件來實現上層應用之間、應用與底層軟件之間以及不同ECU的上層應用之間通信。

AUTOSAR將軟件分為四層：

1. Application（應用層）；
2. RTE層；
3. 基礎軟件層（BSW）；
4. 微控制器硬件層。

其中BSW層又進一步細分成：

1. 控制器抽象層（MCAL）；
2. ECU抽象層；
3. 服務層；
4. 復雜驅動層。

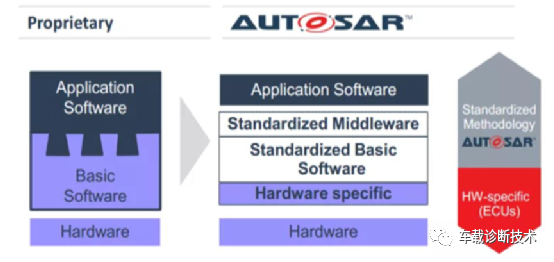

如上圖是AUTOSAR實現底層軟件和應用軟件分離示意圖

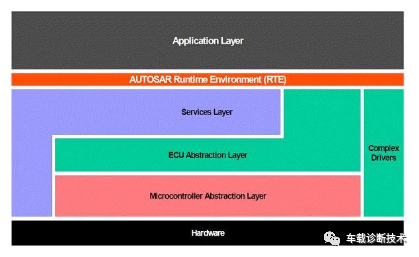

AUTOSAR分層模型

運行環境RTE是CP標準的核心組成部分，它是虛擬功能總線（Virtual Function Bus，VFB）的接口具體的實現，為應用程序組件通信提供基本服務。在應用層中各個組件之間不允許直接通信，由RTE封裝好下層通信基礎軟件之后，為上層應用層提供通信所需API接口。RTE可以實現的功能：

1. 應用層軟件組件（SW-C）之間通信；

2. 應用層SW-C與BSW之間的通信；
3. 不同ECU的SW-C之間的通信

應用層由多個模塊化的軟件組件(SW-C)組成。每個SW-C都封裝了各種應用的功能集，用于實現汽車控制的功能。與非AUTOSAR架構的車載軟件不同的是，由于通過RTE將SW-C與底層硬件和操作系統等完全的解耦，SW-C不依賴硬件，即使搭載于不同的ECU之上，代碼依然可以被重復利用。

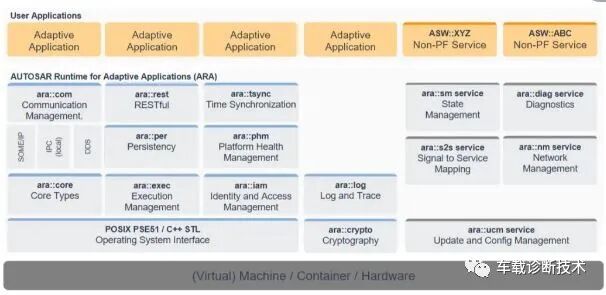

Adaptive AUTOSAR標準面向高性能

ECU Classical AutoSAR標準解決了傳統的嵌入式ECU開發的需求，但是在汽車智能化時代，高級自動駕駛功能需要在車輛上引入高度復雜和計算資源需求量大的軟件，CP標準無法滿足ADAS控制器相關的需求。于是，在算力大幅提升的需求拉動，和以太網技術發展&多核異構高性能處理器技術的驅動下，AUTOSAR聯盟推出滿足面向服務SOA架構的第二個軟件標準：Adaptive AutoSAR（AP）。

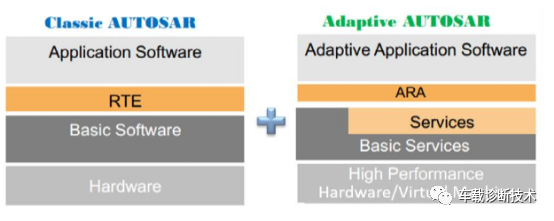

AP不是原有CP的升級版本！！！

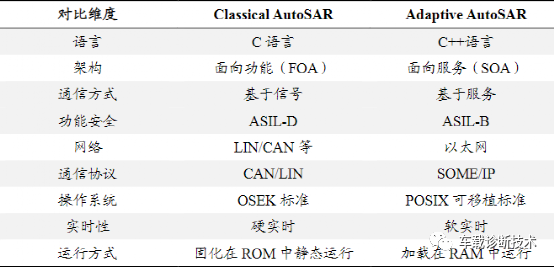

而是運用SOA架構設計思想，面對汽車更加復雜的功能需求推出的新標準。兩者相比，首先AP可以適配64位及以上的高性能芯片，而CP只能適配32位及以下微控制器；其次CP中的RTE僅支持靜態通信，在程序發布時已經確定通信源和目標，不支持通信的動態重新配置，通信協議主要是“面向信號”的LIN/CAN架構。而AP中的通信模塊ara::com為Application (服務)間的通信提供接口，并且其自身包含的SOME/IP通信協議屬于“面向服務”架構，支持服務發現、數據的動態發布/訂閱機制，從而能夠?qū)崿F(xiàn)不同的應用像電腦上的軟件一樣動態升級、卸載。

AP具有如下的特點：

• 軟實時性，具有毫秒級的最后期限，即使錯過最后期限也不會造成災難后果；
• 具有一定的功能安全要求，可以達到ASIL-B或更高；
• 更適用于多核動態操作系統的高資源環境。

因此與CP相比，雖然AP實時性有所降低，但在保證一定功能安全等級的基礎上，大大提高了對高性能處理能力的支持，以支持智能互聯應用功能的開發

4、 硬件架構/通信協議升級：CAN/LIN->以太網，面向信號->面向服務

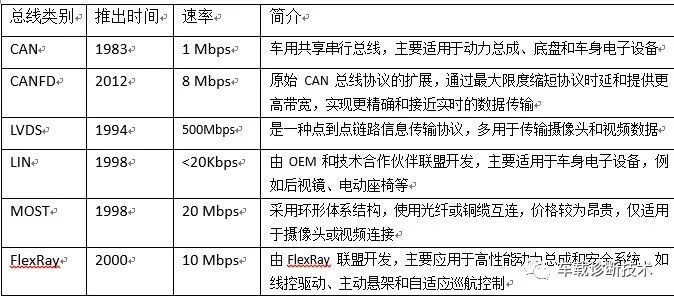

數據傳輸速度需求推動車身網絡向以太網進化

自動駕駛需要以更快速度采集并處理更多數據，傳統汽車總線無法滿足低延時、高吞吐量要求。隨著汽車電子電氣架構日益復雜化，其中傳感器、控制器和接口越來越多，自動駕駛也需要海量的數據用于實時分析決策，因此要求車內外通信具有高吞吐速率

低延時和多通信鏈路。在高吞吐速率方面，LIDAR 模塊產生約70 Mbps的數據流量，一個攝像頭產生約40 Mbps的數據流量，RADAR模塊產生約0.1Mbps的數據流量。若L2級自動駕駛需要使用8個RADAR和3個攝像頭，需要最大吞吐速率超過120Mbps，而全自動駕駛對吞吐速率要求更高，傳統汽車總線不能滿足高速傳輸需求。

集帶寬更寬、低延時等諸多優點的以太網有望成為未來車載數據傳輸骨干網絡。車載以太網（Ethernet）是汽車中連接電子元器件的一種有線網絡，具有帶寬較寬、低延時、低電磁干擾、低成本等優點。傳統以太網在1990年就已經發布，需要2-4對雙絞線進行傳輸，且抗電磁干擾能力較弱，難以在汽車上大量推廣，寶馬率先應用以太網技術，在2008年的寶馬7系上，裝備了一條從DLC診斷端口到網關的100Base-Tx以太網，用于診斷和固化軟件更新。

2011年，Broadcom(博通)、NXP、BMW成立OPENAlliance聯盟，到目前已經有500+成員。2015年首個車載以太網規范100Base-T1發布，僅需要一對雙絞線進行傳輸，可以減少70-80%的連接器成本，減少30%以上的重量，并且能夠有效的滿足車內EMC電磁干擾的要求。隨著1000Base-T1以及更高帶寬NGBase-T1以太網標準的不斷推出，以太網有望成為未來智能汽車時代的車載主干網絡

關于“面向服務”通信協議，支持SOA架構升級

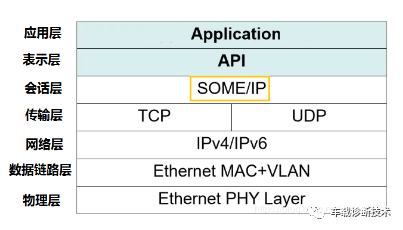

SOME/IP面向服務通信協議，支持SOA架構升級。隨著以太網不斷的普及，SOME/IP (Scalable service-Oriented MiddlewarEover IP)概念開始引入車載網絡通信領域，它2011年由BMW集團推出，是車載以太網的通信中間件，位于OSI 7層模型的第5層，并于2013年被納入AUTOSAR 4.1規范中。傳統的CAN/LIN總線為主的車載網絡中，通信過程是面向信號，其信號的發送是根據發送者的需求，不會考慮接收者是否有需求。而SOME/IP則不同，它在接收方有需求的時候才會發送，這種方法優點在于總線上不會出現過多不必要的數據，降低負載。

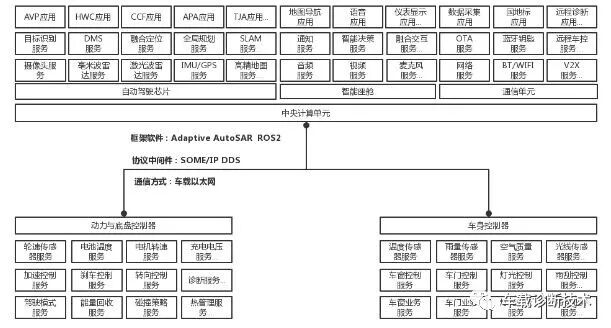

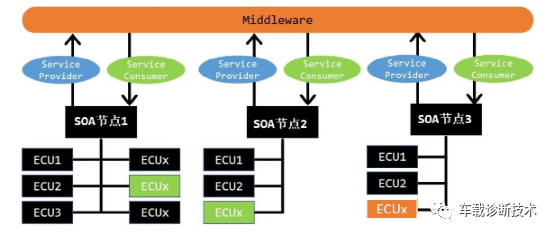

以太網支持下SOA架構

在SOME/IP協議和以太網的支持下，通信架構和協議支持面向服務的SOA架構升級，將各種控制算法、顯示功能等應用程序抽象為“服務”，并通過API接口和中間件（Middleware）使得所有有需求的任務都可以對其進行訪問。

5、  算力需求+SOA架構推動“功能域”集成，“Zone”區域控制成為重要組成

控制器“功能域”集中成為趨勢。在原有的分布式電氣架構下，因?yàn)槠?chē)智能化功能不斷提升導致ECU數量不斷升級，線束帶寬及重量難以支撐繼續擴張，且分布式ECU功能相對簡單，設計資源有限，無法支持SOA架構下新增功能持續升級和消耗，因此控制器“功能域”集中成為趨勢。

就近接入，擴展靈活，“Zone”區域控制成為整車網絡重要組成部分。在“功能域”集中的基礎上，通過Zone區域控制器對全車的設備進行就近接入，能夠更好的實現硬件的擴展，減少整車線束長度及成本，成為整車電子電氣架構中重要的組成部分。

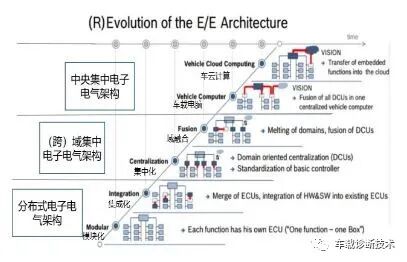

博世E/E架構升級示意圖

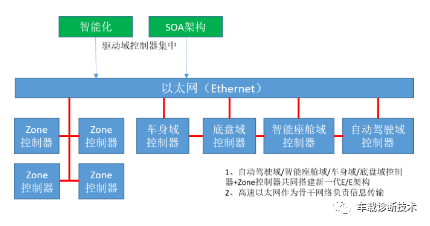

未來電子電器架構拓?fù)鋱D

二、 全新電子電氣架構下，整車的控制器發展趨勢如何演變？

1、控制器（ECU）：功能控制核心，協助實現各項功能

功能控制中樞，處理輸入信號實現功能控制。汽車控制器是實現整車功能控制的關鍵器件，一般由MCU、電源芯片、通信芯片、輸入處理電路、輸出處理電路等構成，通過對各類傳感器信號、開關信號以及控制信號的處理，來對閥、電機、泵、開關等執行機構進行控制。

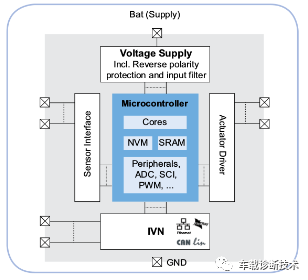

ECU架構原理圖

通過整車微控制器能夠?qū)崿F(xiàn)的功能包括：接收信號并解析、邏輯判斷、網絡通信、故障診斷和處理、設備地址識別等等。

2、整車電子電氣功能升級，ECU數量不斷提升

微控制器在傳統的車輛中為分布式架構，每增加一個功能需要增加一個ECU。隨著整車電子電氣功能的不斷升級，ECU的數量在不斷提升。根據Strategy Analytics的數據顯示，目前汽車平均采用約25個ECU，但是高端型號ECU數量已經超過100個。不同的ECU之間，主要采用CAN/LIN總線對其進行連接，近年來汽車中CAN/LIN總線節點的數目在不斷提升，其中LIN總線節點CAGR約為17%，CAN節點的CAGR約為13%。

以數據診斷接口為中心，分布式ECU架構通過不同速率的總線系統將不同的ECU進行連接，從而實現不同的功能。

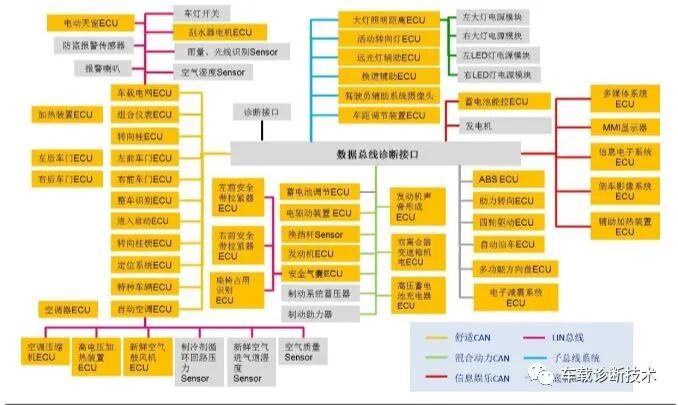

大眾汽車ECU分布圖

3、 信號復雜度+控制難度不同，控制器價值量有所區別

信號處理+輸出控制難度提升，控制器復雜度不斷升級。

• 簡單驅動控制器：以油泵控制器為例，僅需要接收非總線信號并驅動執行機構，價值量約為10-20元；
• 擁有總線診斷通信功能的控制器：以鼓風機控制器為例，需要通過LIN總線通信，并擁有診斷功能，價值量約為40-50元；
• 實現較為復雜功能控制器：以車燈控制器為例，需要通過CAN總線通信，擁有診斷功能，并需要對冷卻風扇、調節電機、燈光進行控制的較復雜控制器，價值量約為80-100元；
• 實現復雜功能控制器：以車身控制器/發動機

4、全新電子電氣架構向“功能域”集中，帶來域控制器需求提升

“軟件定義汽車”時代，需要大算力控制單元。不同于以往的分布式電子電氣架構，“軟件定義汽車”時代，整車硬件架構向以太網+SOA架構升級，大算力+軟件快速迭代需求推動分布式ECU向域控制器集成。在中央控制計算單元出現之前，整車控制單元被劃分為自動駕駛域控制器/智能座艙域控制器/車身域控制器以及底盤域控制器等。

5、智能座艙域控制器，不涉及行車安全，集成先行

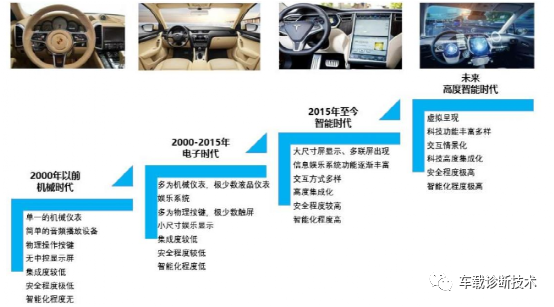

汽車座艙升級分為幾個階段：

• 60-90 年代為機械時代，座艙產品主要包括機械式儀表盤及簡單的音頻播放設備，功能結構單一，基本都是物理按鍵形式，可提供的信息僅有車速、發動機轉速、水溫、油耗等基本信息；

• 2000-2015 年為電子化時代，隨著汽車電子技術的發展，座艙產品進入電子時代，裝置仍以機械儀表為主，但少數小尺寸中控液晶顯示開始使用，此外也增加了導航系統、影音等功能，為駕駛員提供較多信息。

• 2015年開始進入智能時代，以大尺寸中控液晶屏為代表率先替代傳統中控，全液晶儀表開始逐步替代傳統儀表，中控屏與儀表盤一體化設計的方案開始出現，少數車型新增HUD 抬頭顯示、流媒體后視鏡等，人機交互方式多樣化，智能化程度明顯提升。

但現階段大部分座艙產品仍是分布式離散控制，即操作系統互相獨立，核心技術體現為模塊化、集成化設計。一芯多屏、多屏互融、立體式虛擬呈現等技術開始逐步普及，核心技術體現為進一步集成智能駕駛的能力。

目前智能座艙域控制器主要目的是將分別呈現的液晶儀表、液晶中控、HUD、流媒體后視鏡等顯示端進行“功能域”集中統一控制，實現“一芯多屏”等功能。

6、車身域控制器，進一步集成BCM功能

車身域控制器就是BCM(Body Control Module)的進一步集成產品，傳統的BCM將天窗、車窗、車門鎖、車內燈光、座椅、電動尾門、車燈、雨刮、PEPS（無鑰匙進入和啟動）等功能的控制進行了集成。

特斯拉作為汽車電子電氣架構升級的先鋒，在2019年推出的Model3上率先對其電子電氣架構進行了革命性的變革，不僅將駕駛輔助+影音娛樂進行了雙域融合，同時也將車身域相關的控制器進行了“區域”集成，通過左（RCM_LH）、前(RCM_FH)、右(RCM_RH)三大域控制器不僅將原車身域中車窗、車門、座椅、門鎖、燈光、雨刮等功能開關進行了集成，更將空調、熱管理、EPB等模塊進行了集成，并按照就近原則對節點進行接入，有效的降低了整車的線束長度、重量、成本以及布線的難度。

車身域控制器的主要功能包括傳統BCM功能、PEPS（無鑰匙進入和啟動）、車窗控制、天窗控制、空調模塊、座椅模塊等。我們認為未來能夠在車身域控制器領域能夠勝出的Tier1應該具備以下幾個方面的特征：

• 有較強的傳統BCM開發的經驗；
• 能夠獨立的開發車窗及空調模塊；
• 較強的硬件集成能力；
• 軟件架構能夠符合時代，最好有AUTOSAR、SOME/IP等相關的開發經驗；
• 芯片保供能力（公司營收規模）。

7、“底盤域”控制器集成需求，為自主底盤控制執行單元帶來機會

電動智能化時代，底盤控制全面轉向線控。電動智能車因?yàn)檎婵赵慈笔А⒛芰炕厥招枨蟆⒖刂旗`敏度升級等多種原因，底盤執行單元全面轉向X-By-Wire(線控技術)，除電機驅動之外，主要包括線控制動及線控轉向功能。

底盤執行機構向線控單元升級，多路徑實現制動和轉向功能。在傳統底盤執行單元升級成線控單元后，制動和轉向功能能夠通過多路徑實現，以制動功能為例，實現目標減速度可以通過駕駛員主動制動、ESC主動減壓、電子手剎EPB以及動能回收等路徑實現。因此將底盤執行的所有功能集中在更上層的底盤域控制器上進行統一控制，成為提升整車控制效率的發展趨勢

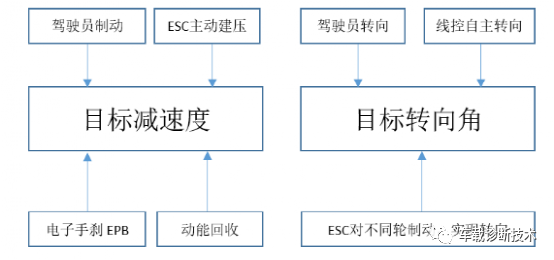

電動智能車多路徑實現制動和轉向

8、電動智能化趨勢下，域控制器和執行端控制器同步增長

電動智能化趨勢下，一方面因?yàn)樽詣?dòng)駕駛和智能座艙的需求以及整車電氣架構向SOA的升級會帶來幾大域控制器以及區域控制器滲透率的不斷提升。另一方面電動智能化的應用會驅使執行端微控制器數量不斷上升，類似車燈控制器、電動水泵控制器、電磁閥控制器、電動壓縮機控制器以及線控底盤控制器等持續提升。控制端與執行端控制器的需求將共同推動控制器市場規模增長。

9、電氣架構升級+智能功能推進，域控制器1-2年內加速滲透

域控制器的滲透速度首先取決于整車電氣架構的更新速度，其次取決于L2.5以上高級別自動駕駛功能和智能座艙功能的需求。整車電子電氣架構升級可以推動所有域控制器滲透率提升，而高級別自動駕駛功能和智能座艙功能的需求提升，可以推動主機廠對部分區域電子電氣架構進行升級從而適應自動駕駛域控制器和智能座艙域控制器的需求。

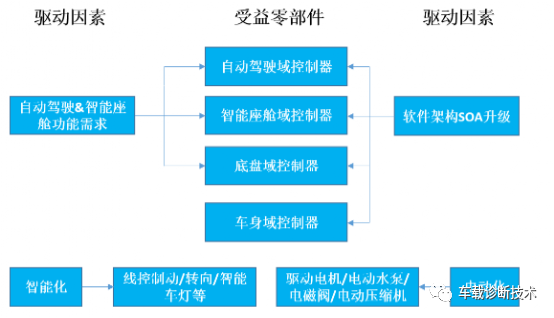

智能化功能滲透率+電動智能車滲透率提升推動控制器市場不斷增長

未來域控制器增長點：

• 自動駕駛域控制器
• 智能座艙域控制器
• 車身域控制器
• 底盤域控制器

以上是自己結合網上資料整理，讓自己對整個行業前景有更好的認知。
