VW60330標準是大眾汽車集團內部標準，行業內比較權威的端子壓接技術標準。

VW60330標準現有版本 1993-01、2008-07、2009-12、2013-12。

（一）應用范圍

本標準適用于無焊電氣壓接中所使用的術語、要求以及試驗標準。該標準所指壓接由端子和導線組成（多股軟銅絞線，細軟銅絞線以及極細軟銅絞線）；且僅適用于單股電纜壓接。

本壓接標準不適用于實心電纜、鋁制導線、鍍錫導線以及扁平電纜的壓接。

本壓接標準不適用于焊接工序。

此標準還規定了制造、試驗以及壓接模具的要求。

（二）壓接術語

2-1、端子各部分

圖解：1接觸位置、2連接位置A、3前承口、4導線壓接位置、5整體壓接位置、6絕緣件壓接位置、7后承口、8切割殘留、9連接位置B

2-2、導線各部分

圖解：1端子、2導線端部、3導體、4絕緣體

2-3、壓接分類（端子壓接部形狀）

開放式壓接：端子壓接位置封裝為U型、V型或預成扣型

封閉式壓接：端子壓接位置封裝為外型封閉的

（三）壓接要求

一般要求：

壓接必須符合圖紙規定；

必須符合端子生產商壓接尺寸要求（壓接高度、壓接寬度）；

根據電線橫截面積及端子選擇合適的壓接尺寸和壓接設備；

裸銅絞線或表面經過處理的銅線（不含沾錫）

切線要求：

芯線允許切斷數量X符合要求

         x=5%×芯線根數（截面積≤0.5mm2）

         x=8%×芯線根數（截面積≥0.75mm2）

         x ≤30根（截面積≥25mm2）

剝皮要求：

端子要求：

端子必須符合標準部件圖紙中的要求及規格；

端子儲存兩年后，端子要繼續使用必須有充分的證明；

端子壓接后端子的觸點區域及彈片不能有損壞；

導線端部不得超出端子壓接位置距離1㎜。

壓接后端子彎曲度的要求：

端子壓接后尺寸定義

1、壓接高度

壓接高度可無損測量，尺寸可調節。

壓接高度及公差，端子生產商規定并要標注在標準件圖紙上。

如果觸頭組件的標準件圖紙上沒有規定壓接高度公差，則采用下列公差：

壓接高度范圍（mm）                    公差（mm）

0.22-0.5                                                           ±0.03

0.5-2.5                                  ±0.05

＞2.5                                    ±0.1

2、壓接寬度

壓接寬度可無損測量，尺寸不可調節。

壓接寬度及公差由端子生產商規定并要標注在標準件圖紙上。



3、可測壓接寬度

可測壓接寬度及公差由端子生產商規定

 用卡尺可無損測量

4、支撐角度

只能使用切片測量，偏離垂直線<30°

αw≤30°

5、支撐高度

只能使用切片測量。必須完全閉合，且閉合長度大于端子厚度

La≥1×S（端子厚度）

6、管端頂隙

只能使用切片測量，管端頂隙大于0.5倍端子厚度

Fa≥0.5×S

7、壓接剖面端部距離差

只能使用切片測量，橫截面上兩側端部距離差小于0.5倍壁厚

 CFE≤0.5×S





8、毛刺高度

只能使用切片測量，小于1倍壁厚

毛刺高度受到壓接工具的磨損程度與進料配制的影響；

      Gh≤1×S



9、毛刺寬度

只能使用切片測量，小于0.5倍壁厚

      Gb≤0.5×S

圖解：1毛刺高度、2毛刺寬度、3裂紋

10壓接剖面底部厚度

只能使用切片測量，小于0.75倍壁厚

Sb≥0.75×S

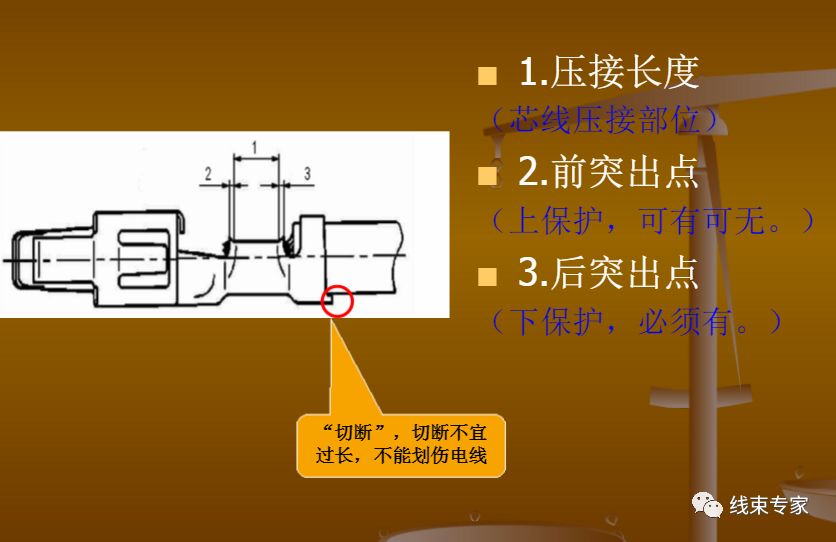

芯線壓接要求

絕緣皮壓接

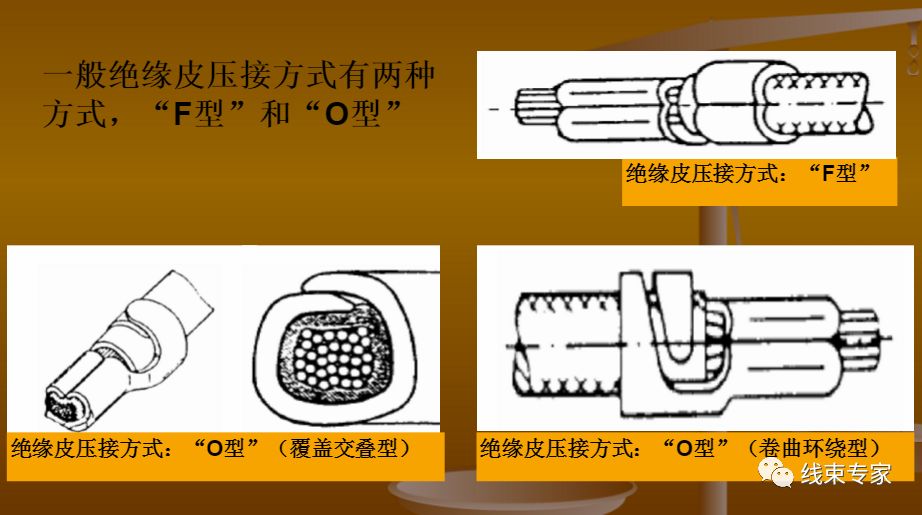

一般絕緣皮壓接方式有兩種方式，“F型”和“O型”

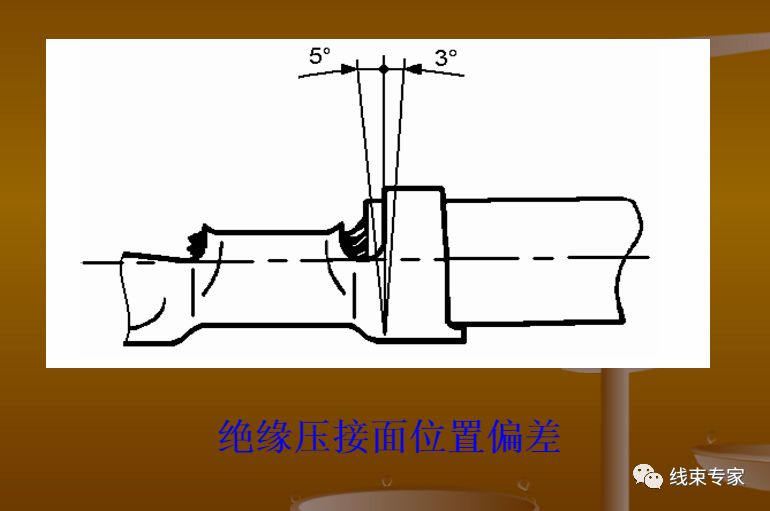

絕緣皮壓接傾斜角度的要求

帶防水膠堵絕緣皮壓接

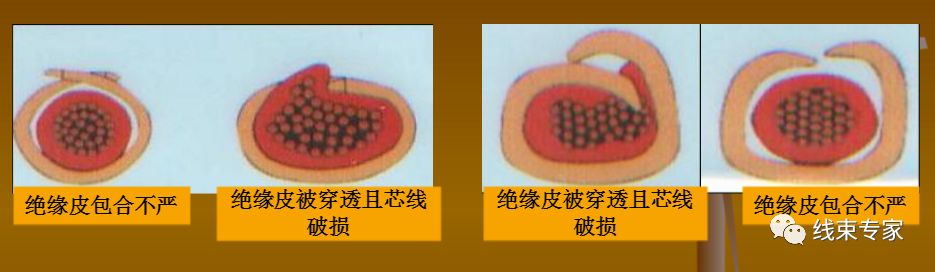

絕緣皮壓接不良

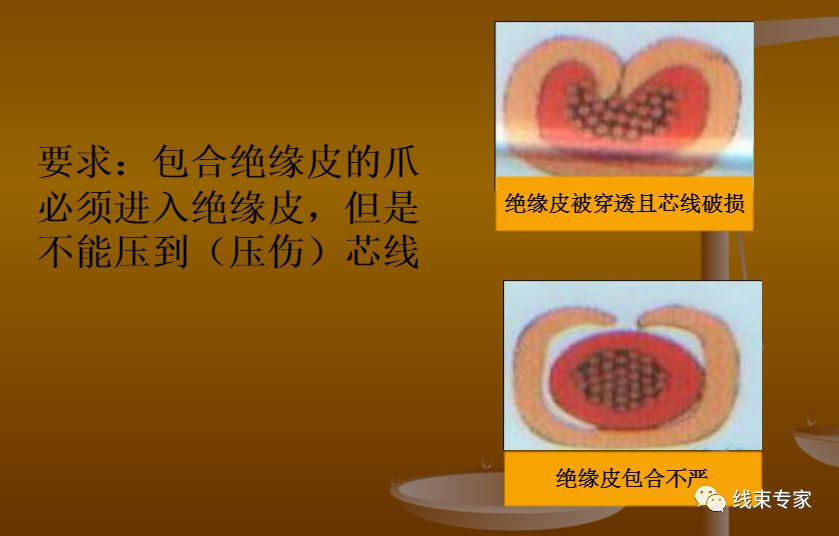

1，“F型”壓接要求及不良

要求：包合絕緣皮的爪必須進入絕緣皮，但是不能壓到（壓傷）芯線

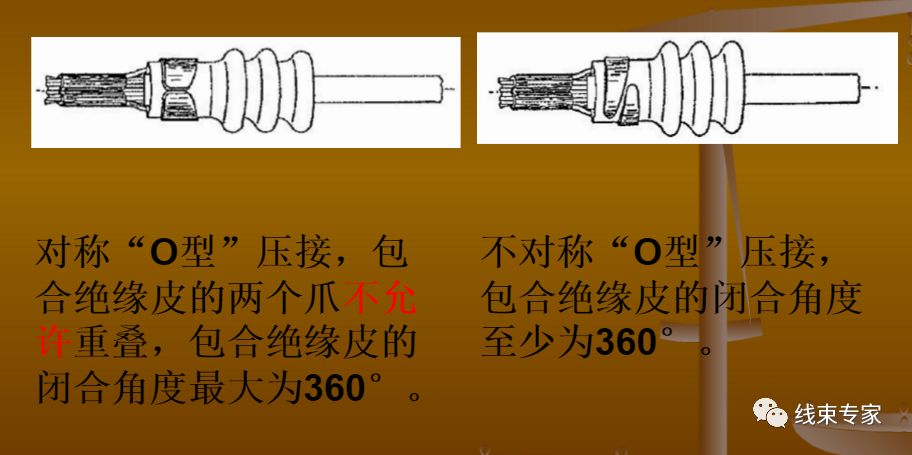

2，“O型”壓接要求及不良

要求：包合絕緣皮的爪包合絕緣皮至少1/3電線，同時也允許穿破絕緣皮，但是不能壓到（壓傷）芯線

要求：絕緣皮至少2/3被包合，同時也允許穿破絕緣皮，但是不能壓到（壓傷）芯線

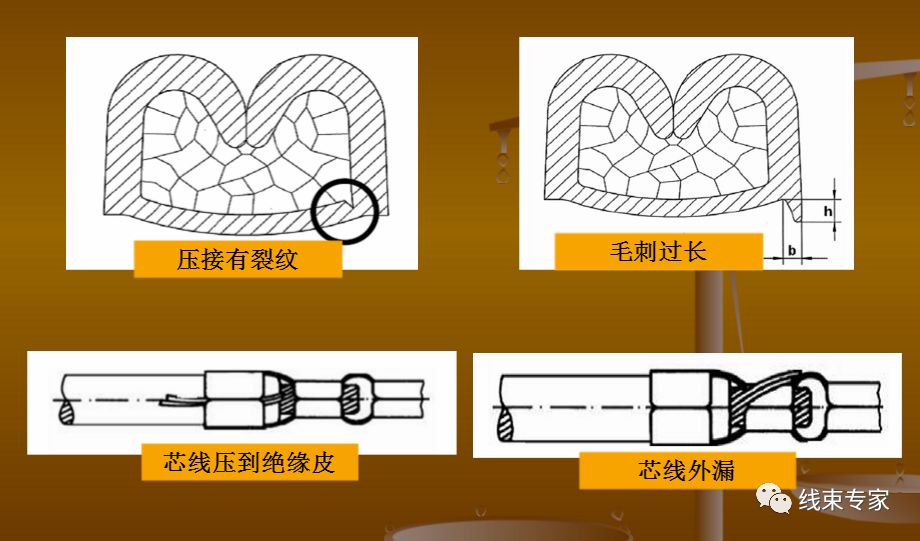

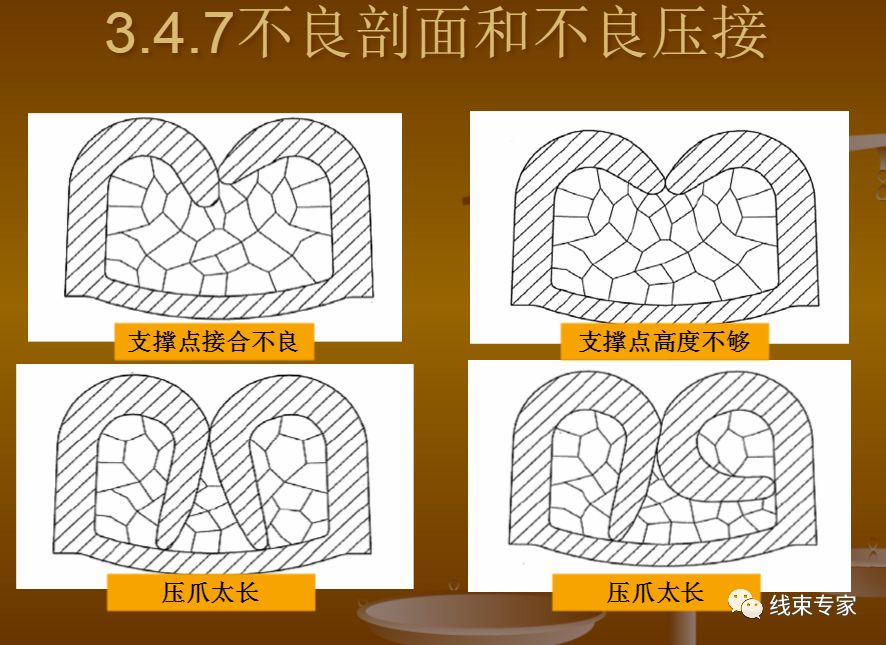

（四）壓接不良（范例）

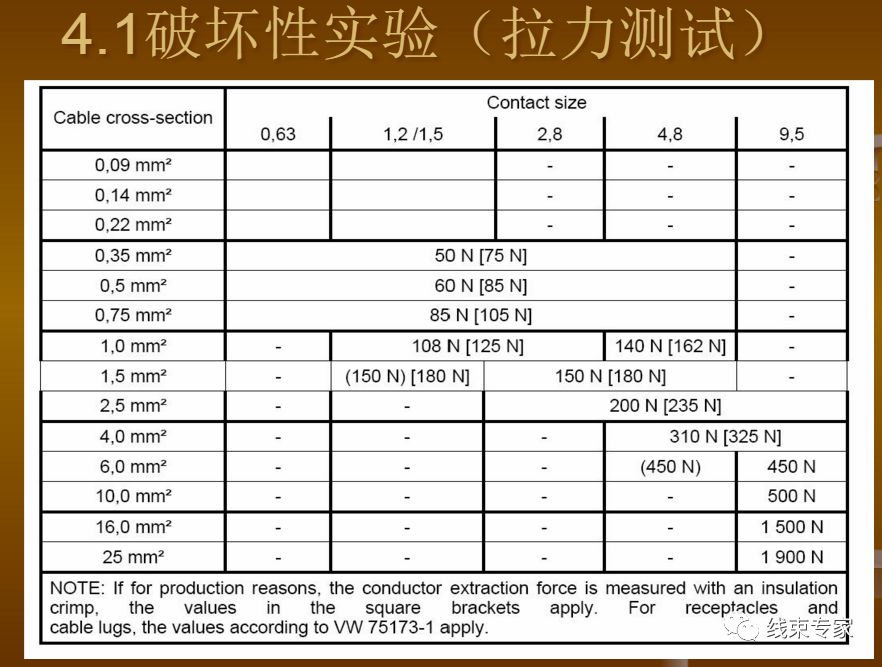

（五）部分截圖
