首先看一下，電子圍欄系統的拓撲圖吧

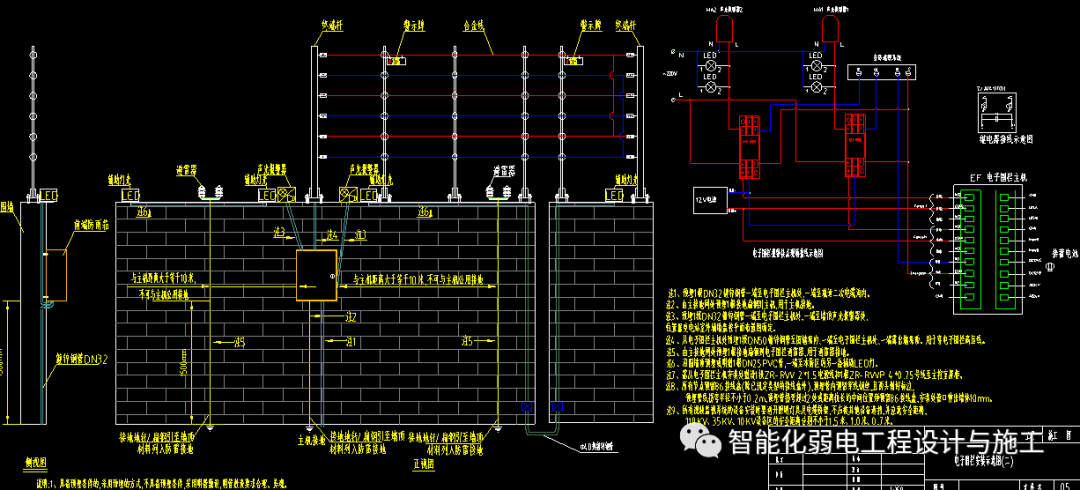

首先看CAD格式的

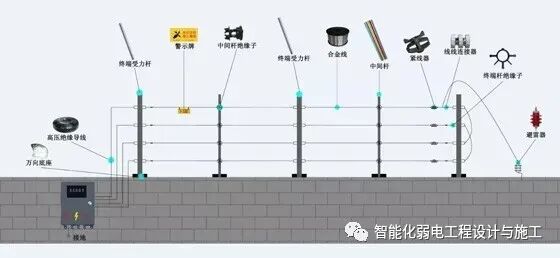

再看拓撲圖

脈沖電子圍欄系統設計案例

周界概述：

某小區周界總長約1300米，四周實體圍墻，地形基本規則，周界防范級別一般。

設計要點

防范等級

設計脈沖電子圍欄時，通常把防范等級分為三級：

①一般防范，采用四線制，防區分段不大于400米。

② 中等防范，采用四線制或者六線制，防區分段不大于200米。

③ 高等防范，采用四線制或六線制，防區分段不大于100米。（注：以上分級適合于安裝在圍墻上或圍欄上的電子圍欄系統，落地式電子圍欄防范等級的設計可以參照執行）。

設計初步：

     防區數量：6個防區，平均每個防區長度216米。

     電子圍欄線制：4線制，安裝在圍墻的頂部，向外傾斜30度角。

     合金線：采用高強度低阻不銹鋼專用合金線。

     受力柱：在每個防區起始端各安裝1根（防區間的受力柱，相鄰防區可以共用1根受力柱），在每個直角和銳角處各安裝1只受力柱。

     承力柱：在防區內直線段每20米安裝1只承力柱，在防區的鈍角處安裝1根承力柱，在高低落差處（落差小于0.5米）安裝2只承力柱。

     中間柱：每5米安裝1只中間柱

     電子圍欄主機安裝位置：安裝在每個防區的起始端，圍墻的內側，必須外加防雨箱，離地面最少1米處。

     電源取電：可以從中控室分2路布設到每個防區的電子圍欄主機箱內，也可以就近現場取電，電源線外必須套PVC管或者專用穿線管（鐵制彩管）。

     報警信號線：從中控室使用RVVP2*1.5的線纜布設到每臺電子圍欄主機箱內，報警信號線外必須套PVC管或者專用穿線管（鐵制彩管）。

     聲光報警 燈和避雷器安裝在距離電子圍欄主機最近的受力柱上。

     電子圍欄系統組網方式選擇：可以選擇通用報警主機/電子圍欄專用報警控制主機/電腦報警軟件管理，選擇三者當中的任何一種方式組網，都可以。

    通用報警主機組網：在監控中心采用1臺總線制的報警主機，和相對應的操作鍵盤，在每臺電子圍欄主機的防雨箱內安裝1只地址編碼模塊（如果周界上還裝用紅外對射設備，可以為每對紅外對射配置1只地址編碼模塊，接入電子圍欄系統的報警信號線上，組成一個統一報警系統），通用報警主機接收、處理和顯示每臺電子圍欄主機的報警信號，操作鍵盤可以撤防/布防。

專用報警控制主機組網：在監控中心設置1臺電子圍欄專用報警控制主機，報警信號線的一端接入報警控制主機的RS485接線端子上，報警信號線的另一端采用手拉手的方式，依次接入每臺電子圍欄主機內的RS485端口上（如果周界還有紅外對射，則不能接入此條報警信號線上）。

報警控制主機可以在中控室對前端的電子圍欄遠程控制，即：通過可以對電子圍欄主機進行撤防和布防，可以對電子圍欄主機進行高/低壓（例白天設為低壓，晚上設為高壓）工作模式的調節。還可以顯示報警類別（即斷線、短路或防拆），以及報警恢復，設置密碼等功能。

報警管理軟件組網：用報警管理軟件實現遠程管理6個電子圍欄報警防區。在電腦的RS232串口上接一只RS232/RS485轉換模塊，然后接入報警信號線的一端，報警信號線的另一端采用手拉手的方式，依次接入每臺電子圍欄主機內的RS485端口上（如果周界還有紅外對射，則不能接入此條報警信號線上）。

可以通過報警管理軟件設置前端電子圍欄主機的高/低壓（例白天設為低壓，晚上設為高壓）工作模式，對電子圍欄主機遠程進行布防/撤防操作，報警信號復位，軟件內有一個巡檢窗口，時時顯示防區編號、防區狀態、地理位置、防區總數、已布防數、未布防數；內置電子地圖，有警情時自動彈出電子地圖，能清楚顯示防區報警情況（報警的防區，報警方式，報警時間），并帶有報警聲音；主機有四種報警方式：斷線、短路、防拆、通信失敗；報警軟件有保留信息功能，可以進行查詢及打印；可設置用戶名及密碼，一般用戶和超級用戶，防止不必要的人誤操作。

電子圍欄配件數量的標準計算方法

配件名稱	作用	定貨標準數量
脈沖電子圍欄主機	產生高電壓低能量脈沖電壓，并判別報警與否。	一般，根據客戶要求和防區數量決定。
受力柱	為電子線纜提供張力支撐	在電子圍欄始端和末端，以及每個直角和銳角處都要使用1根，圍墻落差大于0.5米處都要使用2根。
承力柱	保證長距離電子圍欄使用時的強度。	直線每25米處以及每個鈍角處都要使用1根，在圍墻落差小于0.5米處都要使用2根。
中間柱	支撐電子纜線間保持標準間距，避免相鄰兩線碰觸。	一般要求不超過5米使用1根，（數量按標準5米1根計算），中間柱的數量＝周界長度/中間柱間距-受力柱數量-承力柱數量。
緊線器	用于拉緊電子圍欄合金線	緊線器數量=周界長度/100米*電子圍欄合金線線制。
線線連接器	用于連接合金線的接頭	線線連接器數量=受力柱數量*合金線線制*2
受力柱絕緣子	用于絕緣合金線和受力柱	受力柱絕緣子數量=受力柱數量*合金線線制
承力柱絕緣子	用于絕緣合金線和承力柱	承力柱絕緣子數量=承力柱數量*合金線線制
中間柱絕緣子	用于絕緣合金線和中間柱	中間柱絕緣子數量=中間柱數量*合金線線制
合金線	承載高壓脈沖電壓	合金線數量=周界長度*合金線線制*1.05
高壓絕緣線	用于連接脈沖電子圍欄主機和電子圍欄前端	高壓絕緣線數量=防區數量×電子圍欄主機到電子圍欄最上端合金線之間距離*合金線線制。 （標準方案數量=防區數量*30米）
避雷器	保護脈沖電子圍欄主機免遭雷擊。	避雷器數量=防區數量
警示牌	警示和告知作用。	警示牌數量=周界長度/10米。
接地樁	用于脈沖電子圍欄主機接地和避雷器接地。	接地樁數量=防區數量*2
萬向受力柱底座	用于把受力柱固定到圍墻頂上。	萬向受力柱底座數量=受力柱數量
萬向承力柱底座	用于把承力柱固定到圍墻頂上。	萬向承力柱底座數量=承力柱數量
萬向中間柱底座	用于把中間柱固定到圍墻頂上。	萬向中間柱底座數量=中間柱數量
中間柱底座固定夾	用于把中間柱固定到中間柱底座上。	中間柱底座固定夾數量=中間柱數量*2
終端受力柱絕緣子固定夾	用于把受力柱絕緣子連接到受力柱上。	終端受力柱絕緣子固定夾=受力柱數量*合金線線制
聲光報警器	用于每個防區的報警信號聲光提示。	聲光報警器數量=防區數量
