orcad中如何添加文本標注、圖形標注呢？

答：第一步，添加文本標注，執行菜單Place→Text，或者按快捷鍵T，會彈出的放置Text的文本屬性框，如圖3-43所示；

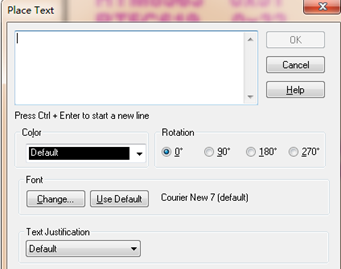

圖3-43 放置Text示意圖

第二步，在彈出的屬性對話框中輸入所需要標注的文字，按Ctrl+回車鍵可以換層；

第三步，Color屬性中，設置添加的文本文檔的字體顏色，Rotation選項中可以選擇添加的文本文檔的角度；

第四步，Font選項中可以設置添加的文本文檔中的字體類型、字形以及大小；

第五步，添加圖形標注，可以添加不同形狀的標注，執行菜單Place→Rectangle/Elipse等，或者是點擊右側的圖形菜單選擇圖形，如圖3-44所示；

圖3-44 放置圖形示意圖

第六步，任意選擇一種圖形放置后，雙擊該圖形的屬性框，可以對圖形框的屬性進行設置，可以選擇填充的樣式、外形走線的樣式、外形走線的寬度以及填充的顏色，如圖3-45所示。

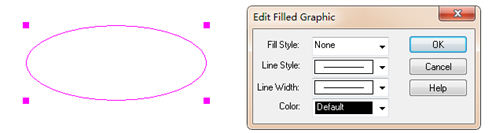

圖3-45圖形標注屬性示意圖
