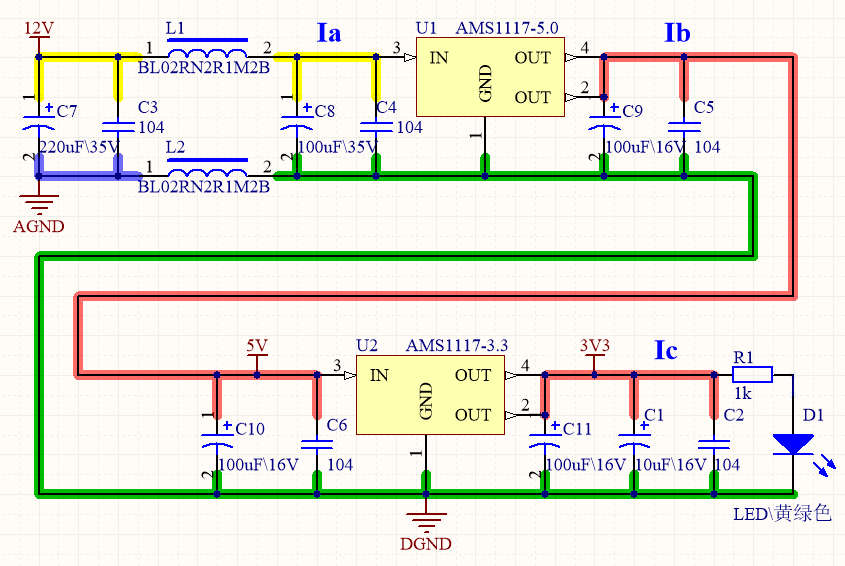

圖1：線性電源降壓12V轉5V

幾塊電路板打樣好后，測試均發現AMS1117-5.0芯片燙手，負載電流100mA多，也滿足芯片手冊里面的參數：

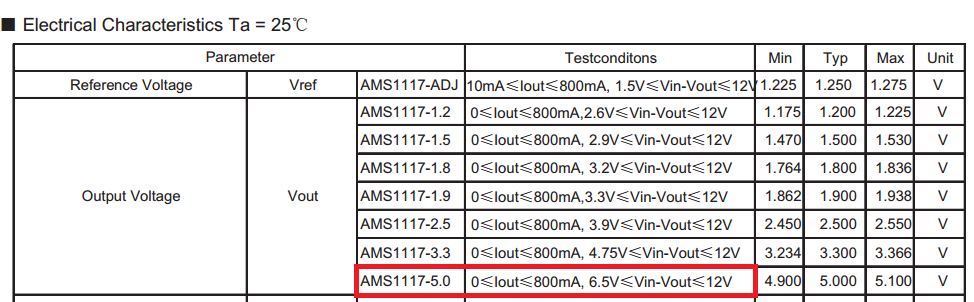

圖2：AMS1117參數

線性電源的特點：輸入電流 = 輸出電流。在圖1里，Ia = Ib = Ic，芯片U1（AMS1117-5.0）輸入輸出電壓相差12V - 5V = 7V，此時損耗功率至少 7V × 100mA = 0.7W，這就是U1燙手的原因。

吸取教訓后，不得不采用BUCK電路降壓，該電路作為模塊使用多年，穩定可靠：

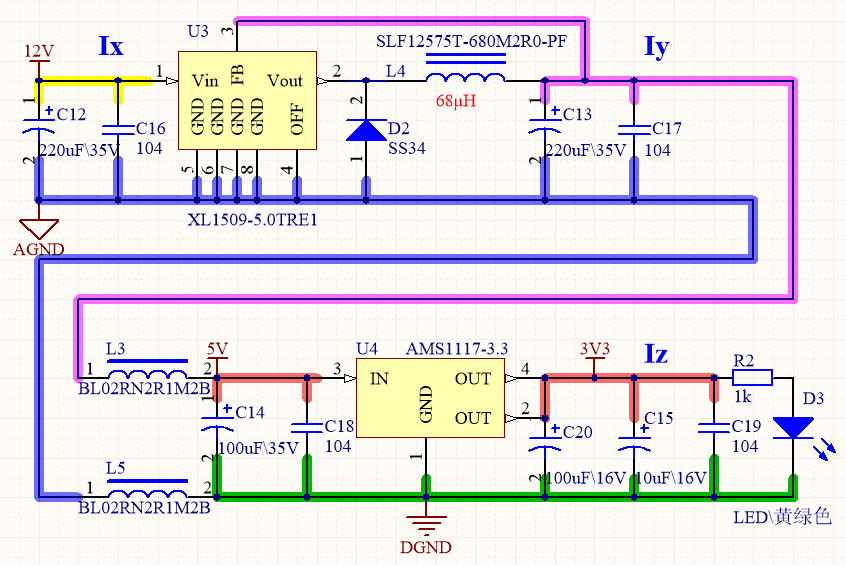

圖3：開關電源降壓12V轉5V（BUCK電路）

BUCK電路的開關電源特點：η × 輸入功率 = 輸出功率，η × 12V × Ix = 5V ×  Iy

η為轉換效率，計算得出 Ix ≈ 50mA。

圖4：BUCK芯片效率

總結：線性電源輸入輸出的壓差大，要注意是否會導致芯片過熱，加速芯片老化，埋下質量隱患。設計人員一定要嚴謹，做到精益求精。
