在制造行業，對高速銑普遍存在以下錯誤觀念：

1）高速銑床只是一臺配了高轉速主軸的銑床

2）主軸轉速越高，加工速度就越快

3）高速銑床只是為了取代一般的傳統銑床

4）20000 轉的主軸已足夠模具生產的需求了

5）高速銑床只是軸向服務器加大加快

6）高速銑床只能加工電極

7）………

事實上，高速銑床是一種新的工藝技術與應用

要想要發揮出高速切削的效能，就必須個個環節的緊密配合，如果有其中一個環節搭配不佳，將無法發揮高速切削的效能。

1）高速的刀桿與刀具

2）高速的主軸

3）高動力的XYZ軸

4）高速的CNC控制器

5）高速的程序策略

01

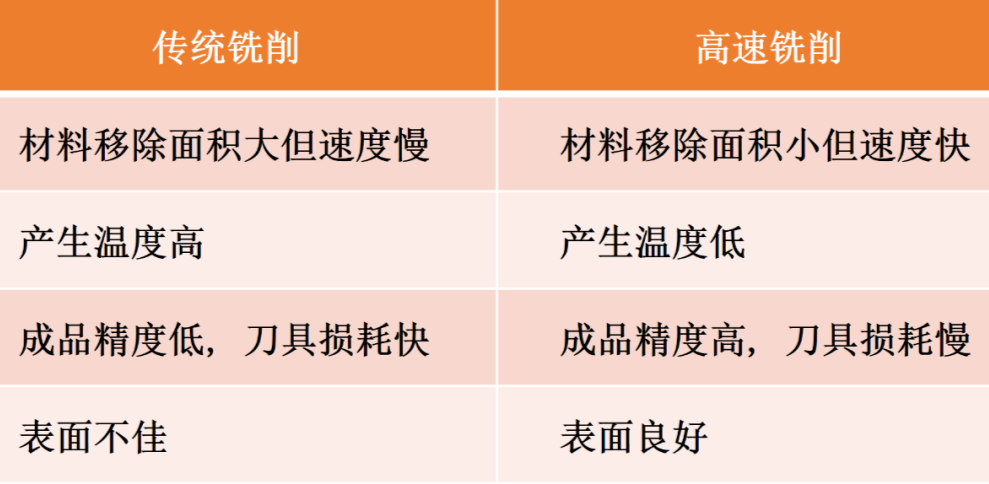

高速切削時的基本情況

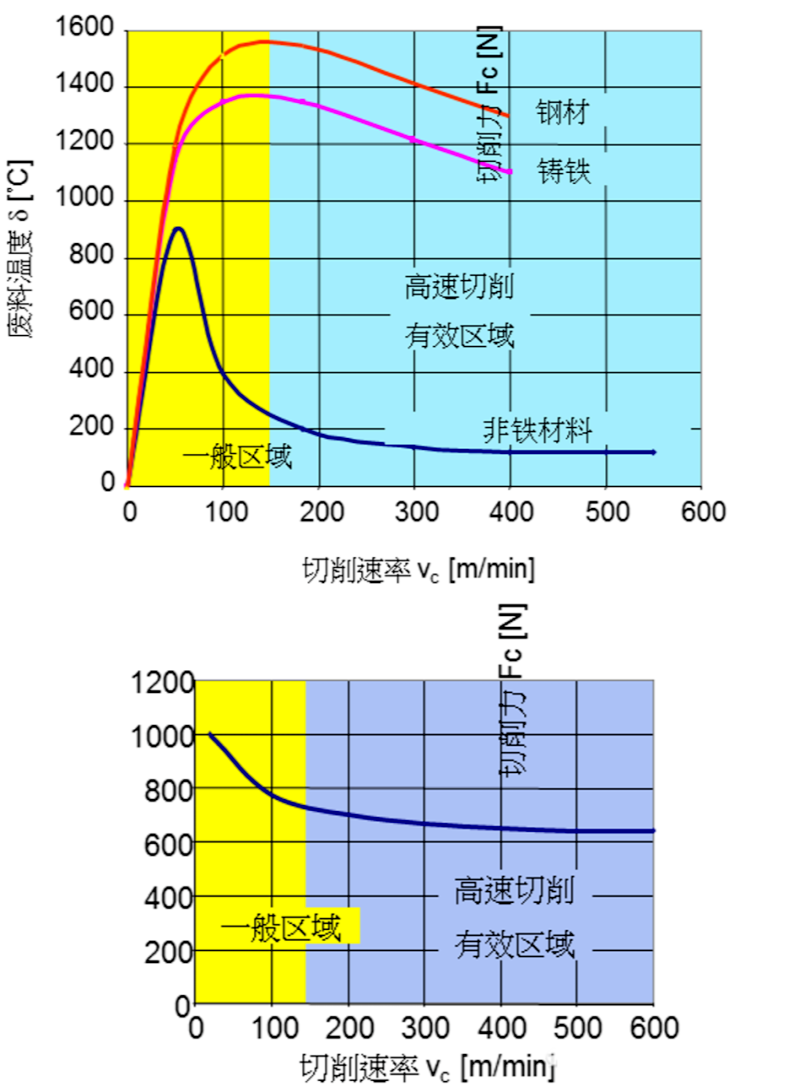

隨著轉速增加到一定程度時，則刀具的溫度和切削力反而會逐漸下降。這種現象被用在了高速銑削技術中。

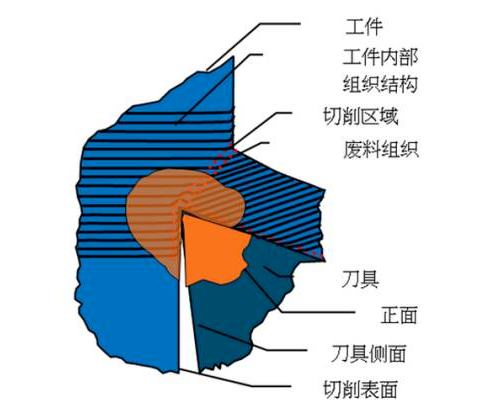

傳統銑削狀態

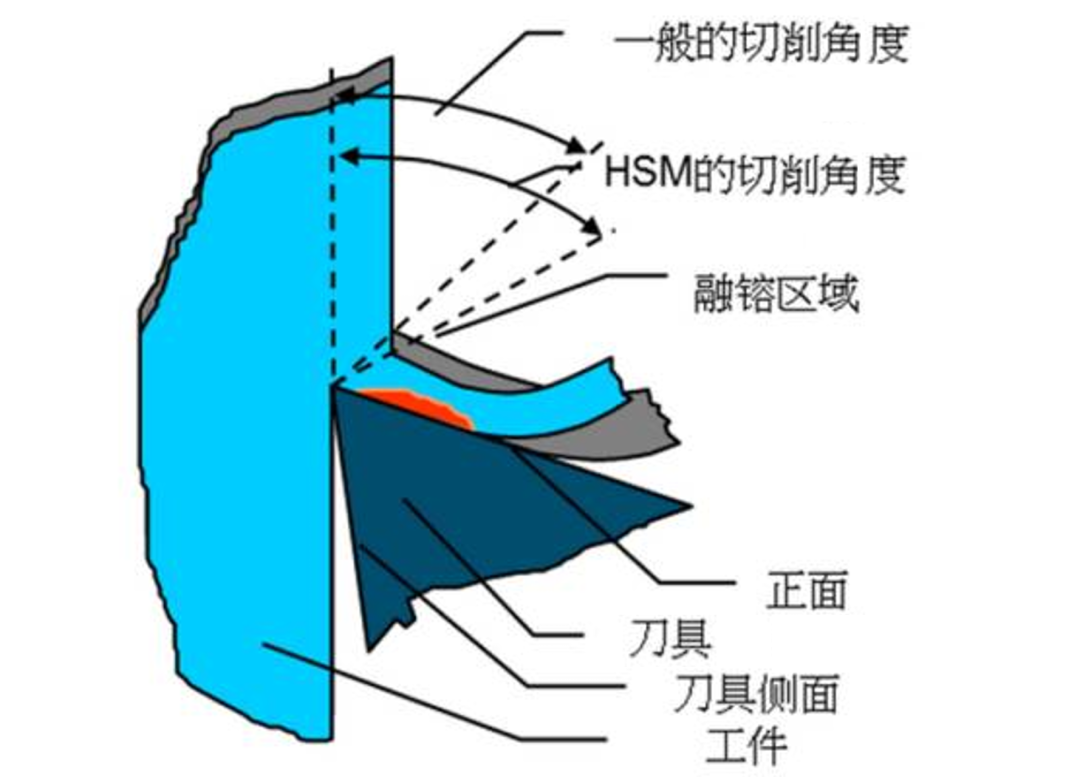

高速銑削狀態

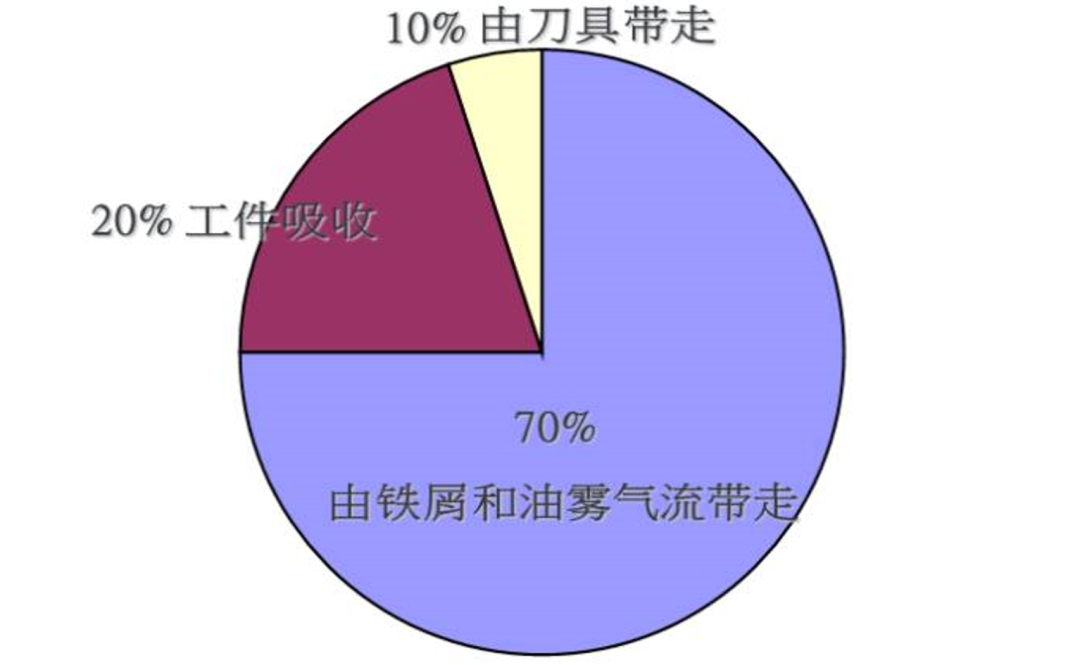

高速切削熱源的分散比率：

02

高速銑削與高速銑削理念的區別

高速銑削(HSM)和高效能銑削(HPM)的加工理念是不一樣的。舉例：粗加工淬硬鋼，材料硬度大于55HRC，它們的加工理念示意圖如下。

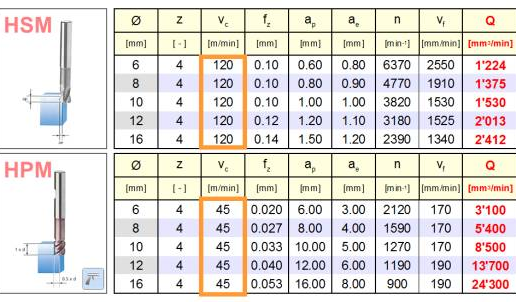

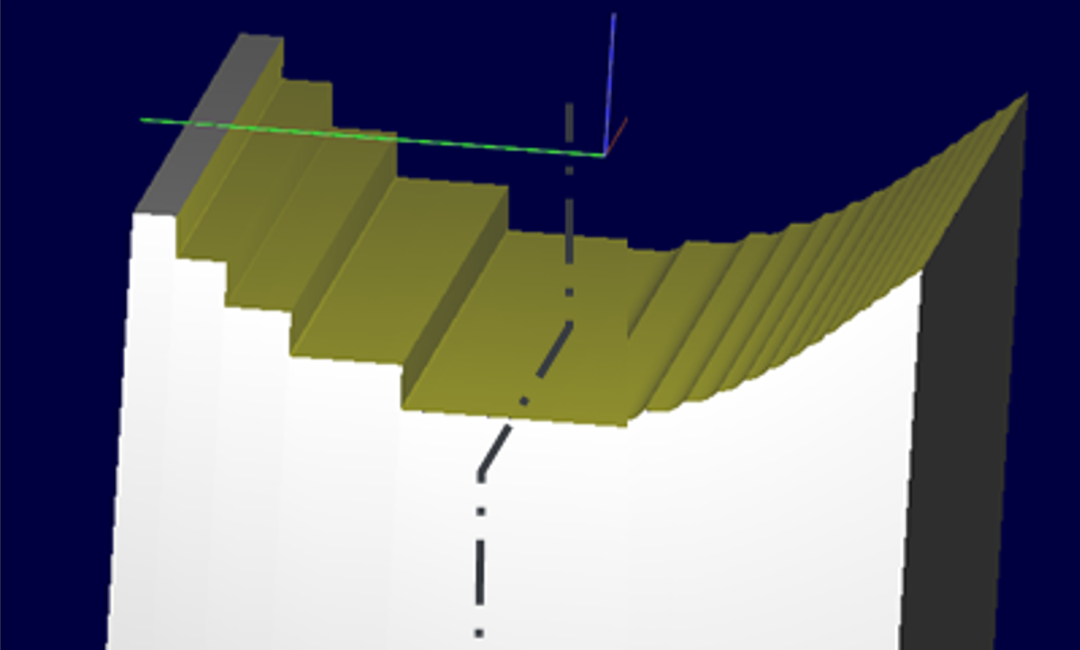

HPM（左）與HSM（右）加工理念示意圖

03

高速銑削的應用范圍

1）為了與主軸規格相匹配，保證加工的穩定性和安全起見，刀具直徑不超過16mm (HSK-E40)。

2）與傳統銑削相比，高速銑削的切削去除率相對比較小，對于小零件和模具加工應用非常適合。

3）可應用于薄片加工、微細加工等新的加工應用。

4）是軟材或超硬材料的新理念加工工法。

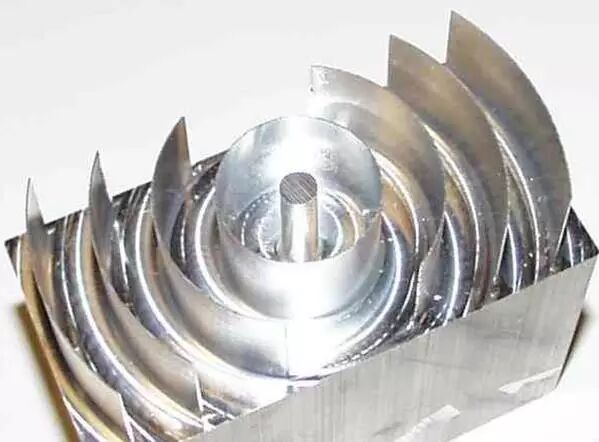

例:  鋁件，壁厚為0.5mm，如果沒有高速銑削技術該零件可能無法生產。

04

高速銑削的重心環節

（1）高速配合的刀桿與刀具

實際上，并不是機器在做切削，而是刀具！刀具就像汽車的輪胎，是汽車中唯一接觸地面的零件。在賽車中良好與合適的輪胎是致勝的關鍵，刀具的選擇及加工條件可以依照刀具商所提供的資料, 但使用者仍需依實際加工情況予以調整。

選擇刀具的標準：

1）直徑（根據工件幾何尺寸、精度）

2）類型（粗加工、精加工、開槽、3D輪廓、邊緣加工…）

3）形狀（球刀、圓鼻刀、多刃銑刀 ..)

4）材料（高速鋼、硬質合金、金屬陶瓷、金剛石、立方氮化硼CBN）

5）刀具涂層 （TiN、TiCN、TiAlN …）

6）品質（徑向跳動,形狀精度, 動平衡, 剛性）

（2）高速主軸

實際上，高速的主軸就像F1賽車內的引擎高轉速與高動力。

主軸大略可分為兩種規格：

1）有軸承的=> 高扭力，目前最高速度能達到5.4萬轉。

2）無軸承的（氣體帶動）=>低扭力，但轉速非?？欤?gt;100krpm） 。

高扭力容許較大材料的切削，使用較大的刀具與較硬的材料。高轉速容許較快的切削速率與達到HSM的效果。

（3）高動態性能的各軸

實際上，機器本身的床臺結構就好比車子的底盤，強壯安全的吸收沖擊與震動。

傳統的硬軌可以通過機臺上的調整來獲得較佳的精度，但是它無法達到線性滑軌所能達到的高速加工。高速的各軸及堅固的床身結構，加速度是關鍵因素，高加速度的各軸減少時間上的浪費，更好的切削表面，刀具磨損低。

（4）高速銑削控制器CNC

實際上，控制器如同駕駛員，它的操作技能決定了賽車的勝負它需要有前瞻性、靈敏度和快速的反應能力。

（5）高速銑削的CAM加工策略

實際上，有許多條路可以從一點到達下一個點，可是所有的路徑都會在速度，表面等產生不同的效果。
