建筑電氣從廣義來講是以建筑為平臺，以電氣技術為平臺手段，在有限空間內，為創造人性化生活環境的一門應用學科。

從狹義來講就是在建筑中，利用現代先進的科學理論及電氣技術（含電力技術，信息技術以及智能化技術等），創造一個人性化生活環境的電氣系統，統稱范圍建筑電氣。很多電氣初學者都不會看圖紙，今天就給大家分享一下建筑電氣識圖基礎知識，供初學者們參考學習。

電氣設計平面圖主要用來表示電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。

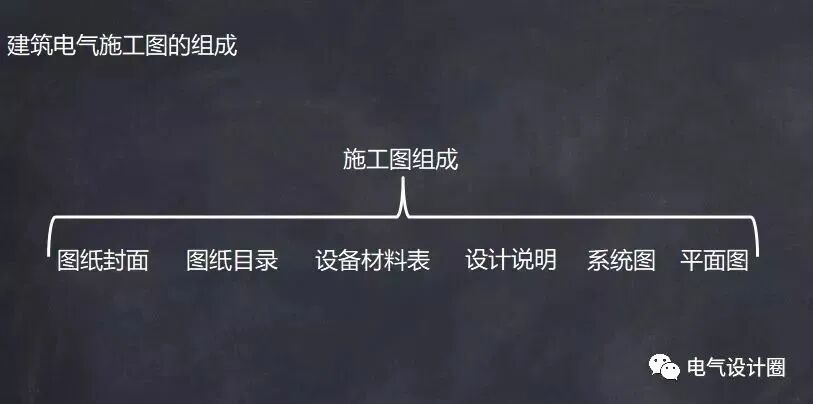

（1）電氣施工圖的識讀

設計說明：

設計說明是一套圖紙的靈魂，起到了總綱挈領的作用，通過設計說明，可以參透一個設計的設計思想。

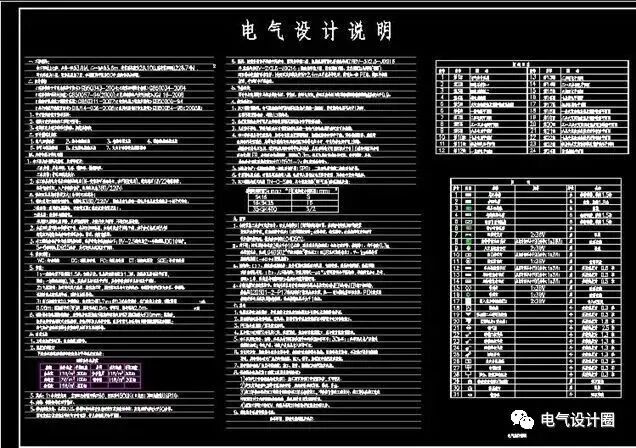

（設計說明）

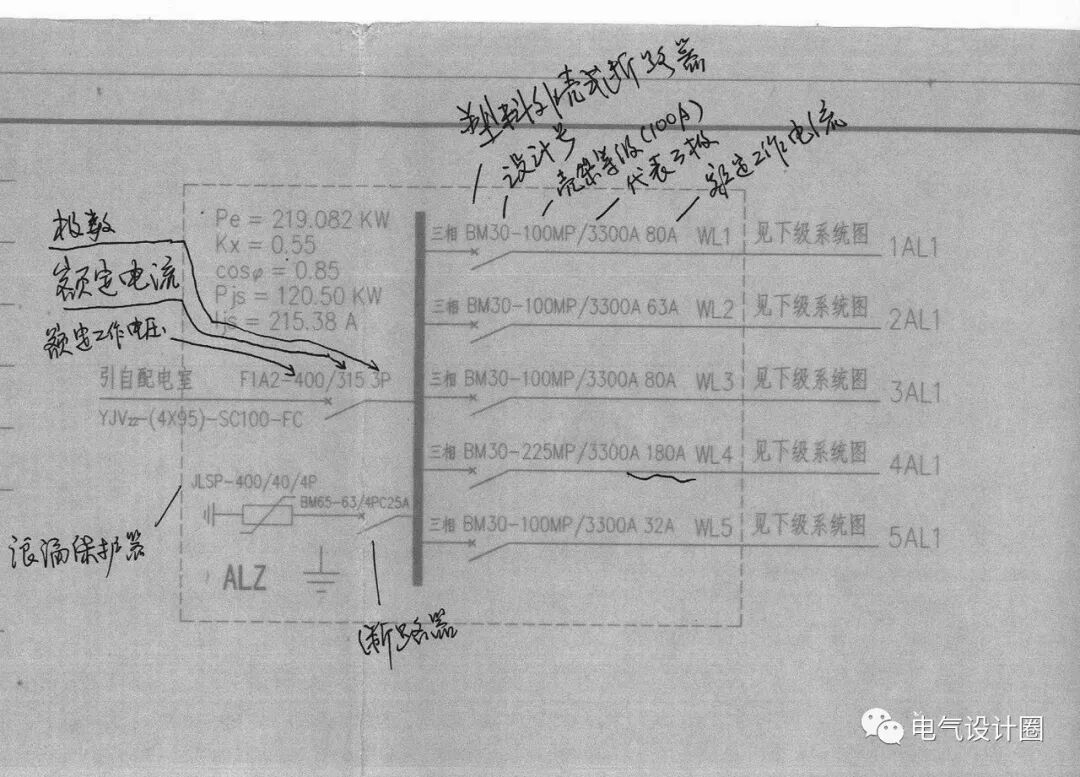

系統圖：

用規定的符號表示系統的組成和連接關系，它用單線將整個工程的的供電線路示意連接起來，主要表示整個工程或某一項目的供電方案和方式，也可以表示某一裝置各部分的關系。

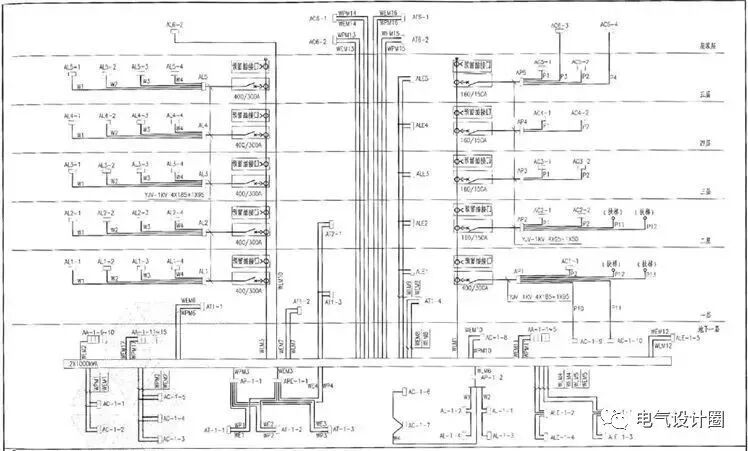

（系統圖）

平面圖：

是用設備、器具的圖形符號和敷設的導線（電纜）或穿線管路的線條畫在建筑物或安裝場所，用以表示設備、器具、管線實際安裝位置的水平投影圖。是表示裝置、器具、線路具體平面位置的圖紙。

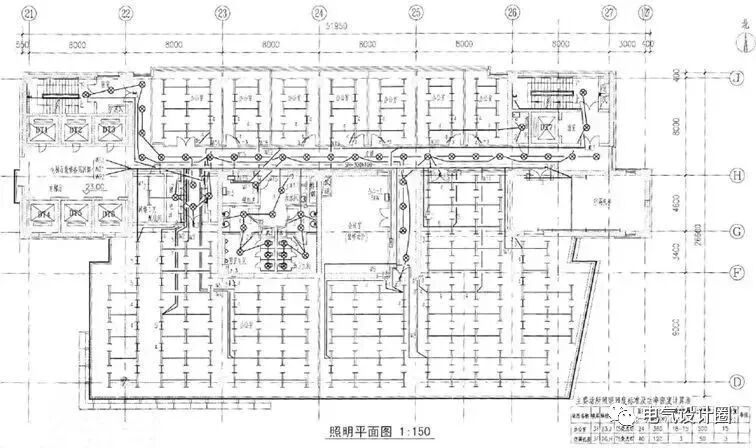

（平面圖）

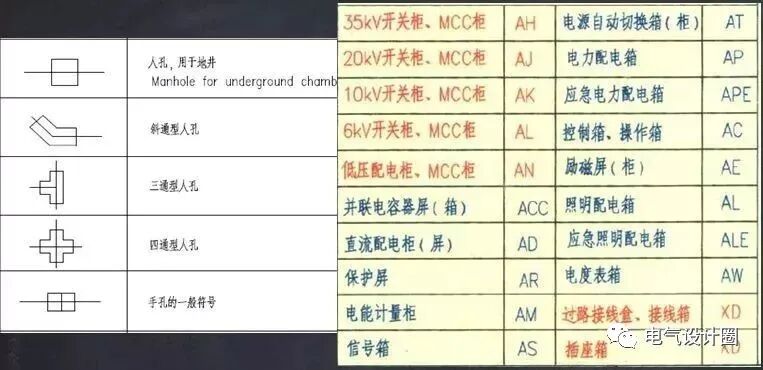

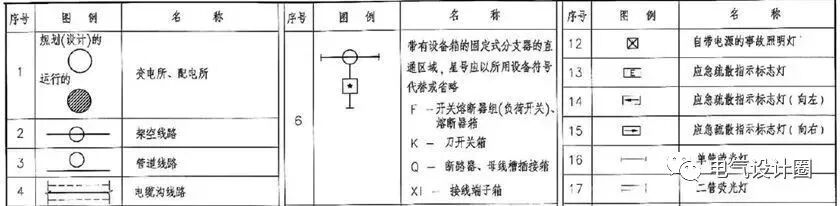

（2）常用的圖形、符號及解析

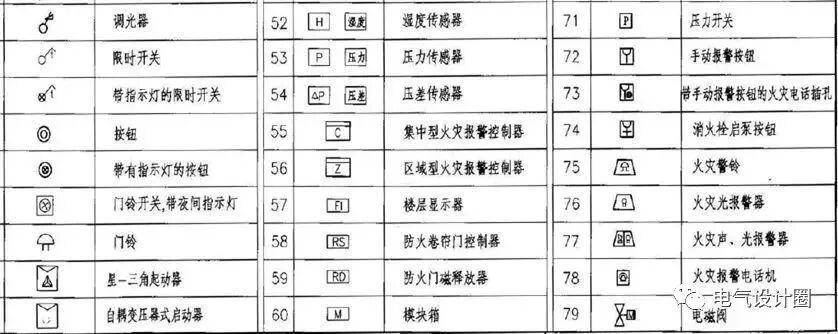

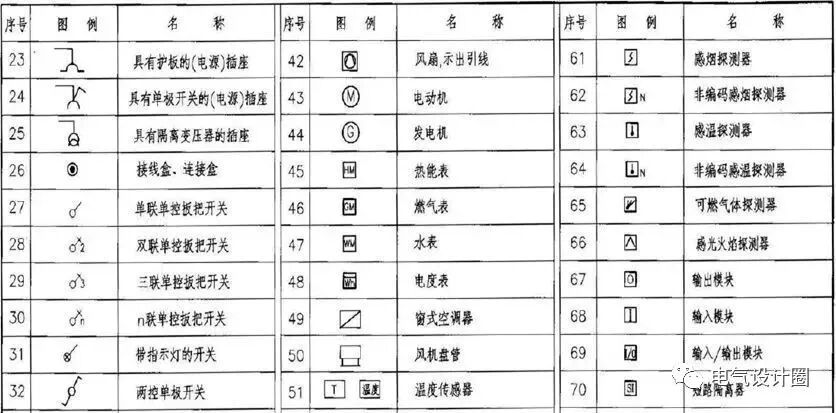

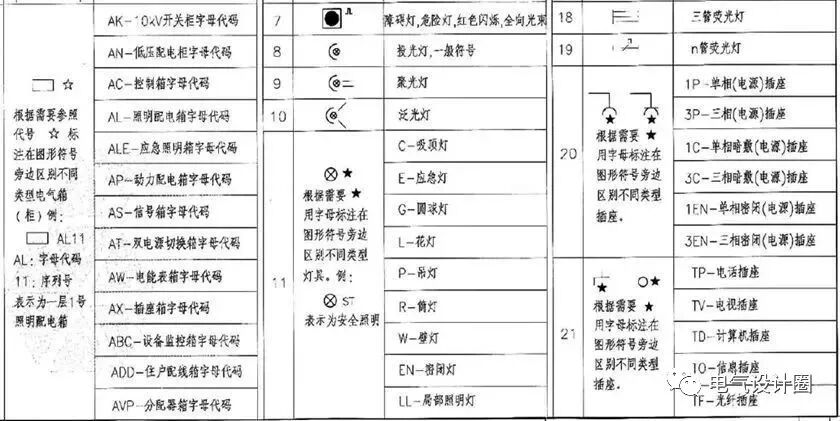

（強電圖例-1）

（強電圖例-2）

（強電圖例-3）

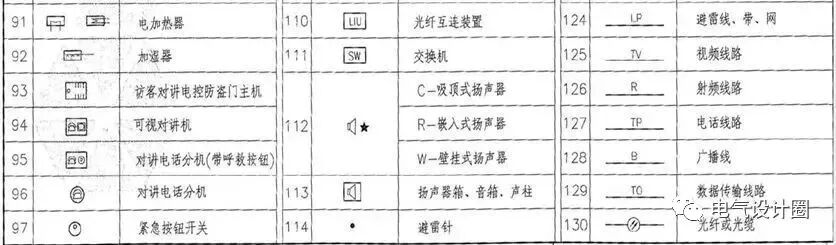

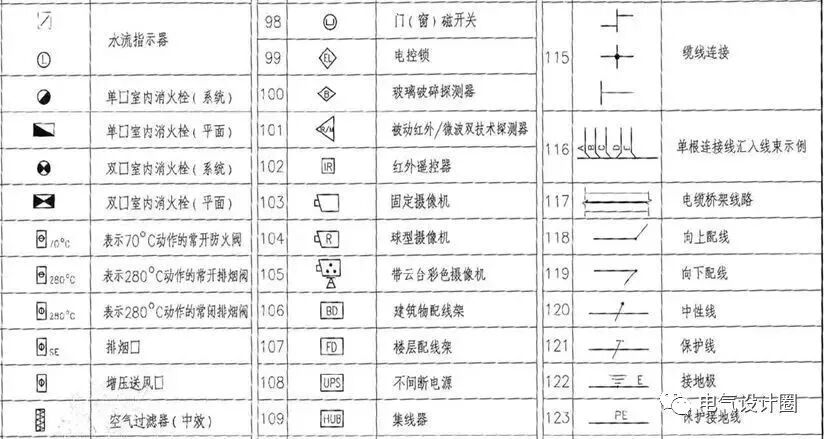

（弱電圖例-1）

（弱電圖例-2）

（弱電圖例-3）

（弱電圖例-4）

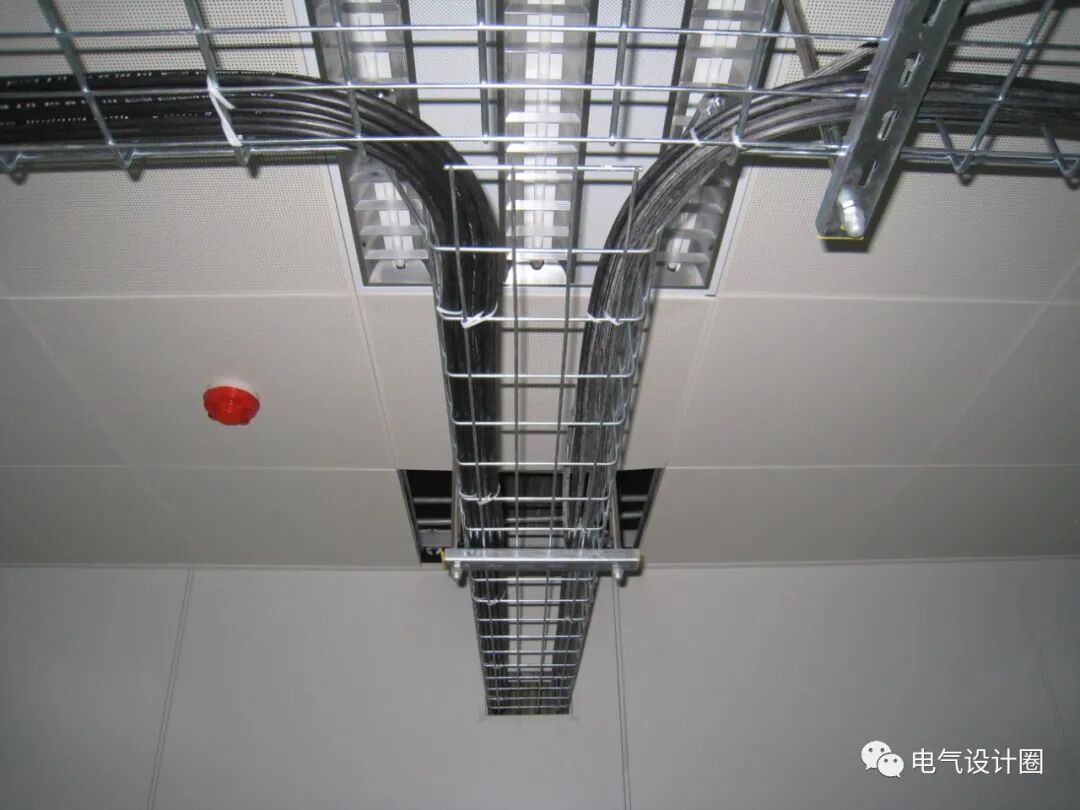

（3）電線電纜的敷設方式

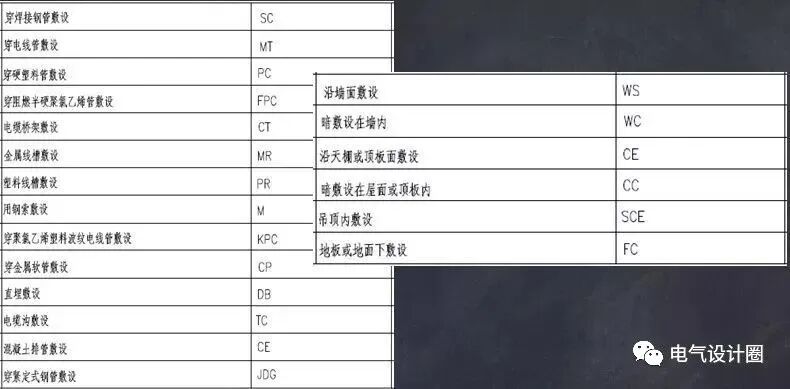

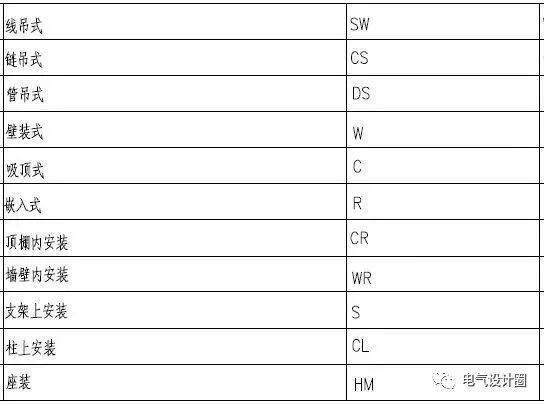

（4）照明燈具的安裝

（5）電纜、電線和母線的認識

電纜分類：

• 電力電纜：用于傳輸電能 如：YJV
• 控制電纜：用于傳輸控制電流；常用控制電纜：KVV KVLV
• 通信電纜：用于傳輸信號和數據

① 電話電纜：HYY HYV

② 同軸射頻電纜：STV-75-4

電線/纜型號字母含義：

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯。

B－平型（扁形）。

S－雙絞型。

F－耐高溫

P－編織屏蔽

Y—預制型、一般省略，或聚烯烴護套

母線：

主要用于高低壓配電所

①TMY：硬銅母線

②LMY：硬鋁母線

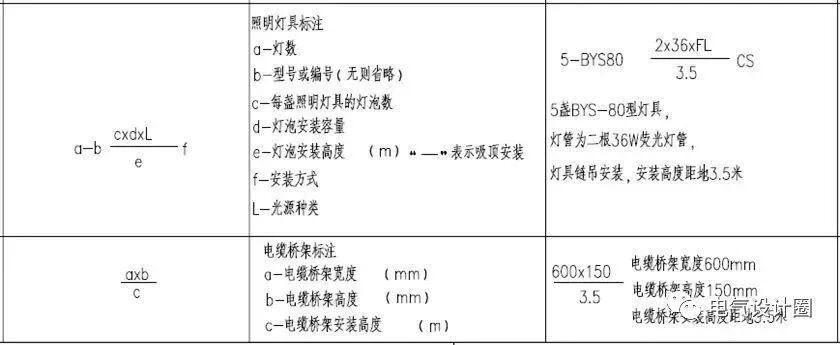

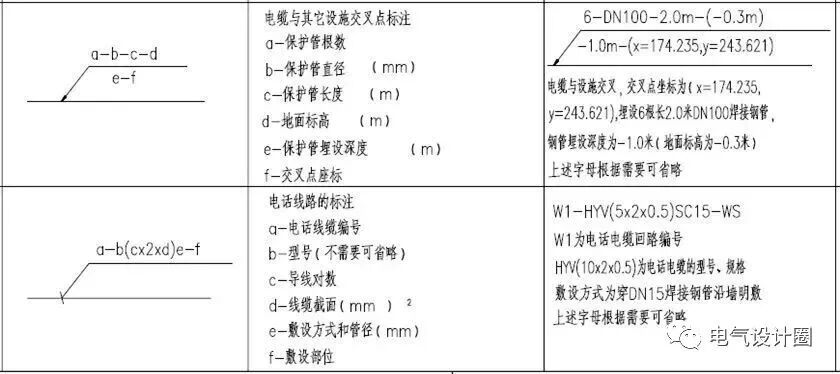

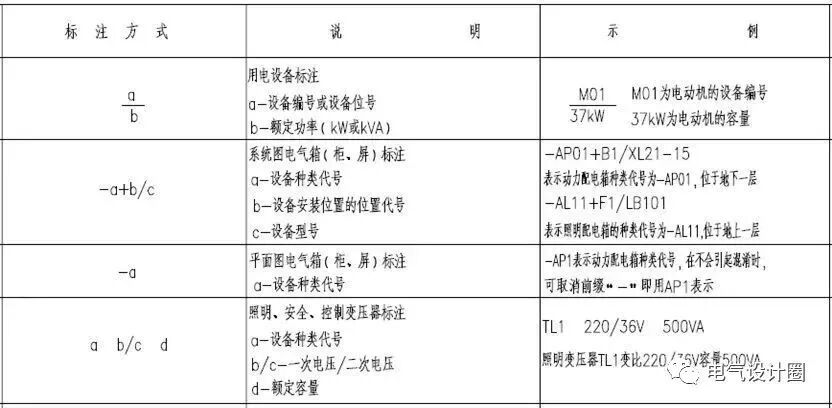

（6）設備、導線標注方式

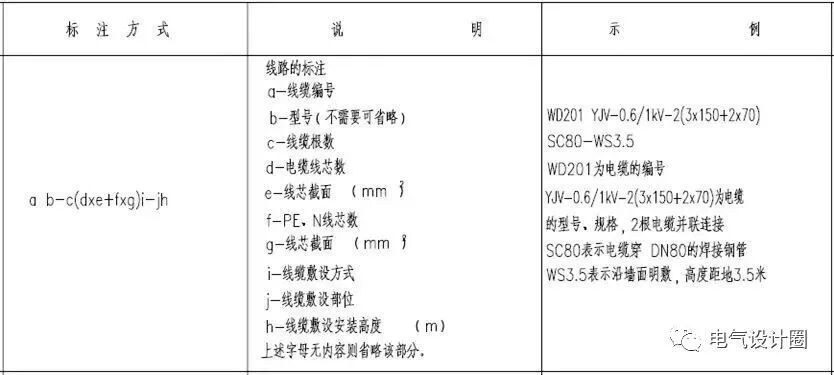

（標注-1）

（標注-2）

（標注-3）
