記得在剛工作的時候，去一個廠里面面試電工工作。里面的一個負責人就曾經出過這個問題。說，如何用一個按鈕控制接觸器的啟停？

當時，人就有點懵了。出乎意外的，被人考了這樣一個題目。其實呢，在學校那會兒，似乎也聽某些同學得意洋洋的炫耀過。當時，授課的老師說，這個電路沒什么價值，不提倡使用。所以當時也就沒怎么在意。

誰曾想到，現在，居然有人要考咱這個電路。當然，后來自然沒考上，黃了。出了個奇葩的問題，心里暗暗的好笑又好氣。

今天，舊事重提，仍然再談?wù)勥@個一鍵啟停的電路。心里反而坦然了許多，多年的工作，接觸許多形形色 色的設備電路圖。繪畫，分析，改良，實施……。自然回頭再來看這個電路圖，也能得心應手了，充容了許多。

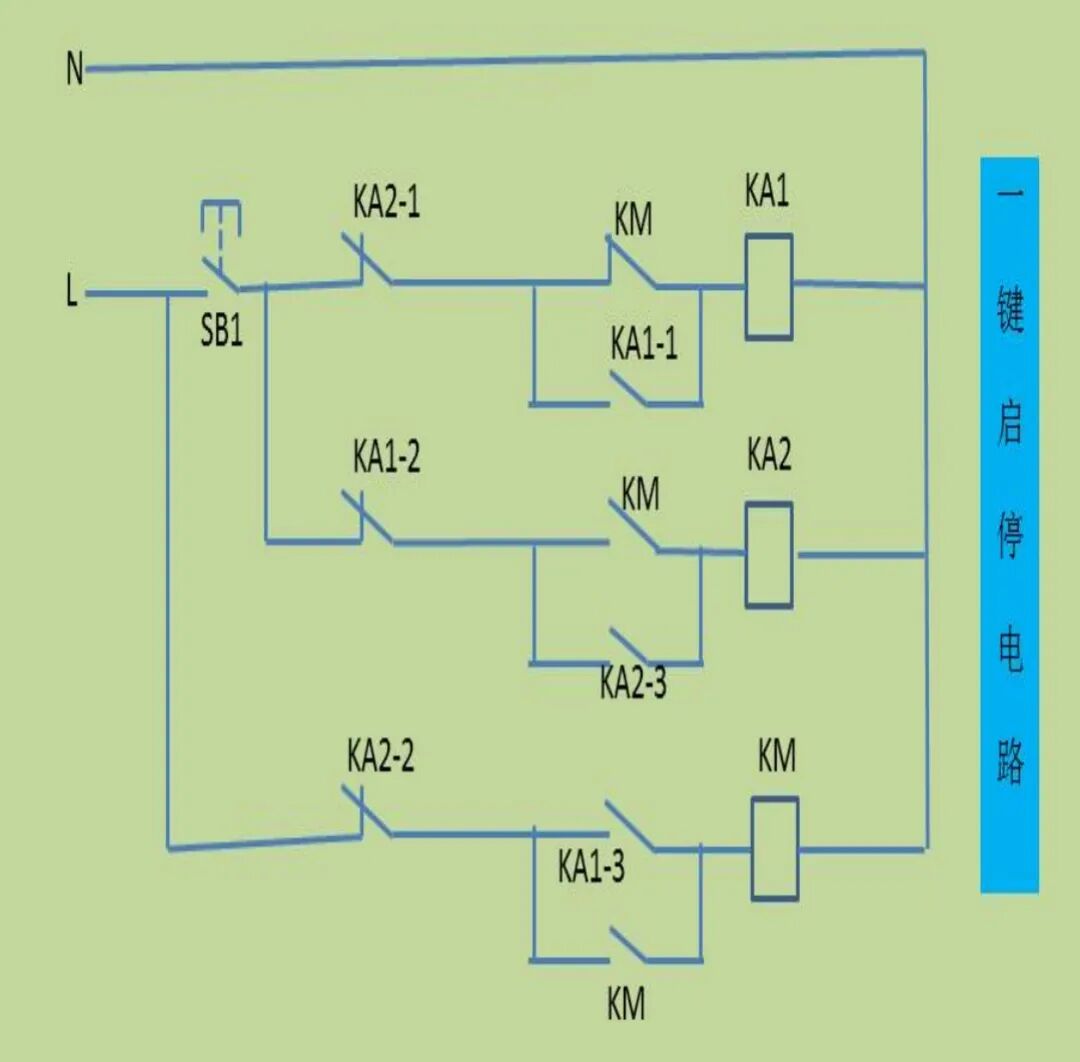

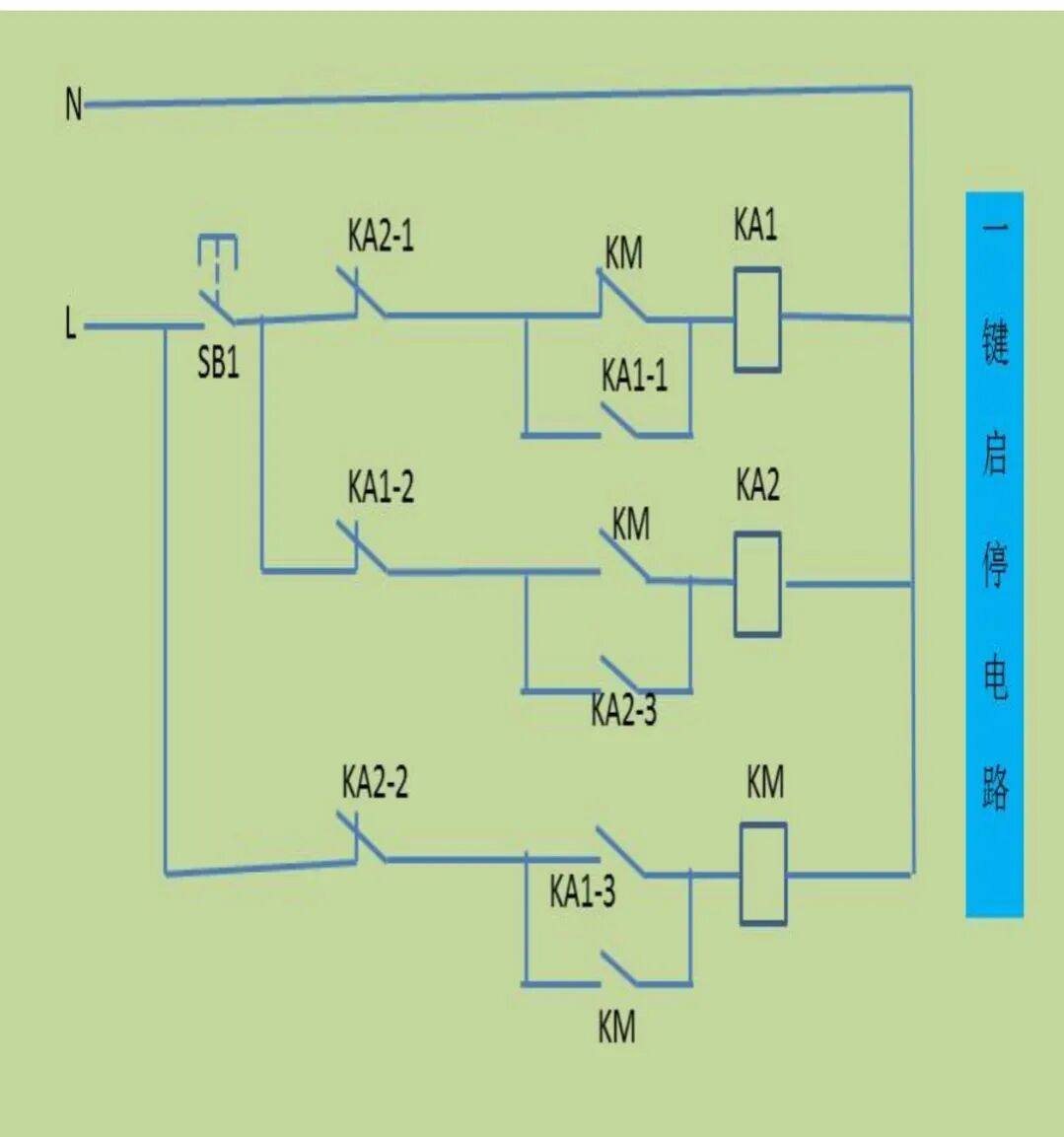

好了，閑話少說，今天讓我們一起，重溫一下，當年的電路圖是如何工作的。其實后來呢也發現，居然也有設備上采用的。

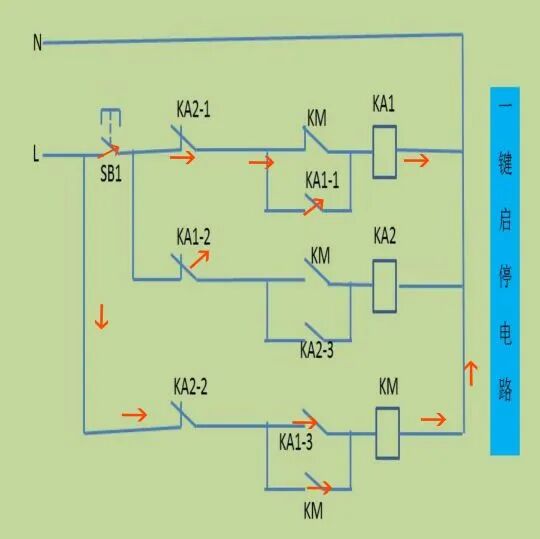

當按下啟動按鈕SB1后→KA1線圈延KA2-1→KM常閉→KA1線圈→零線

KA1-2斷開，KA1-1閉合，KA1-3閉合→KM得電并自保。

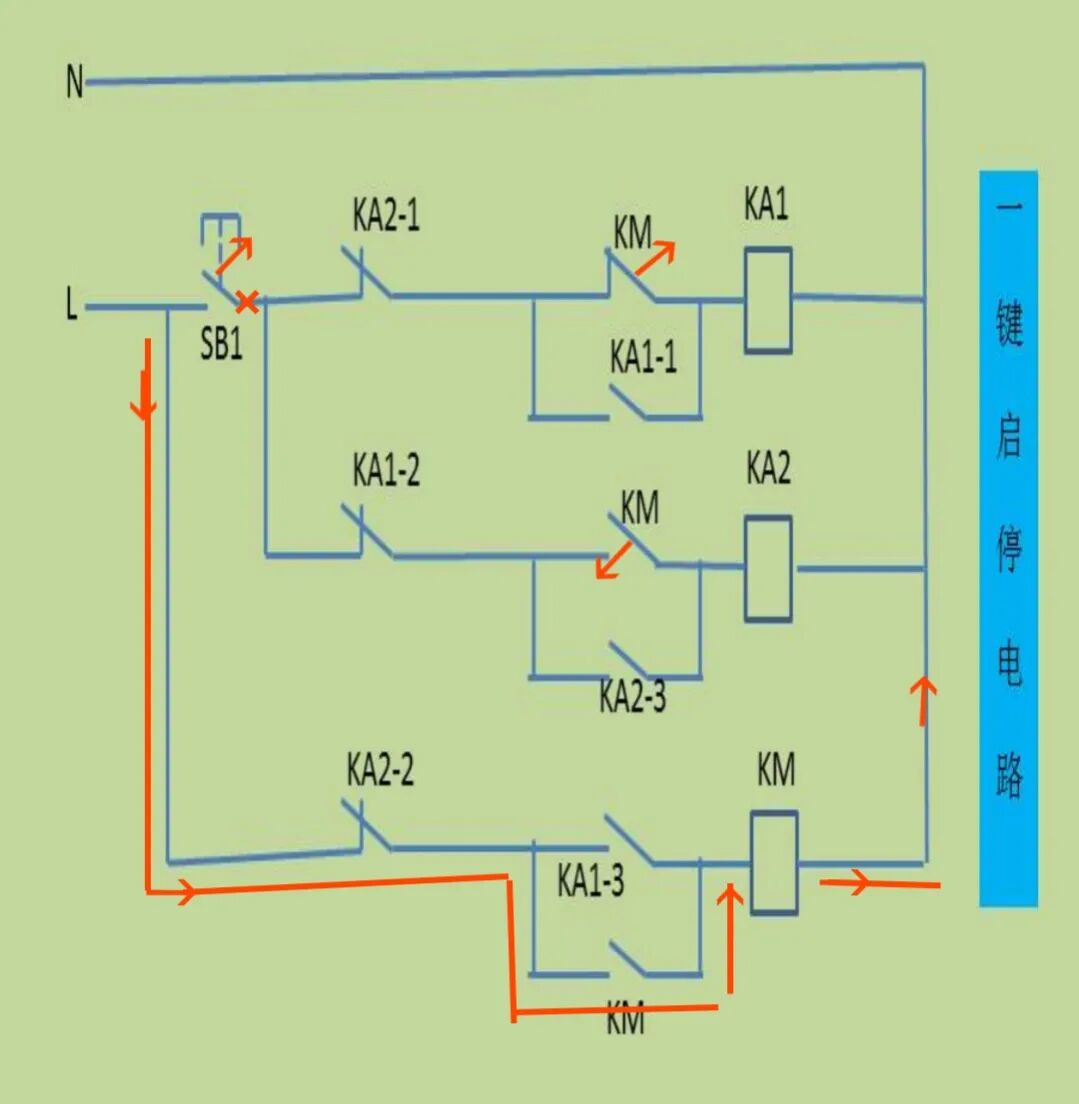

松開按鈕SB1，后面電路不通，單km得電吸合，電機工作。同時，km兩個輔觸點在電路圖中已改變狀態。

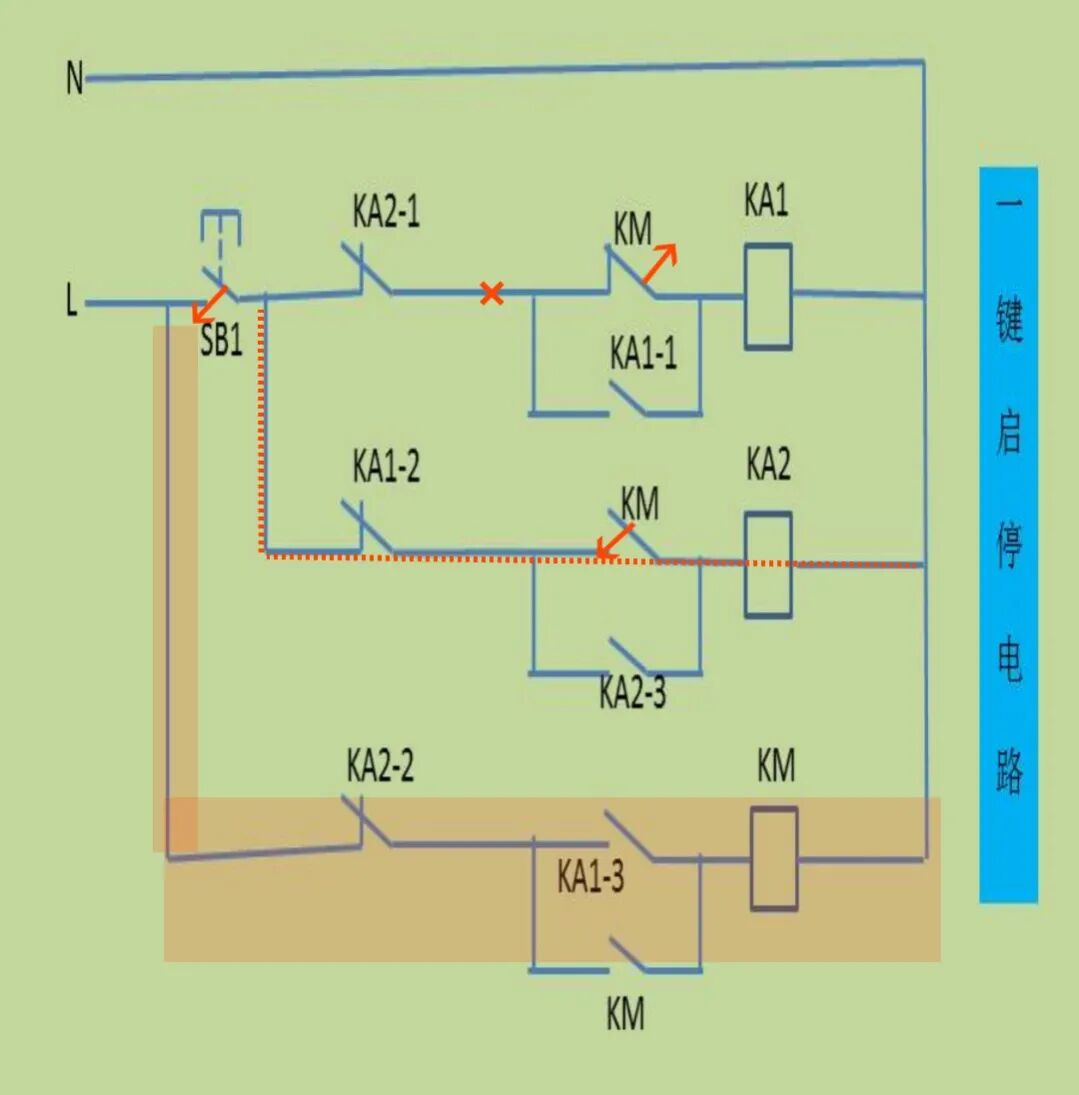

當再第二次按下，按鈕SB1時，由于km常閉觸點已斷開，所以中繼ka1不能得電。電路到此為止，后面不能過去。

但ka2此時是可以得電動作的，借km常開輔觸點，此時是出于閉合狀態的。所以ka2得電動作。

ka2得電

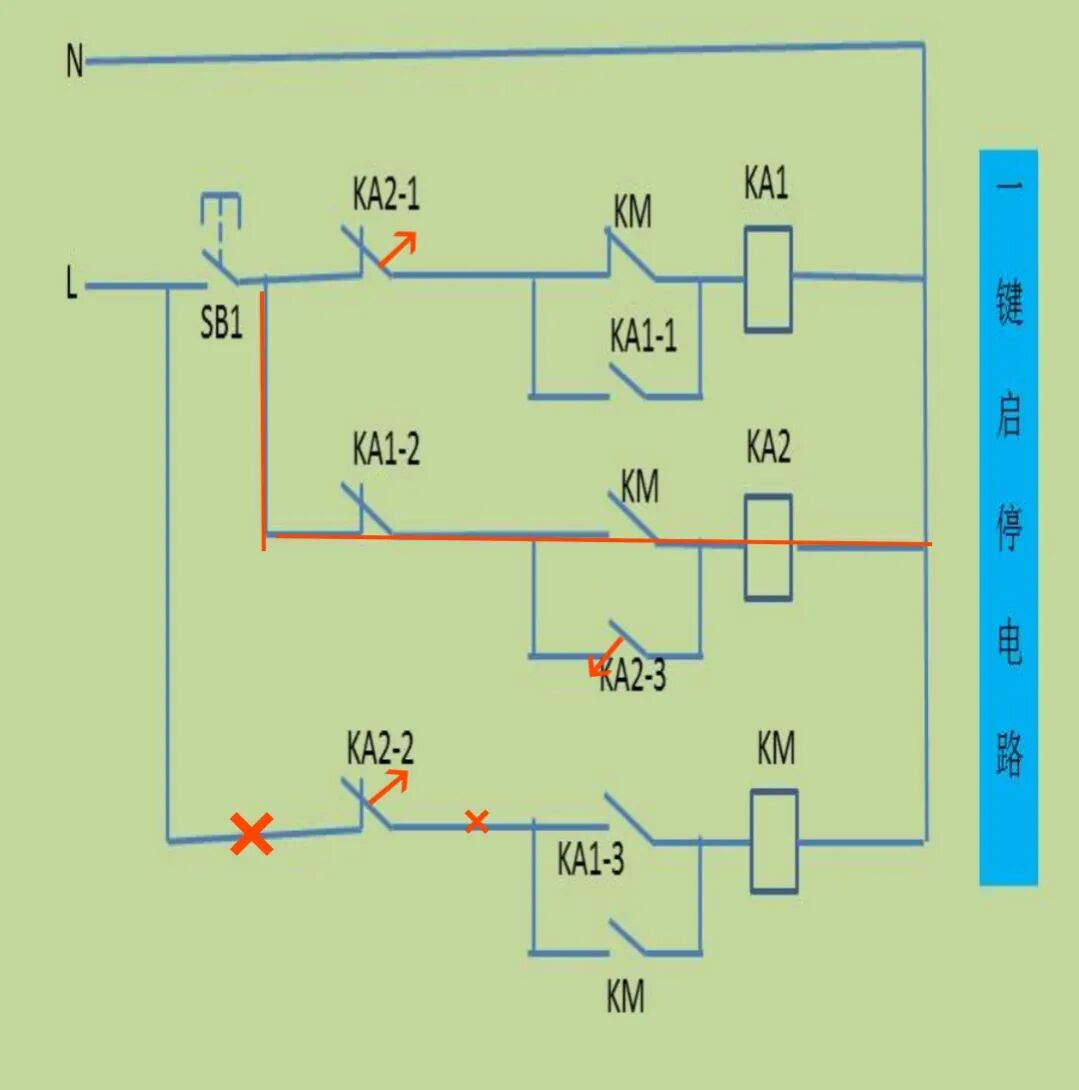

ka2得電動作時，相關輔助觸點也會動作，所以ka2-2斷開，km失電，電機停轉。km所有輔助觸點恢復，準備下一次

km失電，電機停轉。其所有輔助觸點恢復，為下一次啟動作準備。

至此一鍵啟停完成一次完整動作。可以一直如此循環操作。
