材料

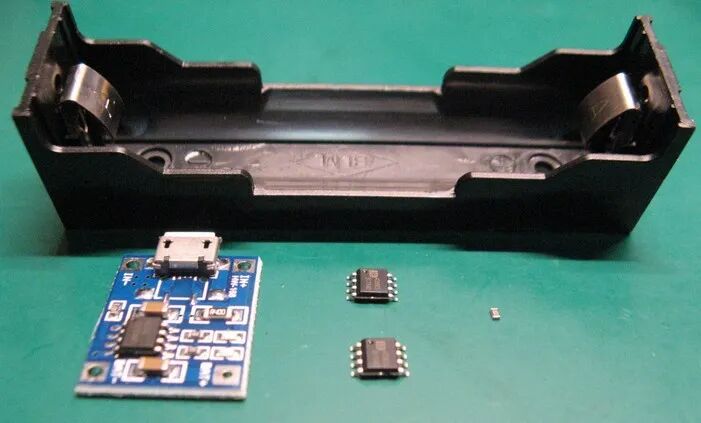

東西都在這，電池盒和4056充電板都是實付幾分錢，AD4056ES是很久以前單獨買的，兩毛幾一個，0603的122電阻也是庫存，單個成本連一分錢都沒有，所有東西成本加在一起就幾毛錢而已。

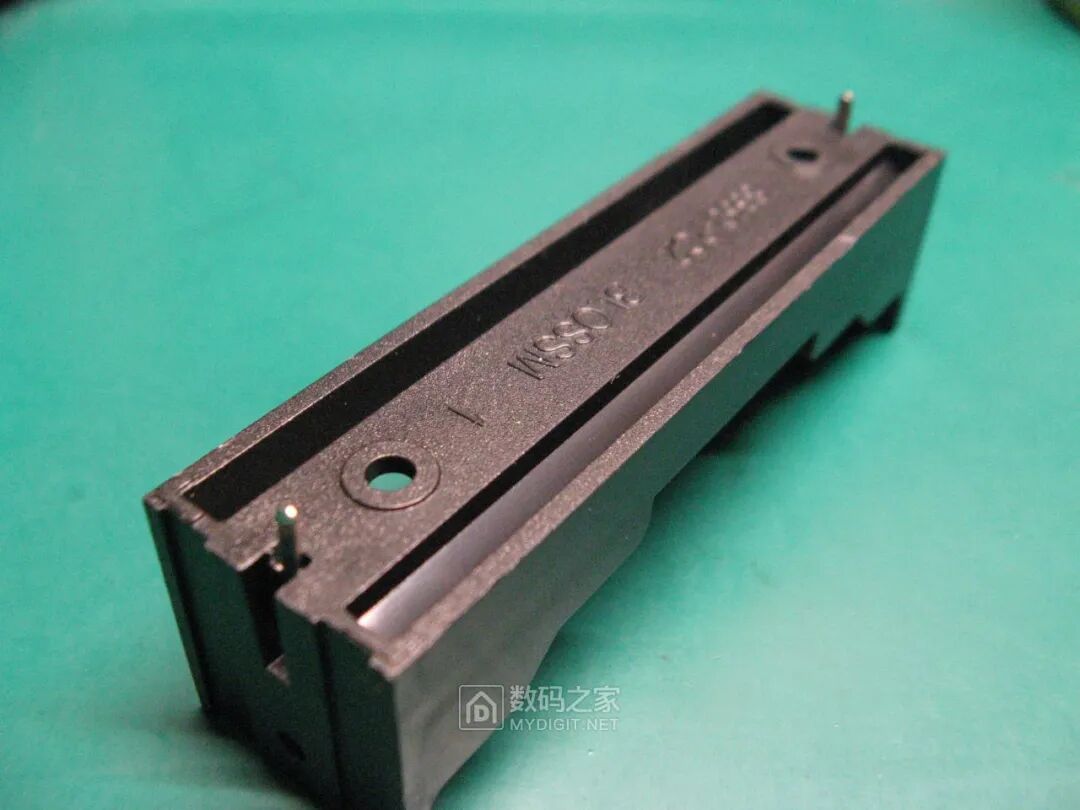

帶針腳的單槽18650電池槽

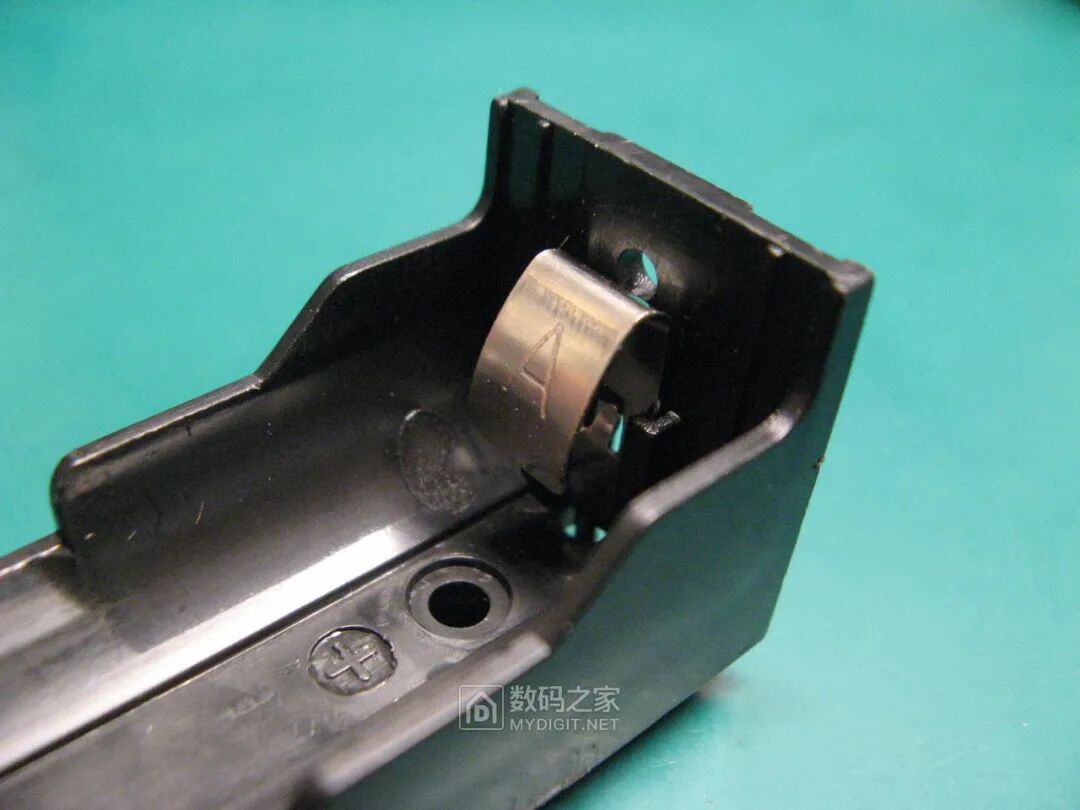

外殼厚實耐用，彈片也夠勁，保證和電池的接觸良好

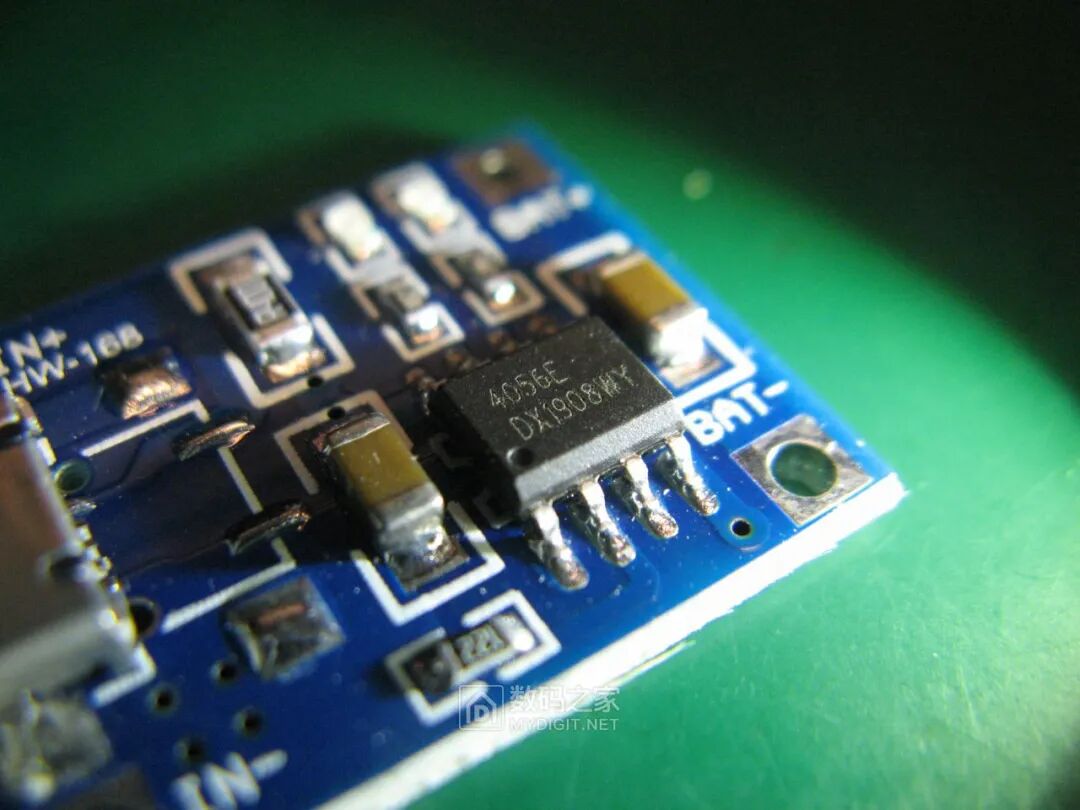

4056充電板，雜牌的IC

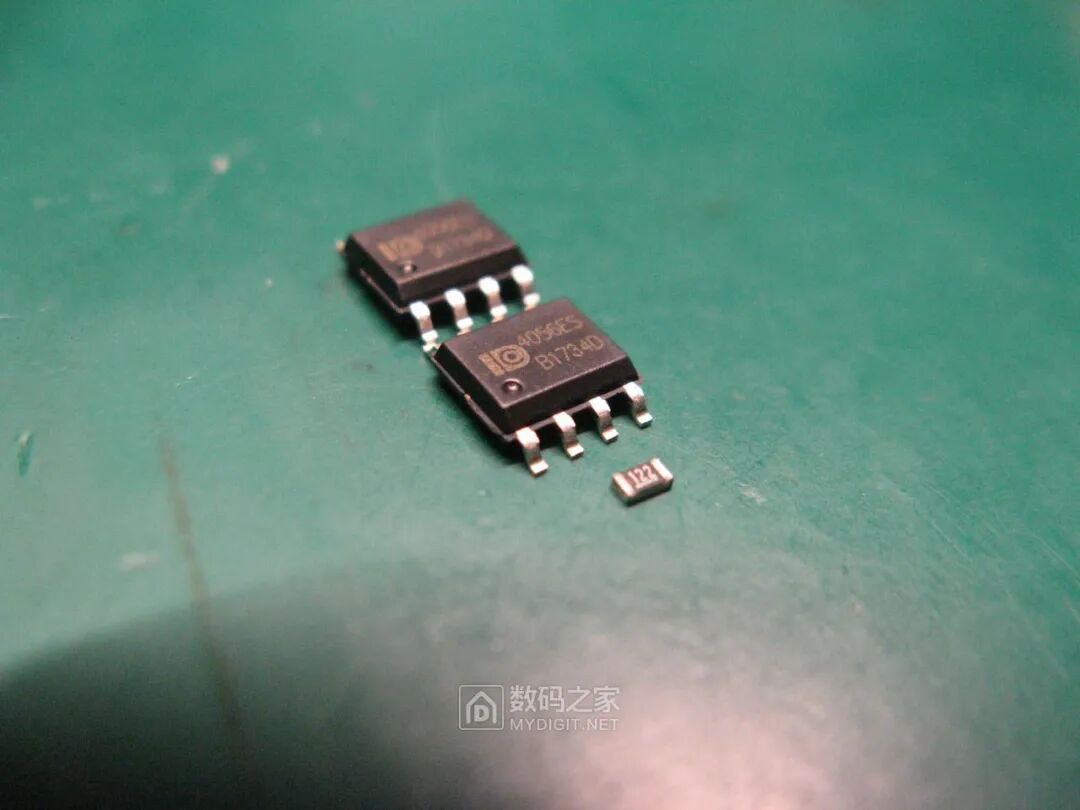

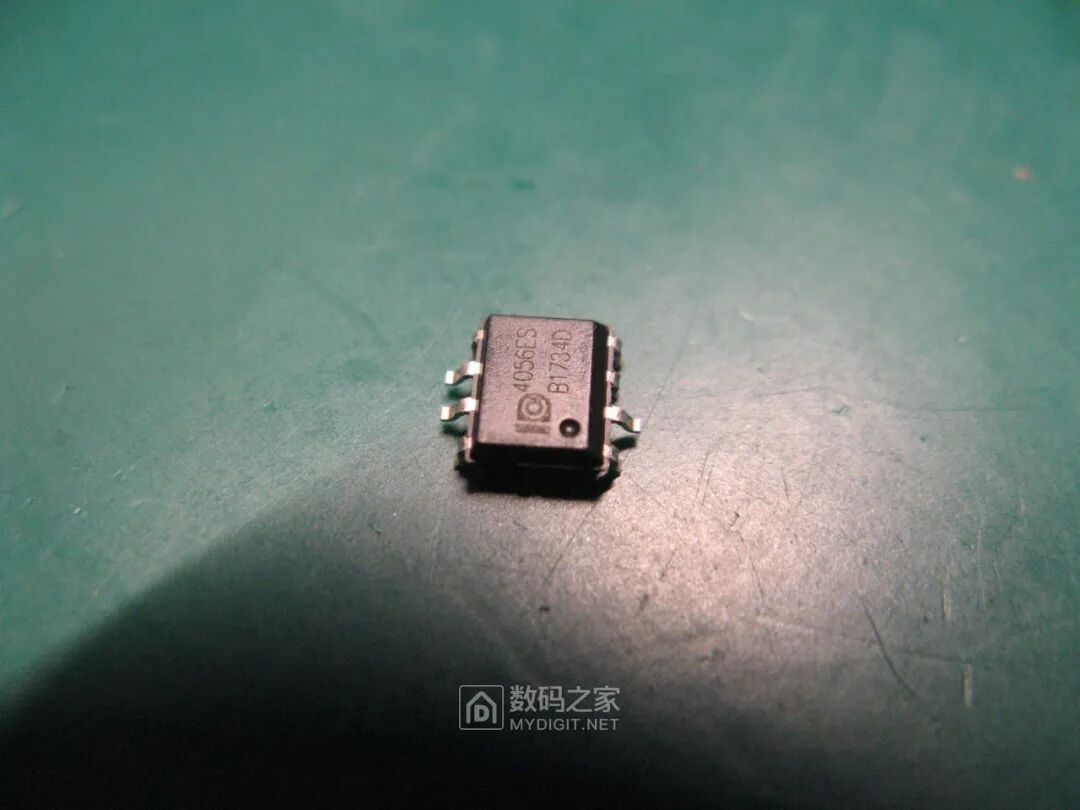

準備換成AD4056ES，優點兩個，截止精準離散小、防反接不燒IC。

PTC加熱臺，準備換芯

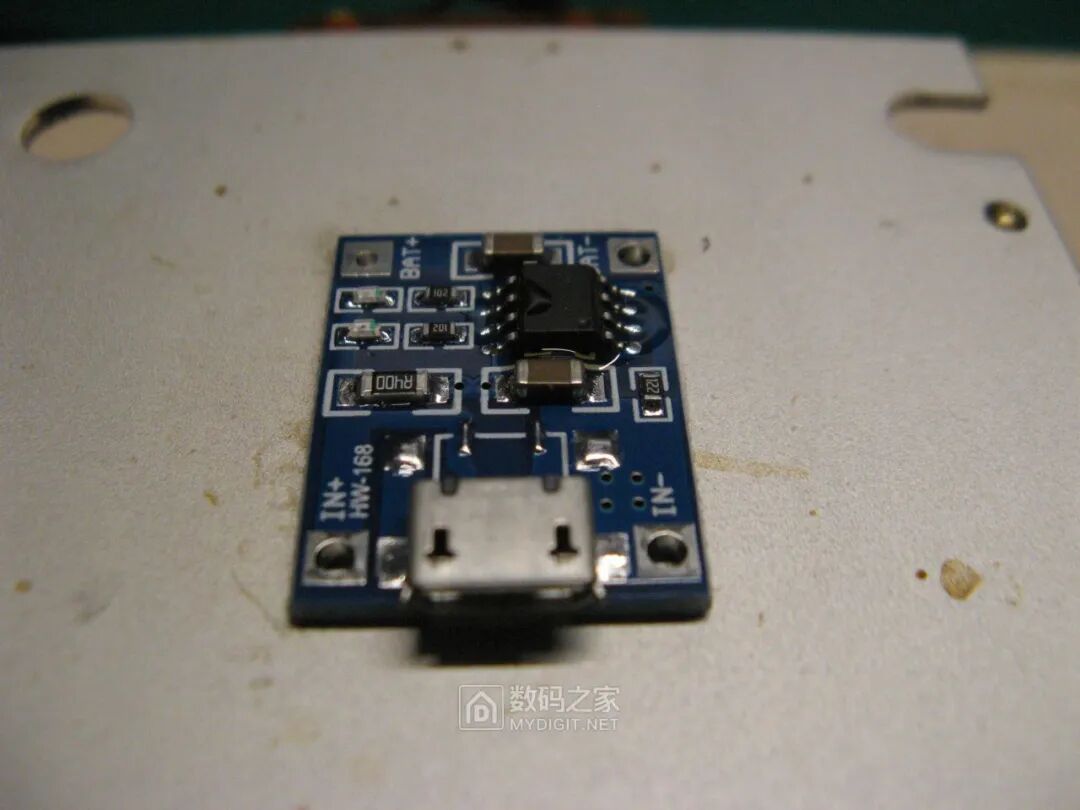

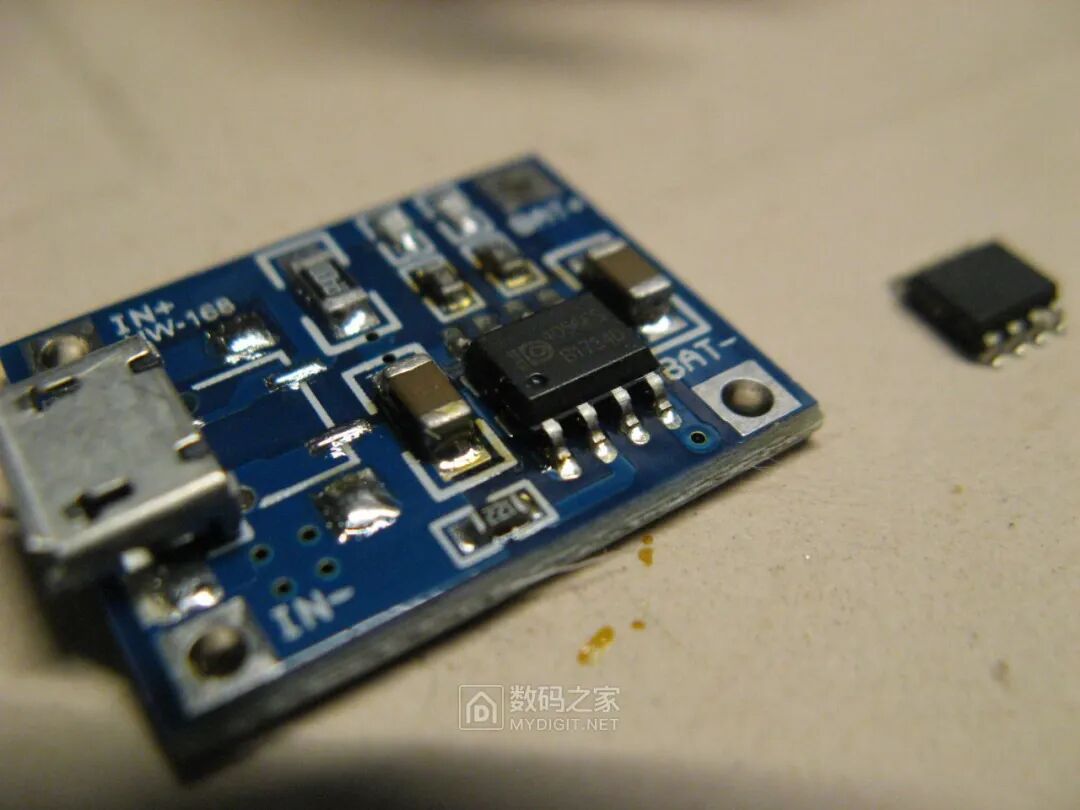

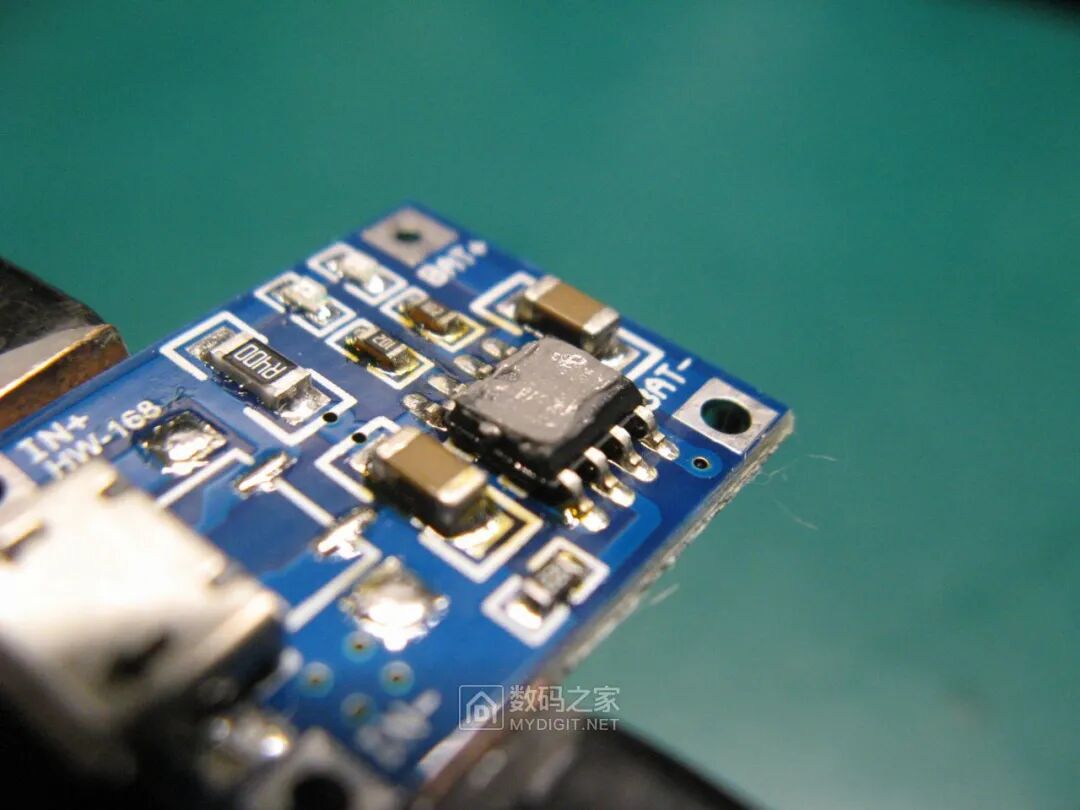

看不上原來的4056E，先換一個4056ES

步驟

第二個4056ES需要處理一下引腳：

2、6、7腳保持原樣不動；

1、3、4、5、8往下掰下去，準備和前面的4056ES焊接在一起

預涂一點硅脂有利于堆疊之后的散熱

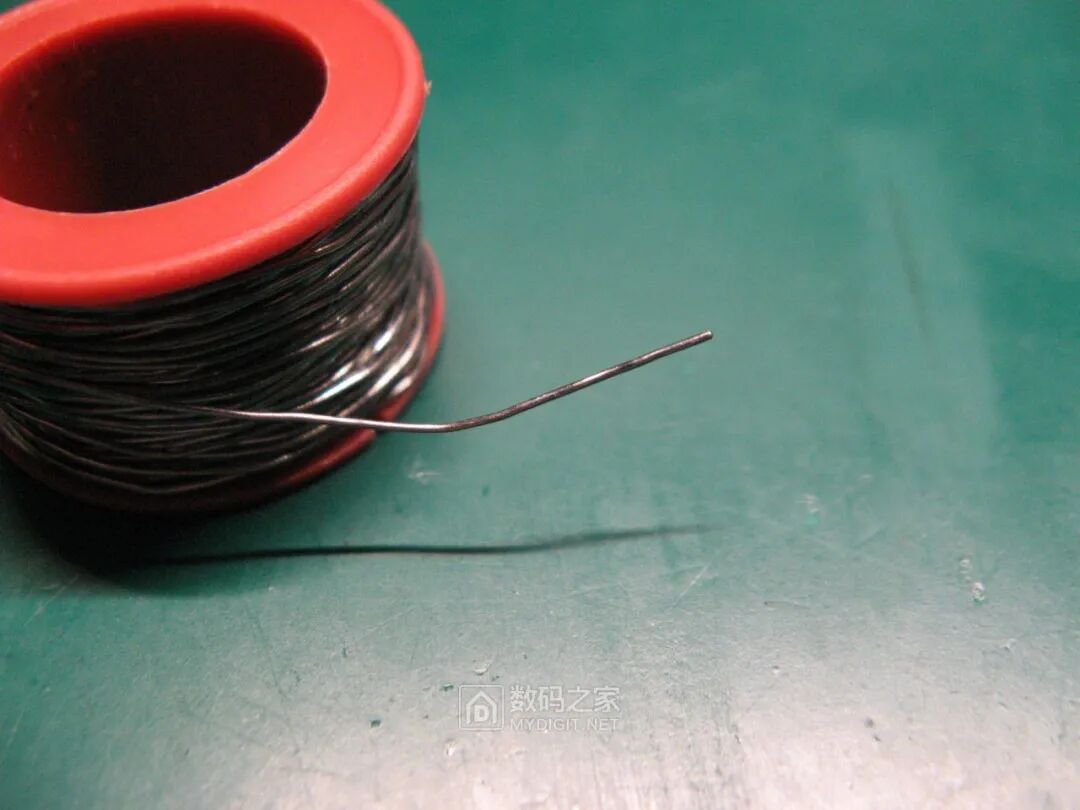

焊錫用的0.3mm的，方便控制引腳上錫的錫量

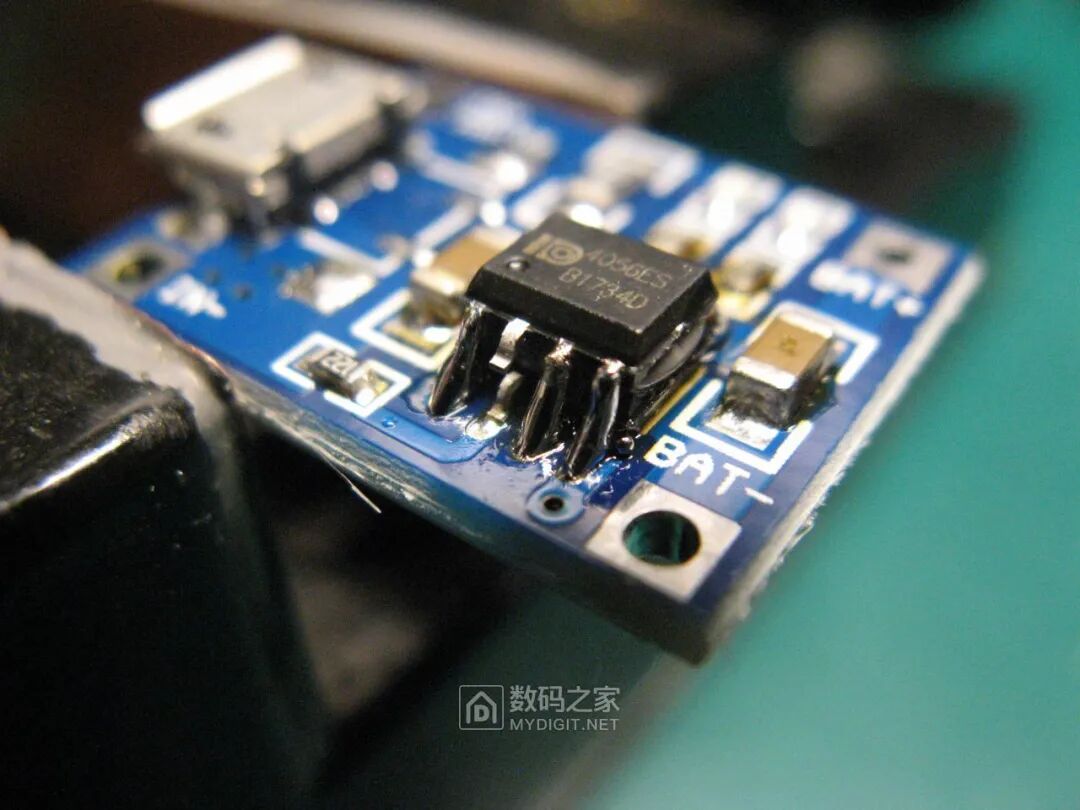

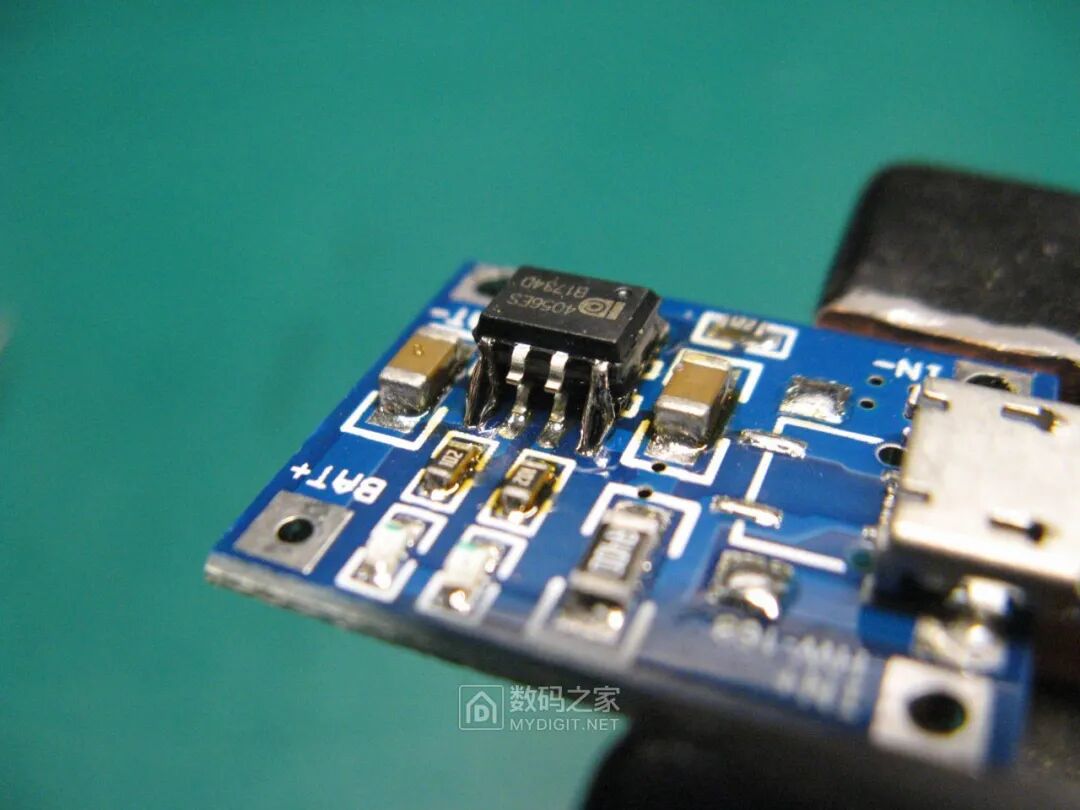

堆疊焊好了，每個引腳焊錫盡量多一點，有利于過流

另一面引腳的焊接

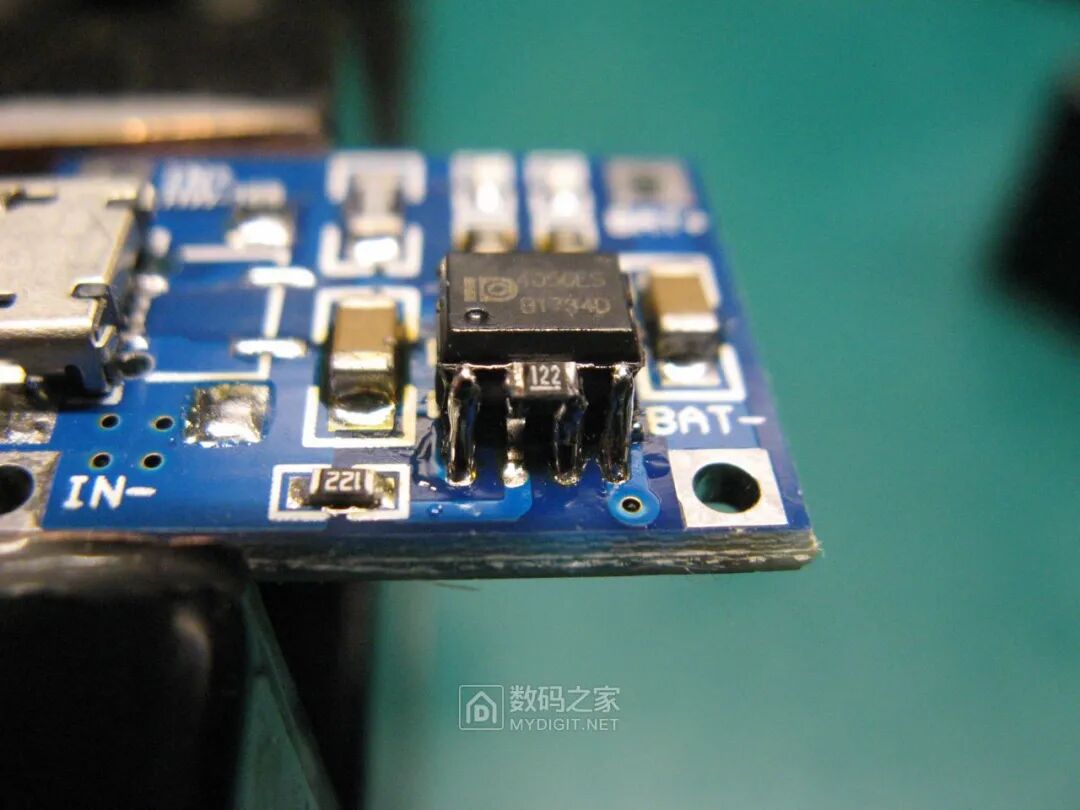

然后把122電阻焊接在2、3腳上，焊接是個細活，不能著急。122電阻是4056用于控制輸出電流的大小，1A輸出。

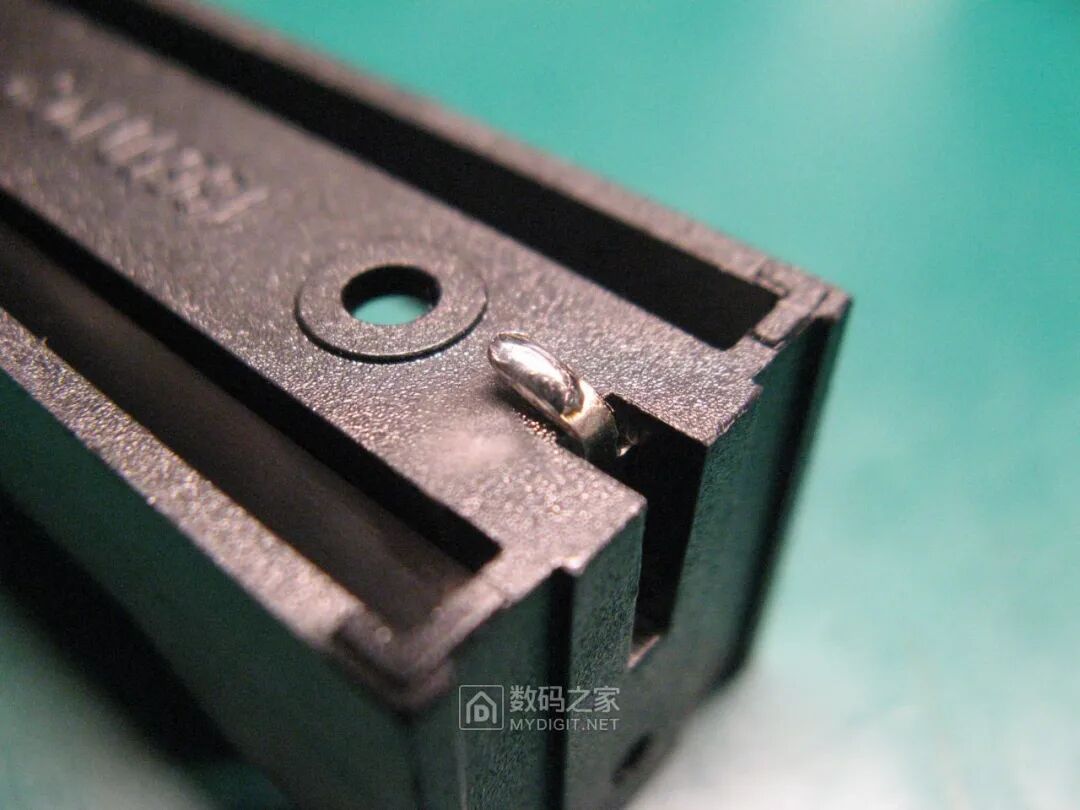

電池槽引腳掰彎然后上錫備用

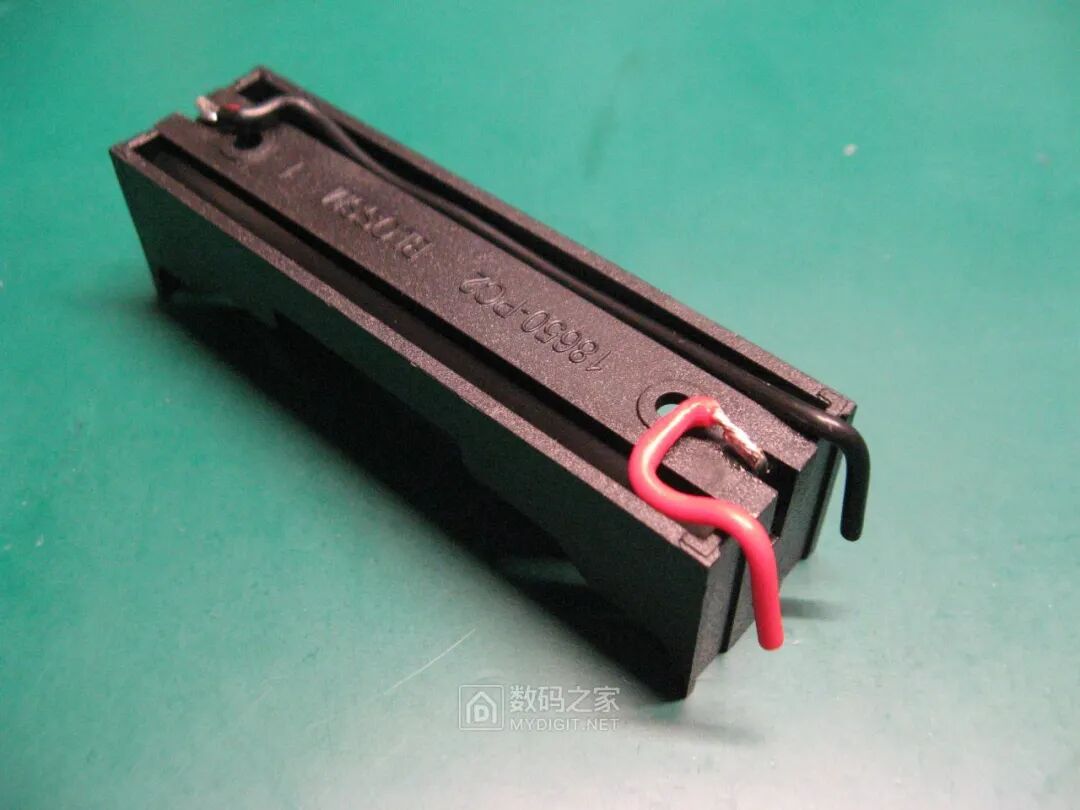

焊接導線

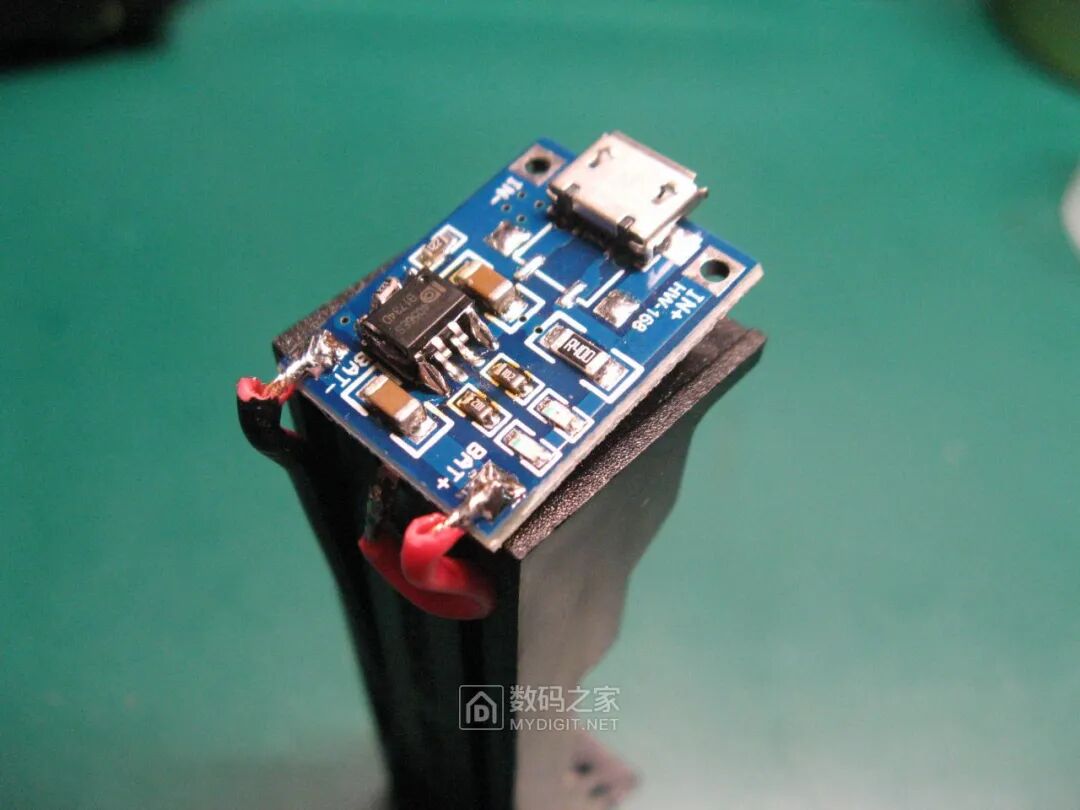

導線和4056焊接起來

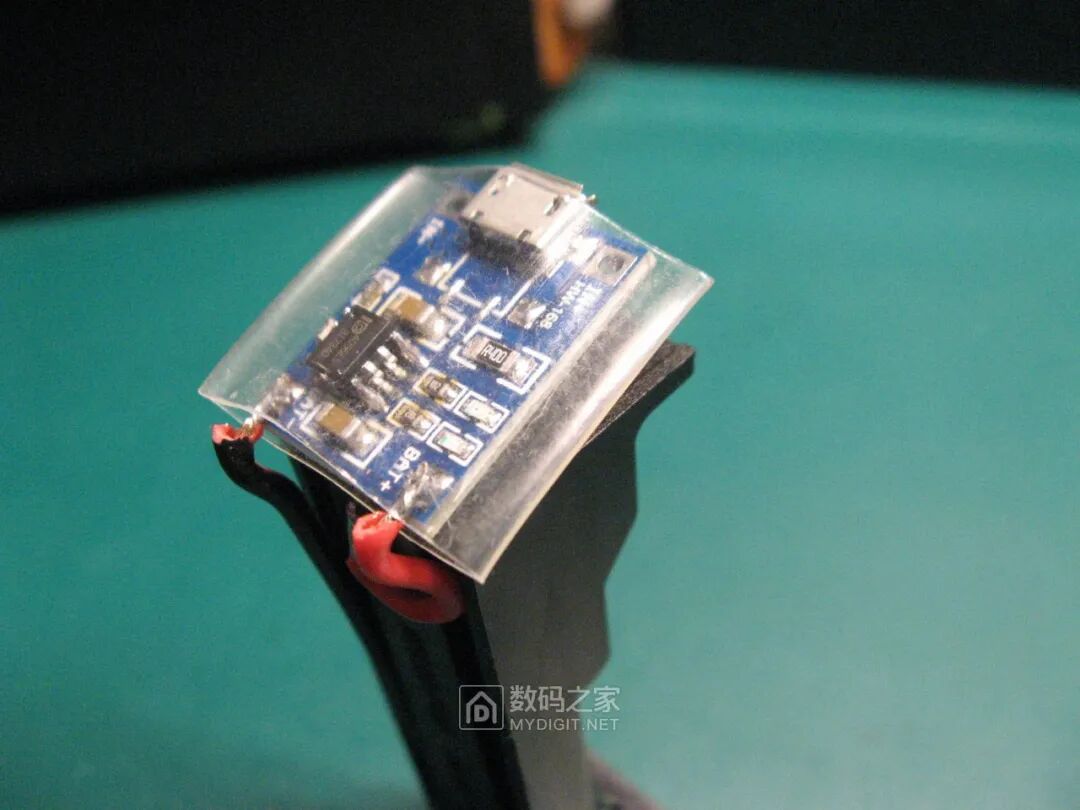

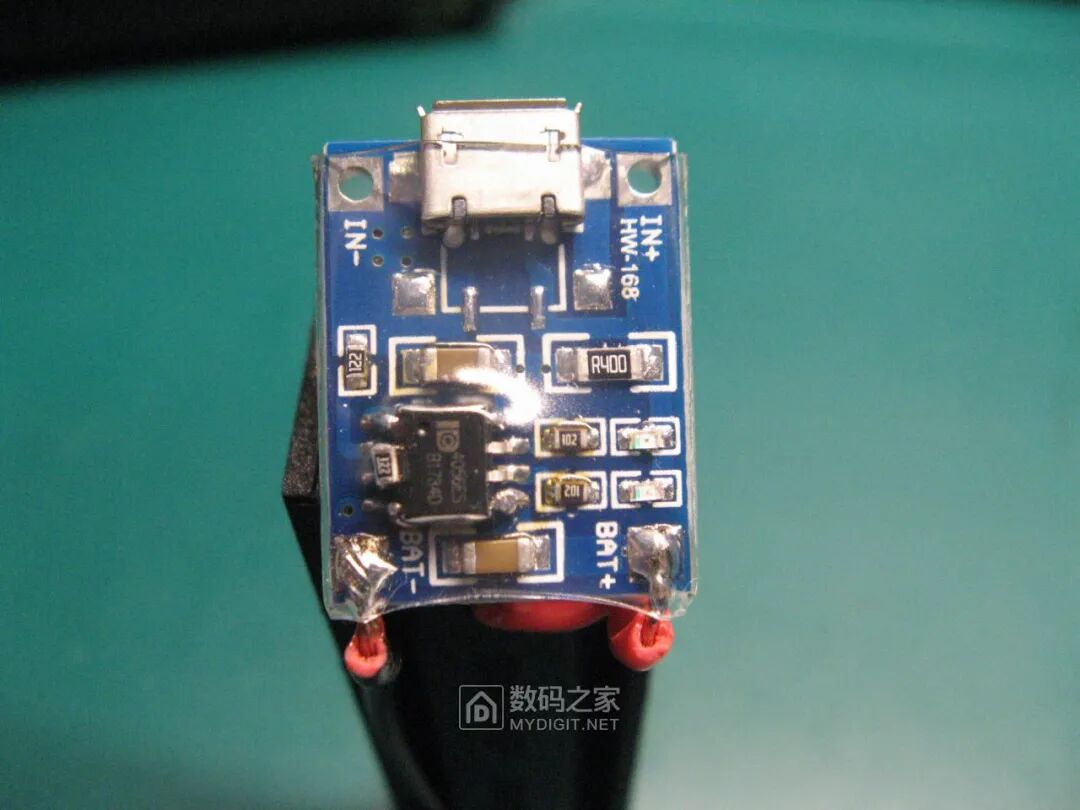

套上熱縮管做絕緣

熱風 q 收縮完成的樣子

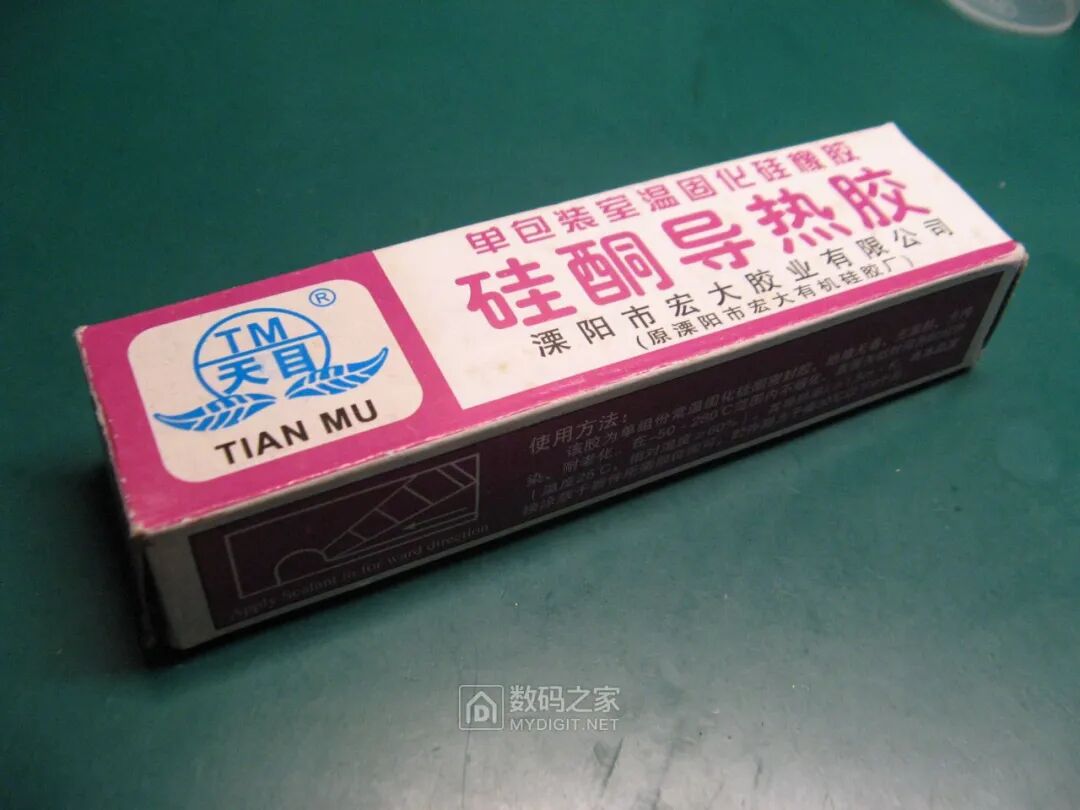

把4056板子和電池槽粘在一起，還是硅酮導熱膠比較好，耐熱且有韌性。AB膠、熱熔膠、結構膠都不耐熱，不合適用在這里。

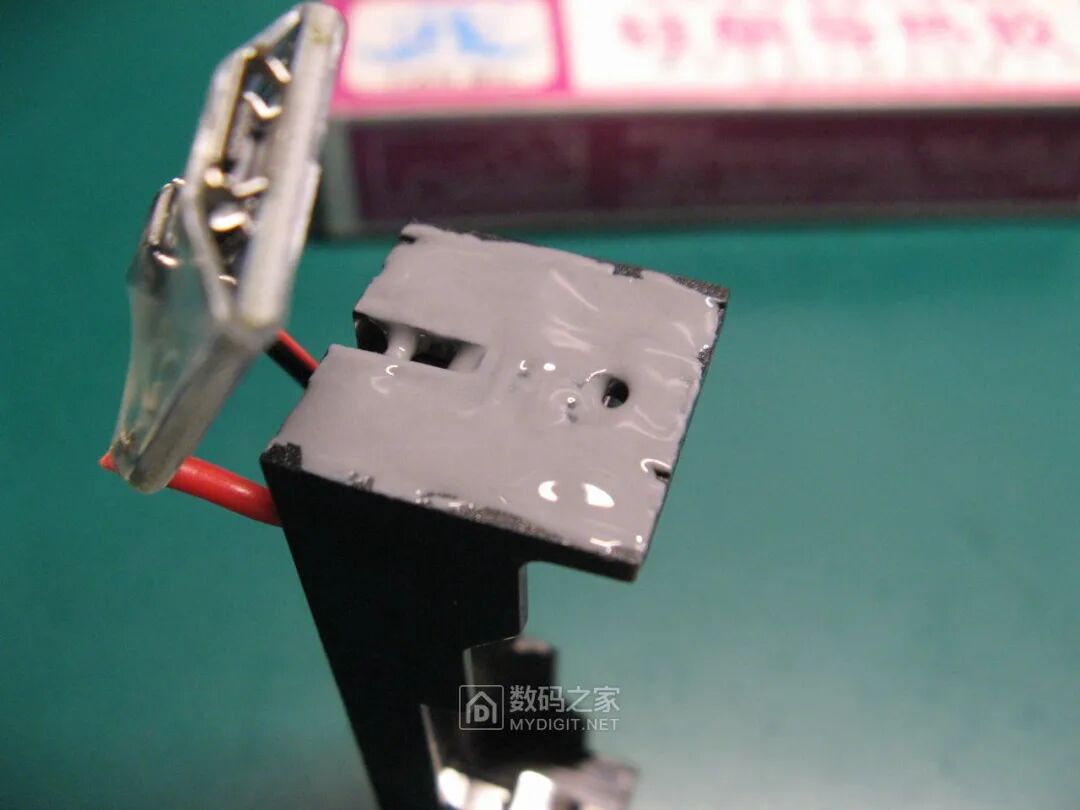

端面預涂一下

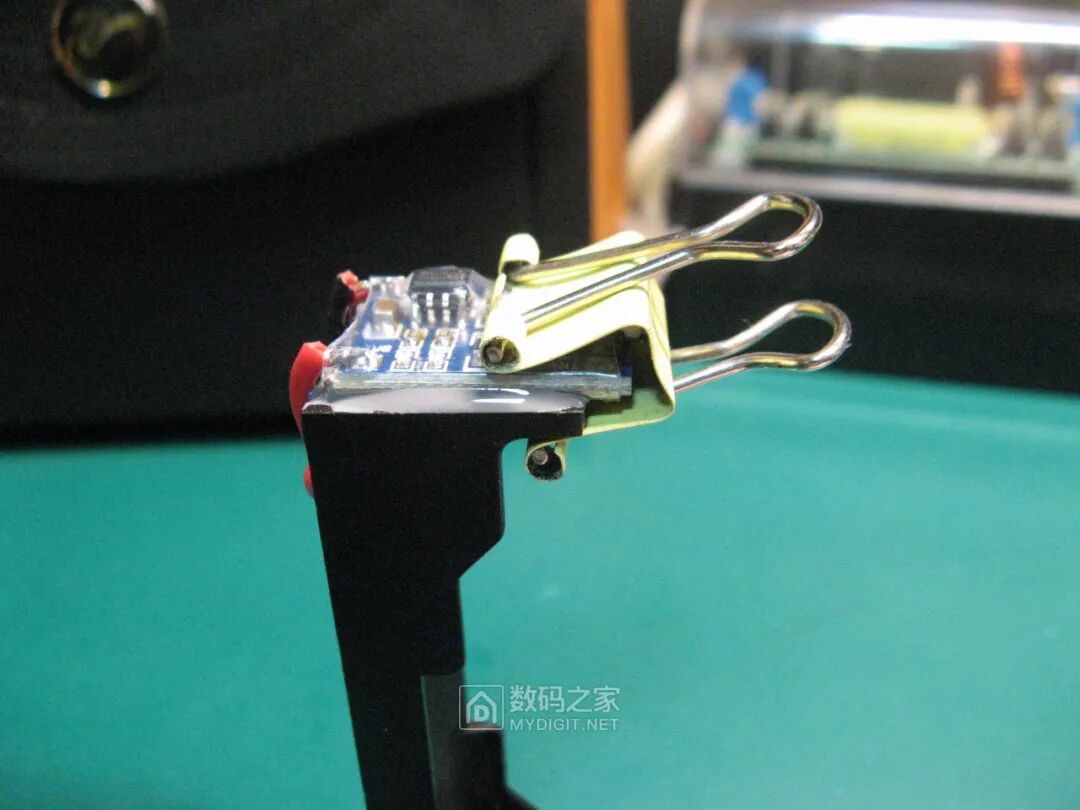

然后燕尾夾夾住，等一天的時間

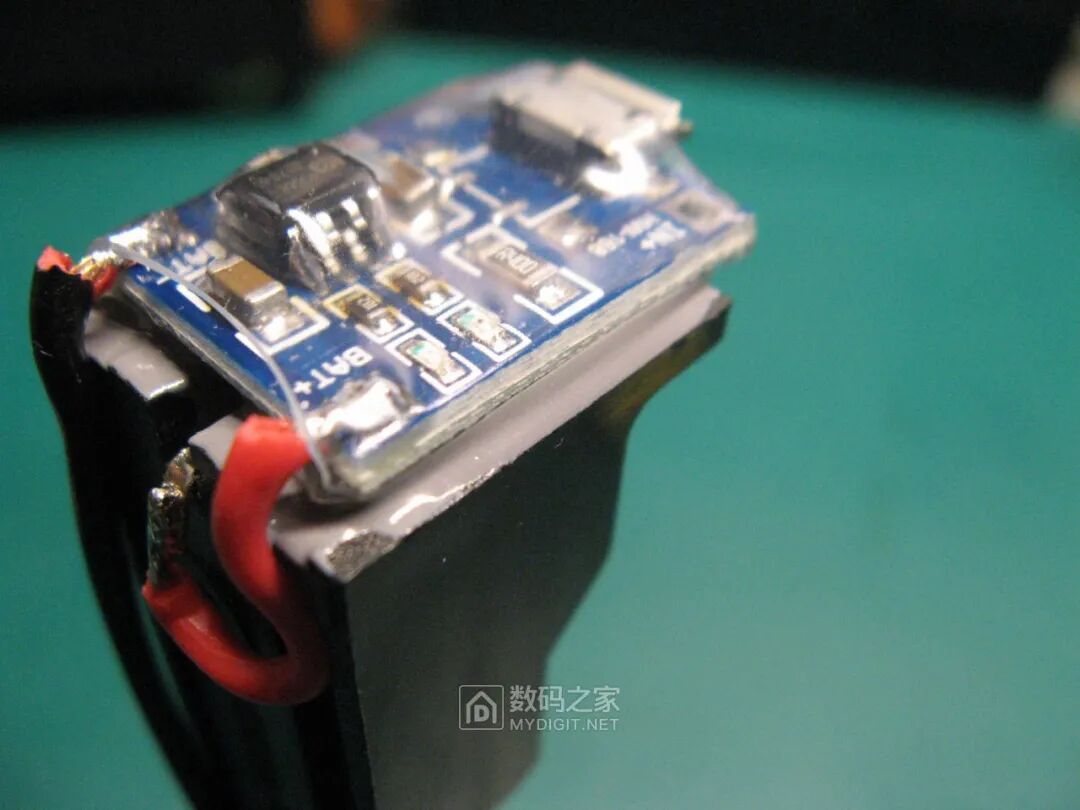

然后，喀嚓一聲，一天過去了，板子和電池槽結合良好

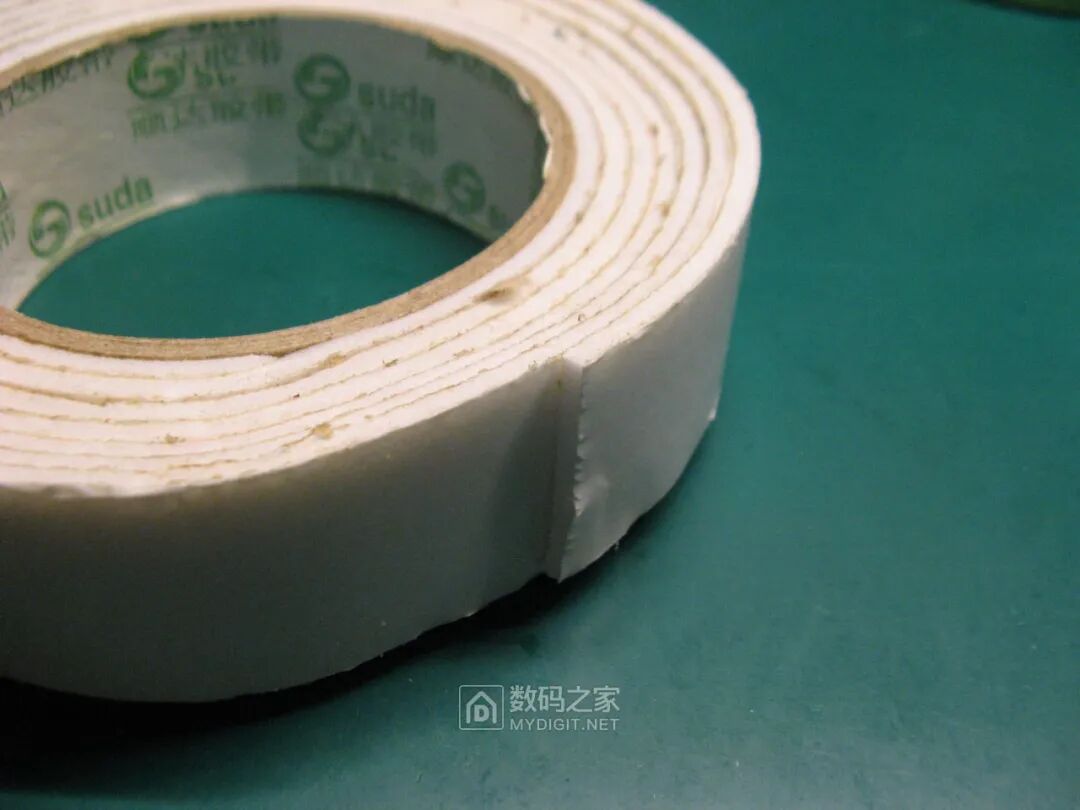

超粘的雙面泡沫膠帶

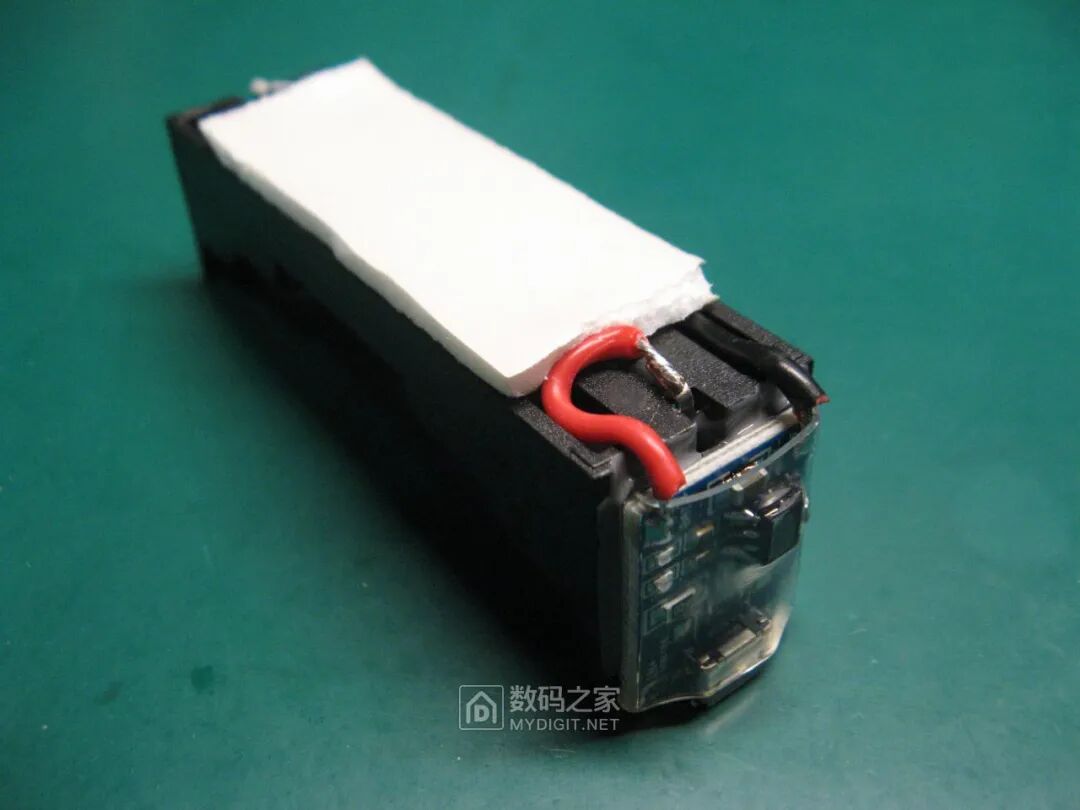

在電池槽底部做填充

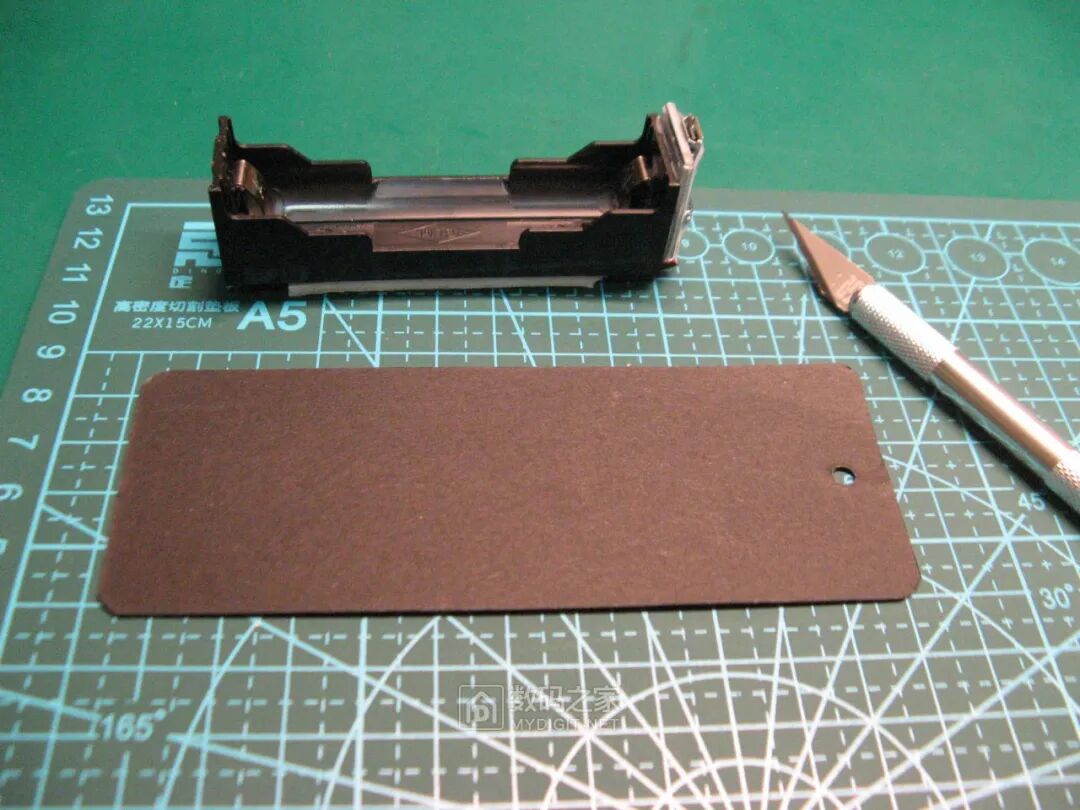

再找個硬紙卡，裁個底板

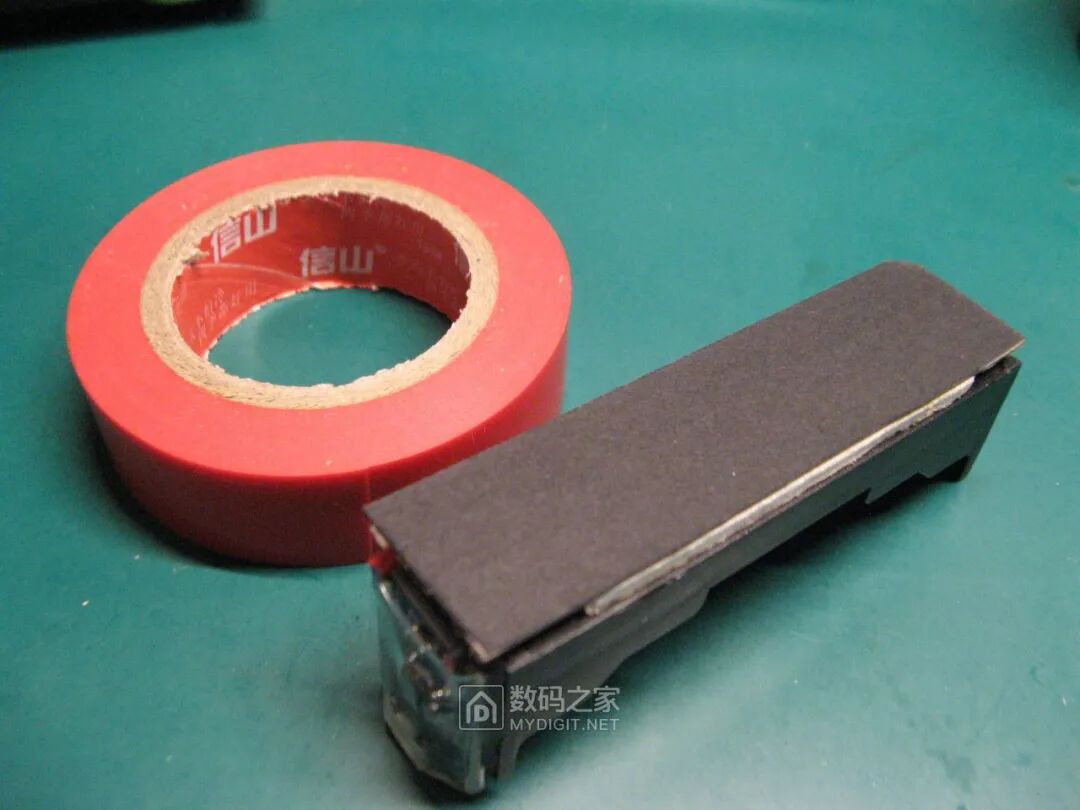

粘好底板，再用電工膠帶做個圍裙

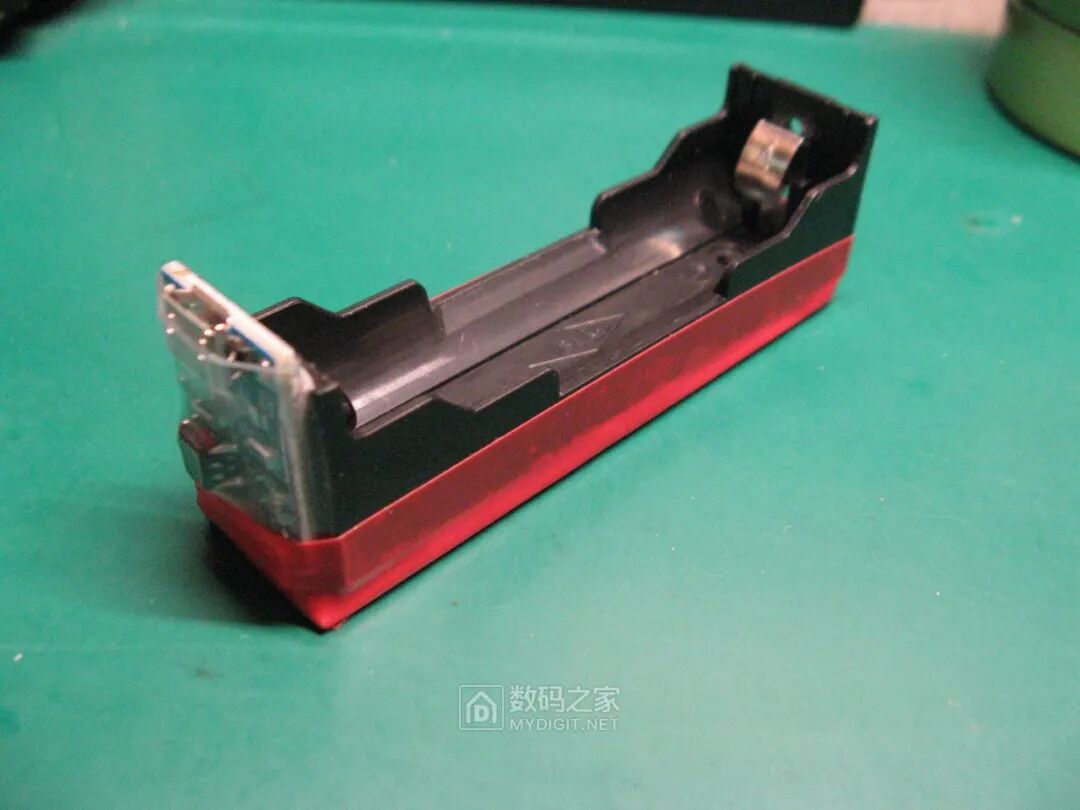

圍裙做好了

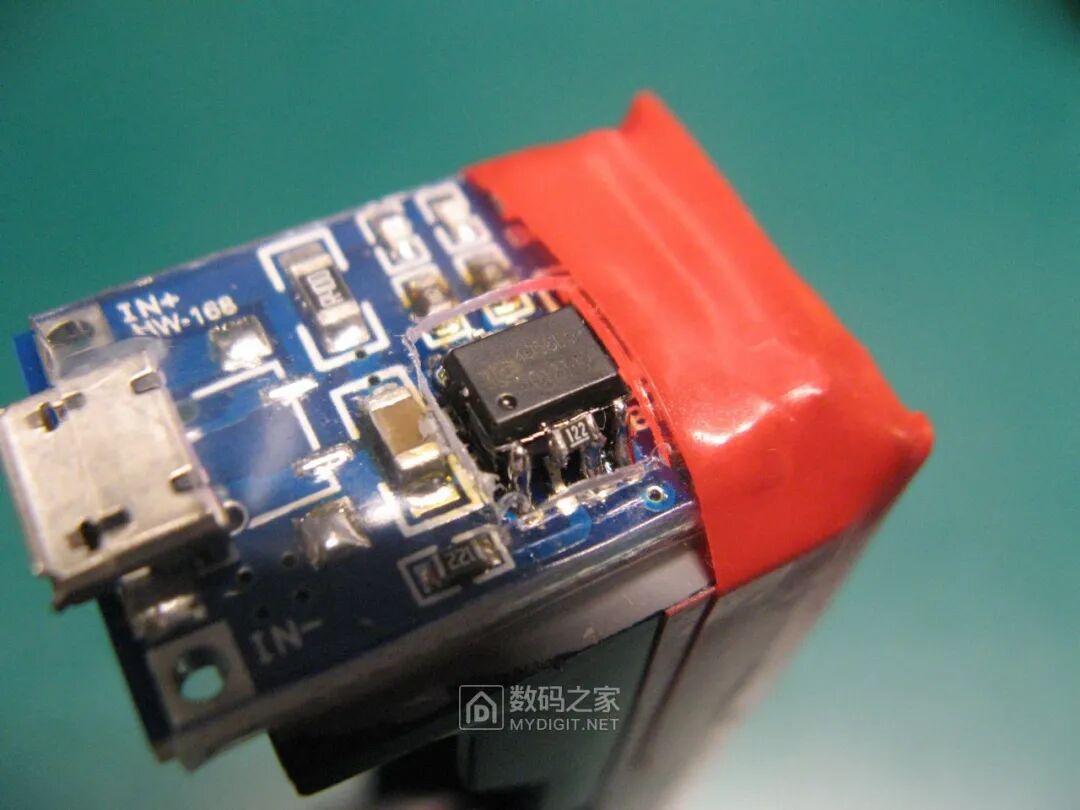

用刻刀把4056上面的熱縮管都慢慢切掉，以利于散熱

使用

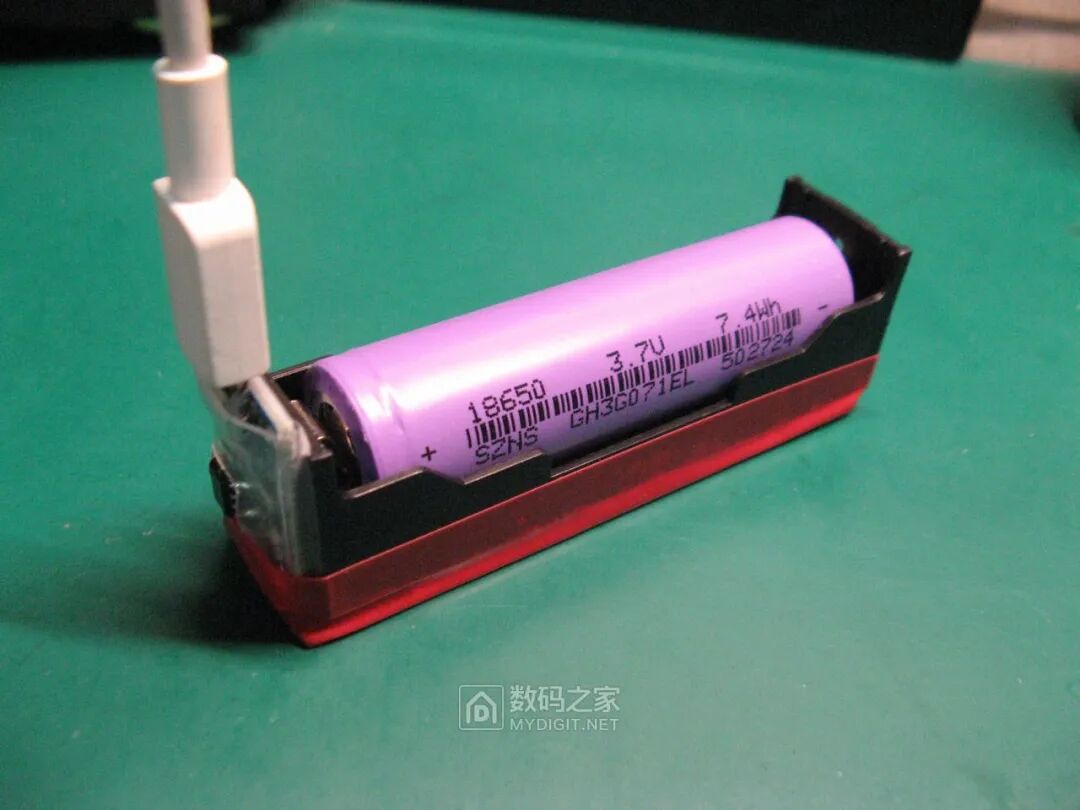

準備充電，電池是2000mAh的18650

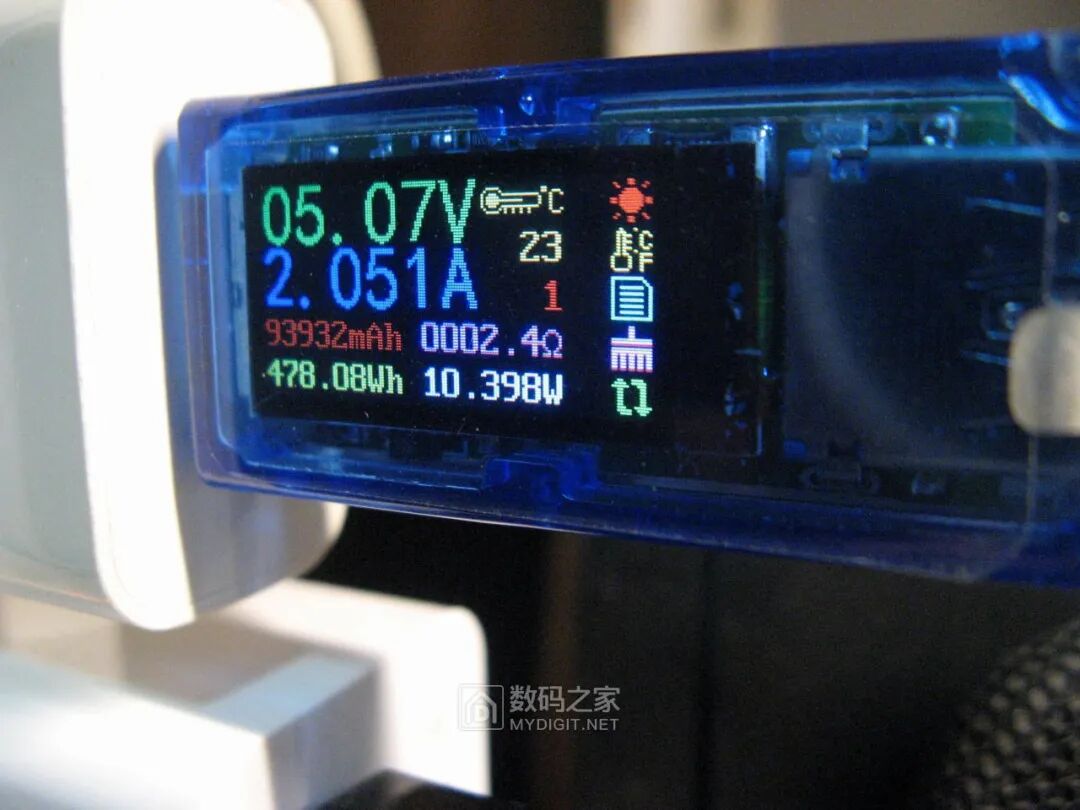

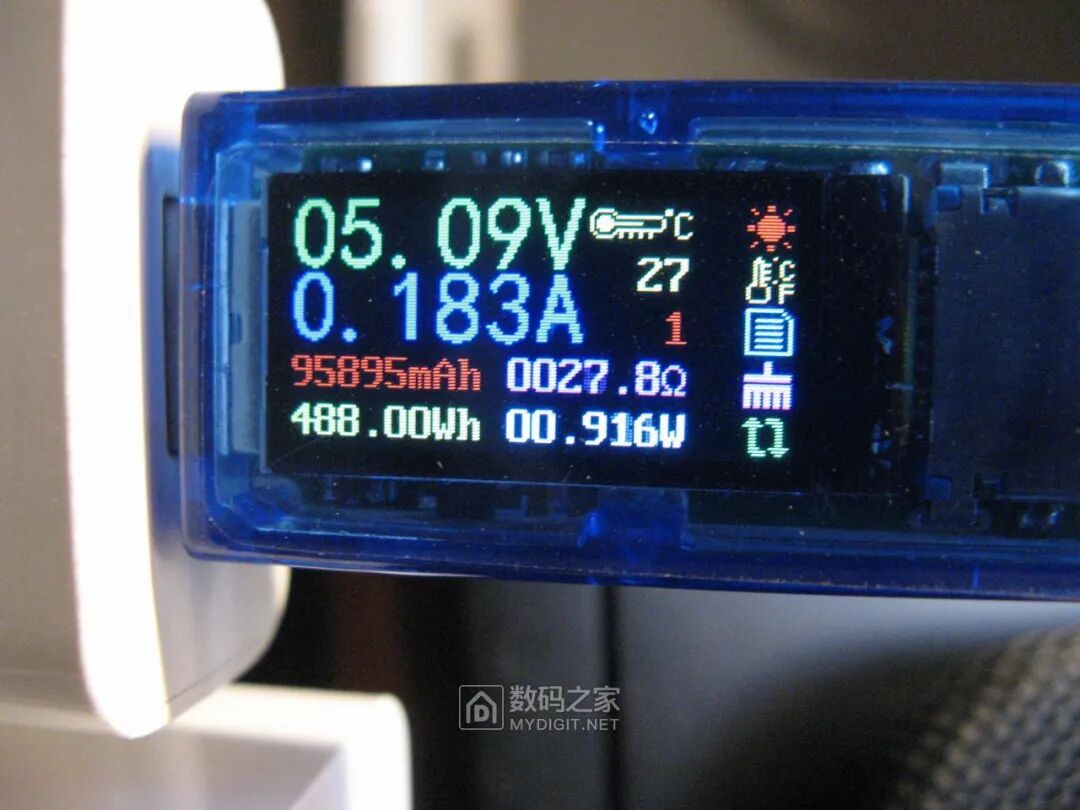

開始充電時，充電頭輸出的電流

然后就是等

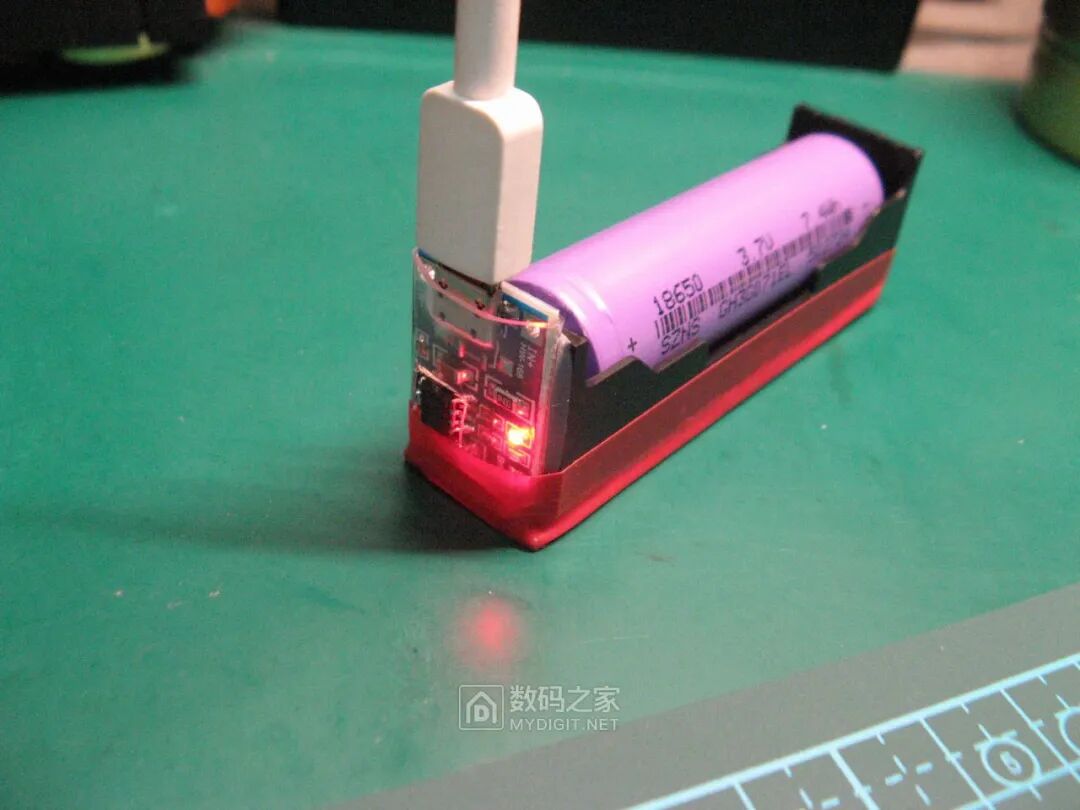

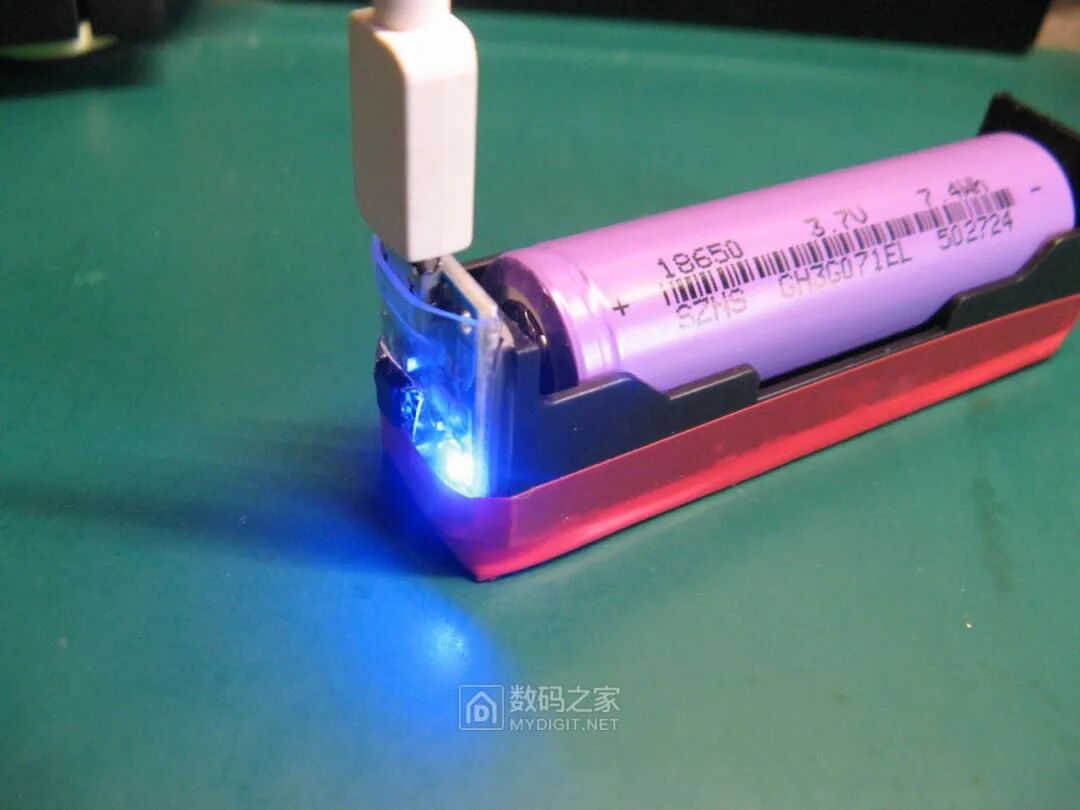

轉燈了，這是充好了嗎？

實際并沒有充好，兩片4056ES當中有一片輸出電流降低到閾值后會截止并觸發led，另一片沒達到閾值還是會繼續給電池充電

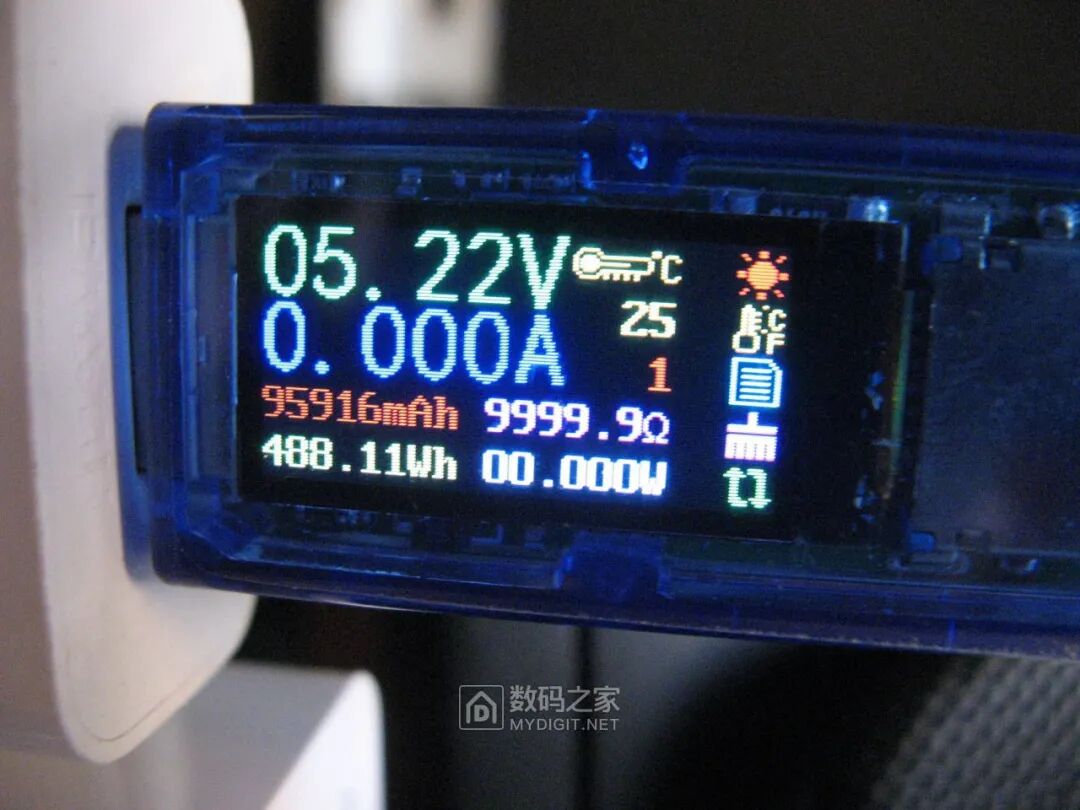

兩片4056ES都截止了，充電頭才會真正的停下來。

充電過程中，電流從2A下降到1A，大概用了45分鐘左右，然后從1A到雙路都截止，大概用了75分鐘，2000mAh的電池，整個充電過程耗時2小時左右

總結

文末小結一下：

優點：取材容易，價格便宜，制作容易，好用

缺點：芯片堆疊確實熱，好在4056內部有溫度控制，極端過熱的情況下會自動降低輸出電流以保護芯片。
