本次發生故障的車輛為某合資品牌的某款PHEV車型，該車型正處于PVS（Produktion Versuchs Serie）批量試生產階段，該階段是在零批量0S（批量生產前總演習，批 產的全面驗證）前進行的試驗性生產，是批量投產的預演 練，以檢驗原計劃的批量投產過程是否符合技術、物流和品質的要求，提前發現問題，并在零批量0S，最遲在批量 投產前解決發現的問題。這個階段的試驗車基本上用作開 發和品質方面的試驗驗證，所搭載的零件以批量模具生產 出的零件為主。
此階段，線束的模具工裝等設備基本上已經就位，但是由于線束系統的復雜性和項目決策的不確定性，線束仍然有一些潛在的更改點，需要持續關注，既要滿足決策 層對于裝備變更的要求，又要盡早發現線束內部的設計缺陷，進行針對性的優化和改進。本文將從PVS階段發現的
一起線束繼電器燒蝕的案例
出發，進行詳細的原因分析和故障排查，希望能對線束開發工程師的工作有一些啟發。

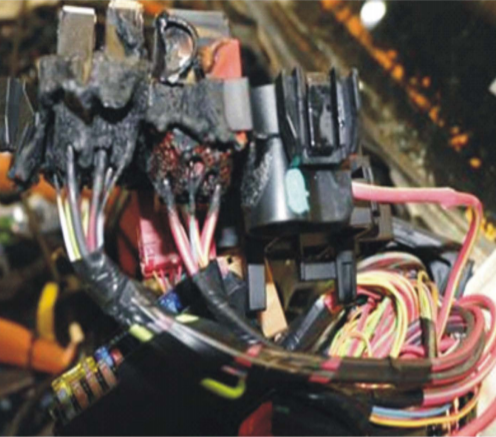

根據現場專業科室的反饋，該車輛經C-NCAP 64 km/h ODB碰撞后無明顯異常，經過一晚靜置，第2天早上發現車輛無法KL15（點火開關轉至ON擋）上電，經檢查發現發動 機艙發動機線束的繼電器嚴重?zé)g，如圖1所示。
1）首先確認燒蝕最嚴重的部位
，位于圖2所示繼電器處，繼電器附近的導線有少量的燒蝕痕跡，遠端的導線無燒蝕現象。
圖1 發動機線束的繼電器嚴重?zé)g

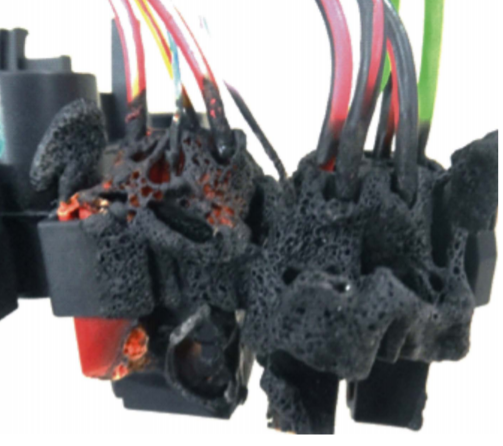

圖2 燒蝕的繼電器
2）這些繼電器是發動機線束的下級散件

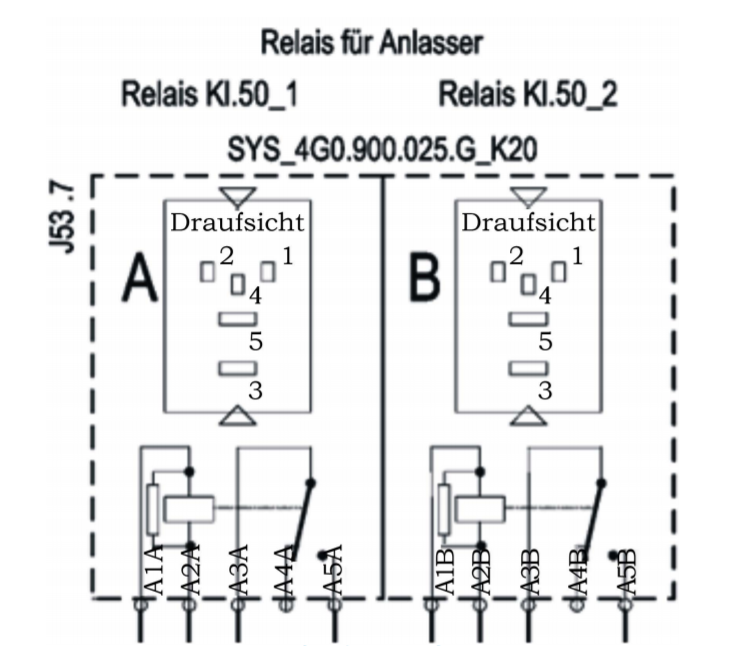

，因此繼續檢查發動機線束圖紙，確認燒蝕中心為起動機的繼電器，其 原理如圖3所示。
3）檢查此繼電器的上級熔斷絲
，此熔斷絲值為40 A，未發生熔斷。
按照線束的設計規范，熔斷絲是用來保護導線的，此處的導線線徑為6mm2 ，沒有發生明顯的燒蝕現象，并且熔斷絲也沒有熔斷，證明其持續的電流并沒有達到熔斷絲的熔斷電流。
對此處的熔斷絲和線徑匹配情況進行核查，根據企業內部標準，40 A的JCase熔斷絲在高溫情況下（105℃）所匹配的最小線徑為6 mm2 ，初步檢查此處符合設計要求。

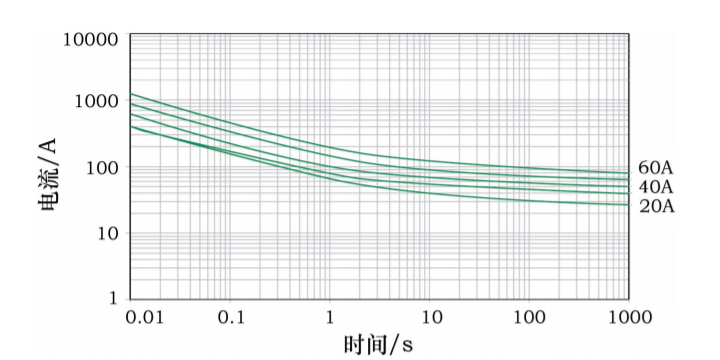

檢查此處的繼電器選型，根據繼電器的零件圖紙得知 此繼電器的負載電流為40 A，再對熔斷絲的熔斷曲線進行 檢查，如圖4所示。
由圖4可知，在電流為40A的情況下， 此熔斷絲可以長期工作而不發生熔斷，而如果電流為50A 時，則會在大約40s時熔斷。
由此得知，此處繼電器燒蝕時的電流應該不超過 40 A，否則熔斷絲會熔斷從而斷開回路。
根據燒蝕最嚴重的位置處于繼電器內部，推測可能是繼電器內部有持續或 者間斷的小電流流通，導致繼電器引腳反復吸合從而過熱，進而引發整個繼電器的燒蝕。

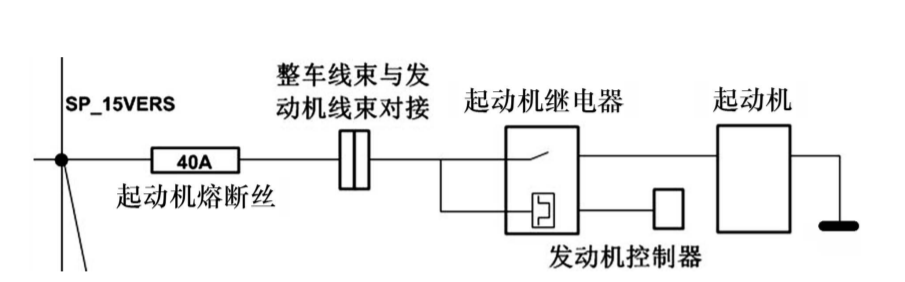

繼續檢查此處的回路設計，原理如圖5所示。
此處起動機的電源來自于KL15，而控制起動機工作 的為發動機控制器，根據此處設計狀態可以確認，在碰撞 完畢，KL15斷開的情況下，此回路不應存在有電流的可能 性，從目前圖紙設計的角度無法找到可能的原因，因此考 慮對線束進行進一步的拆解分析。
將整車主線束從碰撞車上拆下后進行拆解分析，并與

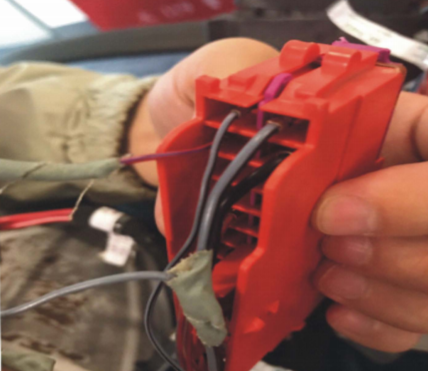

線束圖紙進行對比核查，發現另外一處熔斷絲盒內出現了 導線連線錯誤，如圖6所示，其中的1號熔斷絲的進線端和2 號熔斷絲的出線端直接相連了。

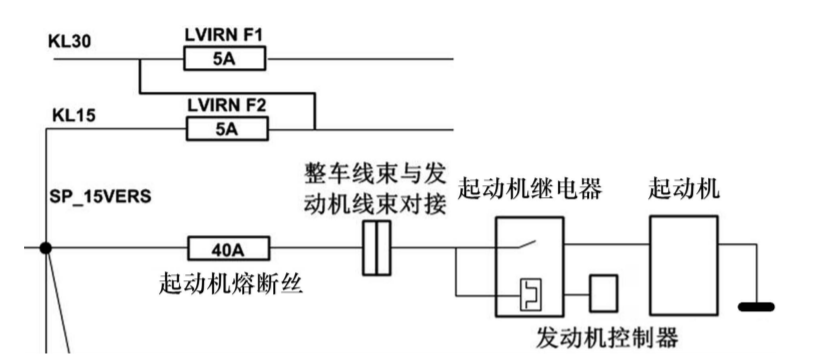

2號熔斷絲所處的回路為KL15，與發生燒蝕的線路通 過線束的壓接點進行連接。檢查此處1號熔斷絲的電源屬 性，為KL30（蓄電池常電），即與蓄電池正極直接相連。再次對此處的原理圖進行分析，如圖7所示。
對1號熔斷絲的回路進行深入分析，此回路使用的熔 斷絲為5 A，連接到熱管理控制器，所以1號熔斷絲的回路 中應該是存在持續小電流流通的。將其熔斷絲上游直接與2 號熔斷絲的下游相連的話，則電流會在KL15未上電的情況 下，通過線束壓接點流通到發生燒蝕的起動機回路中。由 于2號熔斷絲的額定電流和1號熔斷絲一致，所以2號熔斷絲 也未出現熔斷的現象。起動機的繼電器由發動機控制器給 出的信號進行控制，如果ECU在發生碰撞后，控制起動機 的引腳出現了高低電平之間的變化，則即使在不上電的情況 下，此處的繼電器也會由于存在持續電流，從而發生頻繁吸 合。繼電器在進行頻繁吸合的情況下，因為引腳處的電阻較 大，極易在引腳處引起熱量堆積，進而導致過熱燒蝕。
此線束出現了一例線束實物與設計不符的情況，再結 合之前進行燒蝕線束檢查時所發現的，發熱源應該來自于 繼電器內部，我們認為此處的線束燒蝕并非由于通常意義 上的持續大電流導致的，而是起動機的繼電器因為引腳處溫度堆積，進而引發整個繼電器和附近線束燒蝕的推斷是 符合實際情況的。因為線束改線或者生產的錯誤，這樣的 品質問題，導致起動機的繼電器在不上電的情況下，也存 在持續電流。在任何情況下，如果ECU的相應引腳出現了 低電平，則會導致此處繼電器吸合，而由于起動機本身的額定電流較大，
因此回路所選用的線徑和熔斷絲都較大，在有小電流持續流通時，只要不發生短路，電流不超過額定熔斷電流，即使繼電器發生頻繁吸合，也不會引發熔斷絲熔斷。
因此，此燒蝕故障在以下條件均滿足的情況下才會發生：
首先線束接線出現錯誤，導致此回路存在常電；其次 ECU控制起動機繼電器的引腳出現頻繁的高低電平切換
。
ECU在碰撞發生后的內部控制邏輯還需進一步研究，線束方面后續已要求線束供應商對提供的樣線進行200%的 電測臺檢驗，同時要求在整車廠的生產線陪伴人員不得對線束進行隨意的修改，截止SOP后續的試驗車輛未再出現此類問題。
1）在遇到線束燒蝕故障時，通常要先對導線線徑和熔 斷絲的選型進行檢查，大多數的這類問題是由于熔斷絲無法保護導線所導致的。
2）在遇到熔斷絲選型正確且未熔斷，但是發生線束燒蝕的情況，可以考慮回路中出現了一個較大的電阻，導致 此處熱量堆積進而引發燒蝕。
3）在進行熔斷絲排布設計時，如果條件允許的情況 下，盡量將相同電源類型的熔斷絲排布在相近的位置，以避免本案例中出現的改線或者線束生產錯誤引發嚴重的后 果。
4）線束開發工程師在線束的預批量生產階段，應該對線束供應商的生產線和工裝設備進行現場檢查確認，以保證線束實物的品質
。
