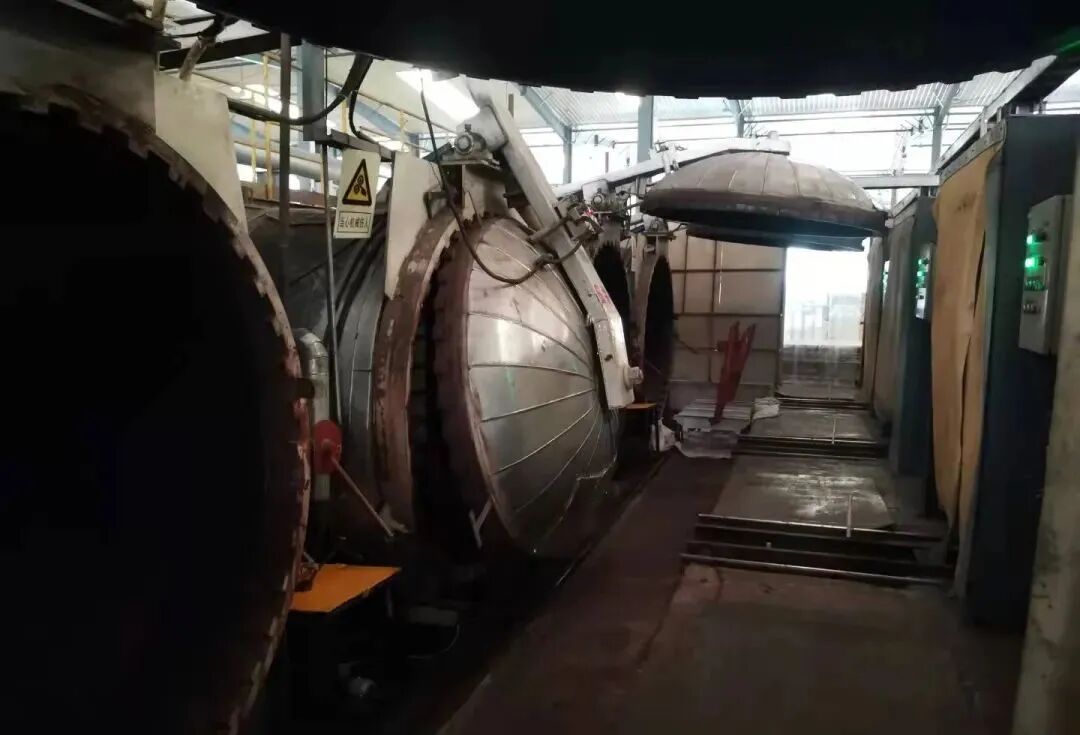

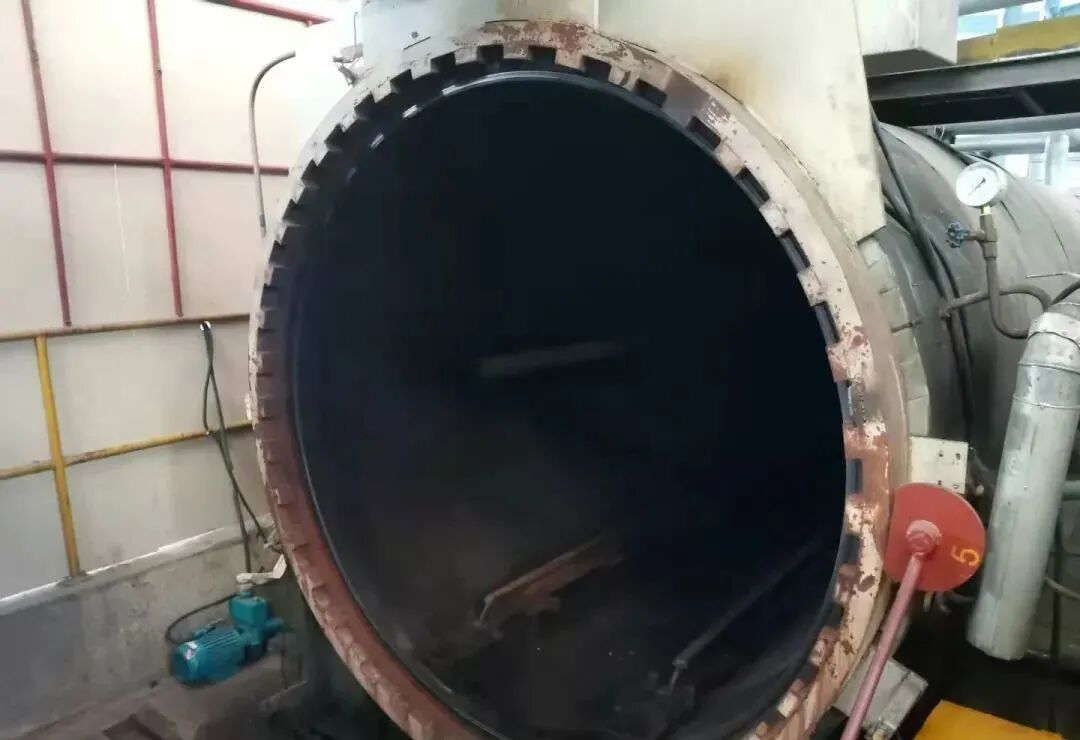

對于很多建材生產企業，蒸壓釜這種高壓特種設備還是比較常見的，所以作為一個建材企業的電氣維修人員，維修蒸壓釜也是日常工作中不可缺少的部分。其實說白了，蒸壓釜跟高壓鍋差不多，主要是靠密封和各種感應元件來運作。因為蒸壓釜是高壓特種設備，涉及到非常重要的安全問題，所以關于蒸壓釜的故障都要特別小心。

今天跟大家分享的一個故障案例，就是蒸壓釜釜門關閉故障的維修。以前也發生過類似的事件，主要原因都是由于關門感應開關的故障。但這次的維修比較曲折，折騰了很久才找到真正原因，在這里分享給大家，希望對大家以后維修類似的設備積累一些經驗和參考方向。

事情的經過

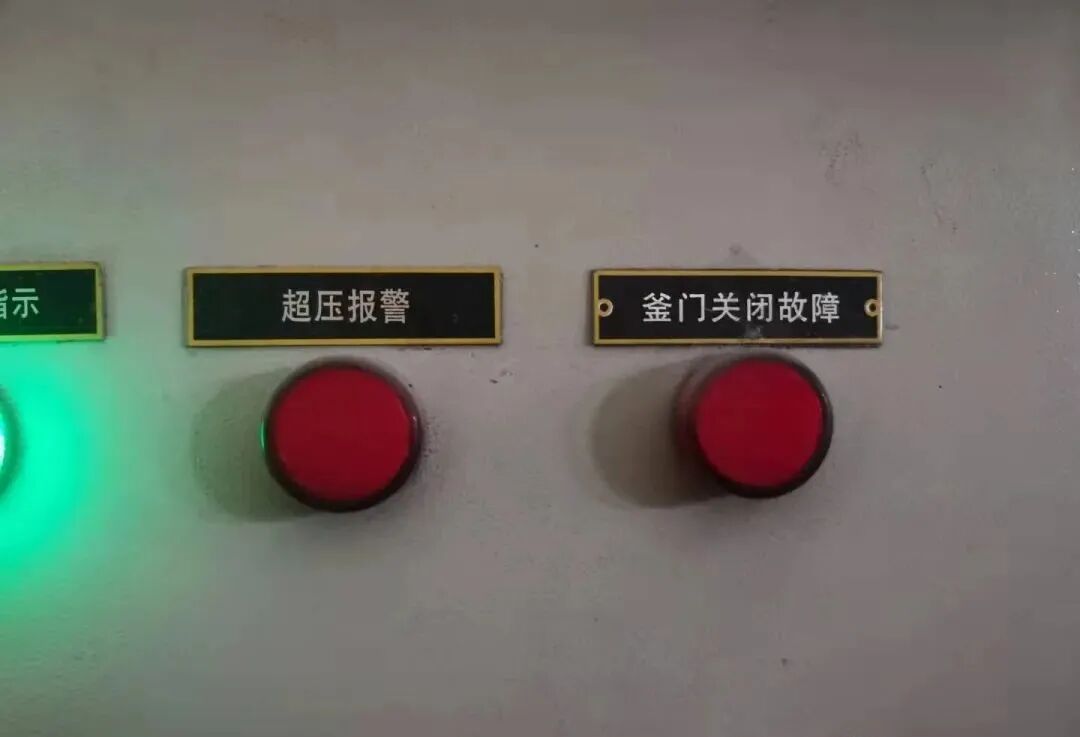

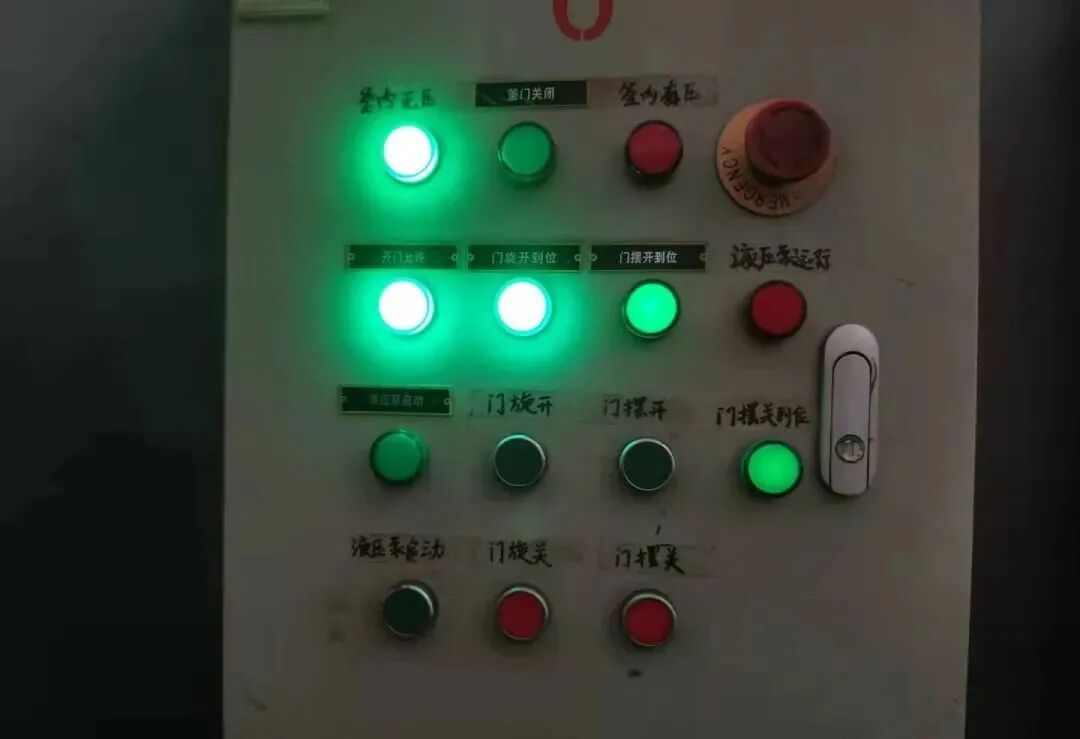

今天中午十二點多的時候，突然接到蒸壓釜崗位人員的電話，說蒸壓釜電器柜報警 燈一直閃爍，不知道出現了啥問題，讓我趕緊過去看看。因為蒸壓釜是高壓設備涉及到安全問題，我很快趕到現場。還好報警的這個蒸壓釜內沒有壓力，所以不是特別緊急。我看到故障燈顯示的內容是釜門關閉的故障。

以前遇到這種情況一般是在釜門關閉加壓的時候出現，而且大多都是因為感應開關沒有感應到釜門的關閉，所以才出現的報警，但這一次不一樣，以為釜門一直是開著的，這種時候報釜門關閉故障很有可能跟感應器沒有啥關系了，既然出現問題，查找故障吧。

故障查找分析

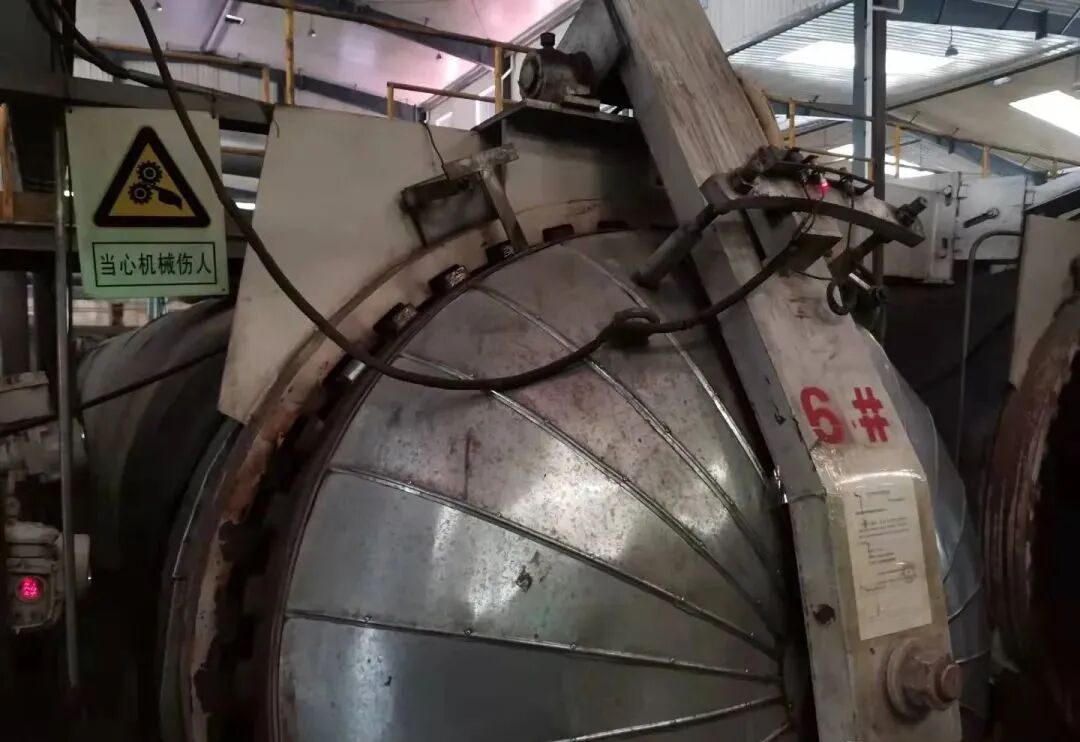

雖然這次的故障跟以前不一樣，是釜門開啟的狀態下出現的關閉故障，但既然故障燈閃爍就說明可能是關閉釜門的感應器出現問題。我們這邊的釜門感應開關采用的是歐姆龍的金屬感應開關PNP的類型的。我用螺絲刀去觸碰感應開關探頭，感應燈亮起但是故障沒有解除，報警 燈依舊閃爍，顯示釜門關閉故障。

按理說這時候感應開關感應到了釜門關閉信號，應該解除報警了，為何還是繼續報警呢？難道報控制器出現問題？帶著這個疑問我又檢查了一下電氣柜中的控制器跟報警開關接線是否存在問題。經過檢查這幾項可能影響釜門報警的線路開關都沒有啥問題。既然以前的經驗不能用，只能查看整個電氣圖紙了。

真正的原因

通過電氣圖紙上的顯示，我找到了有關釜門關閉報警信號的幾個輸入點。也就是說造成釜門關閉報警的可能就在這幾種情況之下。（前提是這些電器元件都是好的）、我看到按照圖紙上的介紹，能讓釜門報警信號燈閃爍的有兩個地方，一個來自釜門上的信號感應開關，另一個來自釜內的壓力傳感器。

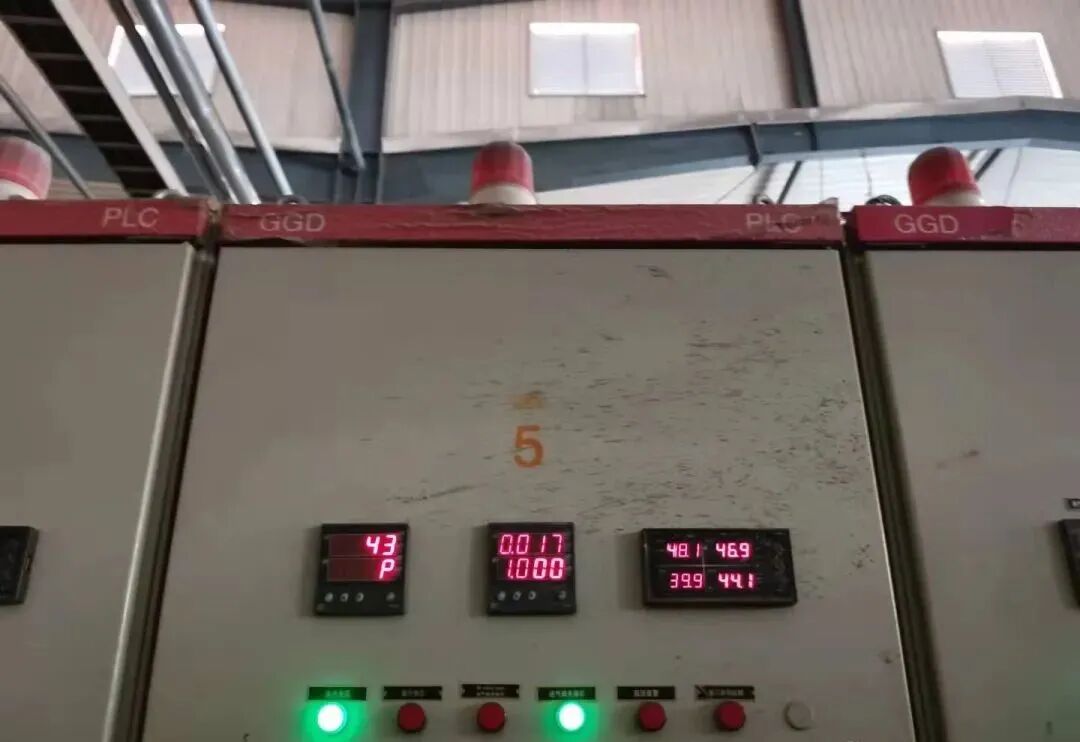

原來為了安全起見，釜門的開關跟釜內的壓力進行的連鎖。此時蒸壓釜的關門感應信號開關是關閉的，也就是說系統判定現在蒸壓釜門是開的，釜內沒有壓力。但我看了一下控制臺，上面顯示蒸壓釜內有微弱的壓力，如此兩個邏輯就出現了錯亂。在蒸壓釜內有一點的壓力的時候，釜門應該是關閉的狀態，而此時系統卻沒有檢測到釜門的關閉信號，所以控制系統判定，蒸壓釜釜門關故障。

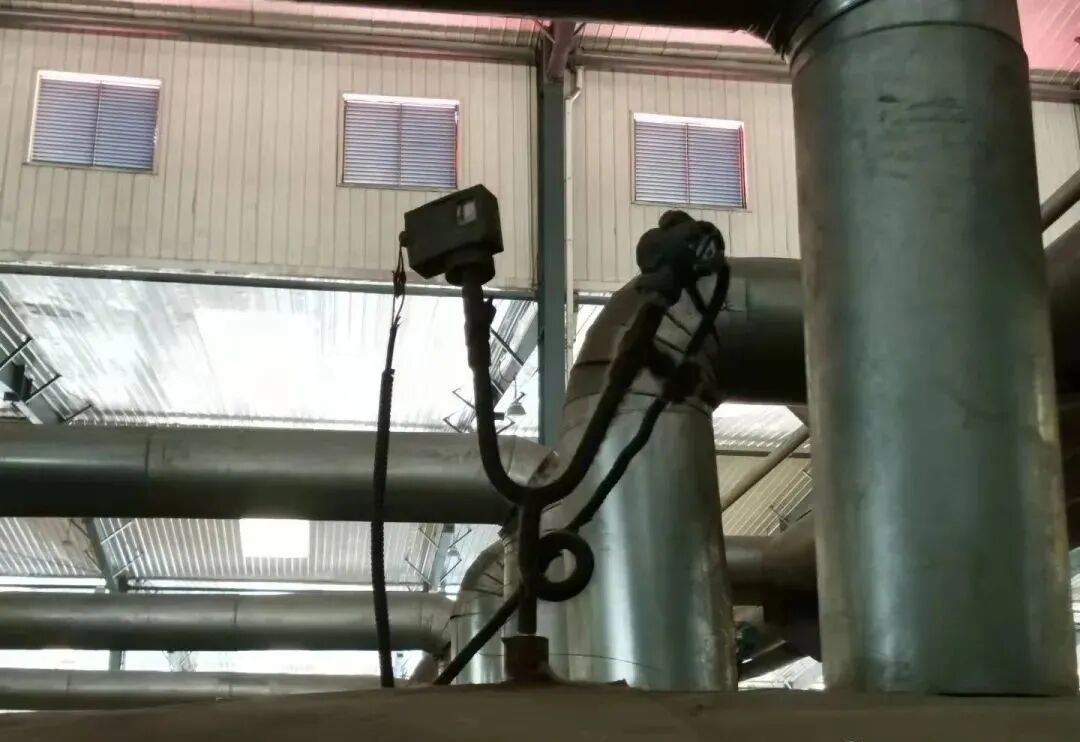

此時真正的問題找到了，蒸壓釜的壓力傳感器出現了問題，導致在釜門開啟的時候仍然顯示有壓力，最終被蒸壓釜控制系統判定為關門故障。我找到蒸壓釜的壓力變送器果然里面的接線出現斷點，恢復之后報警解除。

總結

對于很多帶有連鎖裝置的設備，一定要通過圖紙查找問題的根源，不能頭疼醫頭腳痛醫腳這樣很難在根本上解決問題。所在日常的維修中，要學會多看圖紙，多了解設備的運行規律，只有這樣才能在處理問題的時候，更加順暢少走彎路。
