圓周孔加工宏程序編程實例

圓周孔加工宏程序編程實例

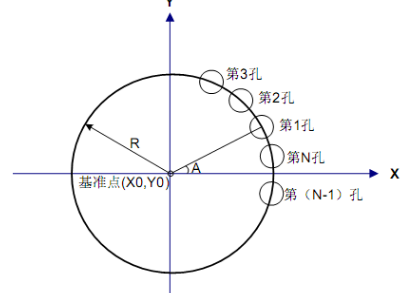

在圓心為基準點(X0,Y0)、半徑為(R)的圓周上,始角為(A),加工N個等分孔。
圓周孔加工宏程序編程實例的圖1























































































我們在反擊中就會非常犀利。今天我們的最后一擊太棒了。”

斯特林終于證明了自己。
排管中心:男排處于艱難時刻
與中國女排在世錦賽的奮力拼搏相比,中國男排近期的一系列表現則讓人感到有些失望。
今年的雅加達亞運會,中國男排二隊僅獲得第9名,創造歷史最差戰績;而在不久前結束的男排世錦賽上,中國男排一隊五戰皆負小組出局。
10月15日,體育總局排球運動管理中心在中國排協官網發布了《寫給中國男排全體隊員的一封信》,以此來鼓舞全員士氣,調動隊員的積極性,直面困難,重新振作。

給中國男排的公開信。
“此刻,你們或許覺得遇到困難、陷入迷茫。隊員們,比賽輸球并不可怕,最可怕的是輸掉了精神,輸掉了信心,輸掉了希望!只有跌倒了再爬起來,總結經驗,查找不足,明確方向,奮起直追才能看到實實在在的進步,才能實現振興中國男排的目標。”
“你們還年輕,缺少比賽的經驗和大賽的歷練,還有許多技術需要提高,很大潛力可以挖掘,很大空間可以提升。你們是中國男排的未來和希望,中國男排的發展重任已經落在了你們的肩上。”
“1981年,北大學子因為觀看中國男排比賽而備受鼓舞,喊出了‘團結起來,振興中華’的口號,這一口號激勵了一代又一代的體育人。”
“中國男排正處在艱難時刻,希望大家能夠立鴻鵠志、做奮斗者,抓住機遇、勇于肩負起歷史賦予你們的責任,不忘初心、牢記使命,堅定信念、砥礪前行,用實際行動成就夢想、報效祖國。”

面對馬爾蒂尼的防守,安貞煥頭球破門。
馬爾蒂尼:我想再踢一次韓國
近日,AC米蘭新任戰略發展總監、足球名宿保羅·馬爾蒂尼接受了媒體采訪。他不僅回顧了自己的職業生涯,而且也談到了如何帶領AC米蘭重振輝煌。
但時至今日,馬爾蒂尼卻依然對2002年的韓日世界杯“耿耿于懷”。他表示自己最想重新踢一次的比賽,正是那一年對陣韓國的1/8決賽。

托蒂被“黑哨”罰下。
“在那之前我從沒對裁判生氣過,但實話實說,那天讓我不生氣是不可能的。我釋放了自己最糟糕的一面,那也得益于我從我妻子那學來的西班牙語。”
1998年和2002年,馬爾蒂尼都以隊長的身份帶領意大利征戰世界杯,但無奈意大利的奪冠卻是在2006年……
今年8月,馬爾蒂尼回到了AC米蘭,擔任俱樂部的體育領域戰略發展經理。對此,AC米蘭發布了一份聲明稱:
“保羅是紅黑軍團歷史中的傳奇人物,他卓越的的競技水平、天賦、領導力、忠誠以及他榮譽簿上的紀錄都是無與倫比的。這些品質能夠幫助米蘭,將這家俱樂部帶回它應有的偉大行列。”

X0,Y0為螺栓孔循環基準點的坐標值。
R:半徑,A:始角, N:個數。上述參數使
#500:基準點X的坐標值(X0)
#501:基準點Y的坐標值(Y0)
#502:半徑(R)
#503:始角(A)
#504:N個數
N>0時,反時針轉,個數N
N<0時,順時針轉,個數N
以下的變量用于宏程序中的運算。
#100:表示第I個孔加工的計數(I)
#101:計數的終值(N )(IE) ┃┃
#102:第I個孔的角度(θI)
#103:第I個孔的X坐標值(Xi)
#104:第I個孔的Y坐標值(Yi)
O0001;
N100 G65 H01 P#100 Q0;            I0
G65 H22 P#101 Q#504;               IE|N|
N200 G65 H04 P#102 Q#100 R360;
G65 H05 P#102 Q#102 R#504;          θIA360°×I/N
G65 H02 P#102 Q#503 R#102;
G65 H32 P#103 Q#502 R#102;           X IX IR·COS(θI)
G65 H02 P#103 Q#500 R#103;
G65 H31 P#104 Q#502 R#102;           Y IY IR·SIN(θI)
G65 H02 P#104 Q#501 R#104;
G90 G00 X#103 Y#104;                   第I個孔定位。
G**;                              具體孔加工G代碼。
G65 H02 P#100 Q#100 R1;             II1
G65 H84 P200 Q#100 R#101;           當IIE 時, 轉到N20
M99;
調用上面用戶宏程序本體的程序實例如下:
O0010;
G65 H01 P#500 Q100;X0=100MM
G65 H01 P#501 Q-200;Y0=-200MM
G65 H01 P#502 Q100;R=100MM
G65 H01 P#503 Q20;A=20°
G65 H01 P#504 Q12;              N=12反時針轉
G92 X0 Y0 Z0;
M98 P0001;                     調用用戶宏程序
G80;
X0 Y0;
M30;
這樣即可完成上述圓周孔的加工編程。
