這個復雜的深基坑工程來自北京城建北方集團施工的文創中心項目，面對苛刻的工程條件，項目團隊秉承著“以現場換市場”的企業理念，堅持高標準、常態化的管理理念，用“樣板工程”打造企業品牌。

工程特點和難點：

?緊鄰鬧市區高架橋和地下人行道

?距離周邊道路最近僅10m

?基坑安全等級為一級

?結構重要性安全系數為1.10

?深度達到19.8m

?地下水豐富

?基坑采用灌注樁 + 內支撐（兩道）+ 錨索聯合支護體系，我們一起走進工程現場，基于施工工序，從以下四個方面，看項目管理團隊如何用主體結構工程的質量管控打造臨時支護工程：

① 基坑土釘墻施工工序

② 圍護樁施工工序

③ 鋼格構柱施工工序

④ 混凝土支撐梁施工工序

1、基坑土釘墻施工工序

1

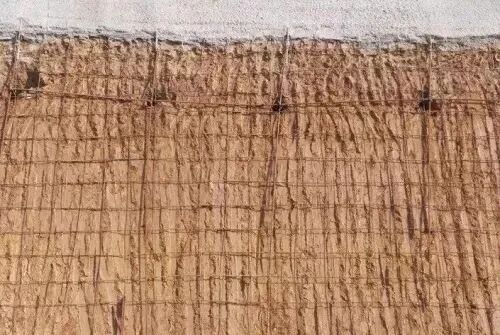

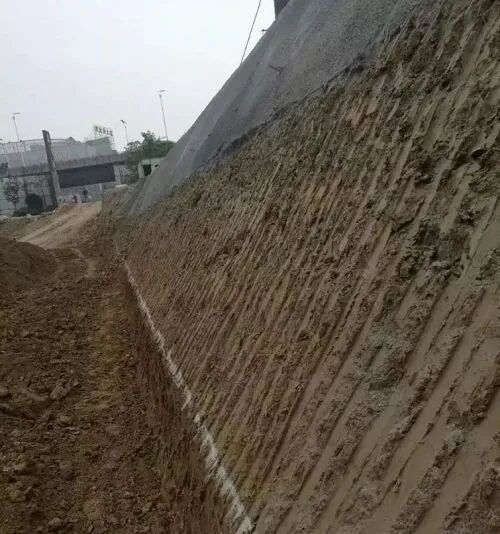

邊坡成型

大型挖掘機根據基坑上下口線挖出邊坡輪廓后，人工配合小型挖機修坡，同時坡度尺控制檢查邊坡坡度，檢驗坡度是否符合設計要求。成型邊坡坡面平整順直，坡度一致，無明顯凸起或凹進，符合設計要求。

2

土釘成孔

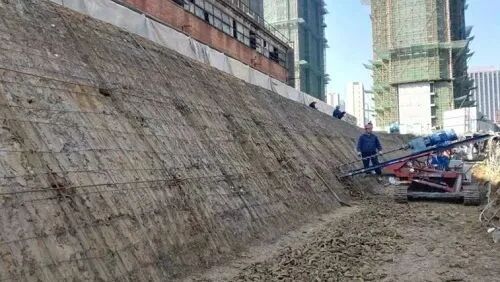

土釘坡面定位后采用水平鉆機干作業成孔，成孔角度15°-20°。

3

土釘安裝及注漿

土釘成孔后及時插入鋼筋土釘，現場水泥漿二次注漿，保證土釘施工質量。

4

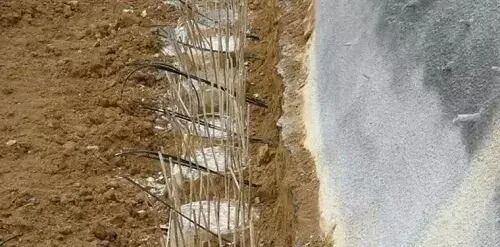

鋼筋網片綁扎

鋼筋網片采用HPB300鋼筋，φ6@250×250，接頭采用綁扎連接接方式，保護層厚度30mm。

5

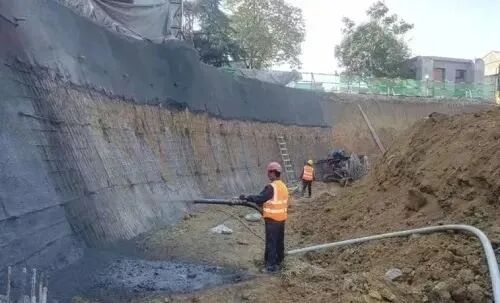

噴射面板混凝土

采用空壓設備分段自下而上噴射C20細石混凝土，噴射過程做到噴射回彈量小，噴層強度高，噴射厚度80mm。

6

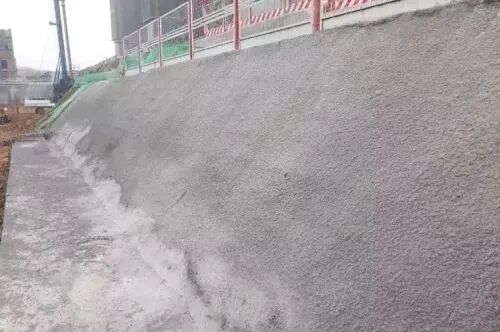

土釘墻成型

坡面平整， 接縫成型質量好，陰陽角順直。

2、圍護樁施工工序

1

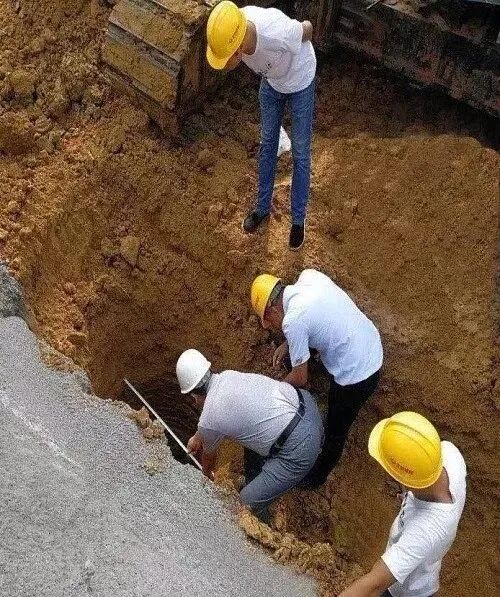

檢驗樁孔

成孔后利用盒尺和測繩檢驗樁徑、樁深是否符合設計要求。同時對每根樁孔進行安全防護。

2

鋼筋籠加工

根據圖紙進行鋼筋籠加工，確保主筋焊縫堅固，螺旋筋間距符合要求。

3

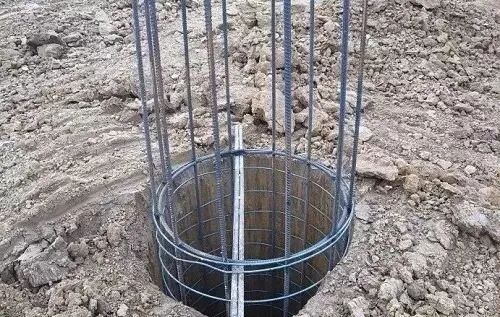

安放鋼筋籠

樁孔驗收合格后，及時吊裝鋼筋籠入孔，鋼筋籠入孔過程中要做到緩慢勻速，嚴格控制鋼筋籠垂直度和樁頂標高。鋼筋籠標高控制：采用2支吊筋，吊筋長度根據孔口標高及籠頂標高計算確定，焊接在鋼筋籠上部，然后懸掛固定。

4

灌注混凝土

圍護樁隱蔽驗收合格后，驗算單樁混凝土方量，C30預拌混凝土現場澆筑，導管下料。為確保樁頂混凝土強度，在樁頂標高以上加灌一定高度，高度控制在50mm。

5

維護樁完整性檢測

檢驗樁身材料密實性和連續性。

6

樁頭剔鑿

采用風鎬將樁頭高出設計標高部分剔除、找平，露出密實混凝土。

7

預應力錨索施工

在設計要求部位，鉆機成孔，安放Ф15.24-2 1860級鋼絞線，兩次注漿。

8

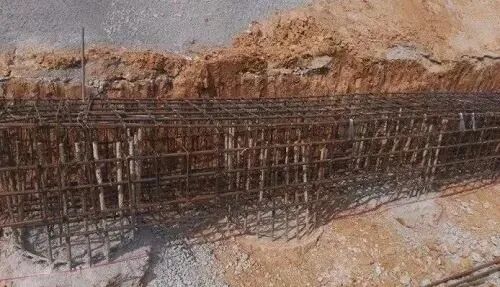

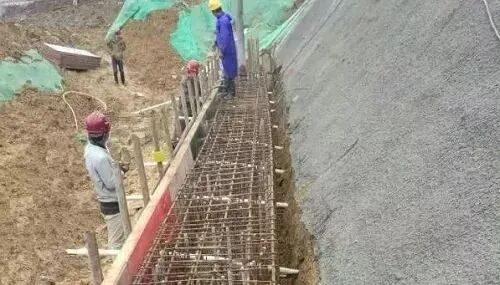

冠梁鋼筋綁扎

冠梁鋼筋綁扎前，拉通線對樁頭鋼筋進行修整、清理、綁扎自一段開始逐段綁扎，樁頭鋼筋在冠梁內錨固，搭接部位箍筋加密。

9

冠梁模板安裝

鋼筋隱蔽驗收合格，采用15mm厚覆膜多層板+木方+對拉螺栓模板支撐體系。施工中嚴格控制模板截面尺寸、平整度、垂直度和標高，拼縫嚴密，防止漏漿。預應力錨索加PVC套管。

10

冠梁成型、預應力錨索張拉

冠梁模板拆除后及時灑水養護，待冠梁強度達到設計要求后進行錨索張拉，并安裝錨墊板固定。

3、鋼格構柱施工工序

1

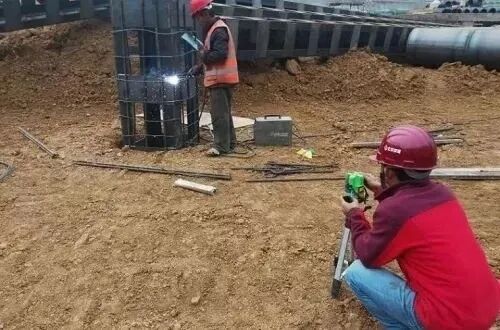

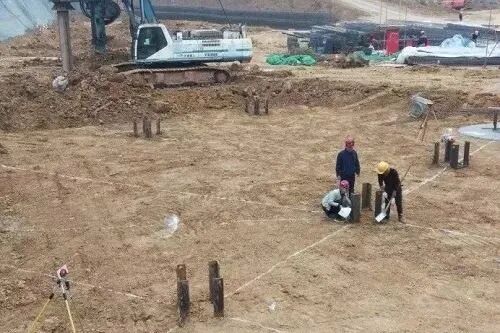

測量定位

小型挖掘機平整場地，利用全站儀進行鋼格構柱樁定位，并做好標記。

2

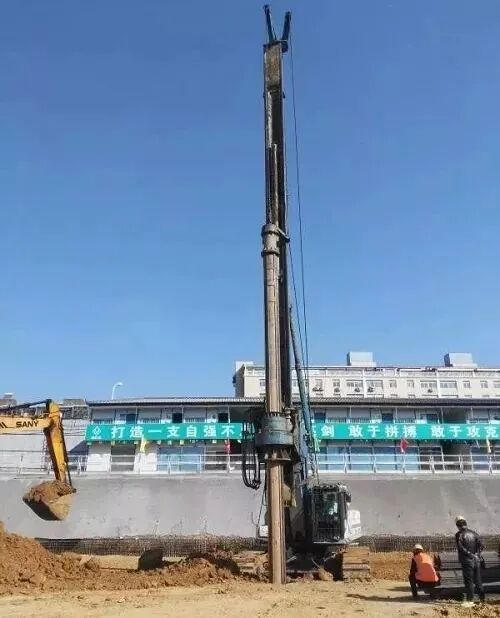

鉆孔

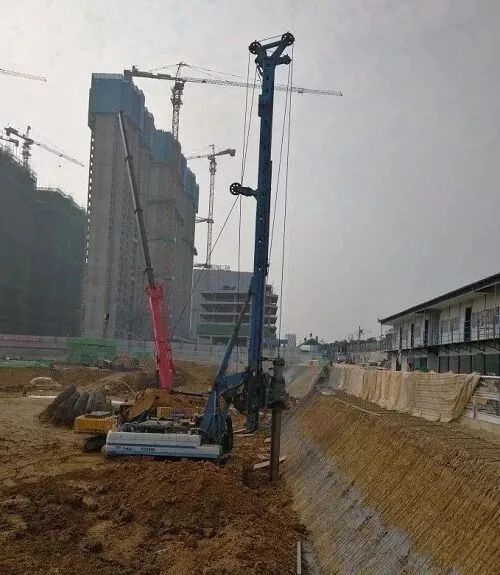

樁身定位后，鉆機跟進就位，調整鉆桿垂直度后進行鉆孔。

3

吊放鋼筋籠

驗孔后，吊放1000mm鋼筋籠，用于鋼格構柱底部錨固。

4

鋼格構柱加工、吊裝

鋼格構柱規格為700X700mm，采用角鋼和鋼板焊接。鋼格構柱汽車吊吊裝就位。

5

鋼筋籠與鋼格構樁連接

鋼格構柱與灌注樁鋼筋籠焊接固定后，下放至設計標高。

6

鋼格構柱樁灌注后填土

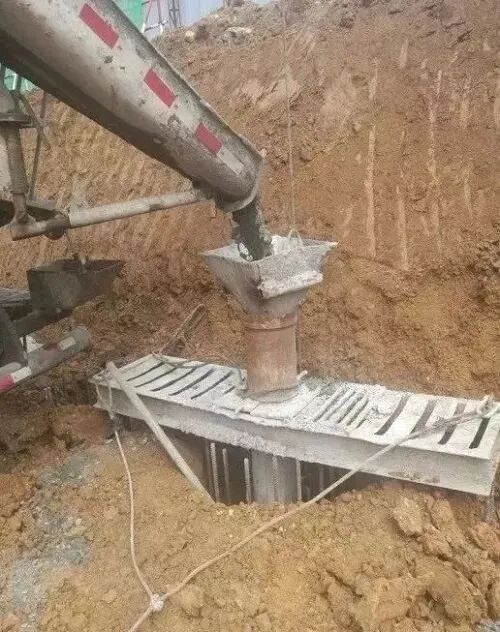

鋼格構柱樁安裝完畢，驗收合格后，及時澆筑樁底部混凝土，混凝土澆筑完成后及時填土封樁孔，消除安全隱患。

4、混凝土支撐梁施工工序

1

測量、放線

按照?qǐng)D紙?jiān)O(shè)計標高，采用小型挖掘機和人工配合清底、找平并測量放線。

2

澆筑梁底墊層

澆筑C15混凝土墊層，厚度100mm，木抹子抹平、壓實，墊層比梁寬出100mm。

3

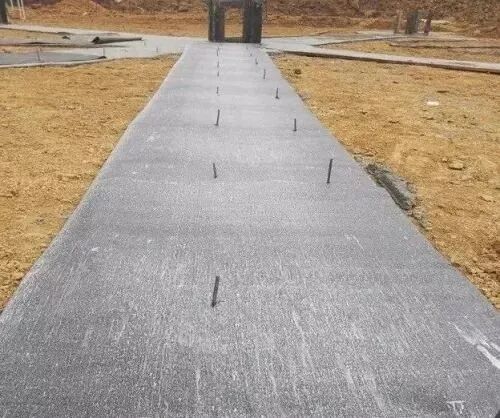

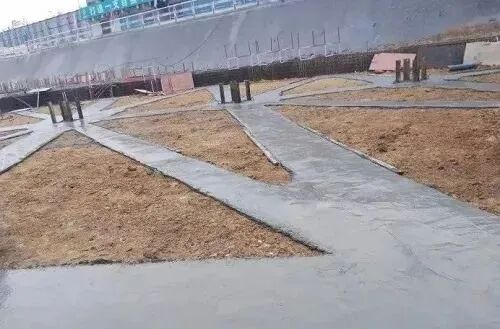

鋪設隔離層

墊層混凝土強度達到1.2N/mm2后，彈出梁邊線，短鋼筋頭定位標識，鋪設油氈隔離層，覆蓋墊層表面，便于下步墊層拆除。

4

環撐梁鋼筋綁扎

鋼筋綁扎前進行主次梁交接部位放樣，確定鋼筋綁扎順序后進行鋼筋綁扎。

5

環撐梁模板安裝

鋼筋隱蔽驗收合格，采用15mm厚覆膜多層板+木方+對拉螺栓模板支撐體系。施工中嚴格控制模板截面尺寸、平整度、垂直度和標高，拼縫嚴密，防止漏漿。

6

環撐梁混凝土澆筑

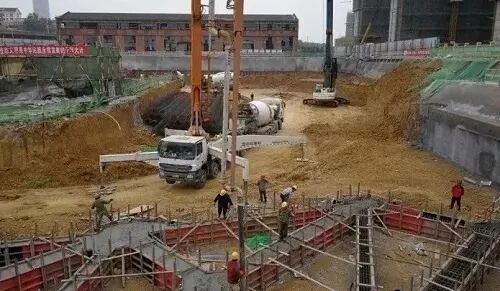

澆筑采用汽車泵輸送混凝土，澆筑前對需重點對進行處理：原有施工縫剔除軟弱層，新留置施工縫采用鋼板網45°攔茬并設置加強鋼筋。

7

拆模成型

成型質量好。

8

養護

采用覆蓋毛氈，每日專人撒水養護。

基坑支護成型效果賞析

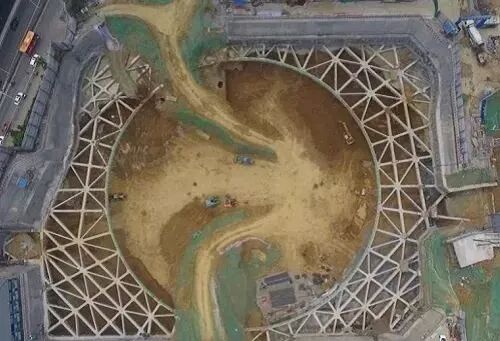

現場全貌

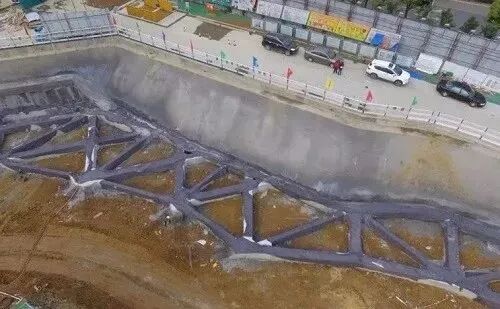

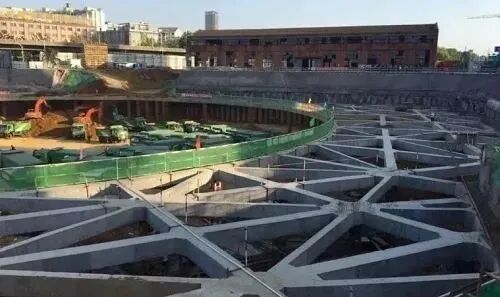

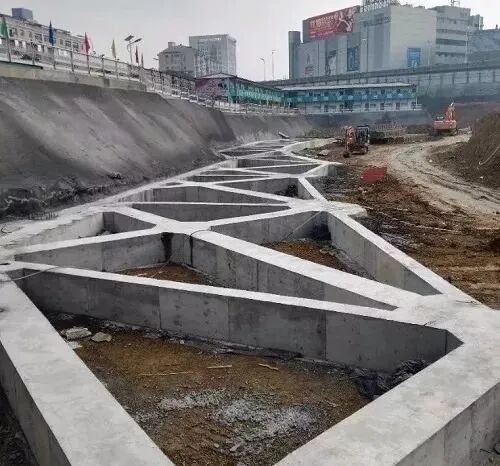

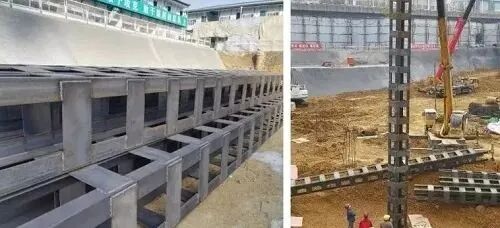

基坑第一道環撐梁成型全貌

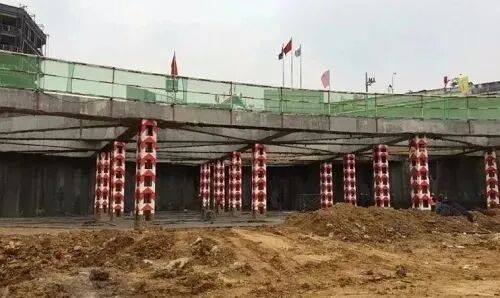

格構柱林立、定位準確，紅白警示漆謹防施工碰撞

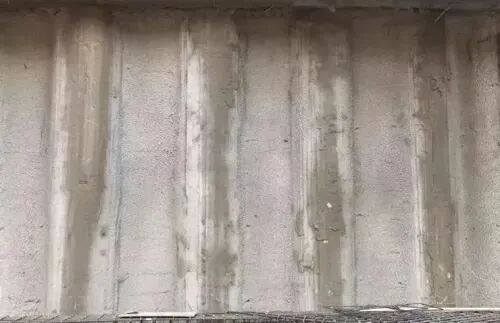

支護樁間距均勻、樁間噴錨混凝土觀感一致

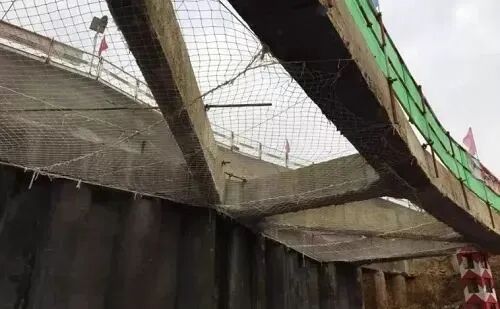

環撐水平防護網設置，保障環撐上下施工人員安全

基坑周圈設置噴淋降塵系統，有效降低現場揚塵
