PointPillar：利用偽圖像高效實現3D目標檢測

2021年9月13日 09:31
瀏覽：2830


來源 | CV研習社


文章導讀


計算機視覺任務中，2D卷積神經網絡得益于極其出色的性能不斷刷新著各大視覺任務的榜單，可謂是YYDS。隨著人工智能算法的不斷推進，更多的研究者將目光聚焦到了3D任務，那么在3D視覺任務中，2D卷積神經網絡的神話能否延續呢？答案是肯定的！今天小編將分享一篇3D點云檢測論文—Pointpillars，看看作者如何巧妙的只使用2D卷積，卻實現了高效的3D目標檢測。


01 3D點云檢測的現狀如何


最近幾年點云的三維目標檢測一直很火，從早期的PointNet、PointNet++，到體素網格的VoxelNet，后來大家覺得三維卷積過于耗時，又推出了Complex-yolo等模型把點云投影到二維平面，用圖像的方法做目標檢測，從而加速網絡推理。


所以在點云上實現3D目標檢測通常就是這三種做法：3D卷積、投影到前視圖或者鳥瞰圖（Bev）。


3D卷積的缺點是計算量較大，導致網絡的推理速度較慢。投影的方式受到點云的稀疏性的限制，使得卷積無法較好的提取特征，效率低下。而后來研究熱點轉向了采用鳥瞰圖（Bev）的方式，但存在的明顯的缺點就是需要手動提取特征，不利于推廣到其他的雷達上使用。


撥開那些花里胡哨的網絡，有什么更靠譜的模型能夠權衡速度和精度做三維目標檢測呢？


02橫空殺出的PointPillars


這是一篇前兩年的點云目標檢測網絡，為什么重溫它是因?yàn)樾【幵趯W(xué)習百度Apollo 6.0時發現它被集成進去作為激光雷達的檢測模型了。在這里給大家解析一下該網絡模型，看看有啥特點！


Pointpillars的創新點在于：提出了一種新的編碼方式，利用柱狀物的方式生成偽圖像。


Pointpillars由三大部分組成：


  • 利用pillars的方式將點云轉化為稀疏偽圖像；
  • 使用2D網絡進行特征的學習；
  • 使用SSD檢測頭進行Bbox的回歸。

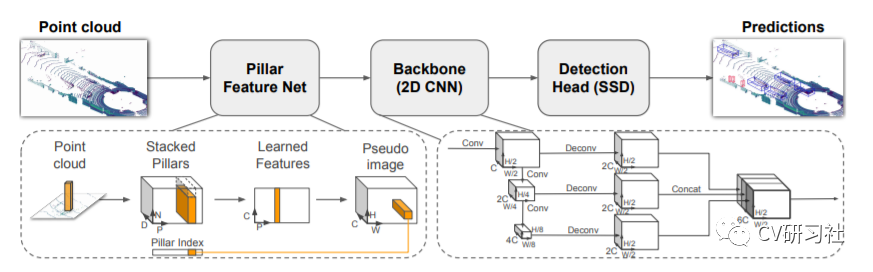

如下圖所示：

PointPillar：利用偽圖像高效實現3D目標檢測的圖1
網絡結構

Pointpillars的性能表現：具有明顯的速度優勢，最高也可達到105Hz，且對比僅使用點云作為輸入的3D目標檢測的方法有精度上的提升。

3 PointPillars的詳細分析

想要學習一個網絡模型，不管是圖像還是點云的檢測：

  • 首先需要看看它是怎么做數據處理的？
  • 然后了解它的特征提取模塊是怎么搭建的？
  • 接下來了解它的檢測頭選用的是什么？
  • 模型搭建完畢后需要分析損失函數如何權衡？
  • 最后當然是看看實驗的仿真效果如何？

數據處理環節：

Pointpillar設計了一套編碼方式將激光雷達輸出的三維坐標轉換到網絡輸入的形式，操作如下：

  1. 通常從激光雷達中獲取的點云表現形式一般是x，y，z和反射強度i。

  2. 將點云離散到x-y平面的均勻間隔的網格中，從而創建一組柱狀集P ,具有| P | = B，z軸不需要參數進行控制。

  3. 將每個支柱中的點增加xc，yc，zc，xp和yp（其中c下標表示到支柱中所有點的算術平均值的距離，p下標表示從支柱x，y中心的偏移量）。激光雷達中的每個點就具有了九維的特征。

  4. 對每個樣本的非空支柱數（P）和每個支柱中的點數（N）施加限制，來創建大小為（D，P，N）的張量張量。如柱狀體中的數據太多，則進行隨機采樣，如數據太少，則用0進行填充。

  5. 簡化版本的PointNet對張量化的點云數據進行處理和特征提取（即對每個點都運用線性層+BN層+ReLU層），來生成一個（C，P，N）的張量，再對于通道上使用最大池化操作，輸出一個（C，P）的張量。

  6. 編碼后特征散布回原始的支柱位置，創建大小為（C，H，W）的偽圖像。

(D, P, N)--> (C, P, N) --> (C, P) --> (C, H, W)

上述的轉換流程流程如圖所示：

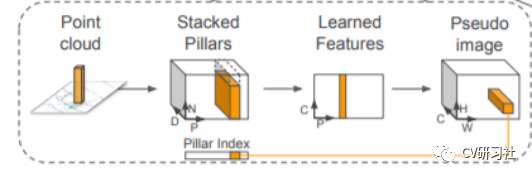

PointPillar：利用偽圖像高效實現3D目標檢測的圖2
生成偽圖像的過程

特征提取環節：

本文中的編碼器的輸出特征維度C=64，除了第1個Block中汽車的步幅S=2，行人和騎自行車的人的步幅為1，第2和第3個block中采用了相同的步幅。并對3個塊進行上采樣，最后將3個上采樣的塊進行通道拼接，可以為檢測頭提供6C維度的特征。

數據流在下采樣和上采樣的過程中并不復雜：

下采樣：Block1（S，4，C），Block2（2S，6，2C），和Block3（4S，6,4C）

上采樣：Up1（S，S，2C），Up2（2S，S，2C）和Up3（4S，S，2C）。

如下圖所示

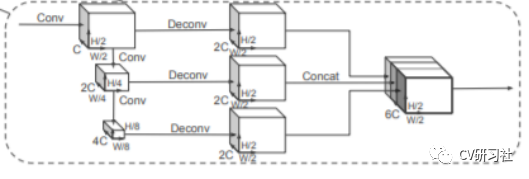

PointPillar：利用偽圖像高效實現3D目標檢測的圖3
特征層結構

檢測頭模塊

論文中作者使用SSD進行3D目標檢測。與SSD相似，使用了2D聯合截面（IoU）將先驗盒和地面的真實情況進行匹配。Bbox的高度和高程沒有用于匹配，取而代之的是2D匹配，高度和高程成為附加的回歸目標。

損失函數部分

檢測網絡的損失函數一般都是有分類和回歸兩部分組成，分類損失用于給出目標的類別，回歸損失用于給出目標的位置，而三維目標檢測相比圖像的二維檢測多了3個參數。

3D Box由（x，y，z，w，h，l，0）進行定義：

PointPillar：利用偽圖像高效實現3D目標檢測的圖4

其中分類損失：

PointPillar：利用偽圖像高效實現3D目標檢測的圖5

回歸損失：

PointPillar：利用偽圖像高效實現3D目標檢測的圖6

通過加權和的方式得到總的損失函數：

PointPillar：利用偽圖像高效實現3D目標檢測的圖7

實驗仿真結果

最后我們看一下文章給出的仿真結果：

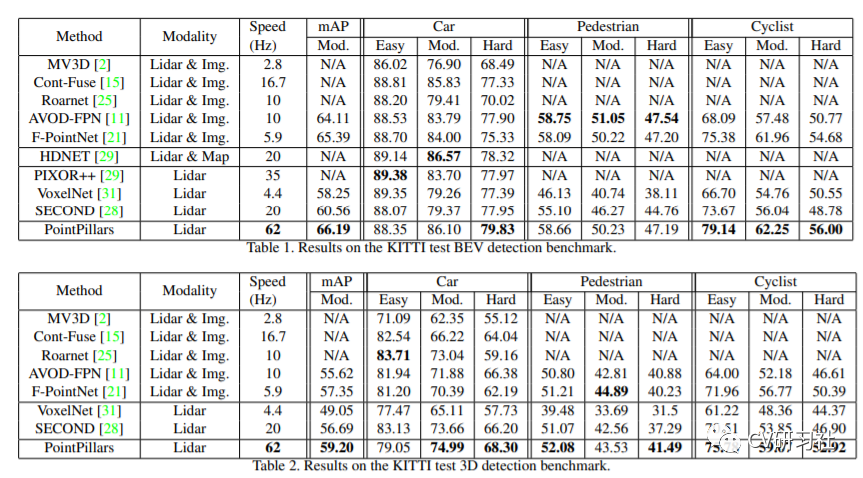

PointPillar：利用偽圖像高效實現3D目標檢測的圖8

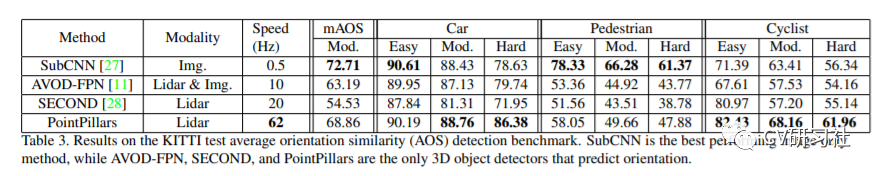

PointPillar：利用偽圖像高效實現3D目標檢測的圖9

不管從速度上還是精度上相比于幾種經典模型還是有一定程度的提高，但其實我們可以發現在行人等檢測仍然徘徊在50%左右，和圖像的目標檢測動仄80%~90%的mAP還有很大的提升空間。

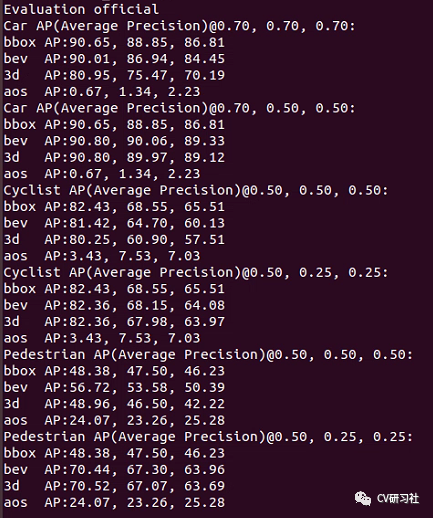

這里是運行源碼的一份評估報告，不過源碼中將車輛和行人等分開到兩份配置中訓練，估計是因?yàn)榇笮√卣鞑灰?，怕合起來影響刷榜精度吧?/span>

PointPillar：利用偽圖像高效實現3D目標檢測的圖10

4 PointPillars的優缺點在哪里？

梳理一遍這個檢測網絡后，我們回顧對比一下其他方法，不難發現它的優勢不外乎以下幾點：

  1. 提出了一種新的點云編碼器，不依靠固定編碼器進行學習特征，可以利用點云的所有信息。

  2. 在柱狀體而非體素上進行操作，無需手動調整垂直方向的分箱。

  3. 網絡中只使用2D卷積，不使用3D卷積，計算量小運行高效。

  4. 不適用手工特征，而是讓網絡自動的學習特征，因此無需手動的調整點云的配置，即可推廣到其他的激光雷達中使用。


該網絡側重于三維數據形式的轉換編碼，所以在后續幾個環節仍然有不少優化的空間，比如：


  • 特征融合部分采用的FPN是否可以換成PAN
  • 檢測頭采用的SSD是否可以換成更新的檢測器
  • 回歸損失函數是否可以將角度和BBox緊耦合

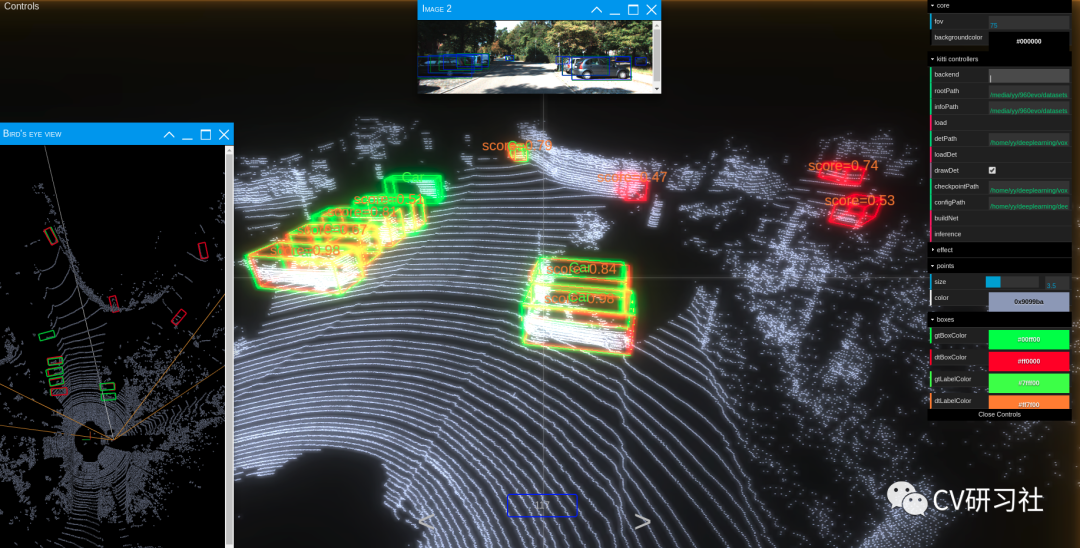

通過閱讀開源工程，發現它提供了一個效果展現的可視化工具，和小編以前做的聯合標注工具很相似，如下圖所示，針對同步后的激光雷達和攝像頭數據，在可視化三維點云空間的同時，將感知的結果投影到圖像的透視投影視角上以及點云的鳥瞰圖視角中。


PointPillar：利用偽圖像高效實現3D目標檢測的圖11


最主要的是這個工具可以用于其他的檢測模型，只要在右側的配置欄提供輸入輸出信息即可，強烈推薦！
