對變電站而言，不僅運維人員要注意暑氣蒸騰，電氣設備的防暑也至關重要。本文我們將聚焦變壓器，從變壓器油化驗的功能、含義、項目，變壓器油取樣的過程和注意點，油化驗數據與評估標準展開學習，全面了解給變壓器消暑降溫的措施。

變壓器油主要功能

一、 絕緣功能

變壓器油將不同電勢的線圈部分隔離，增加了介電強度，防止運行設備擊穿。

二、 散熱冷卻功能

油循環將變壓器運行中線圈、鐵芯產生的熱量散發出去，防止熱量的堆積。

三、 滅弧功能

將電弧產生的高溫吸收，降溫并起到滅弧功能。

四、 保護功能

減少變壓器內部設備和氧氣的接觸，防止設備氧化，延緩了氧氣對內部線圈、鐵芯等的侵蝕。

變壓器油化驗的含義

變壓器油化驗是用氣相色譜法測定變壓器油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段，也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

變壓器油化驗的項目

外觀檢查 | 檢查油樣的外觀，是否有不溶性油泥、纖維和臟物存在。

顏色 | 正常變壓器油應為無色或淡黃色，檢查油樣顏色是否符合此標準。

酸值

水分

閃點 | 檢測油樣可燃時的溫度

擊穿電壓 | 檢測油樣絕緣性

介損 | 檢測油樣絕緣性

界面張力 | 檢測油樣和水分之間的不溶性

體積電導率 | 檢測油樣的導電能力

變壓器油取樣的過程和注意點

1、從檢測機構取回油樣瓶

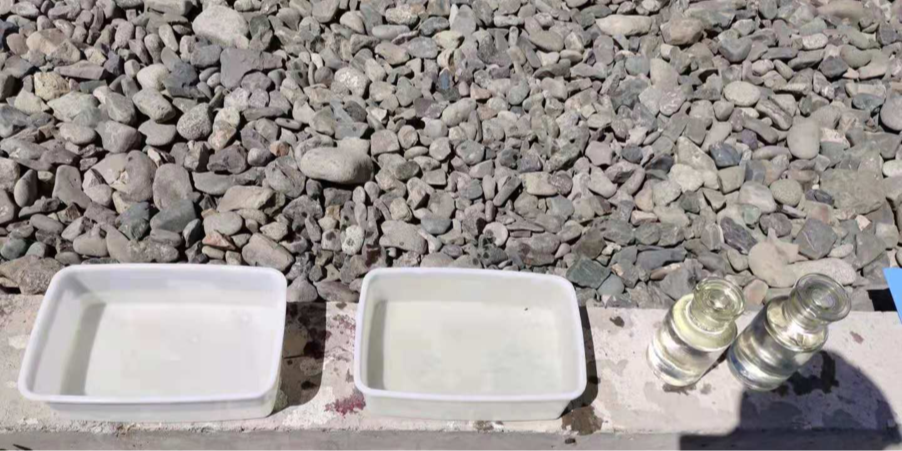

2、油樣瓶清洗

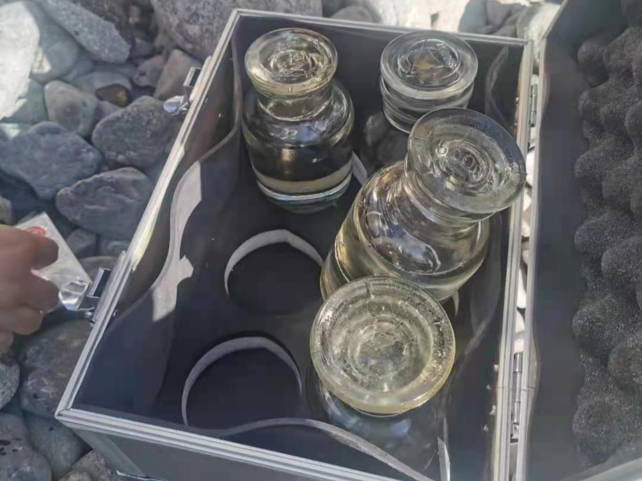

3、油樣裝瓶與靜置保存

4、廢油的處理

5、送回油樣瓶

A、取油樣前應對樣瓶進行充分清洗，瓶身應用抹布擦干。

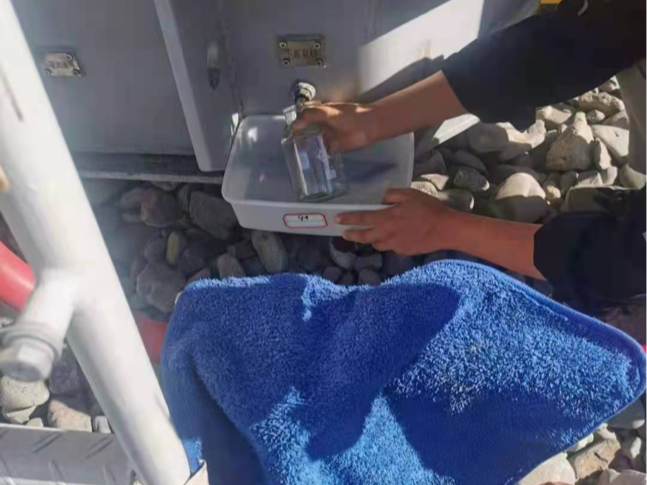

B、取油口活塞應緩慢擰開，取油口下方應墊有抹布，防止油噴射飛濺。

C、油樣取完后應在瓶身貼好標簽，注明單位名稱、編號、取樣部位、日期及取樣人等信息。瓶口應擰緊，防止空氣混入。

D、油樣取完后應靜置72h，才可進行相關試驗。

E、廢油需妥善處理，避免環境污染。

F、送油過程中，防止油溢出，避免陽光直射。

來源：電力設備狀態監測
