微型樁擋墻是利用微型樁與擋墻相互組合形成的一種輕型支擋結構，筆者在十年前左右在公路滑坡治理中首次應用以來，取得了良好的應用效果。它由主要起抗滑、抗傾覆、抗剪和提供承載力的微型樁，以及起連接微型樁使其成為整體受力的、截面積較小的混凝土擋墻組成，是一種新型的輕型支擋結構，即常稱為輕型微型樁擋墻。有需要時可在擋墻上預留錨索孔，從而形成輕型錨索式微型樁擋墻，從而更大幅度的提高支擋結構的加固力度。

微型樁擋墻可利用微型樁對病害坡體進行預加固，然后分段開挖后澆注混凝土連接擋墻。由于其具有預加固的效果，擋墻的墻基可保持與地面平齊而不必下挖或預留過大的襟邊，故對病害坡體擾動較小。且工程施作速度快，工程造價低，特別是適用于工程應急與有效減小工程對運營公路的干擾。 有條件時可 采用 預制 塊進行擋墻裝配， 可進一步加快 工程施工 進度。

案例

某坡體主要由強風化泥質粉砂巖和中風化泥巖構成，巖體產狀與坡向近正交，傾角28°。自然斜坡約15~25°，坡后為寬大平臺。工程施工時采用了約1：1.5的坡率進行開挖，由于工程建設需要，施工在公路路基外側開挖了寬大平臺作為預制場地使用。

工程開挖時下部預制場坪出現了一定的超挖而占用了公路范圍，極易風化的泥質粉砂巖強度大幅降低，加之開挖坡度偏陡卸荷嚴重和坡體地下水的作用下，坡體發生了先后兩次發生了體積分別為7.5萬方和2萬方的滑坡。其中變形后采用約1：1.2的坡率重新刷方后，在邊坡開挖至距路基面約5m的位置時發生了第二次滑坡。坡體后緣下錯約4m左右，平臺部位出現局部鼓脹，預制場超挖邊坡和上部路塹邊坡出現卸荷開裂。

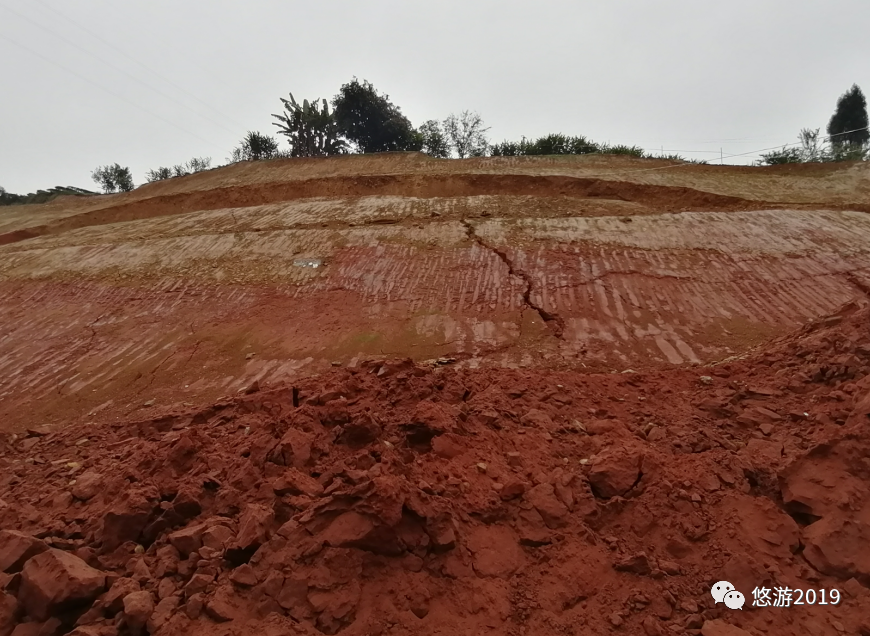

圖1 第二次滑坡正面圖

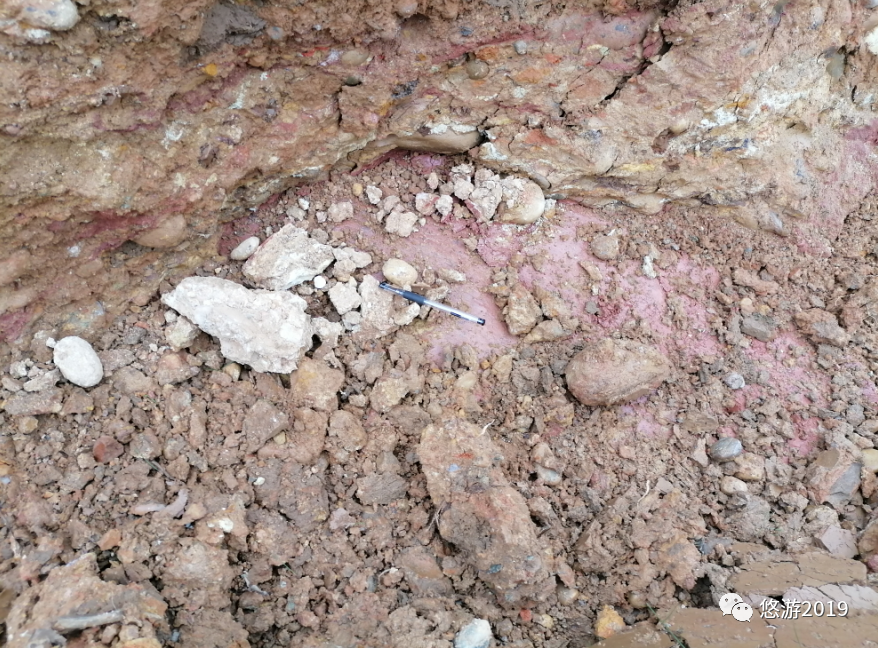

圖2 出露滑面

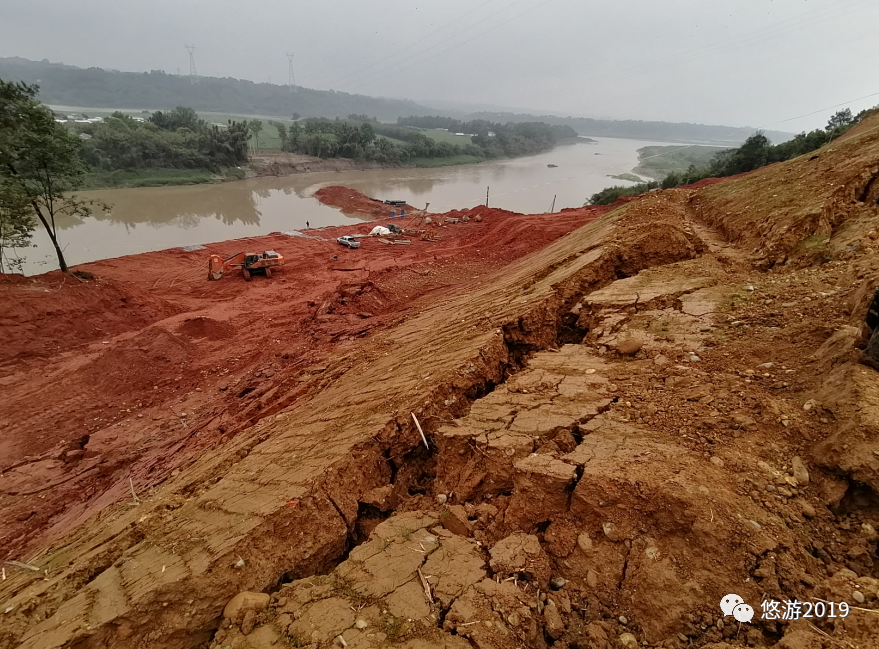

圖3 路邊坡張拉裂縫與開挖平臺鼓脹裂縫

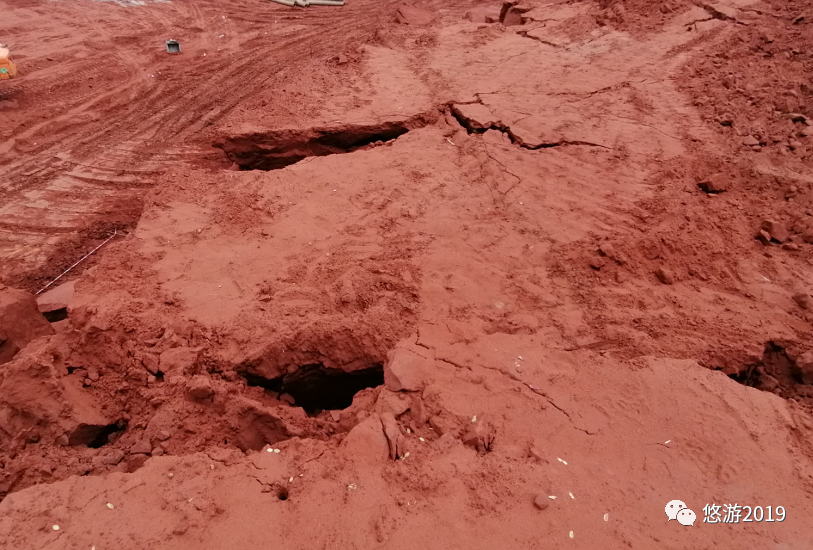

圖4 超挖邊坡上部平臺的縱向裂縫

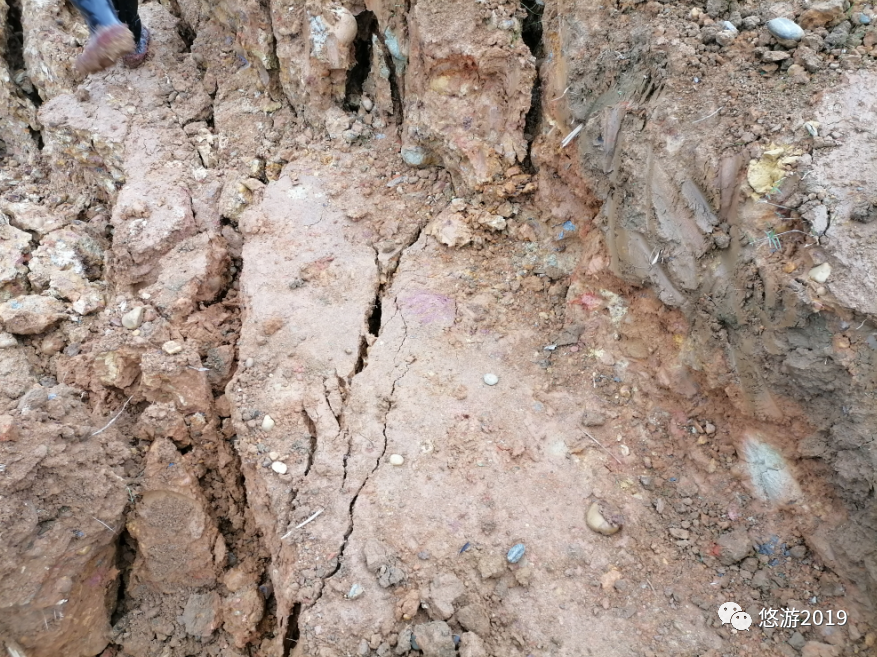

圖5 滑坡側界羽狀裂縫

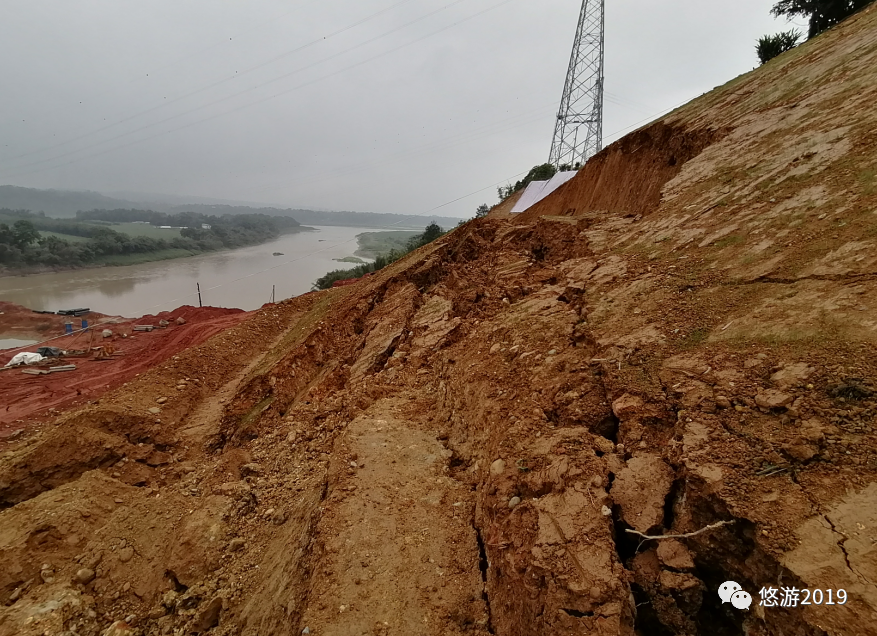

圖6 滑坡后壁

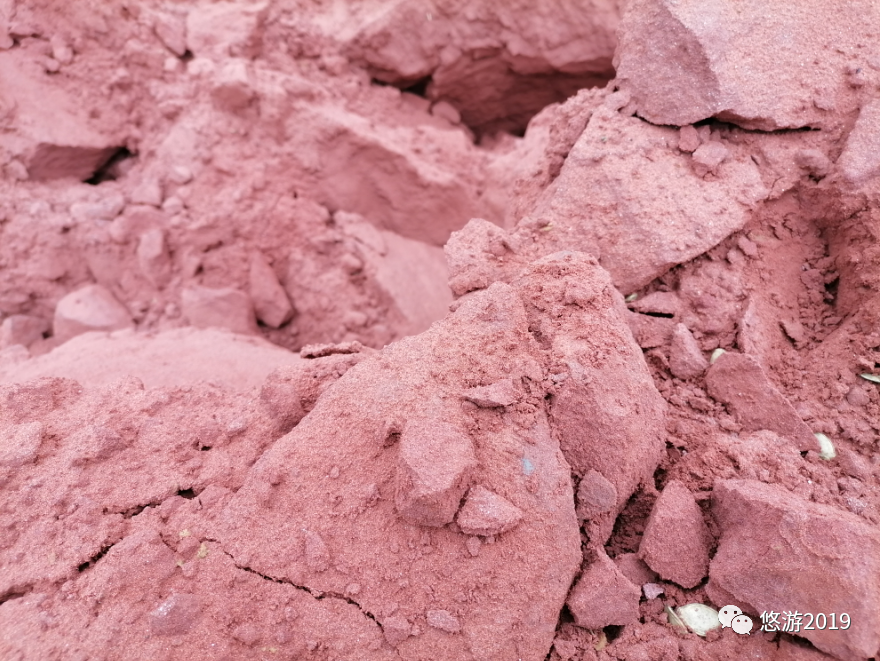

圖7 極易風化的泥質粉砂巖

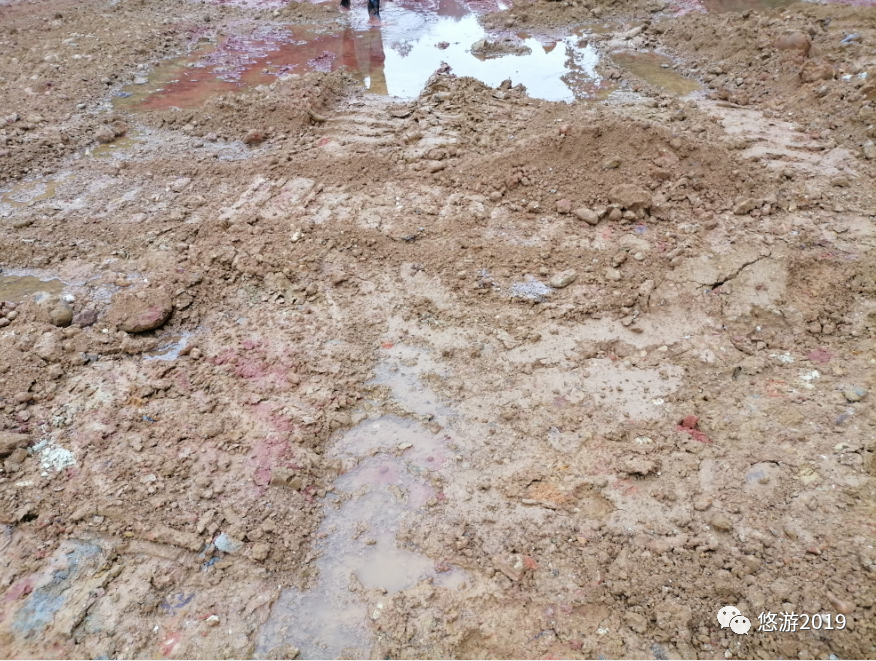

圖8 坡腳地下滲水

圖9 滑坡工程地質斷面圖

從工程地質條件來看，由于滑面傾角為28°，一旦邊坡的坡率陡于滑面，即使放緩坡率仍不能控制坡體的變形，這就是滑坡與邊坡的區別所在。而采用順層面清方，則造成過大的征地面積和緩坡匯水面積過大不利于泥質粉砂巖的防護。尤其是 隨著邊 坡的 下挖 在 路基坡腳存在 更深 層的 潛在滑面可能 ，這更不利于順層清方方案的使用。 基于此，處治方案如下：

1、考慮到雨季即將來臨，在預制場坪部位設置頂寬、高度為5m左右的反壓平臺，有效控制坡體變形。且在反壓前在其底部設置厚約0.5m的碎石墊層防止地下水蓄積。

2、在公路路基上部的開挖平臺部位設置長20m、Φ146的，縱、橫向間距1.5m、梅花型布置的兩排微型樁。其中微型樁位于公路路基標高以下的長度為8.5m，有效確保微型樁的錨固能力。微型樁出露地面4m，在其上澆注6m高的輕型擋墻后，墻后采用1:3的坡率對病害路塹邊坡進行反壓，從而確保了依附于淺層滑面與深層潛在滑面的坡體穩定與高邊坡穩定。

3、在路基坡腳設置高約3m矮腳墻對一級邊坡進行防護，也間接保護了后部微型樁擋墻的安全。

4、在微型樁擋墻澆注時預留PVC孔，從而在擋墻工程完工后利用其設置長度為20m的仰斜排水孔，有效截排坡后來水，提高坡體穩定性。其中擋墻上采用預留孔的作用是防止仰斜排水鉆進時與鋼管樁發生沖突。

5、工程后期對應急反壓體在確保超挖路基恢復的基礎上進行適當卸載，并可適當加寬，從而有利于坡體的整體穩定與公路路基的安全。

圖10 擬采用的工程地質斷面圖

該微型樁擋墻為主的處治方案施工速度快，工程造價低，可有效對滑坡、潛在滑坡和高邊坡病害進行處治，是一個相對較優的方案。
