電氣系統中為什么要進行重復接地？我們都知道，電氣系統中TN系統在進線處做重復接地，可以使PE線在故障時的對地電位更接近于地電位，那么我們通過計算TN系統在進線處做重復接地和不做重復接地時的室內總進線配電箱的PE排對地電位和用電設備金屬外殼電壓值的大小來比較一下，看看重復接地是否能降低用電設備金屬外殼的對地電位。下面就讓小編帶大家來分析一下為什么要做重復接地以及TN系統是否做重復接地？對室內配電設備安全運行又有哪些何影響呢？請看以下圖文介紹！

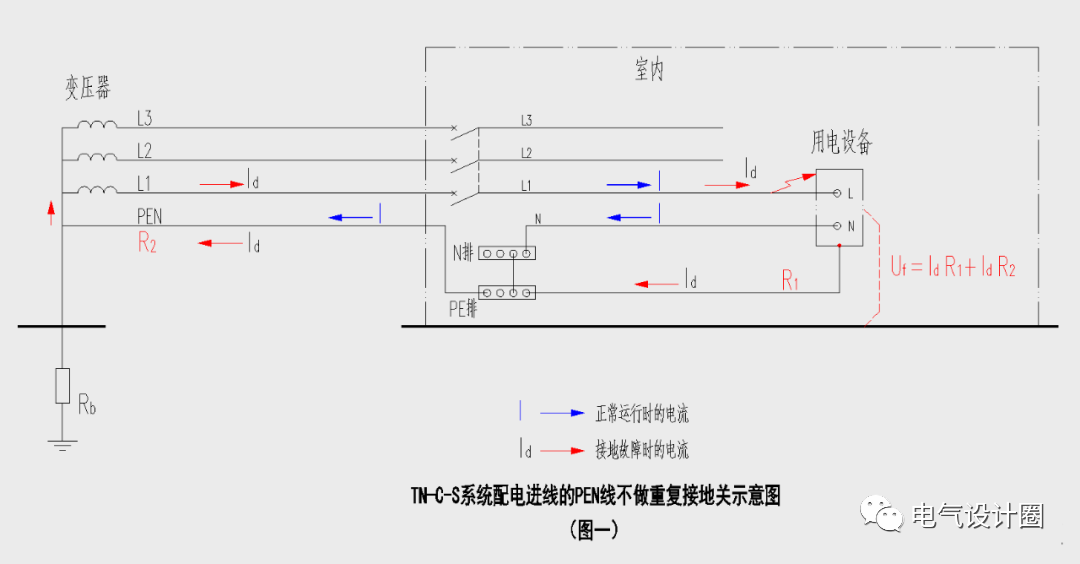

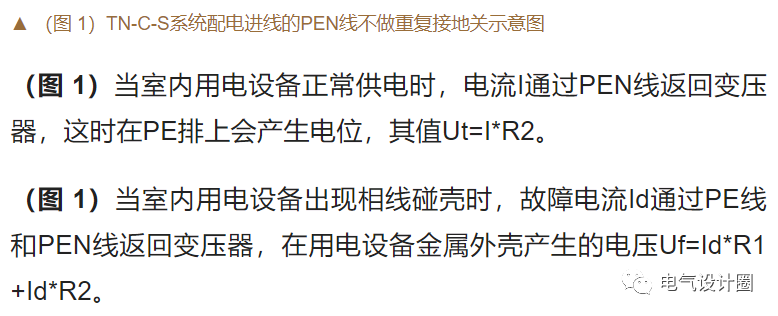

1、TN-C-S系統配電進線的PEN線不做重復接地的分析

R1：PE排至用電設備的PE線的電阻；

R2：變壓器至總進線處PE排的PEN線的電阻；

Ut：不做重復接地時PE排的對地點位；

Uf：不做重復接地時用電設備金屬

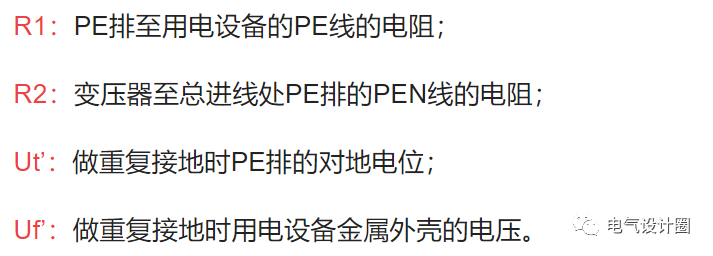

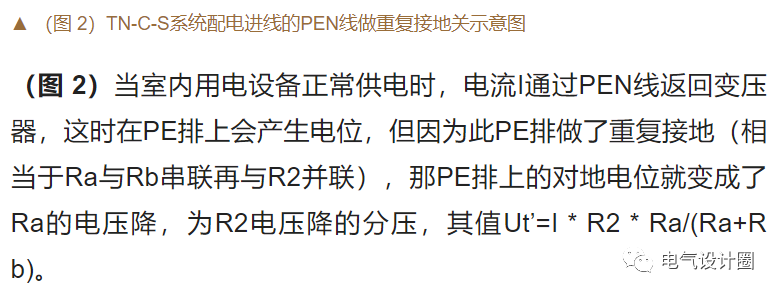

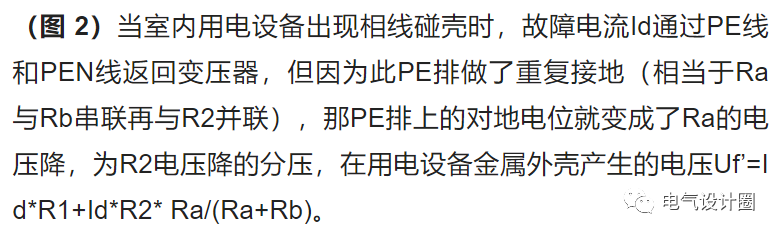

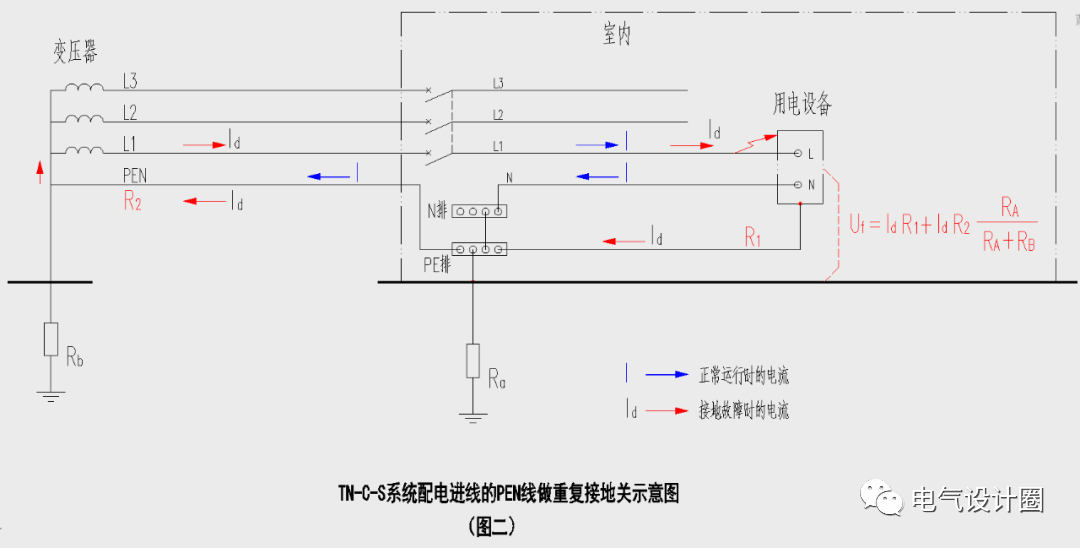

2、TN-C-S系統配電進線的PEN線做重復接地的分析

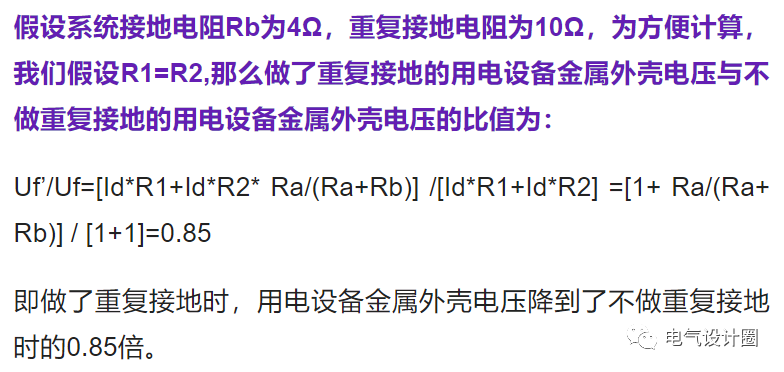

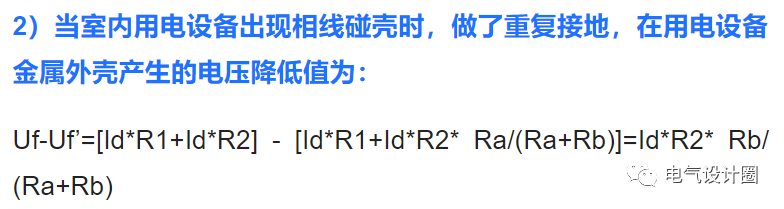

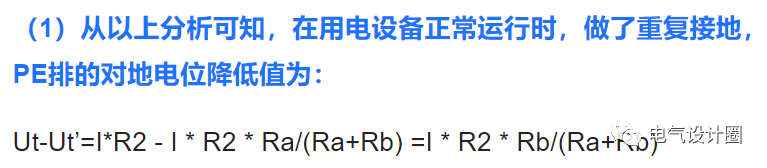

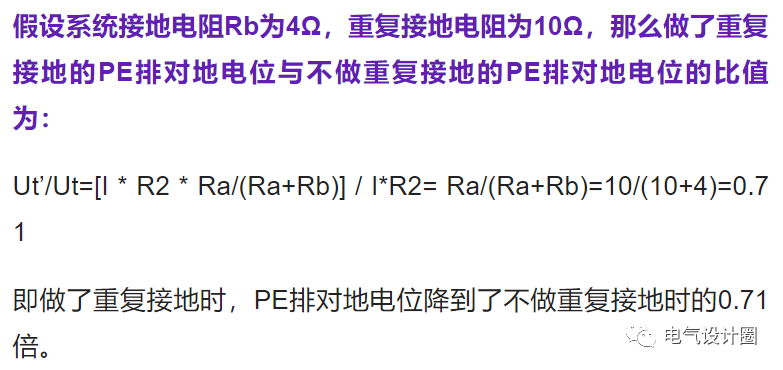

3、TN-C-S系統做重復接地和不做重復接地，兩種情況的比較

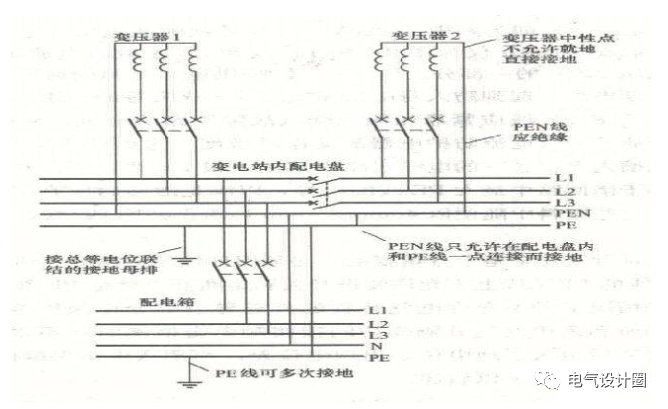

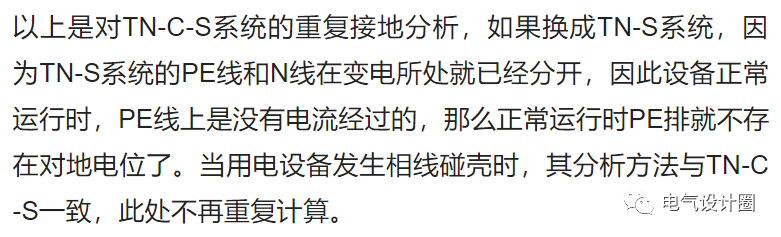

4、TN-S系統配電進線做重復接地的分析

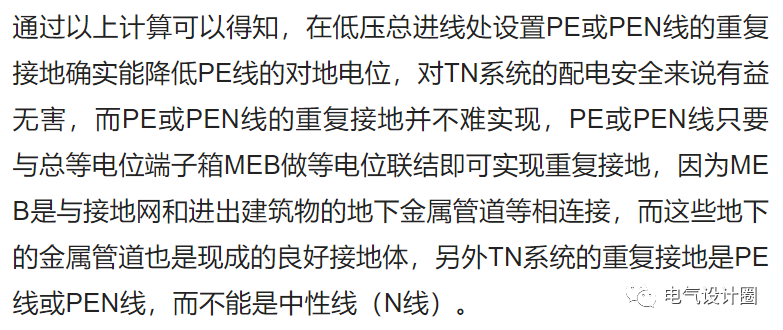

5、文章的總結和分析
