為何大部分通信總線都差不多？
如果一座只能容一個人來往的獨木橋，兩端的人都想要過橋，為了不擁擠、阻塞，那我們就得采取有效的辦法。比如規定某段時間哪端的人過橋，另一端的人就等著該他過橋的時間段的到來，同時也還可以規定人多時要按先來后到或年齡長幼的次序過橋。在這不經意間，我們就體會到了現代電子信息數據通過總線按時分系統傳輸的最原始的思想。
總線，英文叫作“BUS”,即我們中文的“公共車”，這是非常形象的比如，公共車走的路線是一定的，我們?nèi)魏稳硕伎梢宰曹嚾ピ摋l公共車路線的任意一個站點。如果把我們?nèi)吮茸魇请娮有盘枺@就是為什么英文叫它為“BUS”而不是“CAR”的真正用意。
依據前面對總線的定義可知總線的基本作用就是用來傳輸信號，為了各子系統的信息能有效及時的被傳送，為了不至于彼此間的信號相互干擾和避免物理空間上過于擁擠，其最好的辦法就是采用多路復用技術，也就是說總線傳輸?shù)幕驹砭褪嵌嗦窂?fù)用技術。
對于總線的學習，了解其通信協議是整個過程中最關鍵的一步，所有介紹總線技術的資料都會花很大的篇幅來描述其協議，特別是ISO/OSI的那七層定義。

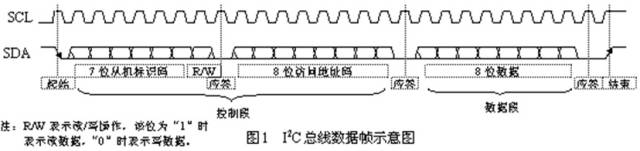

其實，要了解一種總線的協議，最主要的就是去了解總線的幀數據每一位所代表的特性和意義，總線各節點間有效數據的收發都是通過各節點對幀數據位或段的判斷和確信來得以實現。
評價總線的主要技術指標是總線的帶寬（即傳輸速率）、數據位的寬度（位寬）、工作頻率和傳輸數據的可靠性、穩定性等。
總線的帶寬、位寬和工作頻率，這三者密切相關，它們之間的關系：
2 傳輸數據的可靠性
可靠性是評定總線最關鍵的參數，沒有可靠性，傳輸?shù)臄?shù)據都是錯誤的信息，便就失去了總線的實際意義。為了提高總線的可靠性，通常采用的措施有：
1）采用數據幀發送前發送器對總線進行偵聽，只有偵聽到總線處于空閑狀態下時才可向總線傳送數據幀，這樣避免了不同節點的數據沖突。
2）采用雙絞線差分信號來傳送數據，以降低單線的電壓升降幅度，減小信號的邊沿產生的高次諧波。
3）適當?shù)淖寯?shù)據的邊沿具有一定的斜坡。
4）增加匹配電阻和電容等來減少總線上信號的發射和平衡總線上的分布電容等。
5）采用合適的網絡拓撲結構和屏蔽技術等來減少受其他信號的干擾。
還有就是在軟件上通過數字濾波、數據校驗糾錯等措施來提高數據傳輸?shù)目煽啃浴?/span>
學習是一個循序漸進的過程，對總線技術的學習和理解也是隨著其技術的不斷發展而不斷更新的過程。子曰“工欲善其事，必先利其器。”只有從最基本的原理出發，打好基礎，才能在今后的學習中融會貫通，前仆后繼，更進一步深入該知識點和拓寬知識面。
