1 引言

這是近期評估和論證一個地下采礦項目時想到的問題。該項目本身并不復雜，擬采用兩步驟嗣后充填法開采。其中有一個小的問題是該項目將在廢棄的露天采坑下進行地下開采。盡管露天開采的深度很淺(小于20m)，但由于露天采坑處于第四紀覆蓋層，巖石破碎較嚴重，因此稍微思考了一下，不過這個深度應該對地下開采沒有太大影響，因此也不作無病呻吟。下面討論的內容與該項目無關，僅從學術的角度簡要討論了露天頂柱(Surface Crown Pillar)的形式及其厚度影響因素。

2 頂柱的形式

當進行地下采礦設計時，必須考慮露天頂柱的厚度，它為地表活動和地下活動之間提供了一道屏障。頂柱位于礦井最上方的巖層。為了確保安全以及避免地面沉降[采礦引起地表沉降的影響因素], 在最大化回收礦石的同時，必須留下足夠厚度的頂住。頂柱一方面用來保護地表不產生大的沉降，另一方面保護地下礦井，特別是防止地表水沿著節理裂隙流入礦井內，水-力的耦合作用可能會導致頂柱失效。因此頂柱的設計除了需要考慮礦區巖石的物理力學性質以及近地表風化帶的破碎程度外，在地表水豐富的地區也需要考慮水流的作用。

總的來說，頂柱有以下幾種形式：

(1) 直接位于地表下的頂柱。大多數地下礦井直接建在地表以下，因此需要保留足夠厚度的頂柱。如下圖所示。

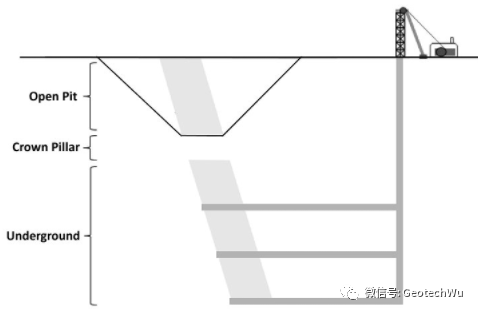

(2) 露天礦底部與地下開采之間的頂柱。隨著露天開采的不斷深入，有些礦山逐漸由露天開采轉為地下開采，當露天開采轉為地下開采時，露天開采的范圍部分或全部置于地下開采范圍的頂上，這將對邊坡和地下開采形成潛在的危險。在這種情況下，頂柱的設計必須十分小心，因為露天礦底部會產生應力集中，受地下采動的影響，有可能導致邊坡塌落，而邊坡塌落產生的滑坡體反過來有可能對地下開采造成危害。在某些情況下，露天開采還可能與地下開采同時進行。在這種情況下，必須仔細設計頂柱厚度，因為隨著采礦的進行，頂柱的厚度在逐漸降低。

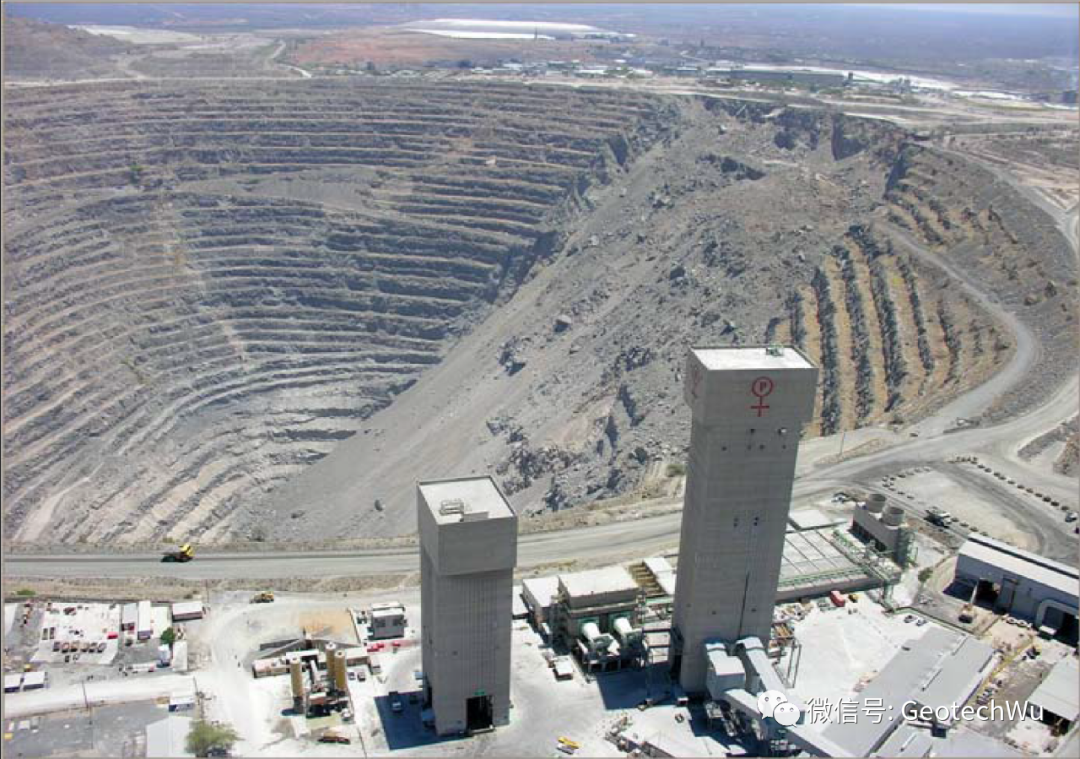

最典型的一個例子是Palabora礦, 在由露天開采轉為地下崩落采礦法后, 于2005年在西幫邊坡發生了大規模的滑坡, 如下圖所示。世界最大的銅礦Chuquicamata礦于2020年開始轉入地下開采, 今后也可能面臨著同樣的狀況。[丘基卡馬塔銅礦由露天開采轉入地下開采; Chuquicamata(丘基卡馬塔)露天礦巖石力學研究]

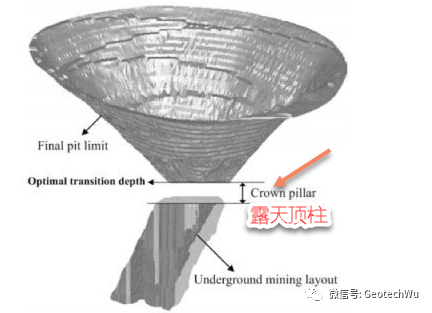

下圖所示的是位于加拿大魁北克省Normetal鋅礦的采礦模型，該礦由露天開采轉為地下開采，因此需要設計露天頂柱的厚度。

(3) 海底采礦的頂柱。嚴格地來說，海底采礦的頂柱不是露天的，因為頂柱上面覆蓋的是海水，在此勉強把它歸進來一起說。目前，三山島金礦和龍口煤礦已經進入海底開采，在此暫不考慮這種情況，我們只討論陸地上的采礦運作。

3 影響頂柱厚度的因素

確定頂柱的最佳厚度至關重要，一方面要盡最大可能回收礦石，另一方面還得確保采礦安全。[地下采礦引起的地表沉降分析]當設計頂柱厚度時，需要考慮下面幾個關鍵因素:

(1) 礦體的幾何形狀，包括傾角和寬度；

(2) 頂柱最有可能的破壞形式；

(3) 上盤和下盤巖石最有可能的破壞形式；

(4) 地表徑流和礦坑底部地下水的聚集情況，露天礦在開采過程中地下水會匯集到坑內；

(5) 頂柱上面的機械設備和堆載物，借用橋梁設計的術語，這屬于偶然載荷；

(6) 巖體強度，包括頂柱和圍巖的承載力;

(7) 地下水，巖石強度的變異性以及巖體不連續對頂柱穩定性產生的影響；

(8) 露天爆破對頂柱完整性的影響。

4 頂柱設計方法

設計頂柱有三類方法：(1) 經驗方法, 例如[崩落采礦誘發地表沉降預測的經驗方法(Caving Angle)]; (2) 極限平衡; (3) 數值模擬，例如FLAC3D和UDEC。我們將在以后詳細討論這些方法的應用及其各自的局限性。
