一、概述：

為了提高加工效率，降低加工成本，需對部分型孔的設計指定其標準孔徑和斜度，各工程師設計時嚴格按照標準型孔設計。

二、設計規范：

2.1斜導柱孔孔徑設計規范：

斜導柱孔直徑及其避空直徑：見圖1，表1所示：

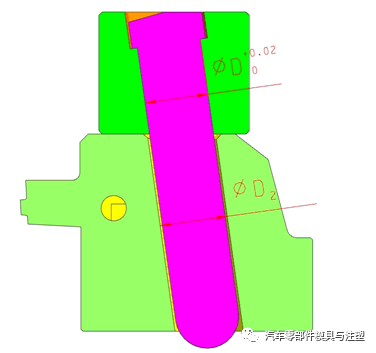

圖1

表1：

斜導柱直徑	φ12	φ16	φ20	φ25	φ30	φ35	φ40	φ50	備注
安裝孔直徑D	φ12	φ16	φ20	φ25	φ30	φ35	φ40	φ50	精孔，按+0.02/0公差加工
避空孔直徑D2	φ14	φ17	φ21	φ27	φ32	φ38	φ42	φ52	避空孔，按+0.2/0公差加工



2.2圓形斜頂桿孔設計規范：

根據模具結構,斜頂桿的配合方式可分如下幾種：見圖2、圖3所示

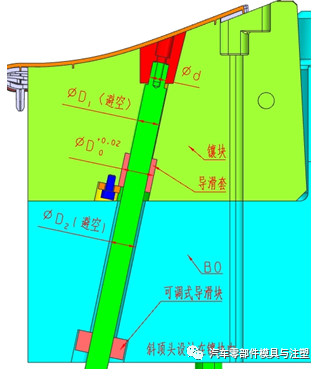

                         圖2（鑲拼模具）

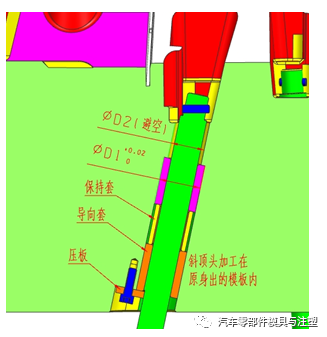

圖3（原身模具）

斜頂圓桿直徑及其導滑套外徑尺寸規格：見表2

表2：

2.3熱流道噴嘴孔設計規范：

熱流道噴嘴避空孔直徑列表：

加熱圈直徑	Φ18	Φ25	Φ35	Φ45	備注
避空孔直徑D	Φ22	Φ30	Φ42	Φ50	粗孔，按±0.5公差加工



噴嘴避空孔直徑可按熱流道廠家提供的避空直徑，若廠家提供避空孔我司無法加工，可按單邊避空2-3MM調整避空孔直徑。

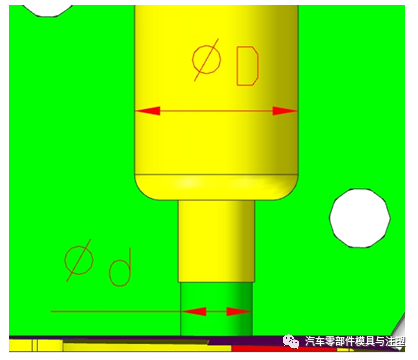

熱流道噴嘴封膠段直徑列表：

熱流道廠家	噴嘴頭配合段直徑d	孔精度要求
YUDO熱流道	Φ8、Φ12、Φ14、Φ20	精孔，直徑公差按 H6級公差加工。
Synventive熱流道	Φ7、Φ14、Φ16、Φ20、Φ22、Φ24、Φ25



2.4斜度孔標準角度規范：

機構類型	標準角度
斜頂桿孔斜度	3°、5°、7°、8°、10°、12°、13°、15°
斜導柱孔斜度	8°、10°、12°、15°、20°、25°、30°



※注意事項

⑴.型孔的設計需考慮兩個方面的因素：

①．要滿足結構的需要，

②．要滿足加工的要求（加工的可能性和加工效率）。

所以型孔的設計在滿足結構時，必須考慮到加工，實際生產有無加工刀具，能否加工，能否最大的提高加工效率。

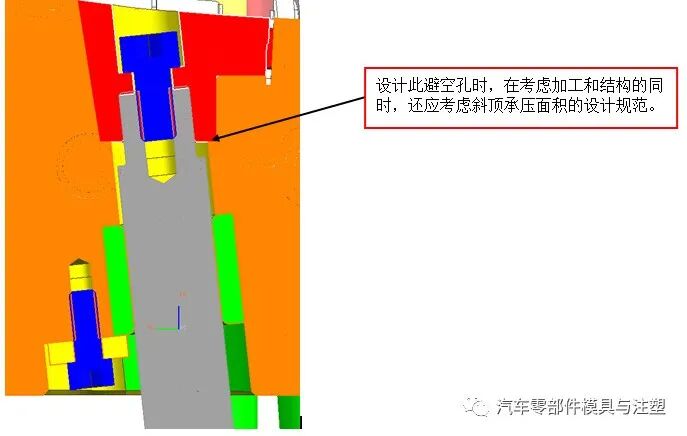

⑵．考慮斜頂承壓面積的設計規范

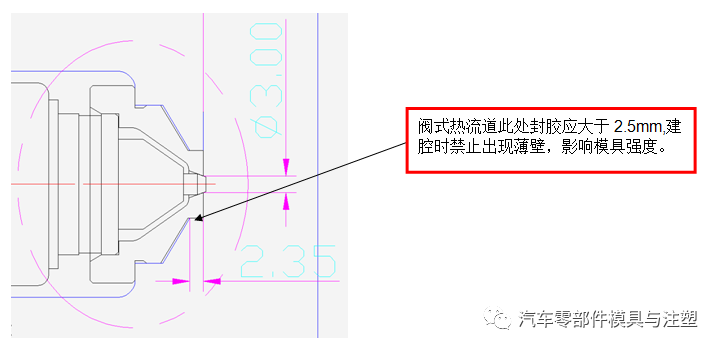

⑶.閥式熱流道此處封膠應大于2.5MM,建腔時禁止出現薄壁，影響模具強度。
