貓王音箱渲染全流程！
2021年8月25日 09:29瀏覽：2503 評論：1
最終渲染效果圖
【 詳細步驟】

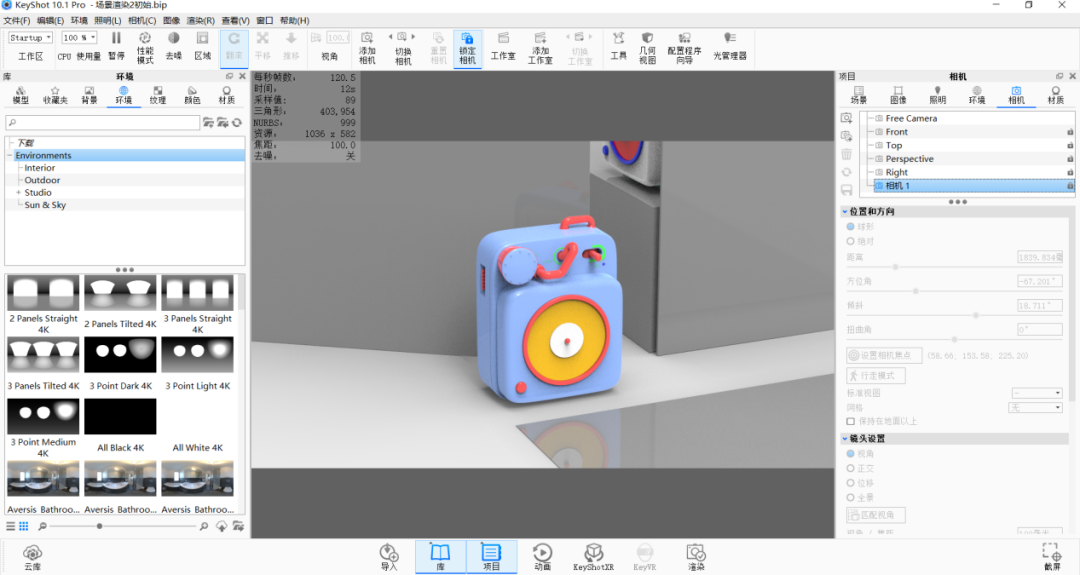

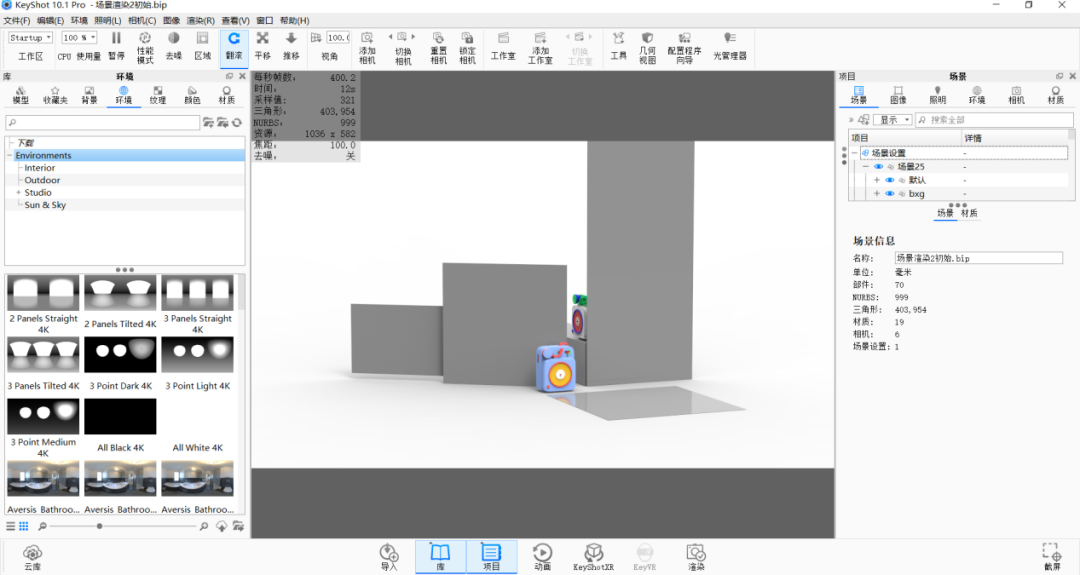

1.將需要渲染的模型和場景模型拖入ks中。（圖中為我們在Rhino中自行搭建的場景）。
2.調整模型與場景，確定渲染角度，添加相機鎖定相機。

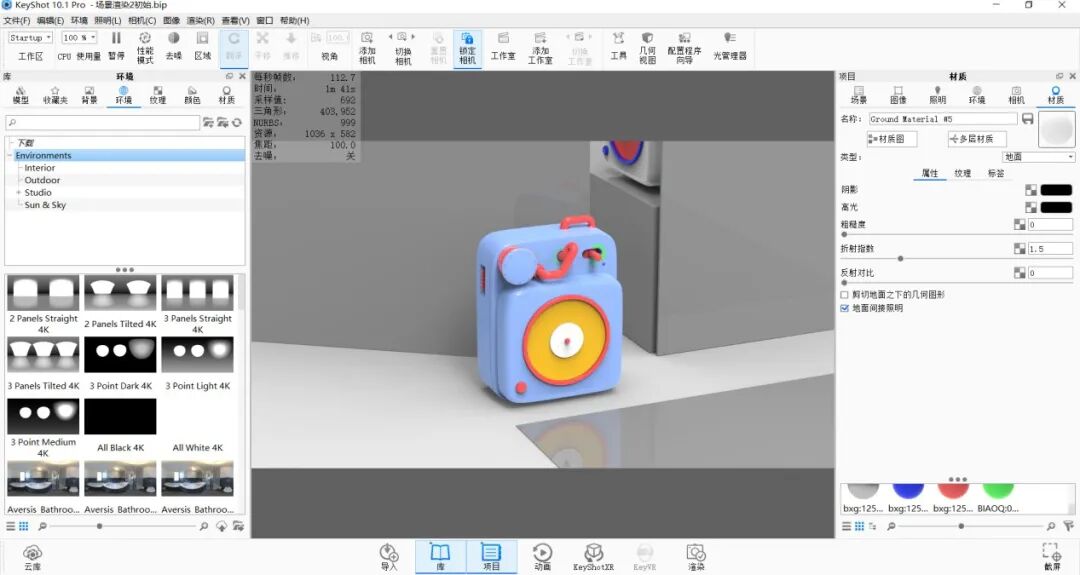

3.點擊編輯中添加幾何圖形中添加地平面。粗糙度：0，折射指數：1.5，反射對比：0，勾選地面間接照明。
4.將右側庫環境中Aversis-Bathroom-3k拖入其中。調節數值。

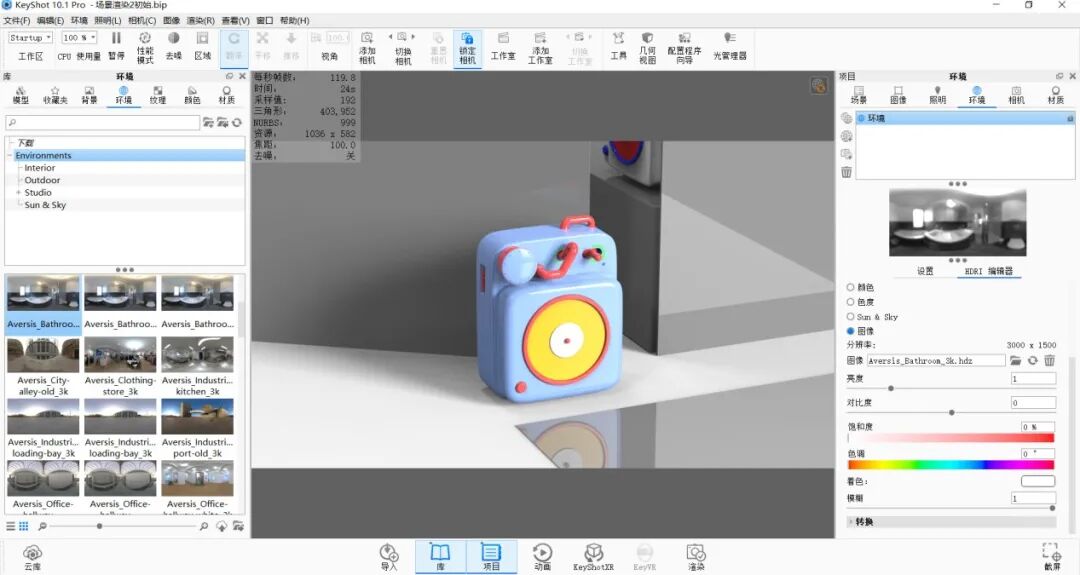

HDRI編輯器—亮度：1，對比度：0，飽和度：0%，色調：0°，模糊：1。

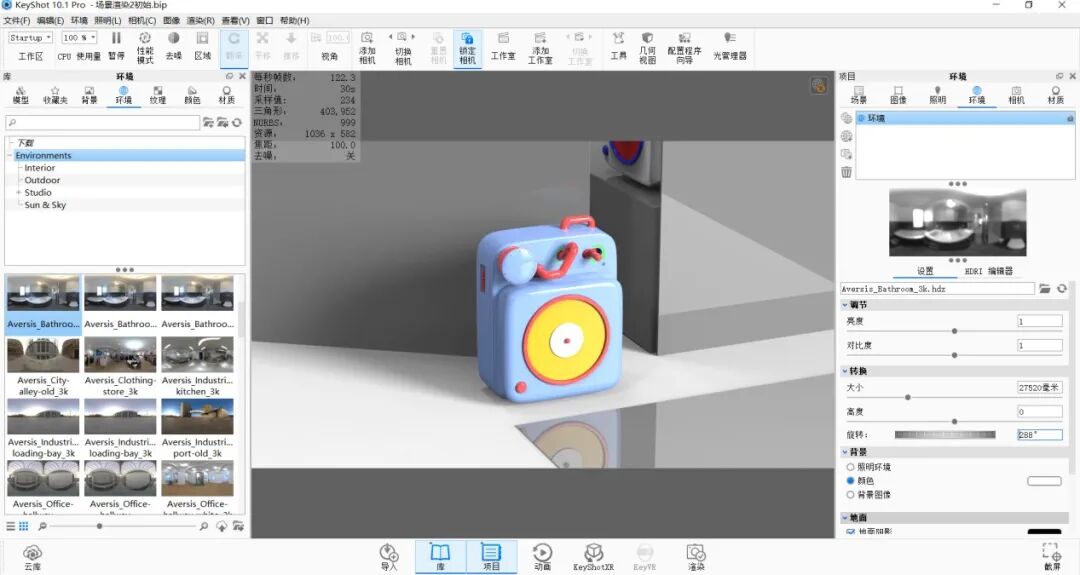

設置—亮度：1，對比度：1，大小：27520毫米，高度：0，旋轉：288°。

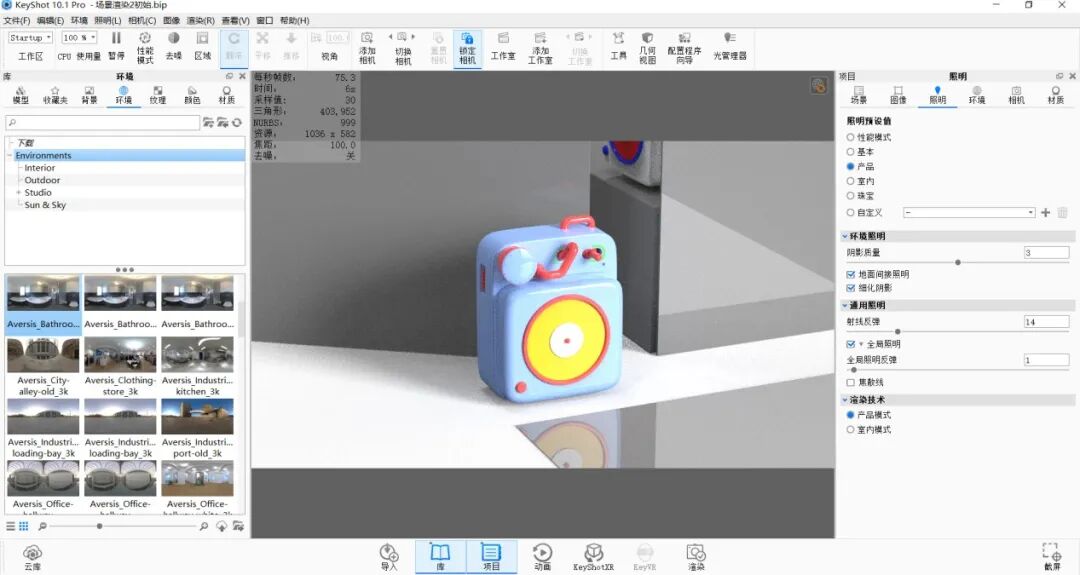

照明預設值：產品，陰影質量：3，勾選地面間接照明，勾選細化陰影，射線反彈：14，勾選全局照明，全局照明反彈：1，勾選產品模式。

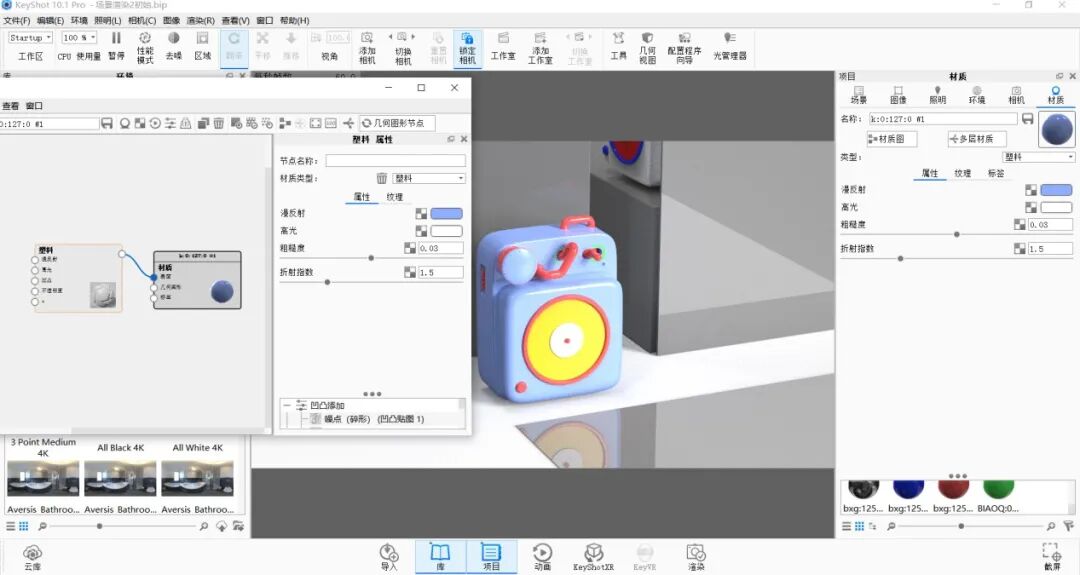

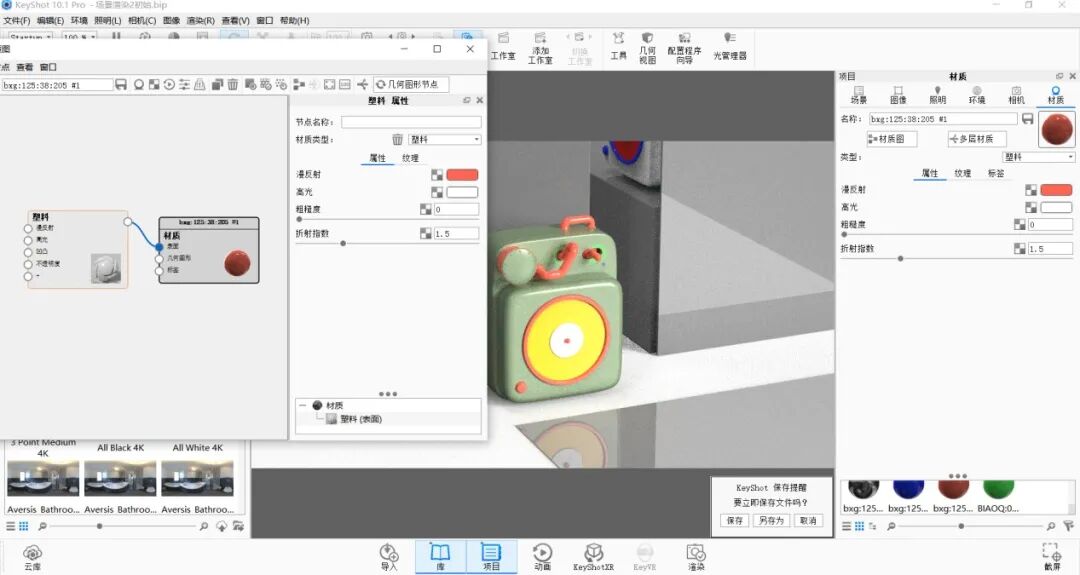

6.選擇模型外殼部件，雙擊打開材質圖，調節連接材質表面的塑料材質。

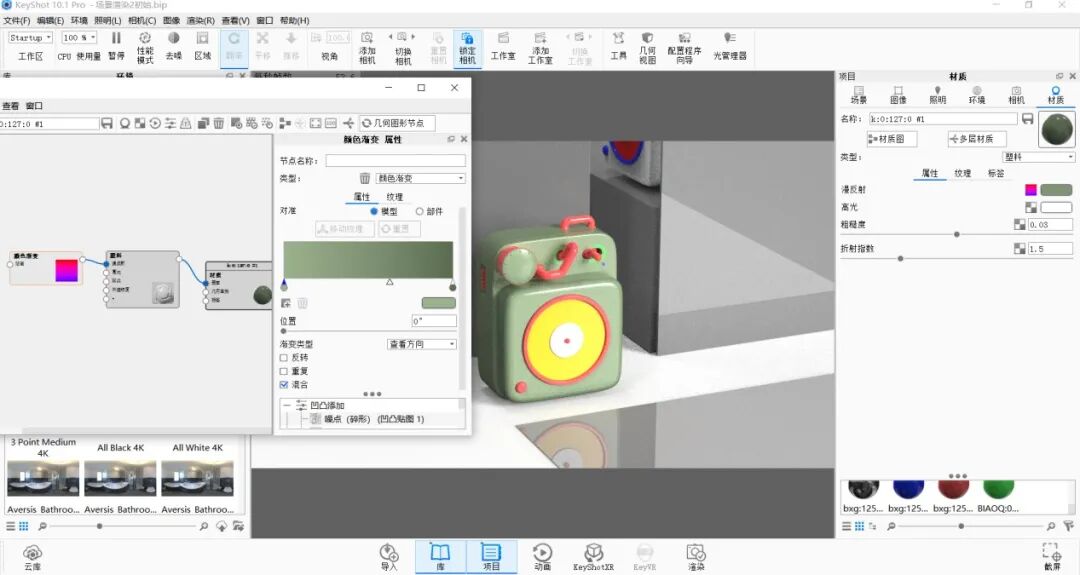

7.右擊紋理添加顏色漸變連接至塑料漫反射上，漸變類型：查看方向，勾選混合。

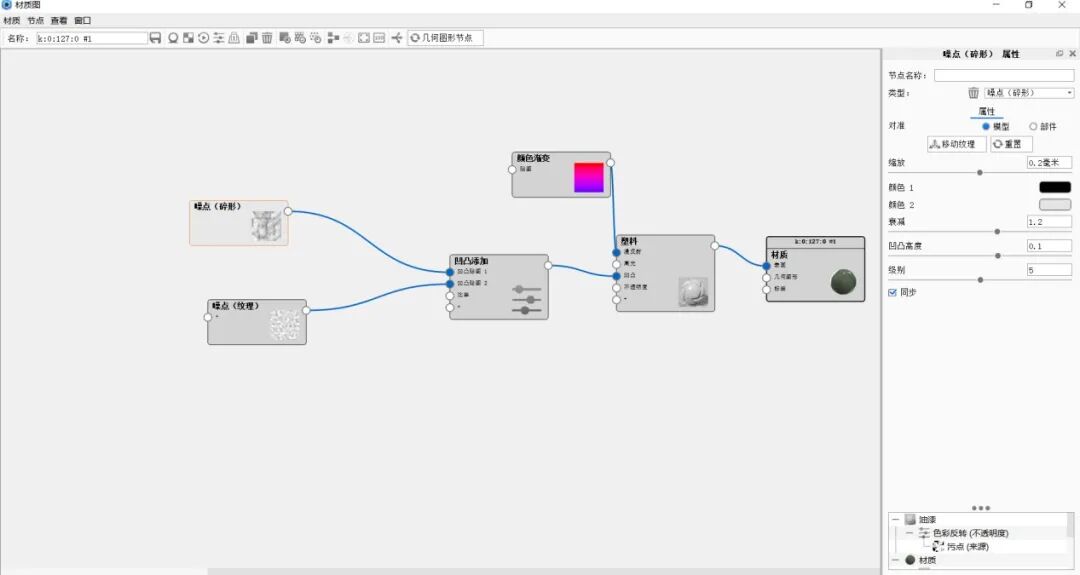

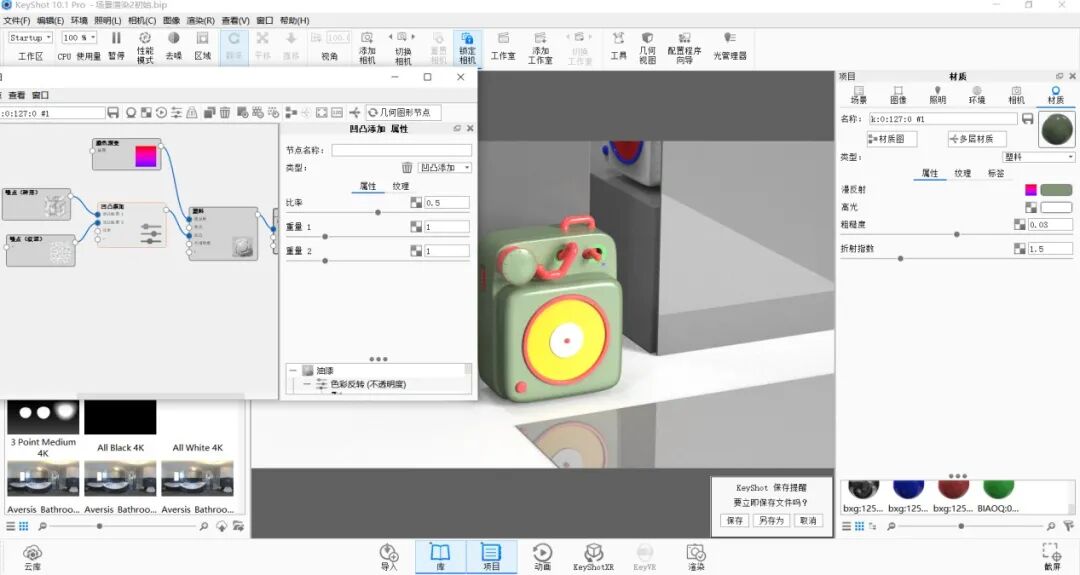

8.右擊實用工具添加凹凸添加，連接至塑料凹凸上，比率：0.5，重量1：1，重量2：1。
右擊紋理，添加噪點（碎形），噪點（紋理），分別連接至凹凸添加上。
噪點（碎形）——縮放：0.2毫米，衰減：1.2，凹凸高度：0.1，級別：5。
噪點（紋理）——縮放：0.2毫米，凹凸高度：0.1，大小：1。
9.為了模型的視覺效果更加真實，我們給模型的外殼表面增加斑點，讓模型層次更加豐富。

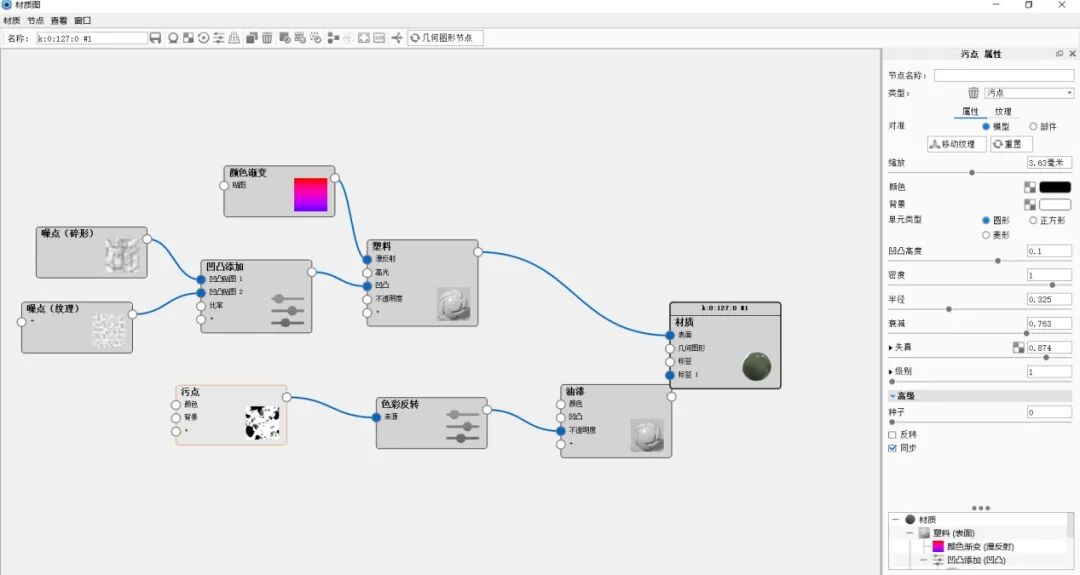

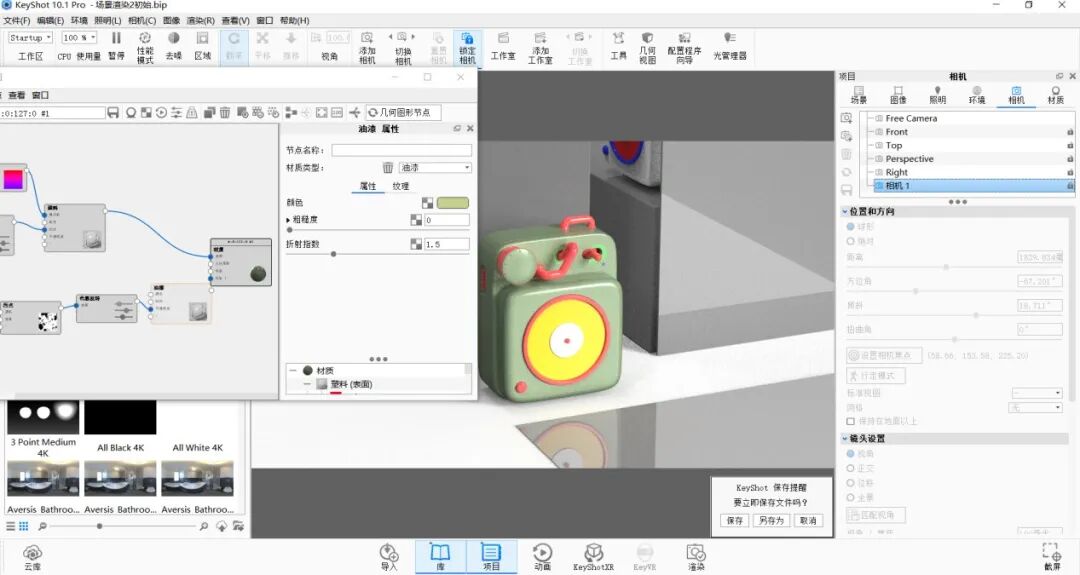

右擊材質添加油漆連接至材質標簽上并調節顏色，右擊紋理添加污點，因為污點紋理不符合我們的預期效果，所以右擊實用工具添加色彩反轉，將色彩反轉連接至油漆的不透明度上，將污點紋理連接至色彩反轉來源上。
污點紋理——縮放：3.63毫米，單元類型：圓形，凹凸高度：0.1，密度：1，半徑：0.325，衰減：0.763，失真：0.874，級別：1.種子：0。

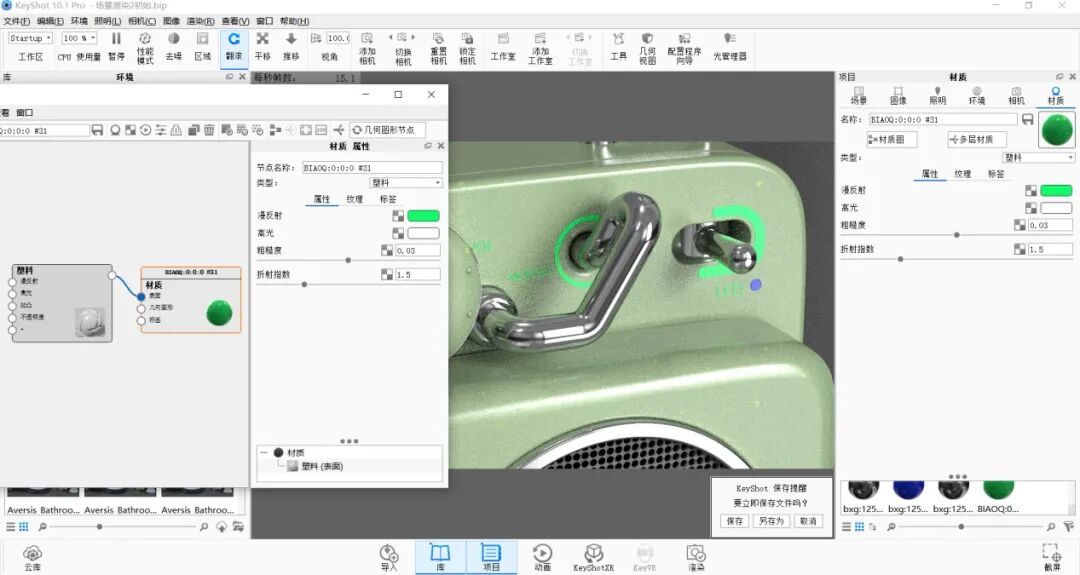

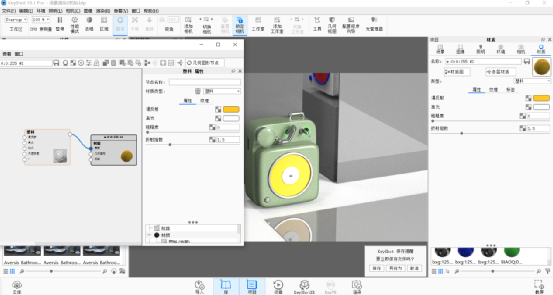

10.選擇模型的環狀部件，雙擊打開材質圖，右擊連接材質表面金屬材質。

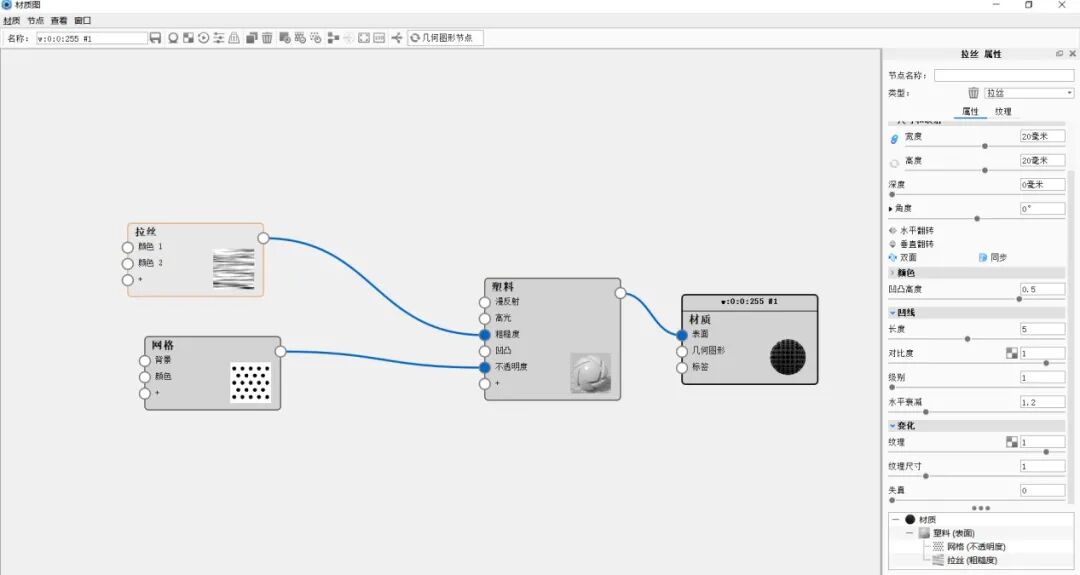

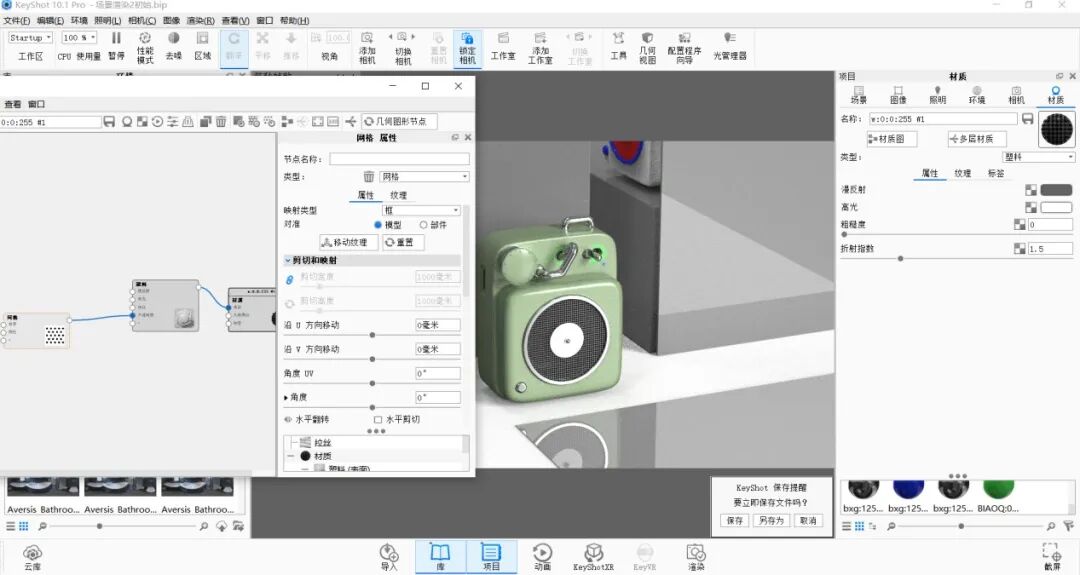

11.雙擊模型正面圓形部件，雙擊打開材質圖，更改塑料材質顏色，右擊紋理添加拉絲紋理，網格紋理，分別連接至塑料材質的粗糙度和不透明度上。
拉絲——寬度：20毫米，高度：20毫米，深度：0毫米，角度：0°，凹凸高度：0.5，長度：5，對比度：1，級別：1，水平衰減：1.2，紋理：1，紋理尺寸：1，失真：0。
網格——凹凸高度：1，形狀：圓形，衰減：0，形狀直徑：2.288毫米，網格圖案:正方形，圖案間距：2.553毫米，抖動：0，失真：0，失真度：1。

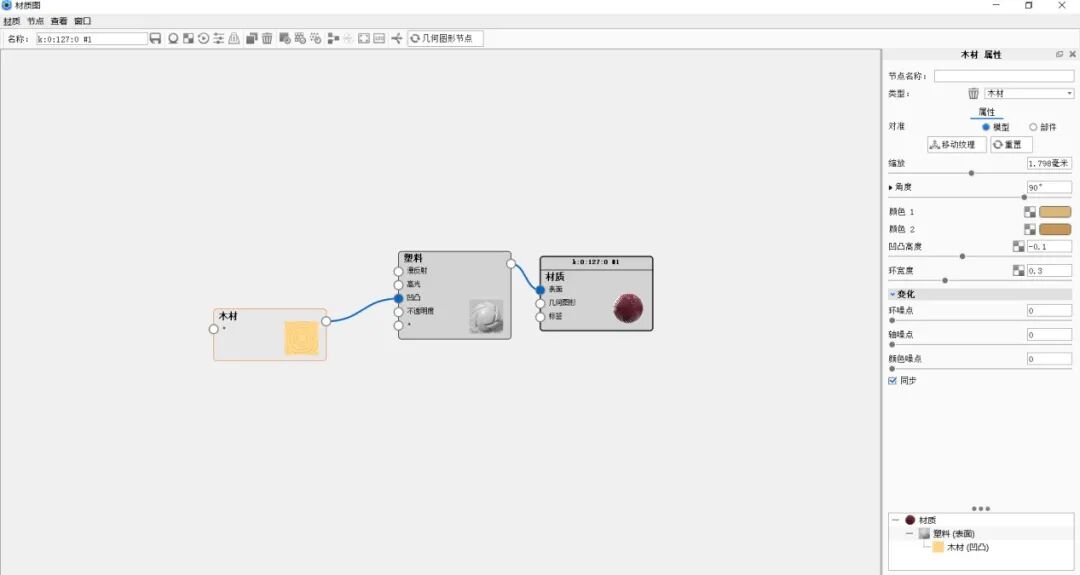

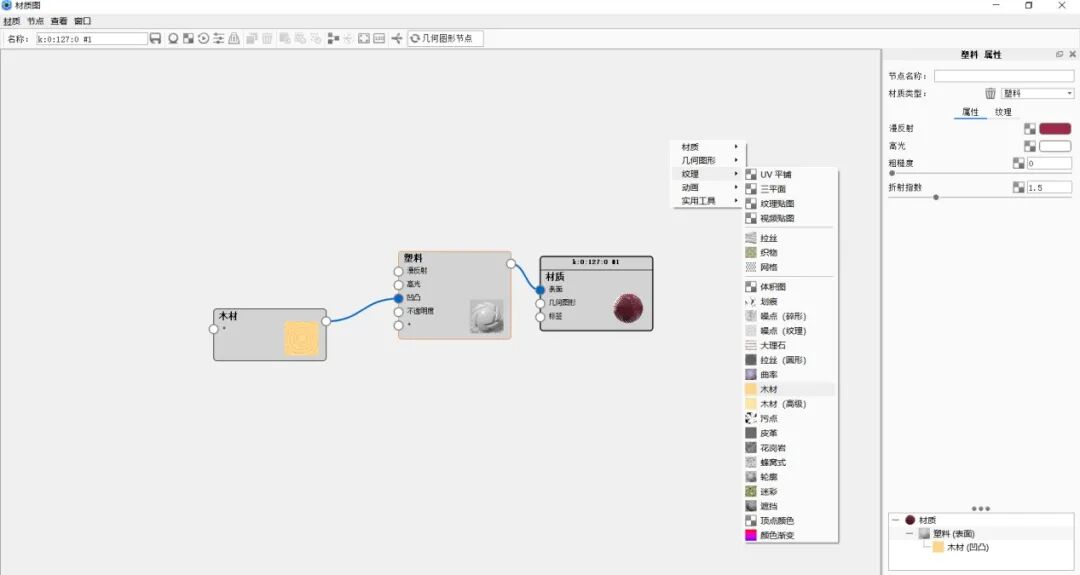

12.雙擊模型正面圓形部件，雙擊打開材質圖，更改塑料材質顏色，右擊紋理添加木材紋理，
木材——縮放：1.798毫米，角度：90°，凹凸高度：-0.1，環高度：0.3。

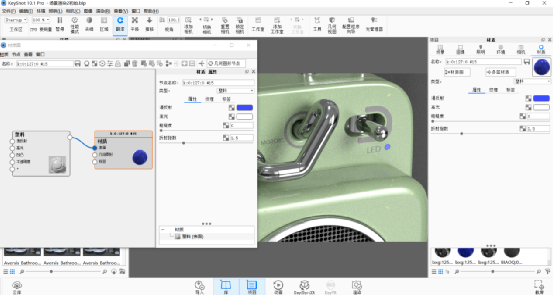

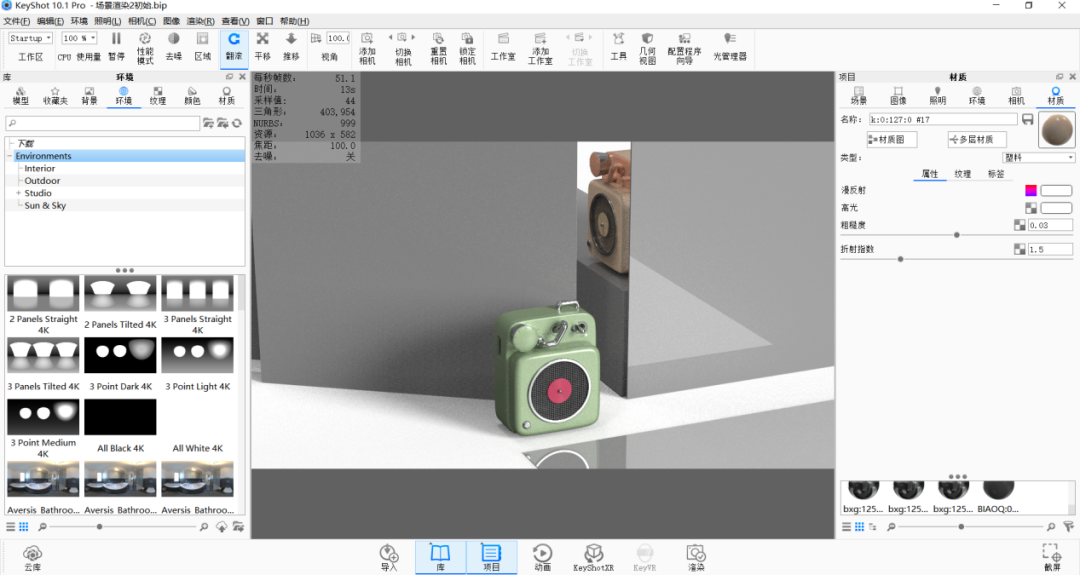

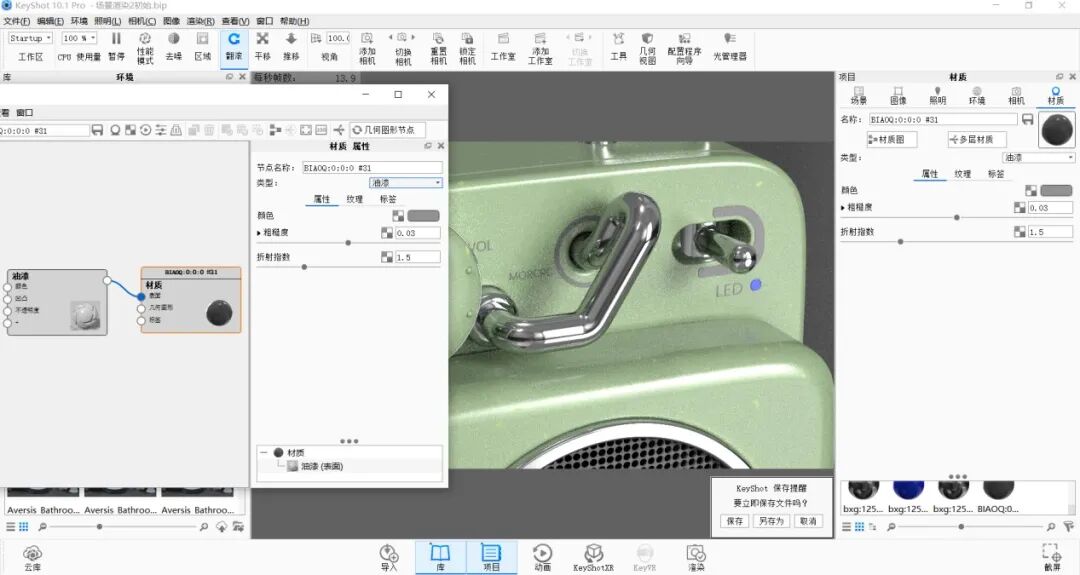

13.然后對細節方面進行處理，雙擊文字部件，將塑料材質更改為油漆材質，并改變材質顏色，油漆材質——粗糙度：0.03，折射指數：1.5。

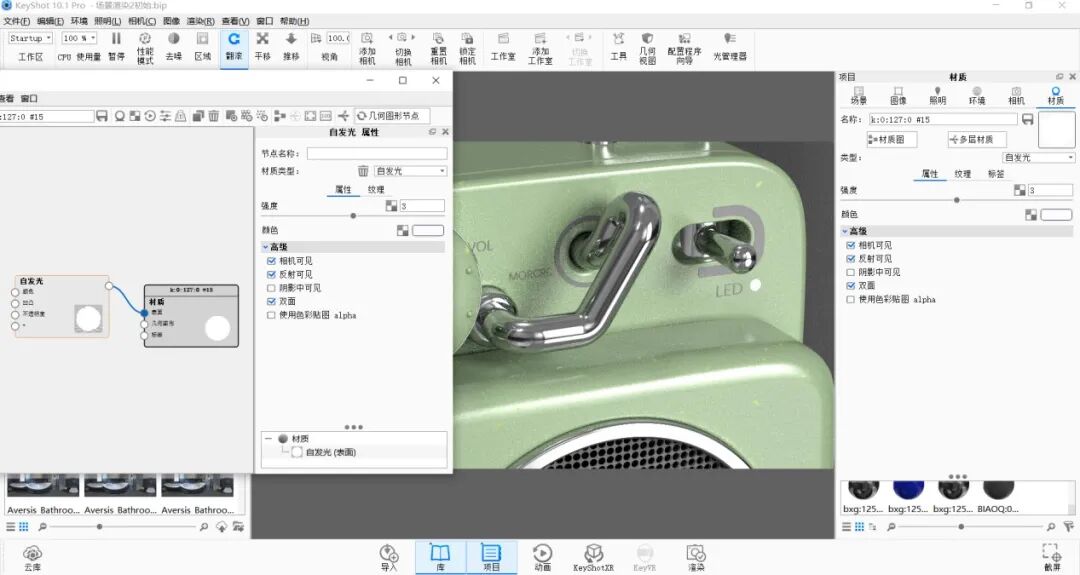

14.雙擊小圓鈕部件，打開材質圖，將材質更改為自發光材質，強度：3。

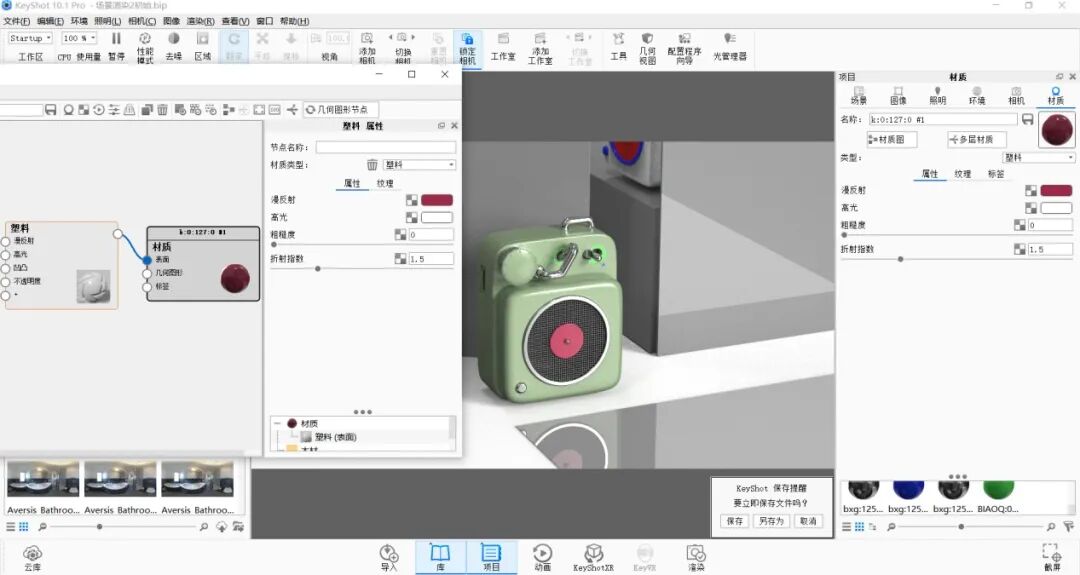

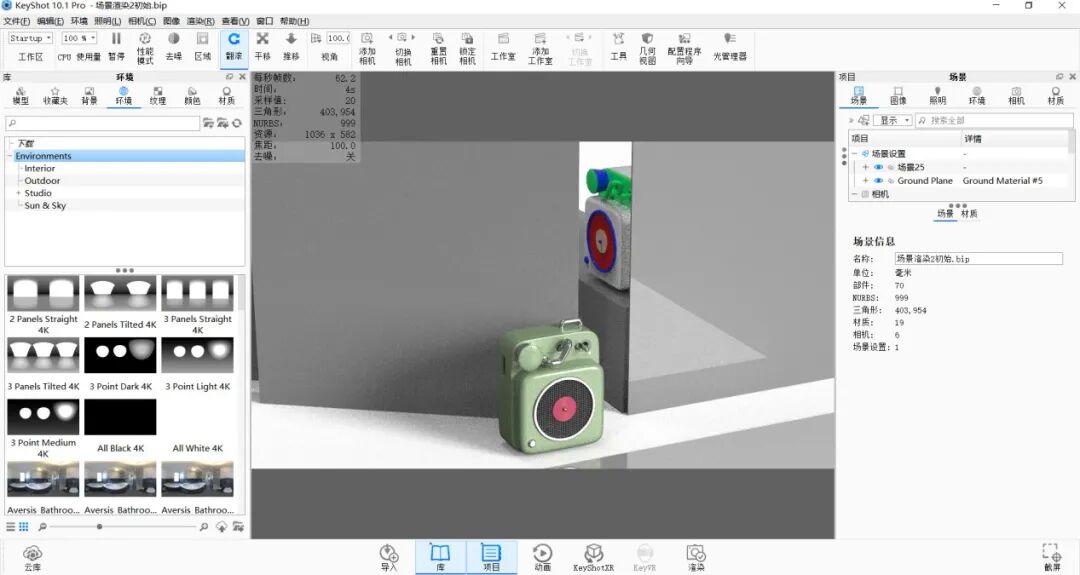

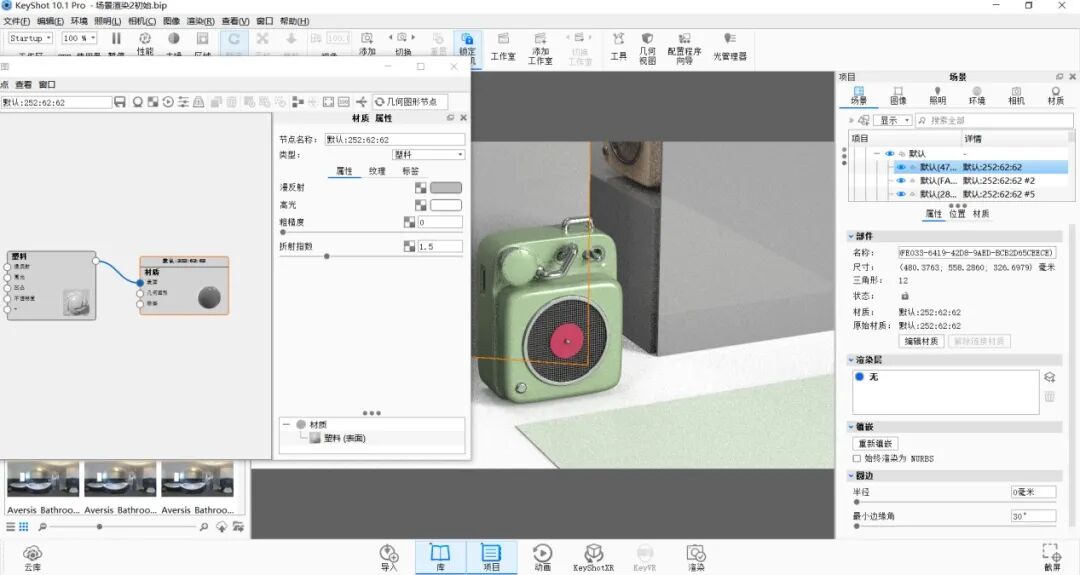

15.使用快捷鍵Shift+左鍵，吸取前面我們已經調節好材質的模型部件，Shift+右鍵粘貼到后面相對應的模型部件上，為了增加區別度，我們將顏色做相應的調整，與前面的模型區分開。

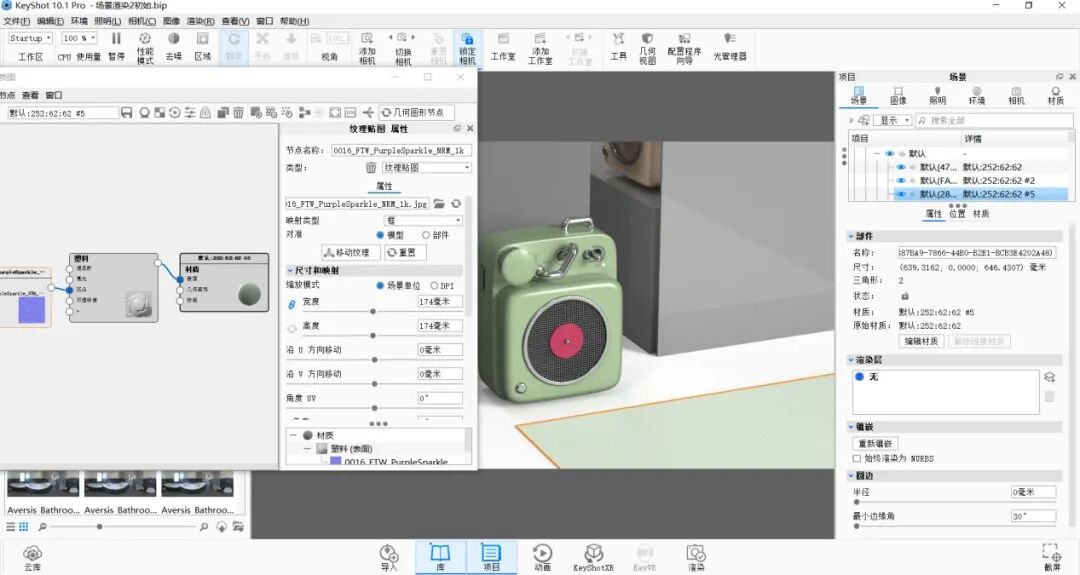

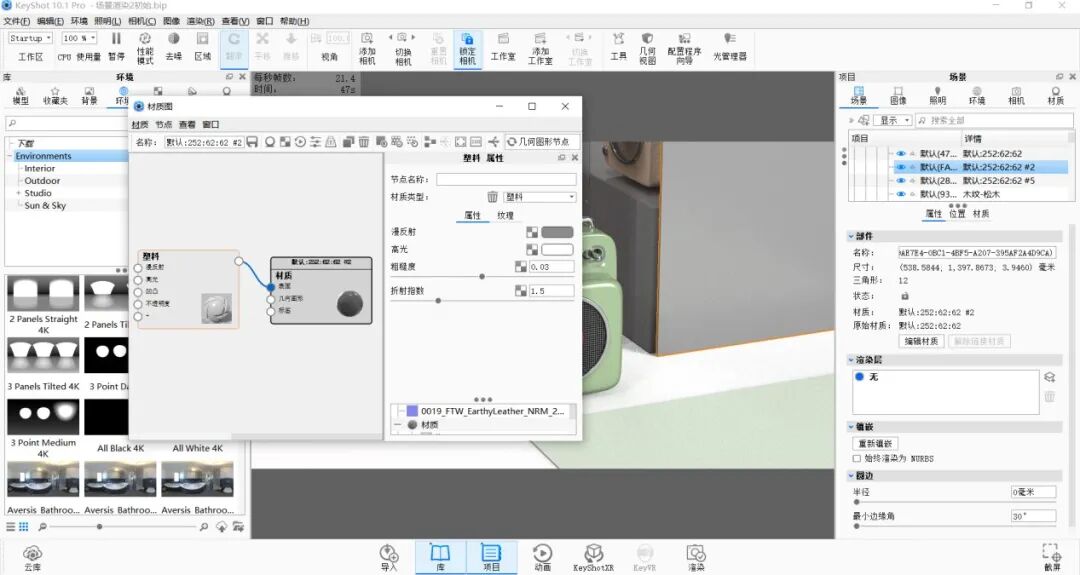

16.雙擊模型前方的場景模型，打開材質圖，調節合適的顏色，并將網上下載的紋理素材拖入其中，連接至塑料凹凸上，映射類型：框，寬度高度：174毫米，亮度：1，對比度：1，凹凸高度：0.1，勾選法線貼圖。

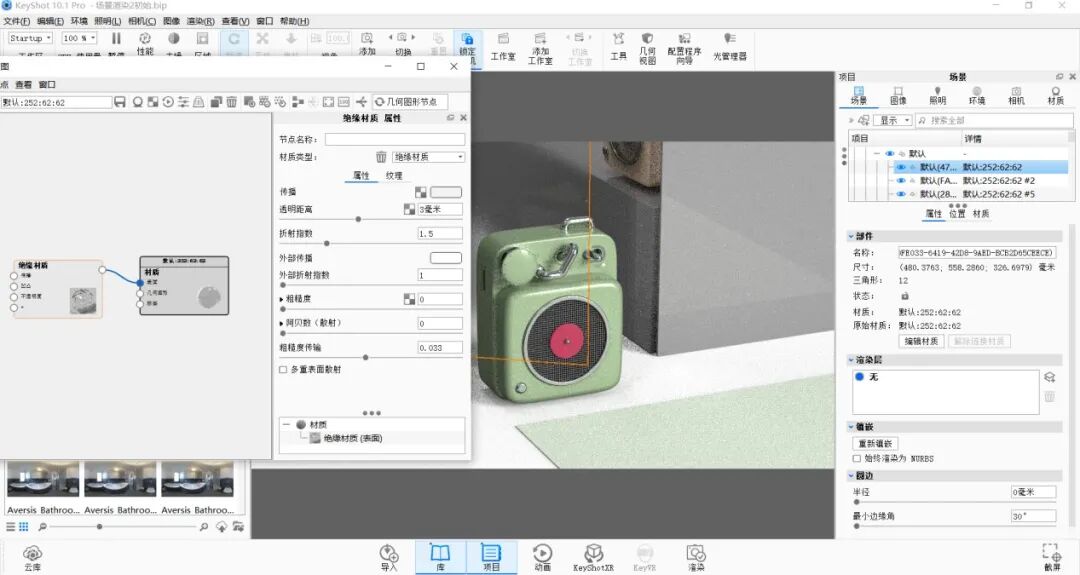

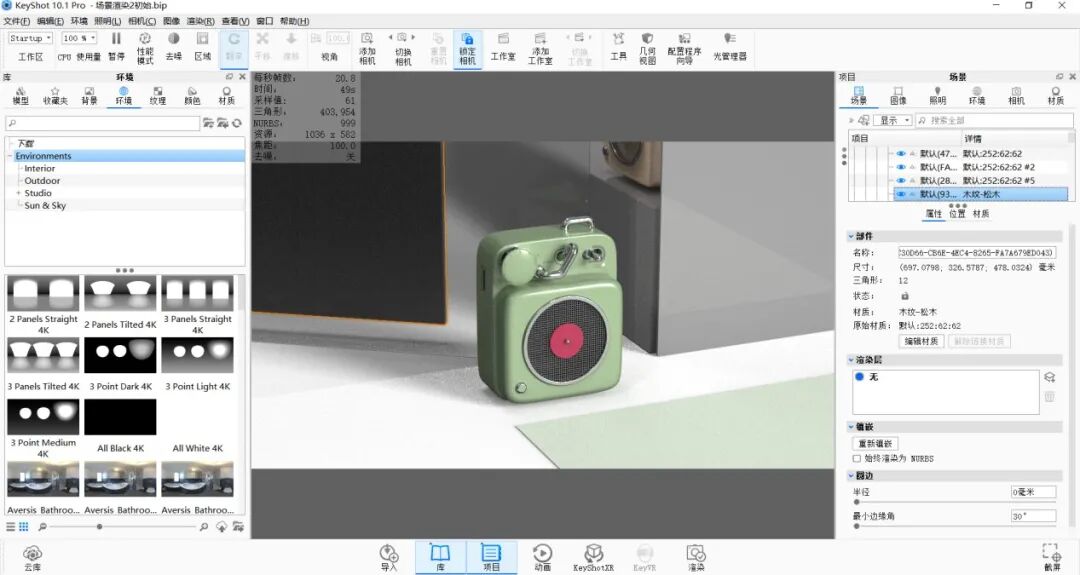

17.雙擊模型后方的場景模型，打開材質圖，將材質更改為絕緣材質，透明距離：3毫米，折射指數：1.5，外部折射指數：1，粗糙度：0，阿貝數（散射）：0，粗糙度傳輸：0.033。

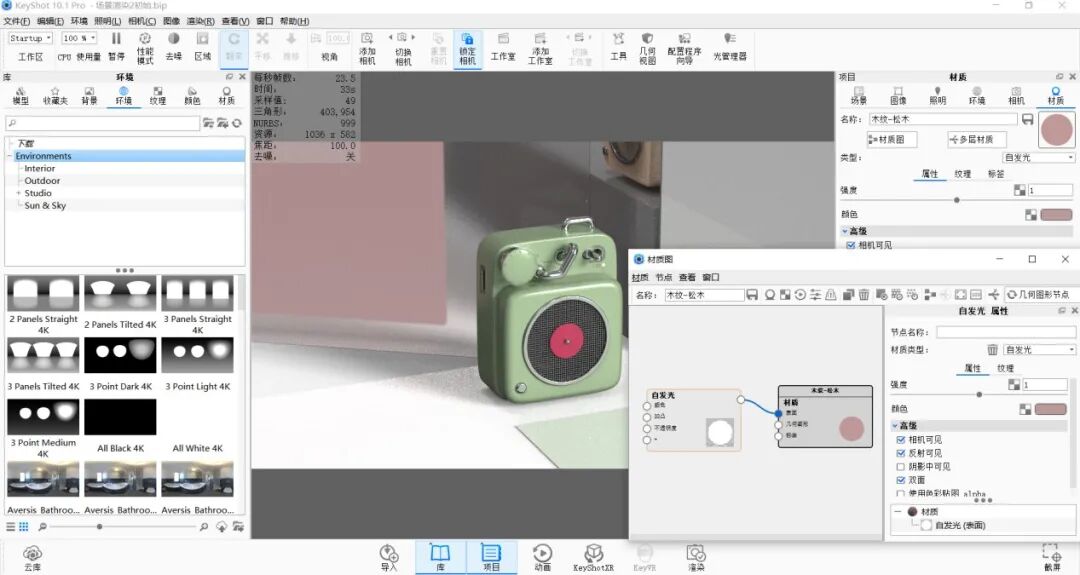

18.雙擊絕緣材質場景模型后面的場景模型，打開材質圖，更改其材質為自發光材質，強度：1。

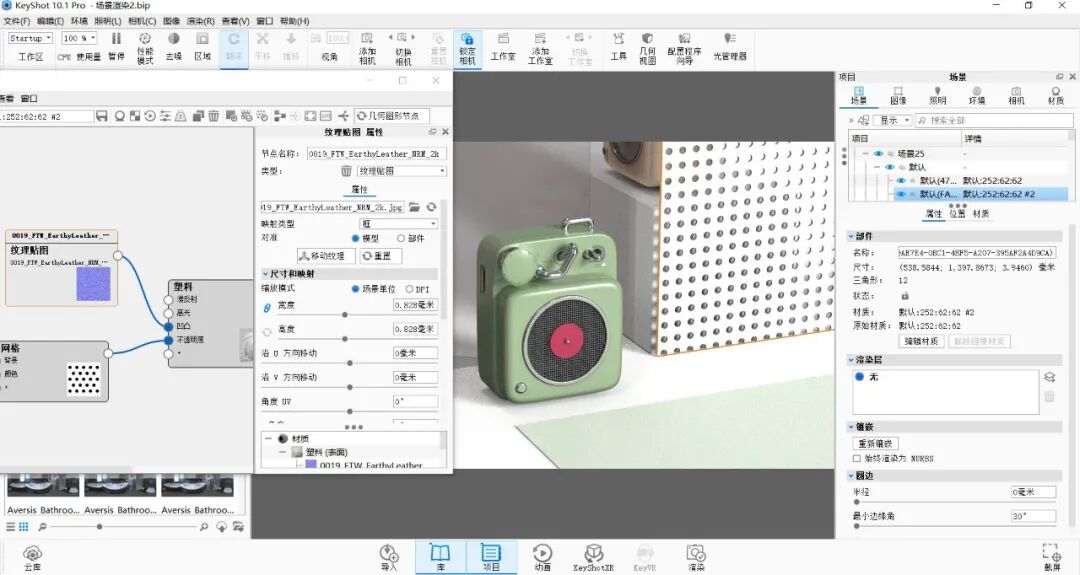

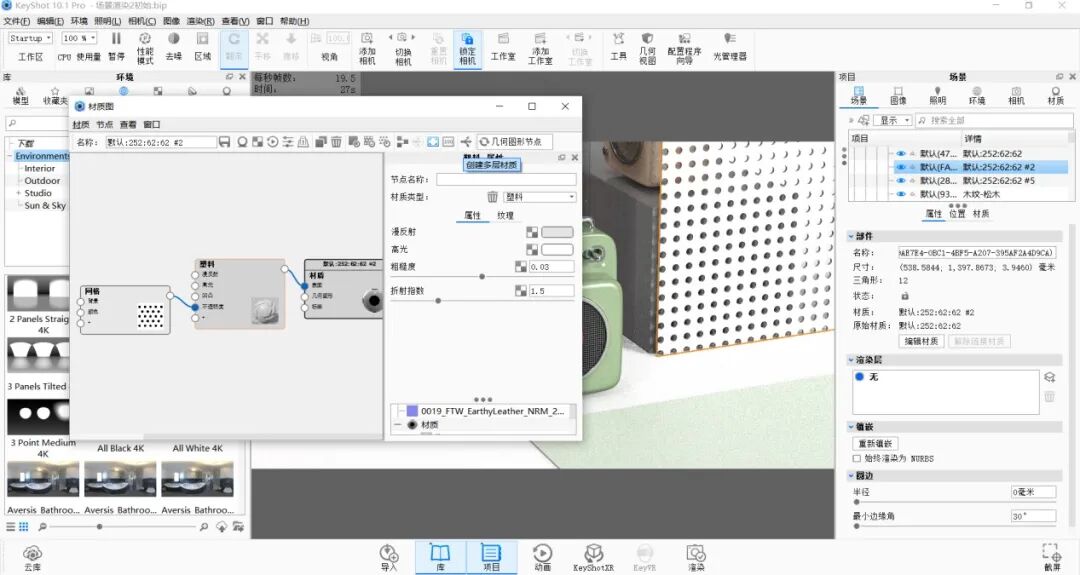

19.雙擊模型右方的場景模型，更改顏色，右擊紋理，添加網格紋理，連接到塑料不透明度上，網格——凹凸高度：1，形狀：圓形，衰減：0，形狀直徑：9.659毫米，網格圖案:正方形，圖案間距：19.319毫米，抖動：0，失真：0，失真度：1。
將網上下載的紋理素材拖入其中，連接至塑料材質凹凸上，映射類型：框，寬度高度：0.828毫米，亮度：1，對比度：1，凹凸高度：0.2，勾選法線貼圖。

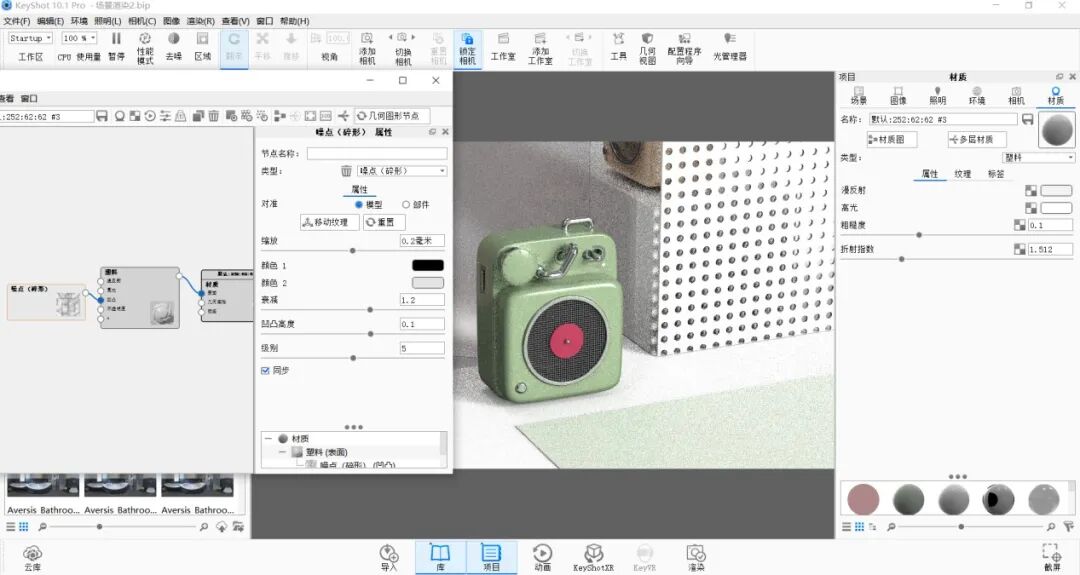

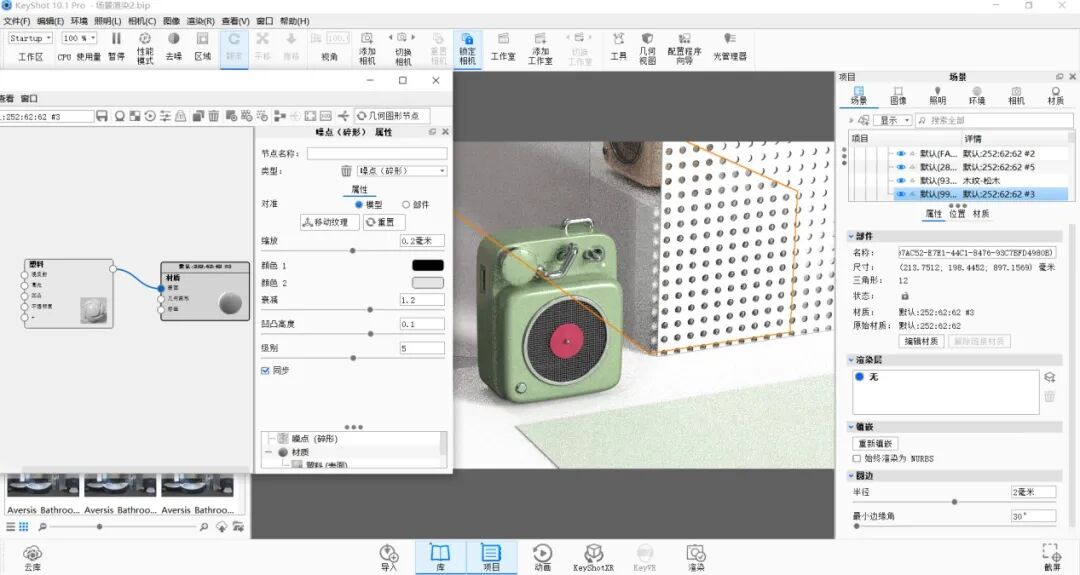

20.雙擊第二個模型的場景底座，打開材質圖，更改顏色，右擊紋理添加噪點（碎形），連接至塑料材質凹凸上，噪點（碎形）——縮放：0.2毫米，衰減：1.2，凹凸高度：0.1，級別：5。

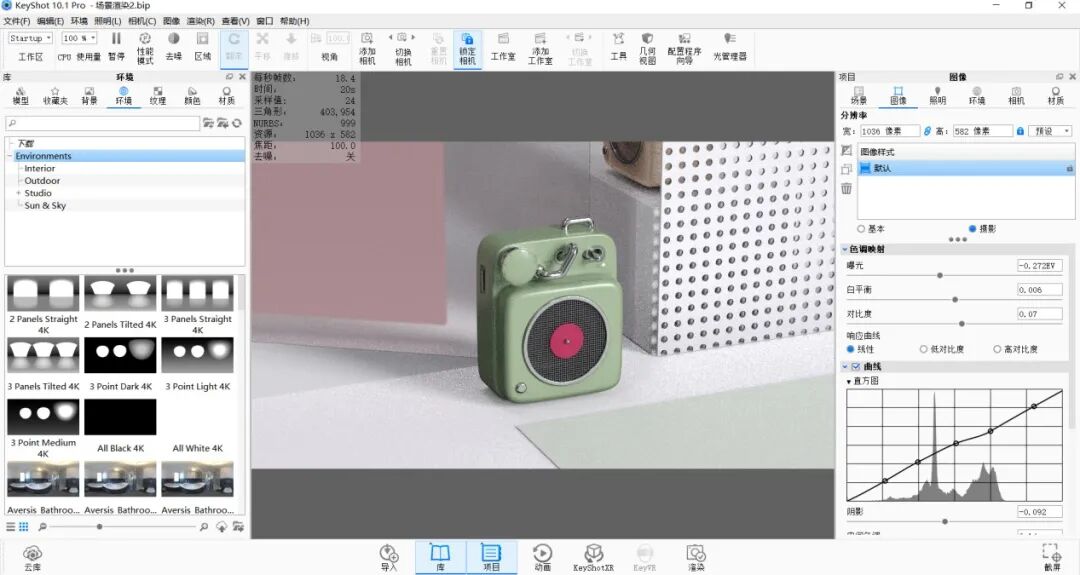

勾選攝影，曝光：-0.272EV，白平衡：0.006，對比度：0.07，響應曲線：線性，勾選曲線，陰影：-0.092，中間色調：0.14，燈光：0.044，白色：-0.156，高亮：0.028。
