基坑降排水施工工藝總結，工程人收藏學習！的圖1

總述

基坑降排水施工工藝總結，工程人收藏學習！的圖2
基坑降排水是指在開挖基坑時,地下水位高于開挖底面,地下水會不斷滲入坑內，為保證基坑能在干燥條件下施工,防止邊坡失穩、基礎流砂、坑底隆起、坑底管涌和地基承載力下降而做的降水工作。
常用的降水方法有：明溝加集水井降水、輕型井點降水、噴射井點降水、電滲井點降水、管井井點降水等等。各種降水方法對比詳見下表：

基坑降排水施工工藝總結，工程人收藏學習！的圖3

基坑降排水施工工藝總結，工程人收藏學習！的圖4

工程施工中常用明溝加集水井降水、管井井點降水、輕型井點降水、疏干井排水。

基坑降排水施工工藝總結，工程人收藏學習！的圖5

第一部分 明溝加集水井降水
一、 編制依據

基坑降排水施工工藝總結，工程人收藏學習！的圖6

二、 施工準備
（一）技術準備
（1）熟悉施工圖紙，工程勘測資料、地質條件，了解地下水位、土層滲透系數；根據基坑形式、開挖支護設計、降水深度、降水范圍、降水時間、工程環境影響等進行井點降水設計。
（2）根據現場實際情況，繪制井點平面布置圖、降水設施結構圖、降水水位預測曲線平面與剖面圖，編制降排水專項施工方案，按程序審核論證后方可施工。
（3）組織人員進行技術交底。
（二）材料準備
灰砂磚、砂漿、碎石、排水管。
（三）機具準備

基坑降排水施工工藝總結，工程人收藏學習！的圖7

三、 工藝流程

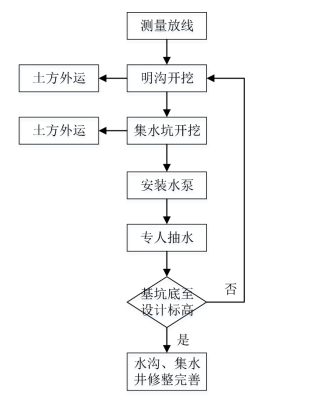

基坑降排水施工工藝總結，工程人收藏學習！的圖8

明溝加集水井降 水工藝流程圖
四、 施工要點

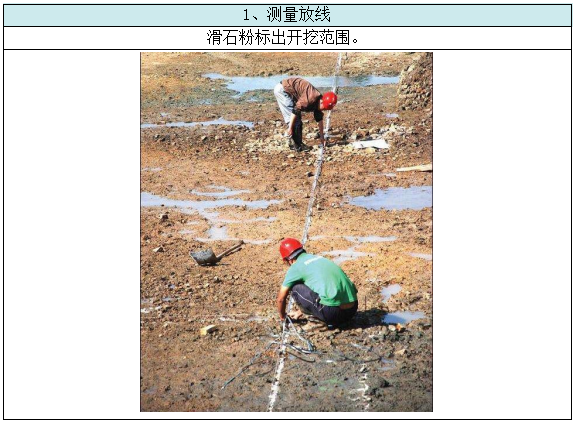

基坑降排水施工工藝總結，工程人收藏學習！的圖9

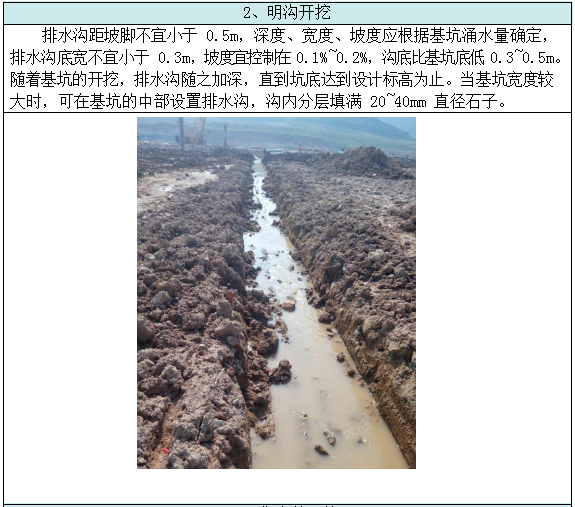

基坑降排水施工工藝總結，工程人收藏學習！的圖10

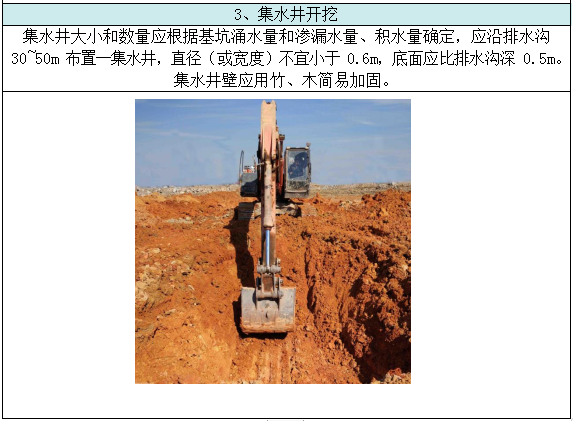

基坑降排水施工工藝總結，工程人收藏學習！的圖11

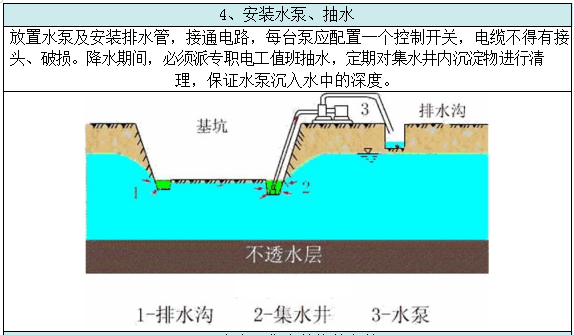

基坑降排水施工工藝總結，工程人收藏學習！的圖12

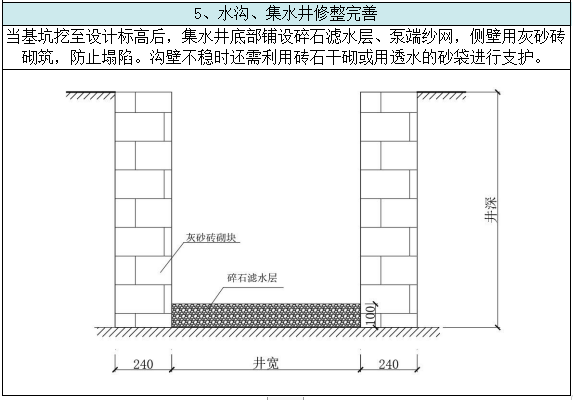

基坑降排水施工工藝總結，工程人收藏學習！的圖13

五、 質量控制要點
（1）基坑內明排水應設置排水溝及集水井，排水溝縱坡宜控制在 1‰~2‰。
（2）各降水井井位應沿基坑周邊以一定間距形成閉合狀。
（3）基坑降水期間應根據施工組織設計配備發電機組，并應進行相應的供電切換演練。施工過程中電力電纜的拆接必須由專業人員負責。

基坑降排水施工工藝總結，工程人收藏學習！的圖14

第二部分 管井降水
一、編制依據

基坑降排水施工工藝總結，工程人收藏學習！的圖15

二、施工準備
（一）技術準備
（1）熟悉施工圖紙，工程勘測資料、地質條件，了解地下水位、土層滲透系數；根據基坑形式、開挖支護設計、降水深度、降水范圍、降水時間、工程環境影響等進行井點降水設計。
（2）根據現場實際情況，繪制井點平面布置圖、降水設施結構圖、降水水位預測曲線平面與剖面圖，編制降排水施工方案，按程序審核論證后方可施工。
（3）組織人員進行技術交底。
（二）材料準備
井管、細礫石、碎石、粘土、排水管。
（三）機具準備

基坑降排水施工工藝總結，工程人收藏學習！的圖16

其他設備、材料：護筒、空壓機、真空表。
三、工藝流程

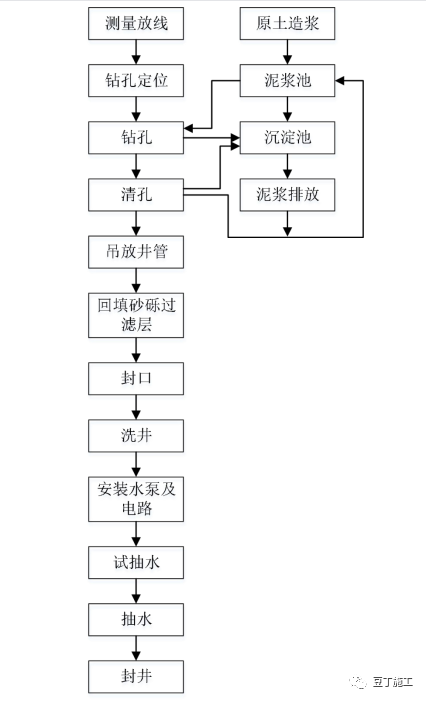

基坑降排水施工工藝總結，工程人收藏學習！的圖17

四、施工要點

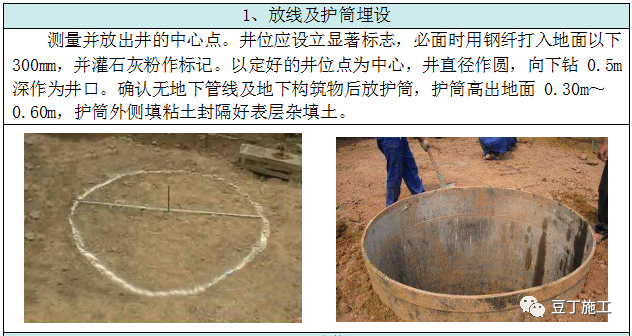

基坑降排水施工工藝總結，工程人收藏學習！的圖18

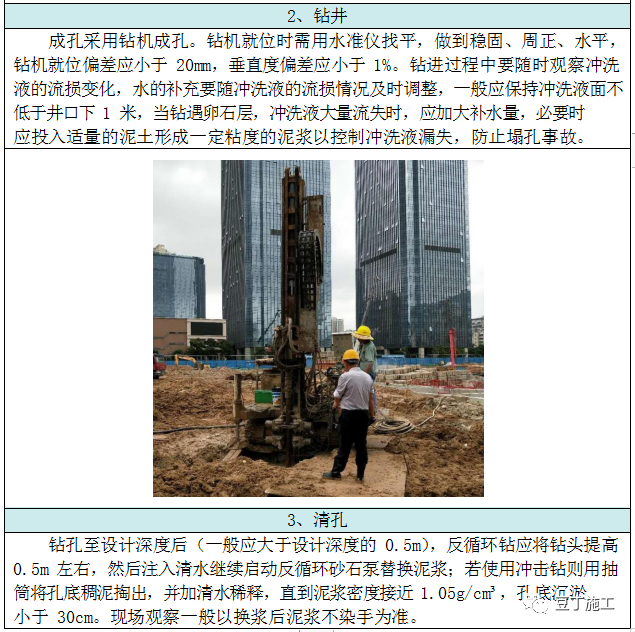

基坑降排水施工工藝總結，工程人收藏學習！的圖19

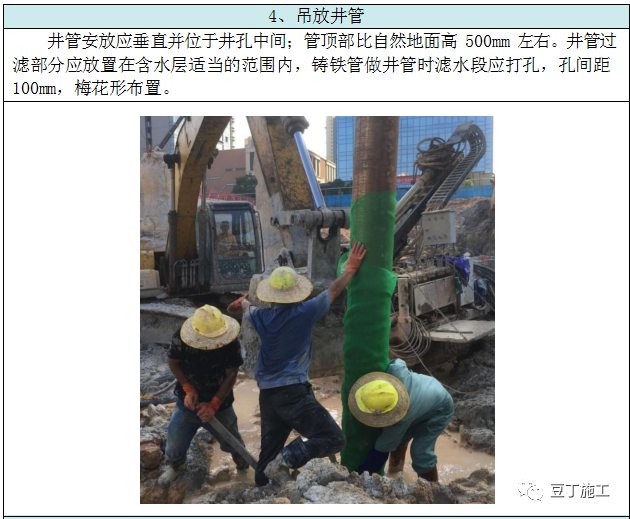

基坑降排水施工工藝總結，工程人收藏學習！的圖20

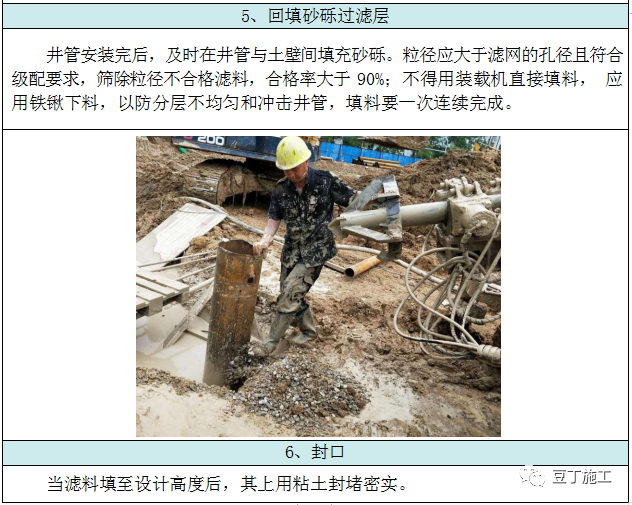

基坑降排水施工工藝總結，工程人收藏學習！的圖21

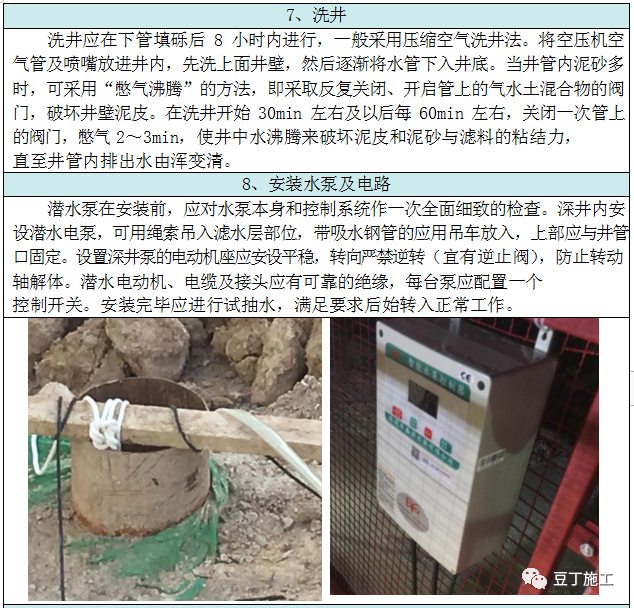

基坑降排水施工工藝總結，工程人收藏學習！的圖22

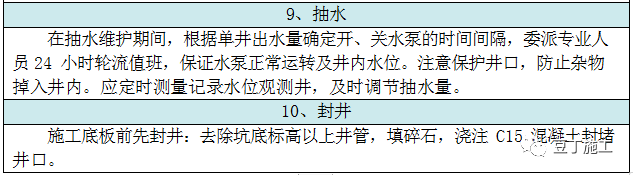

基坑降排水施工工藝總結，工程人收藏學習！的圖23

五、質量控制要點及檢驗標準
1、質量控制要點
（1）管井的成孔施工工藝應適合地層特點，對不易塌孔、縮孔的地層宜采用清水鉆進；鉆孔深度宜大于降水井設計深度 0.3m～0.5m；
（2）采用泥漿護壁時，應在鉆進到孔底后清除孔底沉渣并立即置入井管、注入清水，當泥漿比重不大于 1.05 時，方可投入濾料；遇塌孔時不得置入井管，濾料填充體積不應小于計算量的 95％；
（3）填充濾料后，應及時洗井，洗井應充分直至過濾器及濾料濾水暢通， 并應抽水檢驗降水井的濾水效果。
（4）下管前，檢查管內外是否有雜物、粘土，以防影響透水性。下管時， 井管要正中垂直、連接牢靠，嚴禁井管強行插入沉淀的孔底。
（5）每打完一口井要用量井器測井深，以保證井深偏差≤20cm。
（6）濾水管的強度應符合要求，纏繞濾網應嚴實，以防出水含砂量超標。濾料粒徑不得過大，填料厚度不得小于設計要求。
（7）洗井后的泥沙量控制在 10％以內。2、降水系統運行要點
（1）降水系統應進行試運行，如發現井管失效，應采取措施使其恢復正常，如無可能恢復則應報廢，另行設置新井管；試運行抽水控制時間為 1d，并應檢查出水質量和出水量。
（2）正式抽水宜在試抽水 3d 后進行；降水井宜在基坑開挖 20d 前開始運行。
（3）降水過程中隨時檢查觀測井內水位，調整抽水速度及抽水量。
（4）降水井隨基坑開挖深度需要切除試時，對繼續運行的降水井應去除井管四周地面下 1m 的濾料層，并采用粘土封井后再運行。

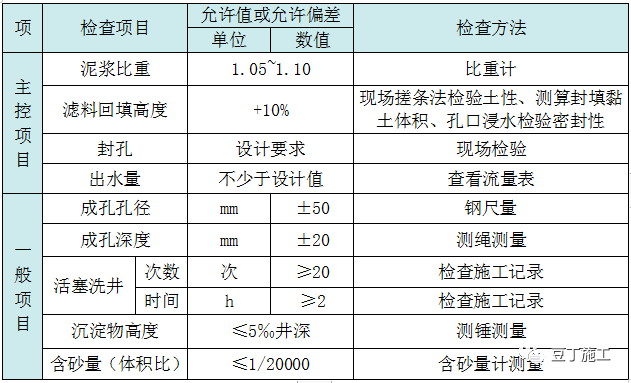

管井降水施工質量驗收標準見下表：

基坑降排水施工工藝總結，工程人收藏學習！的圖24


基坑降排水施工工藝總結，工程人收藏學習！的圖25

第三部分 輕型井點降水

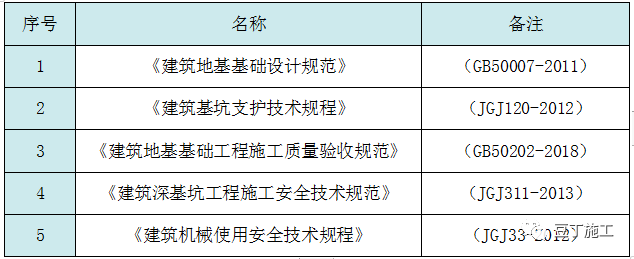

一、編制依據

基坑降排水施工工藝總結，工程人收藏學習！的圖26

二、施工準備
（一）技術準備
（1）熟悉施工圖紙，工程勘測資料、地質條件，了解地下水位、土層滲透系數；根據基坑形式、開挖支護設計、降水深度、降水范圍、降水時間、工程環境影響等進行井點降水設計。
（2）根據現場實際情況，繪制井點平面布置圖、降水設施結構圖、降水水位預測曲線平面與剖面圖，編制降排水專項施工方案，按程序審核論證后方可施工。
（3）組織人員進行技術交底。
（二）材料準備粗砂、濾網。

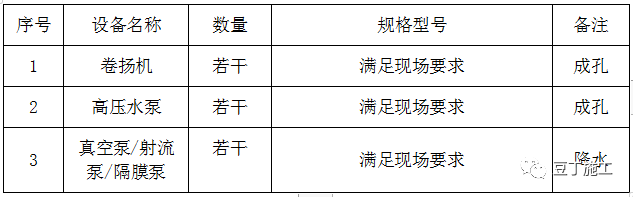

（三）機具準備

基坑降排水施工工藝總結，工程人收藏學習！的圖27

三、工藝流程

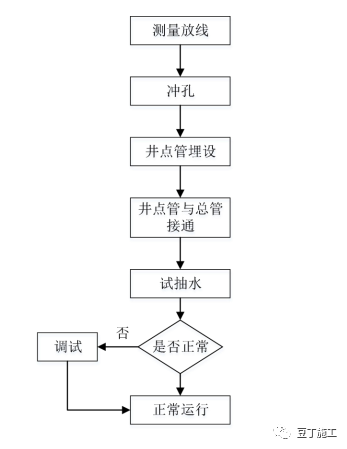

基坑降排水施工工藝總結，工程人收藏學習！的圖28

四、施工要點

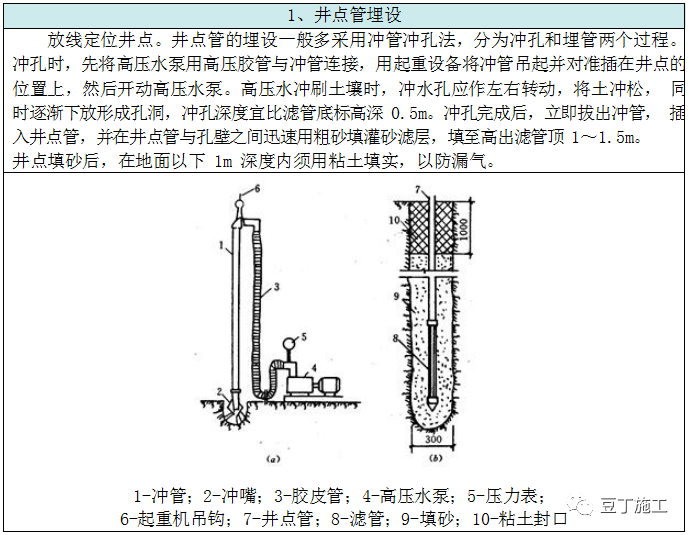

基坑降排水施工工藝總結，工程人收藏學習！的圖29

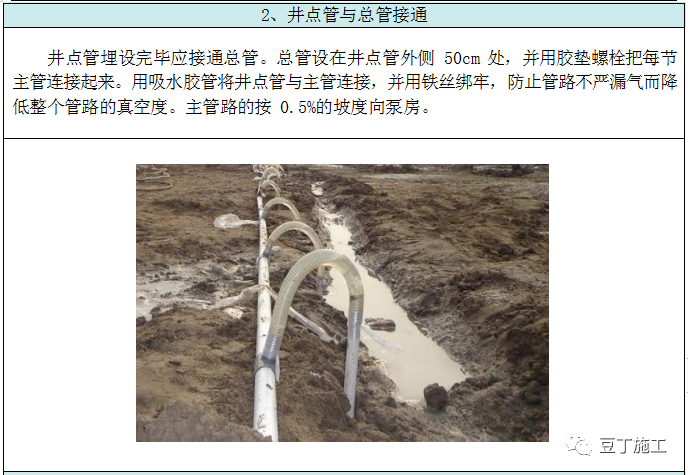

基坑降排水施工工藝總結，工程人收藏學習！的圖30

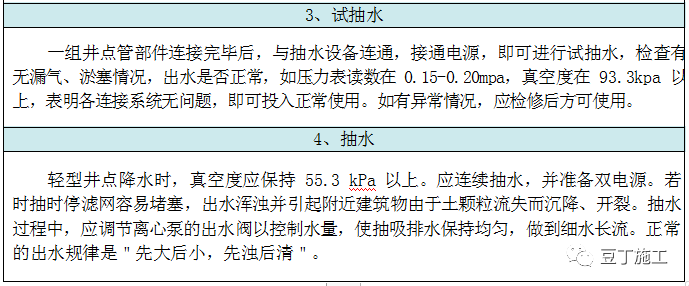

基坑降排水施工工藝總結，工程人收藏學習！的圖31

五、質量控制要點及檢驗標準
1、質量控制要點
（1）真空井點和噴射井點的成孔工藝可選用清水或泥漿鉆進、高壓水套管沖擊工藝（鉆孔法、沖孔法或射水法），對不易塌孔、縮孔的地層也可選用長螺旋鉆機成孔；成孔深度宜大于降水井設計深度 0.5m～1.0m。
（2）鉆進到設計深度后，應注水沖洗鉆孔、稀釋孔內泥漿；濾料填充應密實均勻， 濾料宜采用粒徑為 0.4mm～0.6mm 的純凈中粗砂。
（3）成井后應及時洗孔，并應抽水檢驗井的濾水效果；抽水系統不應漏水、漏氣。
（4）孔壁與井管之間的濾料宜采用中粗砂，濾料上方應使用粘土封堵，封堵至地面的厚度應大于 1m。
2、降水系統運行要點
（1）降水系統應進行試運行，如發現井管失效，應采取措施使其恢復正常，如無可能恢復則應報廢，另行設置新井管；試運行抽水控制時間為 1d，并應檢查出水質量和出水量。坑內降水井宜在基坑開挖 15d 前開始運行。
（2）降水過程中隨時檢查觀測井內水位，調整抽水速度及抽水量。

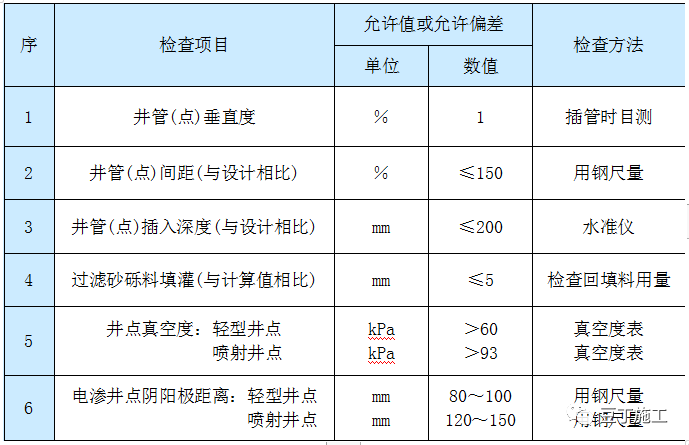

（3）降水時真空度應保持在 55kPa 以上，且抽水不應間斷。輕型井點降水施工質量驗收標準見下表：

基坑降排水施工工藝總結，工程人收藏學習！的圖32


基坑降排水施工工藝總結，工程人收藏學習！的圖33

第四部分 疏干井降水

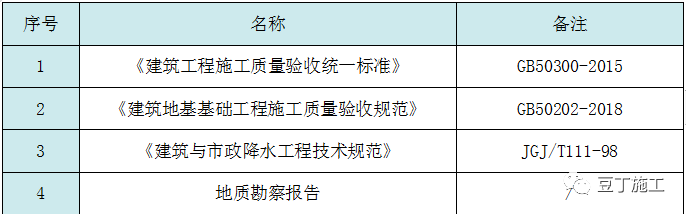

一、編制依據
止水帷幕雖然斷絕了基坑內外水力聯系，但基坑土體中一般存在靜儲水，為便于土方開挖及后續施工，需設置疏干井提前組織降水。

基坑降排水施工工藝總結，工程人收藏學習！的圖34

二、施工準備
（一）技術準備
1、熟悉施工圖紙，工程勘測資料、地質條件，了解地下水位、土層滲透系數；根據基坑形式、開挖支護設計、降水深度、降水范圍、降水時間、工程環境影響等進行井點降水設計。
1）疏干井（管井）降水適用條件
（1）第四系含水層厚度大于 5.0m。
（2）含水層滲透系數值宜大于 1.0m/d。
（3）降水土層為砂土、粘性土，降水深度大于 5m。2）疏干井降水設計
避免降水作業對周圍環境產生不利影響，一般采用坑內降水，根據所需降水的深度及抽水影響半徑 R 等確定管井井點間距，管井間距 D 取 10~15m ，井點深入透水層，且比所需降水的深度深 3—4 米，以保證基坑內全范圍地下水位降低。
一般采用泥漿護壁鉆孔法成井，先挖井口，然后安裝護筒，鉆機就位后開始鉆孔， 鉆孔前在井一側設排泥溝，鉆孔直徑比濾水管外徑大 200mm 以上，管井下沉前應進行清洗，沖除沉渣，可采用灌入稀泥漿用吸水泵抽出置換或用空壓機洗井法將沉渣清出井外， 并保持濾網暢通，管井與土壁之間用 3~15mm 粒徑礫石填充作為過濾層，地面下 0.5m 范圍內用粘土填充夯實。

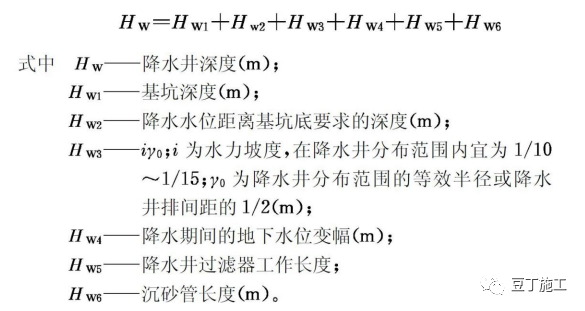

據 JGJ/T111-98《建筑與市政降水工程技術規范》，降水井深度為：

基坑降排水施工工藝總結，工程人收藏學習！的圖35

2、根據現場實際情況，繪制井點平面布置圖，編制降排水專項施工方案，按程序審核論證后方可施工。
3、組織人員進行技術交底。
（二）材料準備
UPVC315 井管（或直徑 300mm 的鑄鐵管）、3~15mm 粒徑礫石、粘土、排水管。

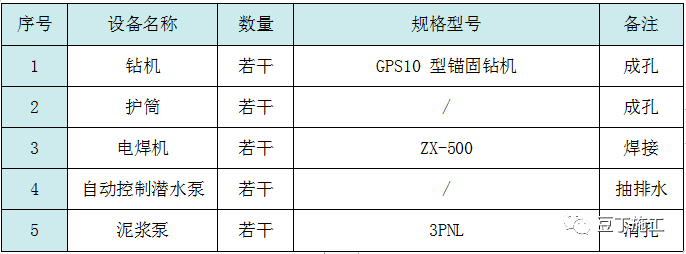

（三）機具準備

基坑降排水施工工藝總結，工程人收藏學習！的圖36

三、工藝流程

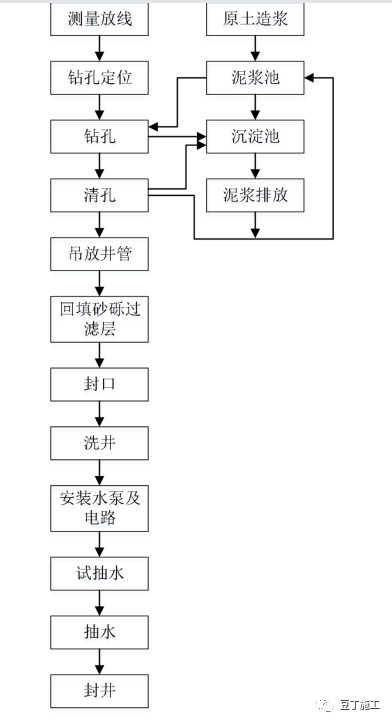

疏干井施工工藝流程與管井一致：

基坑降排水施工工藝總結，工程人收藏學習！的圖37

四、施工要點

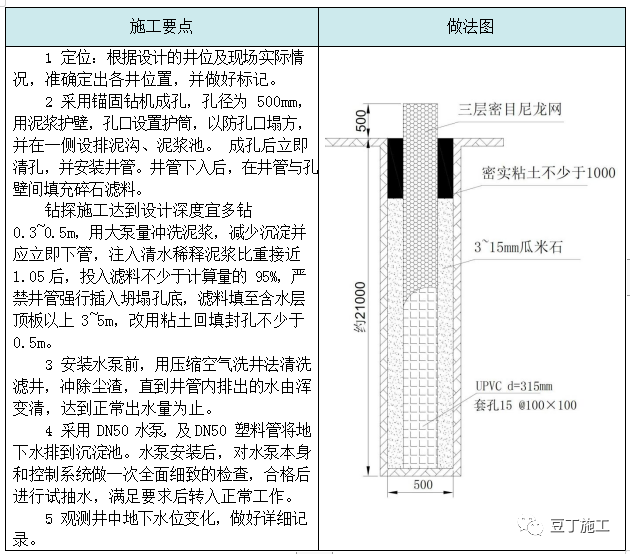

基坑降排水施工工藝總結，工程人收藏學習！的圖38

五、質量控制要點
1、基坑周圍井點應對稱，同時抽水，使水位差控制在要求限度內。
2、井管安放應力求垂直并位于井孔中間，井管頂部應比自然地面高 0.5m。
3、井管與土壁之間填充的濾料應一次完成，從井底填到井口下 1.Om 左右，上部采用不含砂石的粘土封口。
4、每臺水泵應配置一個控制開關，主電源線路要沿深井排水管路設置。
5、成孔直徑必須大于濾管外徑 20cm 以上，確保濾管外圍的過濾層厚度。
6、濾管在井孔中位置偏移不得大于濾管壁厚。
7、降水完成后，用 C15 混凝土回填管井口至基地標高，保證地基承載力。
