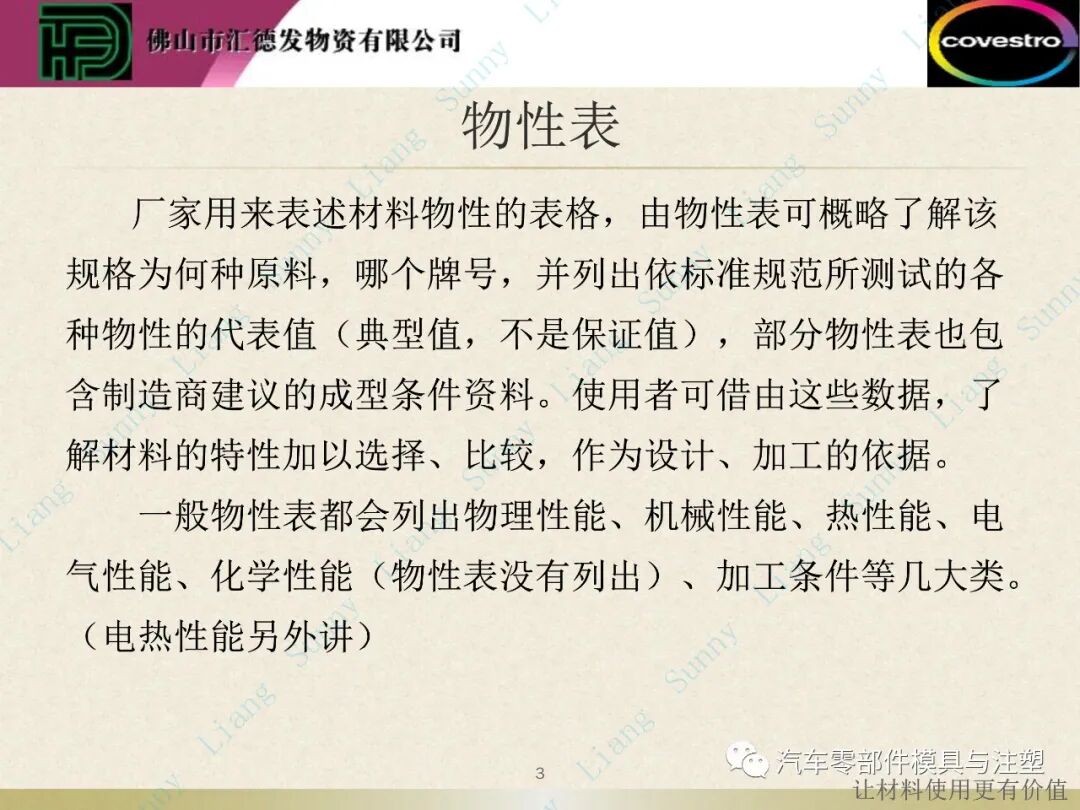

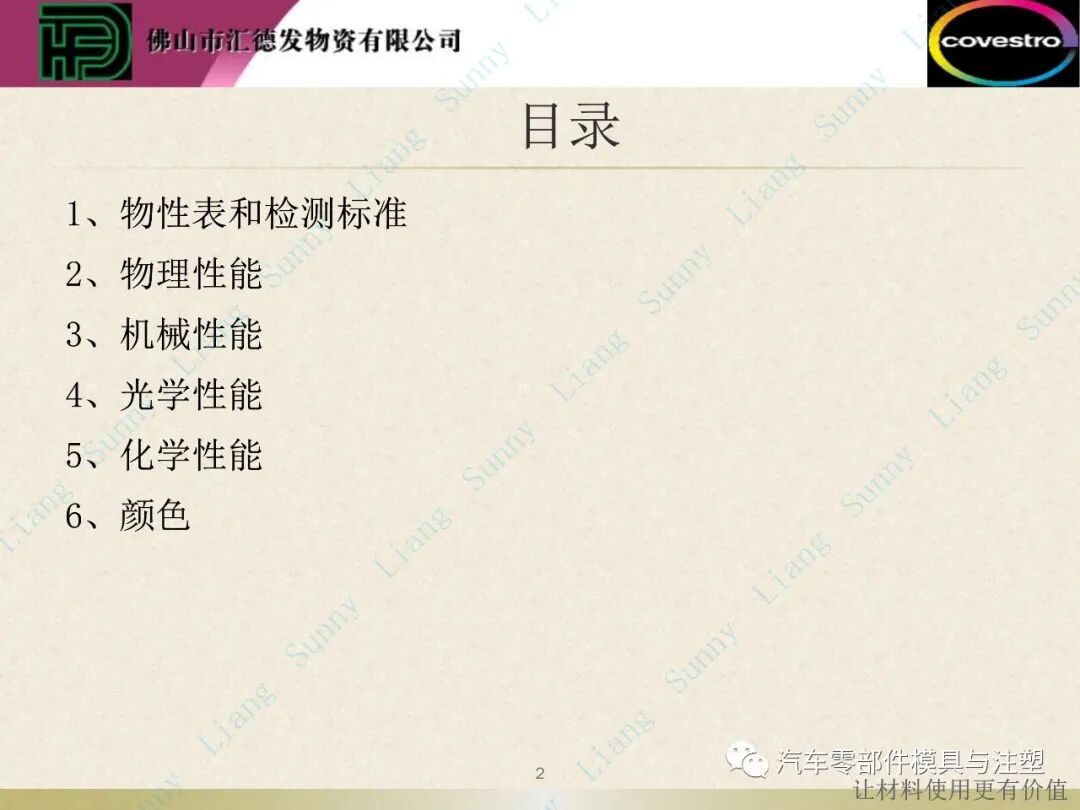

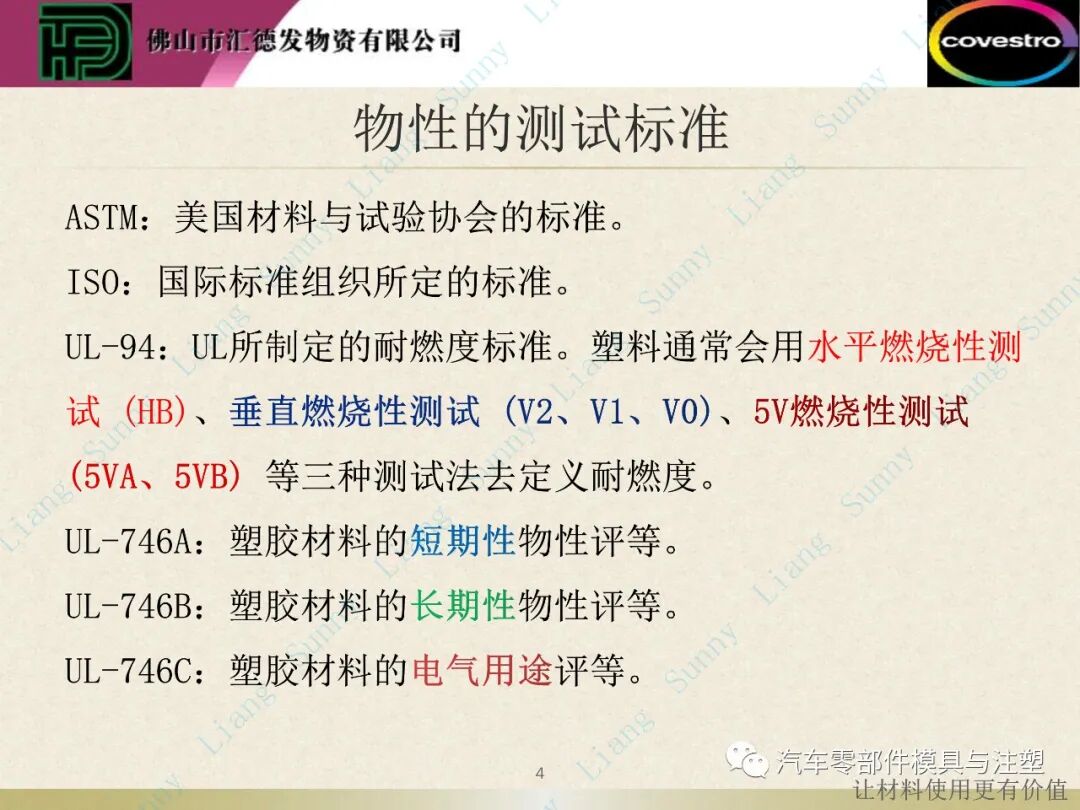

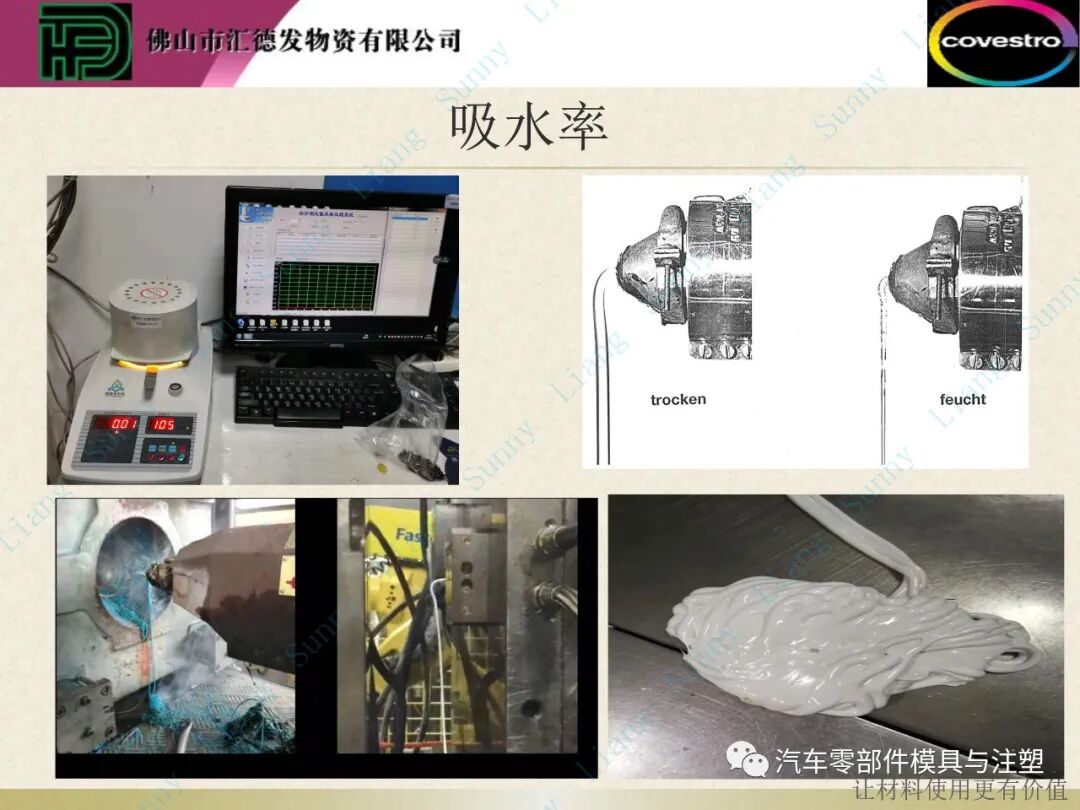

吸水率為塑膠材料吸收水分的程度。其測試法是先將樣品烘干后稱重，浸入水中24小時后，取出再磅重，計算重量增加率而得吸水率。

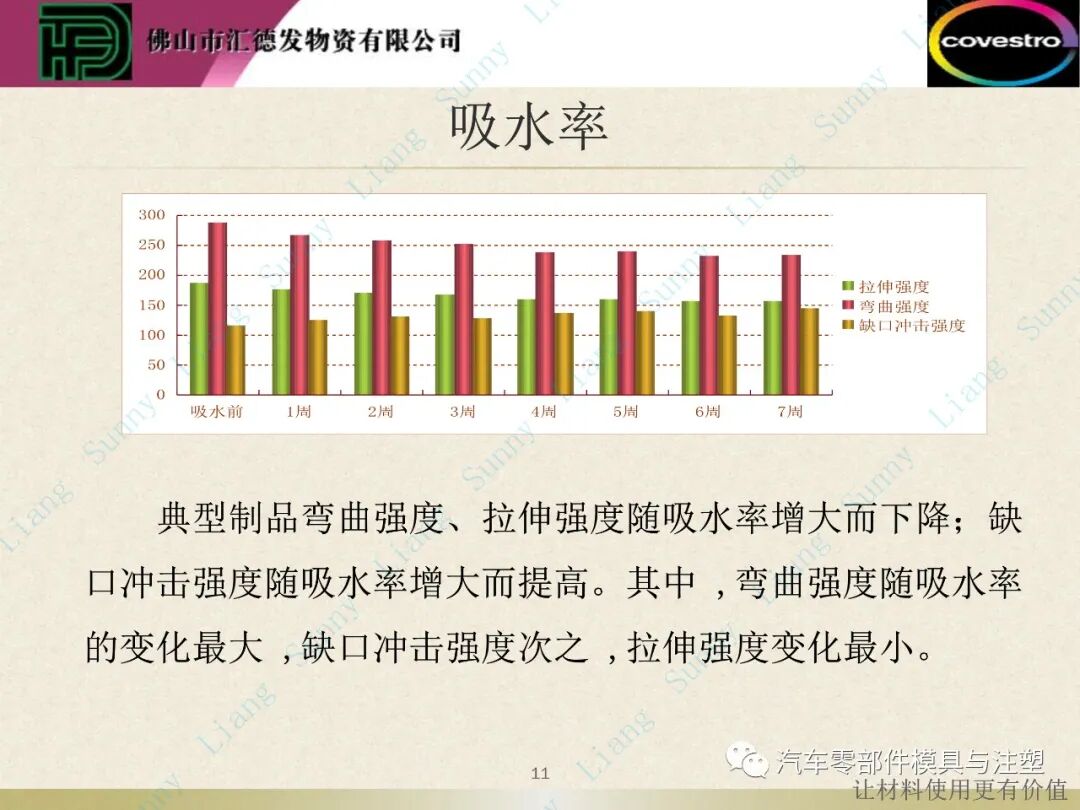

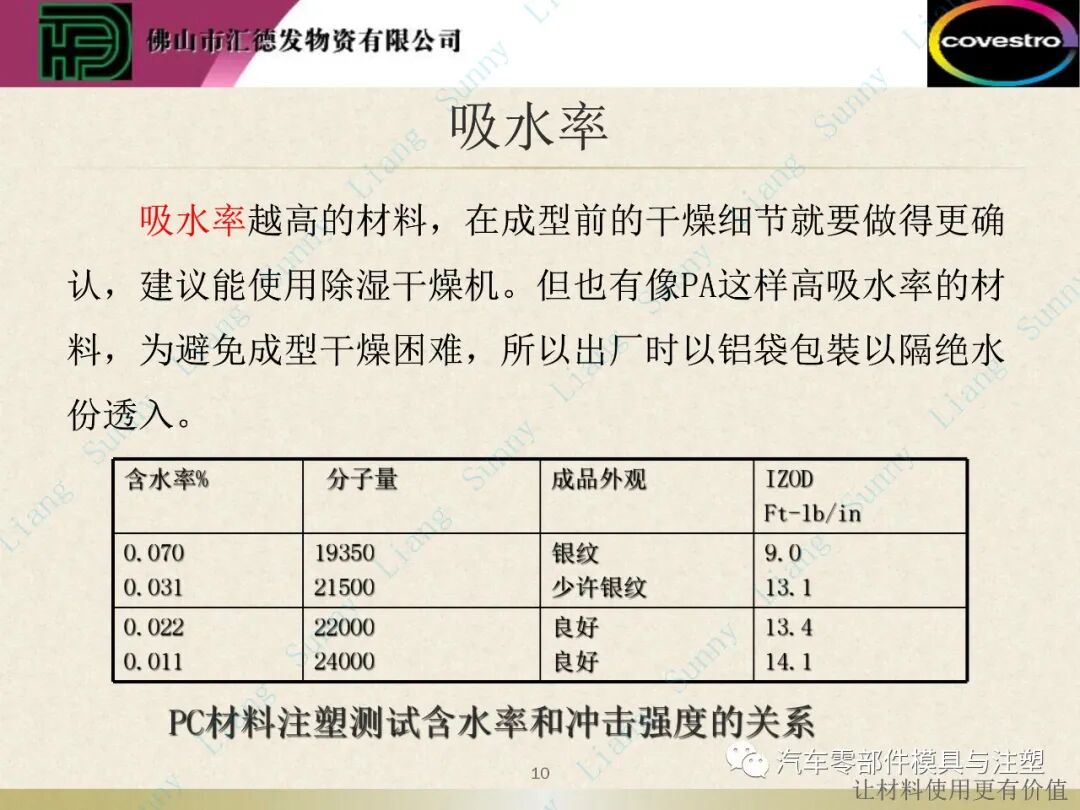

吸水率越高的材料，在成型前的干燥細節(jié)就要做得更確認，建議能使用除濕干燥機。但也有像PA這樣高吸水率的材料，為避免成型干燥困難，所以出廠時以鋁袋包裝以隔絕水份透入。

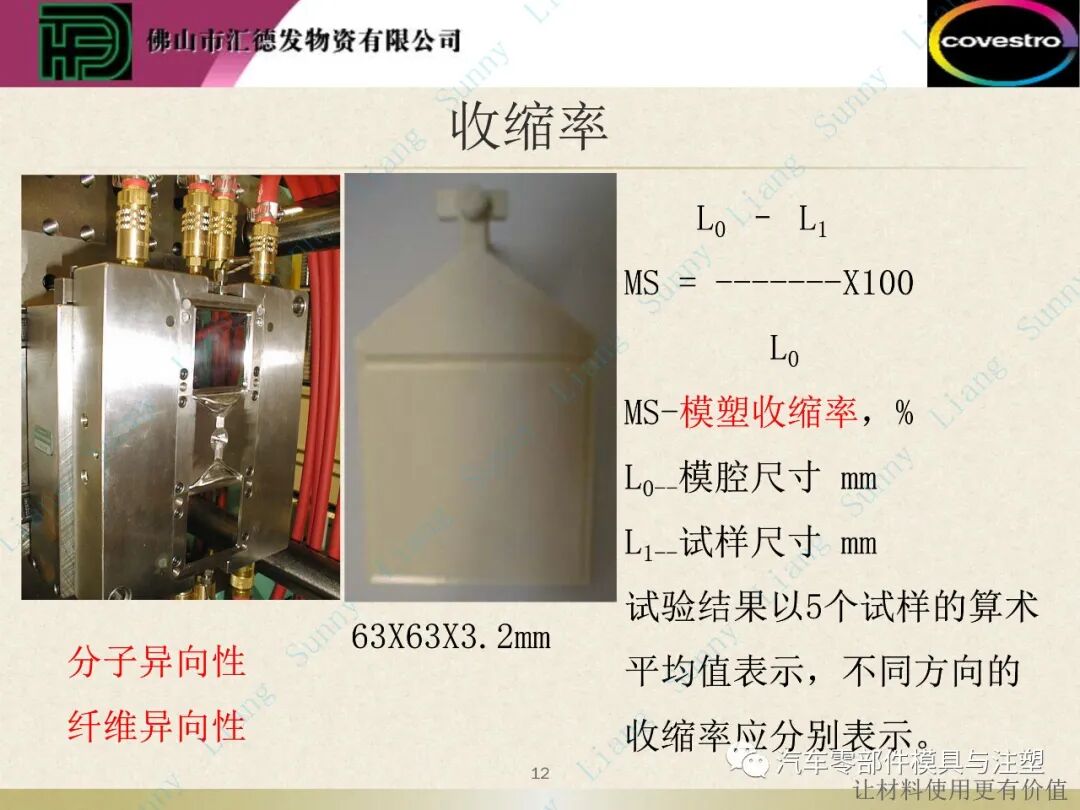

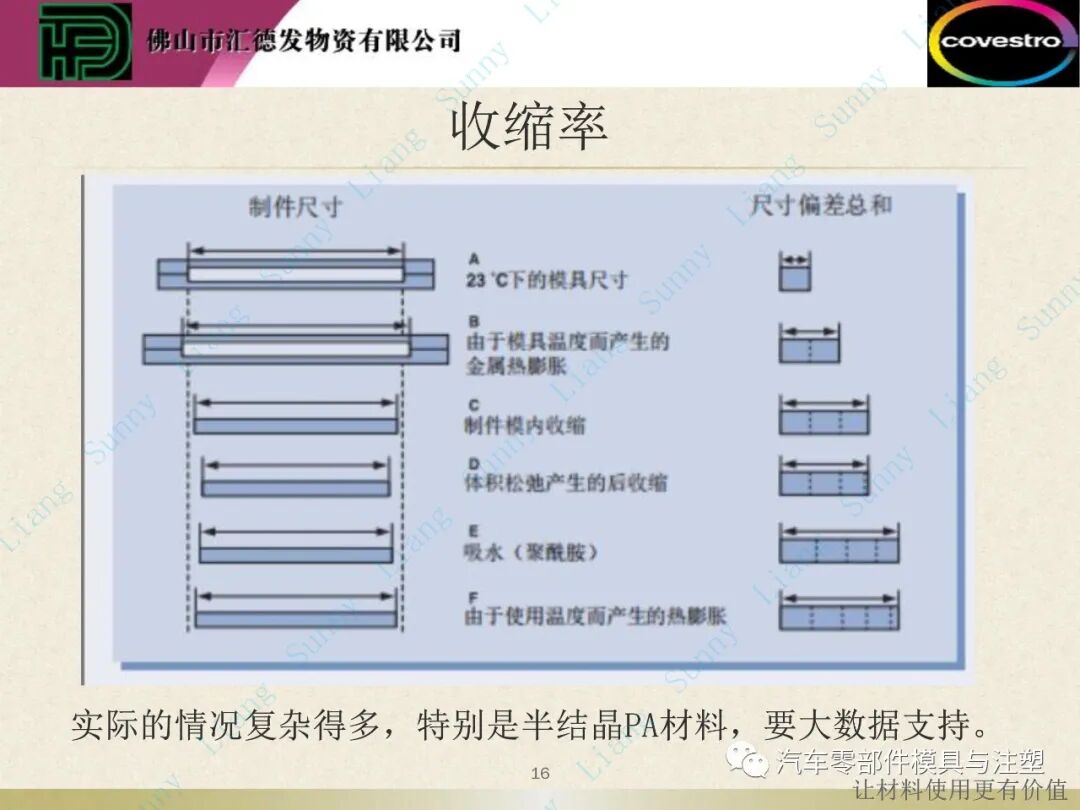

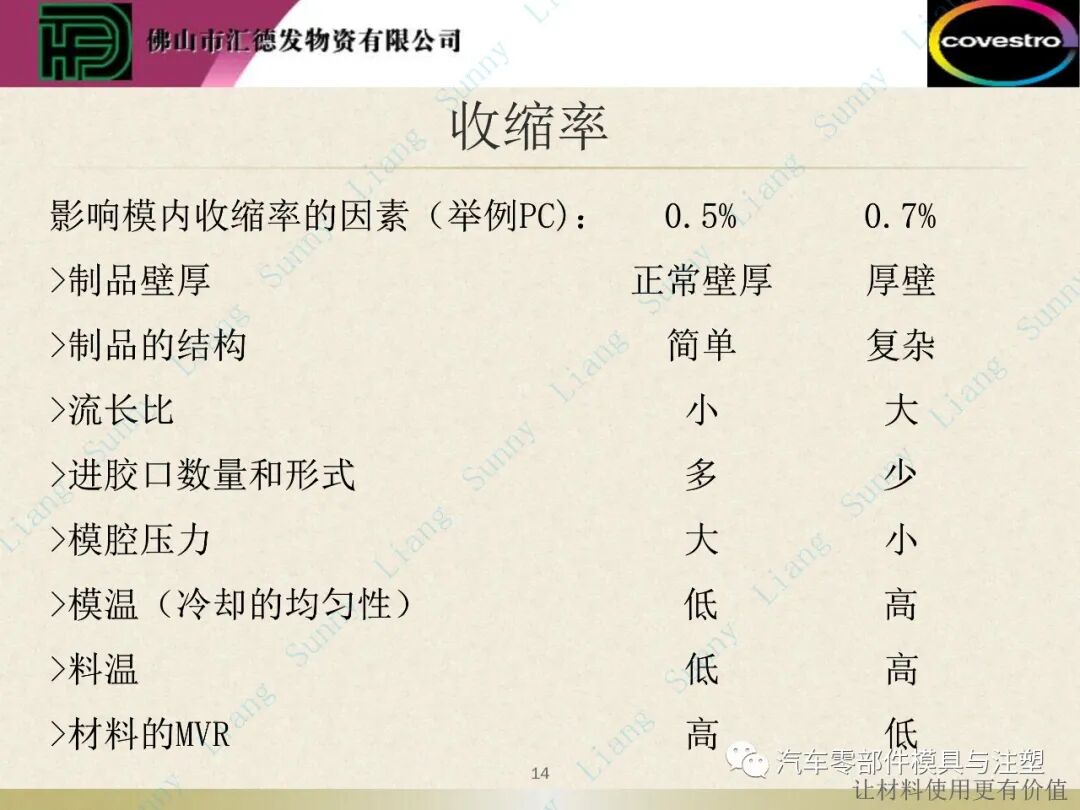

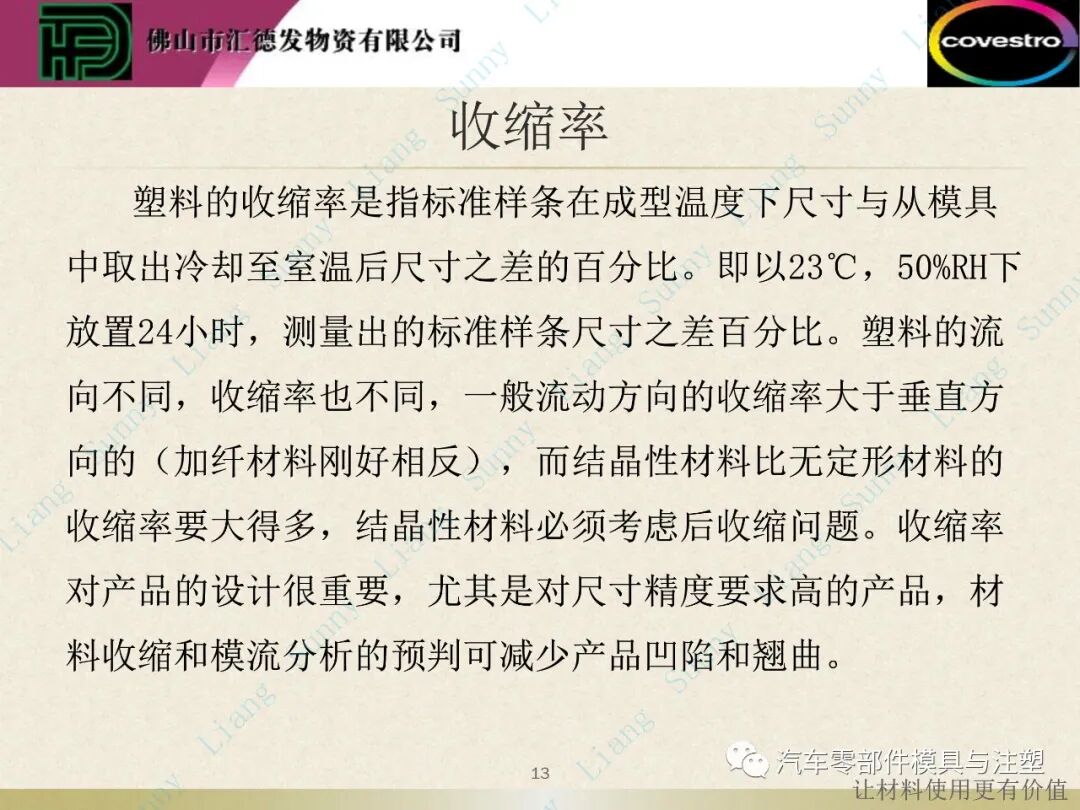

塑料的收縮率是指標(biāo)準(zhǔn)樣條在成型溫度下尺寸與從模具中取出冷卻至室溫后尺寸之差的百分比。即以23℃，50%RH下放置24小時，測量出的標(biāo)準(zhǔn)樣條尺寸之差百分比。塑料的流向不同，收縮率也不同，一般流動方向的收縮率大于垂直方向的（加纖材料剛好相反），而結(jié)晶性材料比無定形材料的收縮率要大得多，結(jié)晶性材料必須考慮后收縮問題。收縮率對產(chǎn)品的設(shè)計很重要，尤其是對尺寸精度要求高的產(chǎn)品，材料收縮和模流分析的預(yù)判可減少產(chǎn)品凹陷和翹曲。

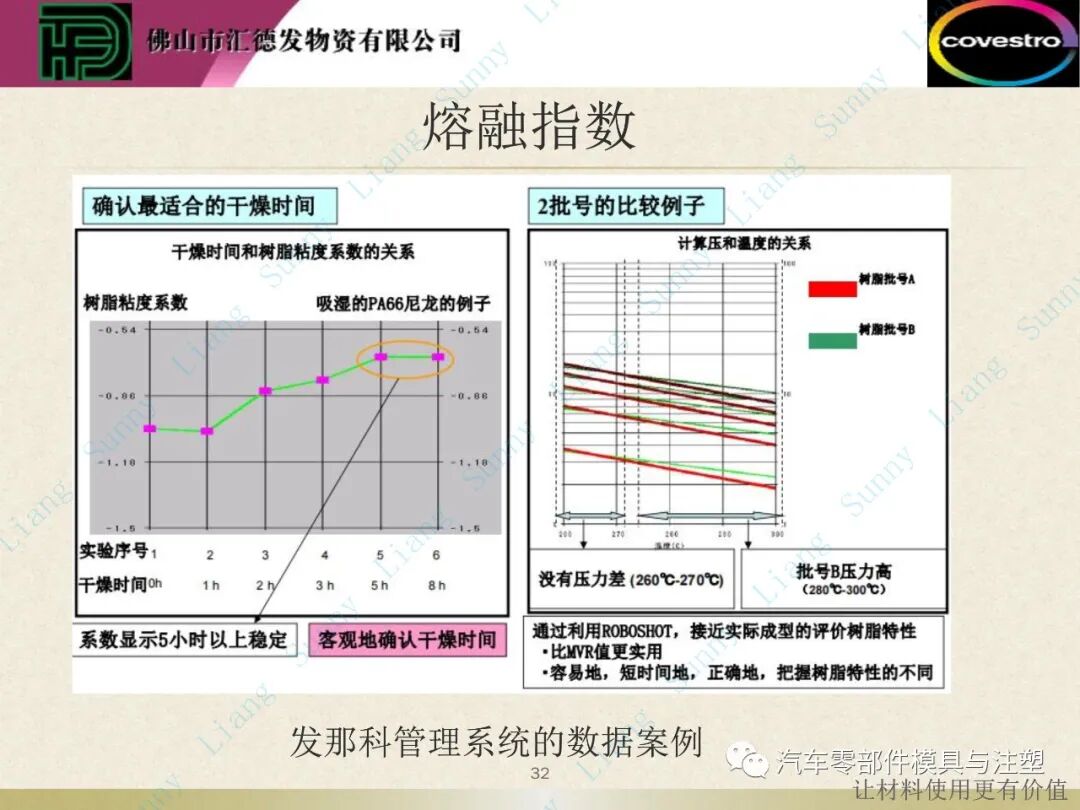

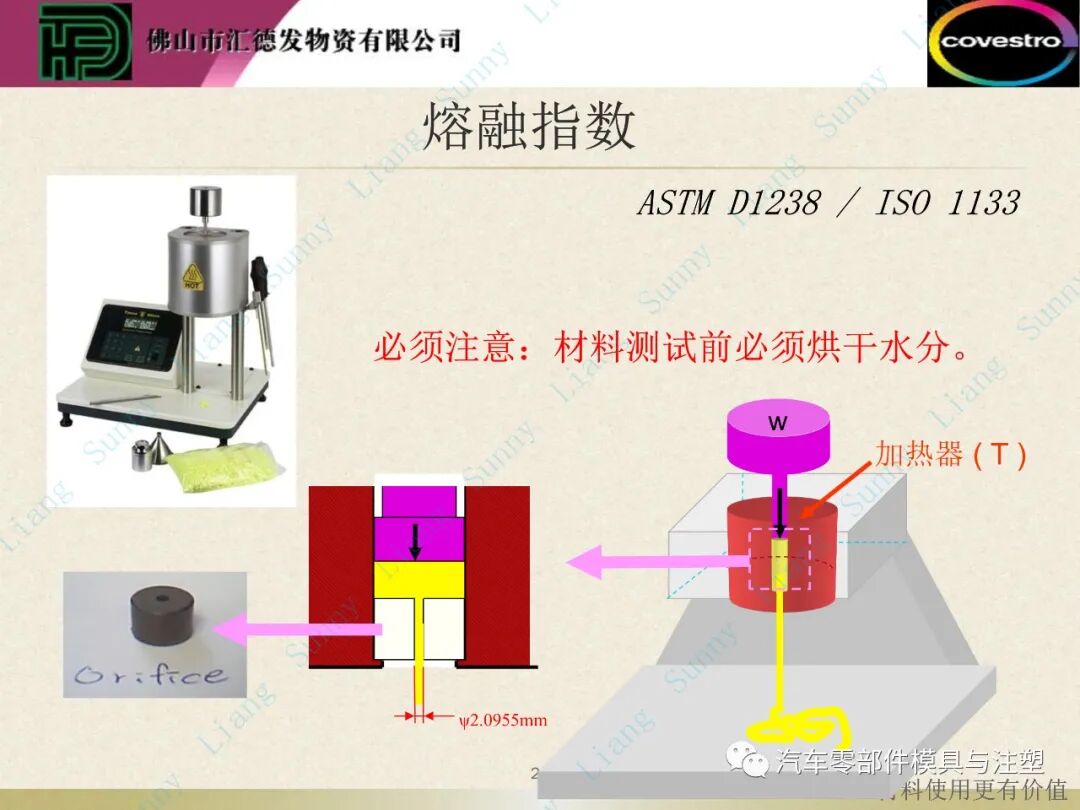

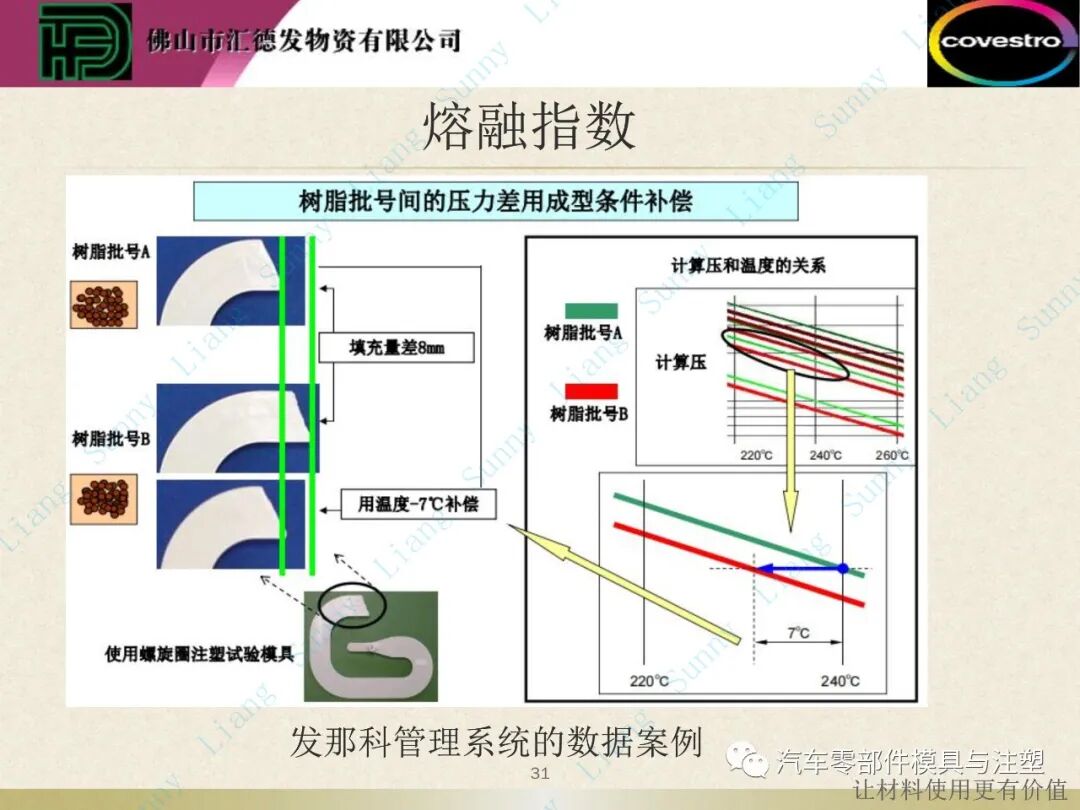

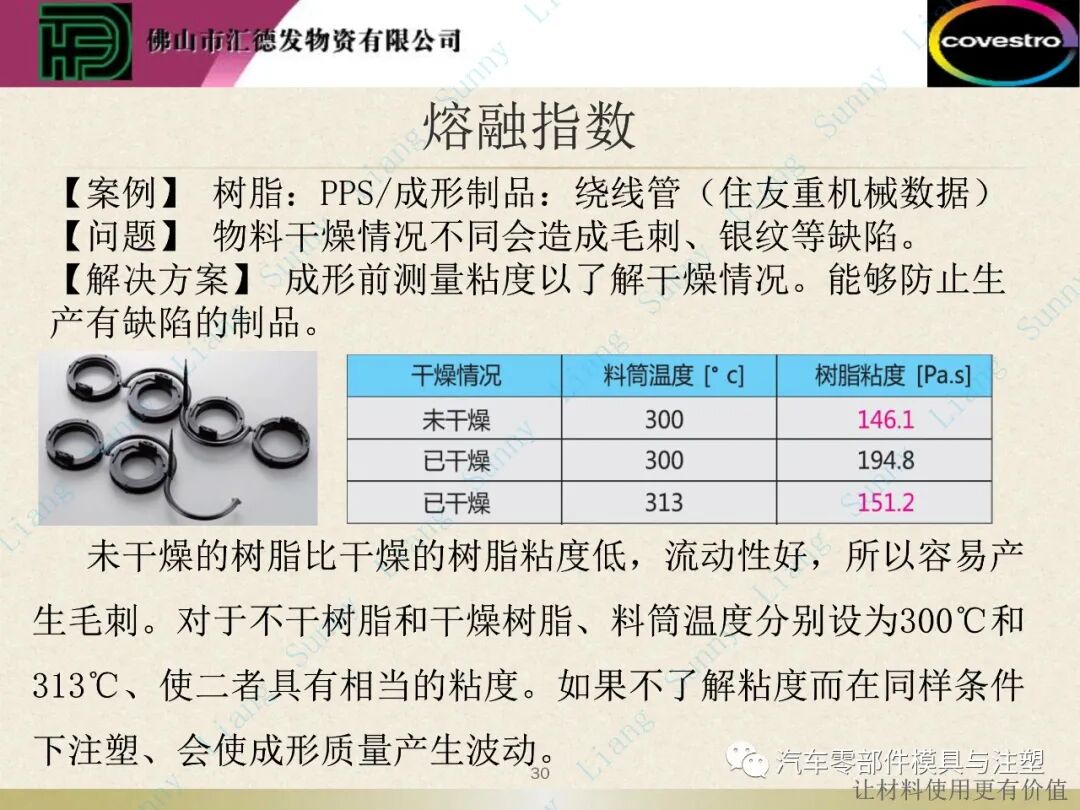

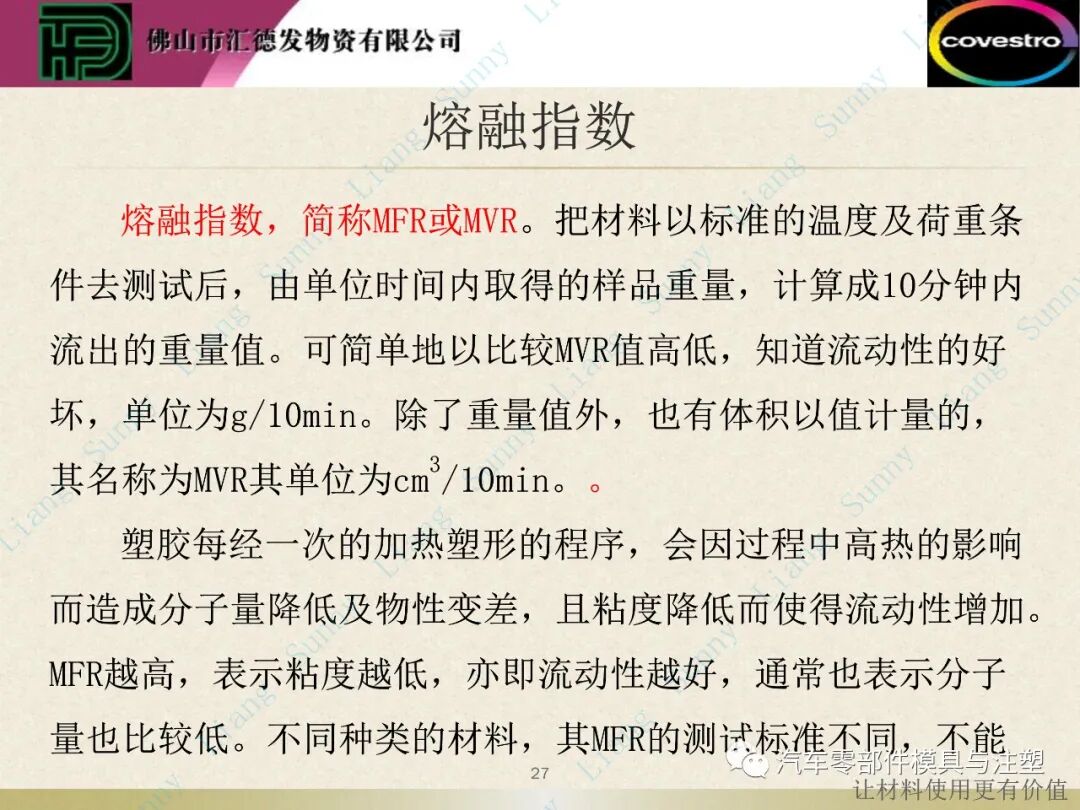

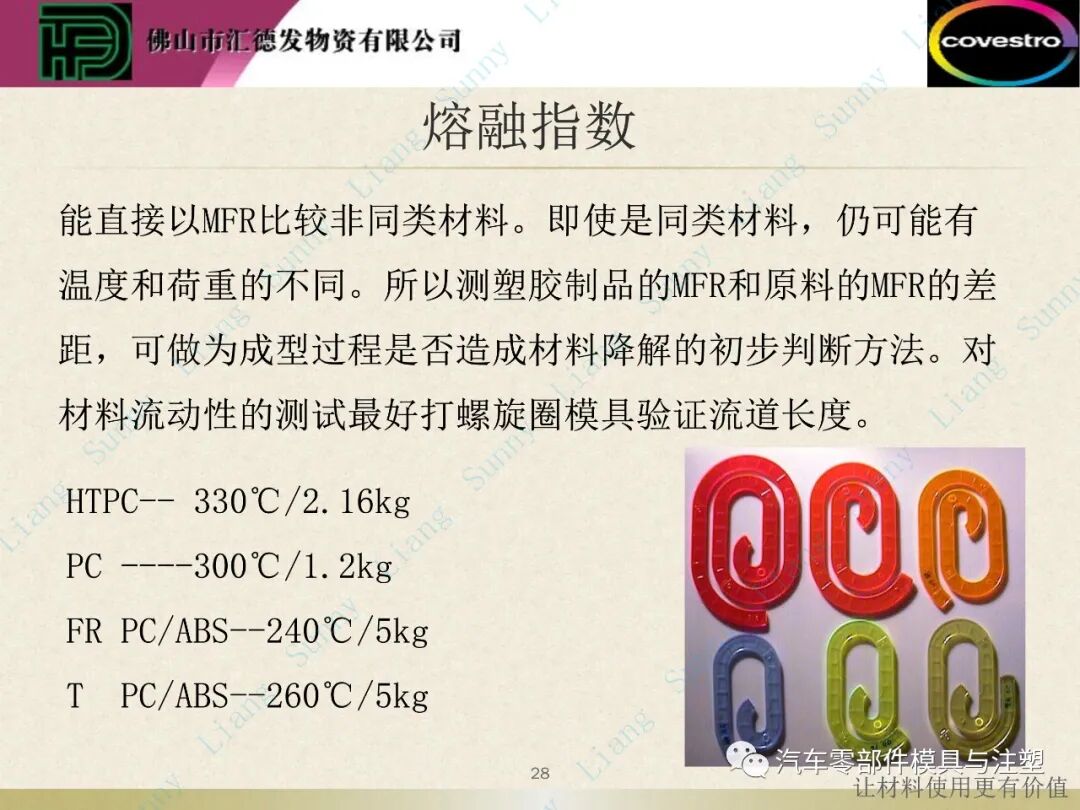

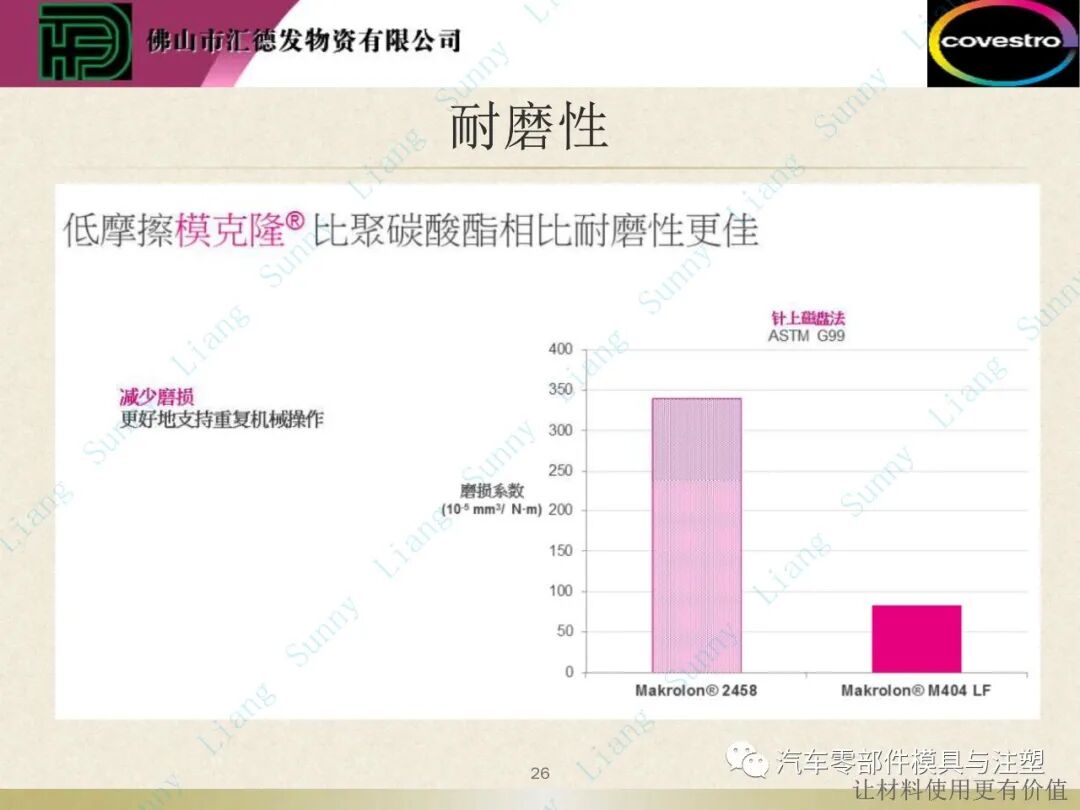

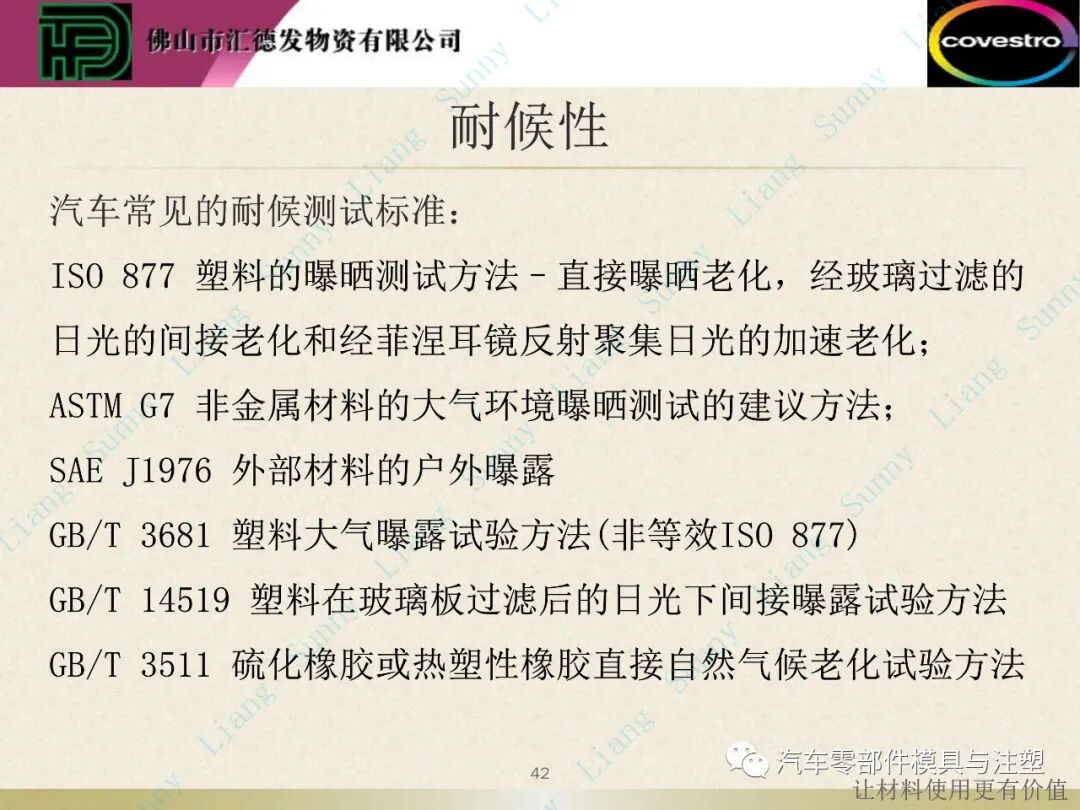

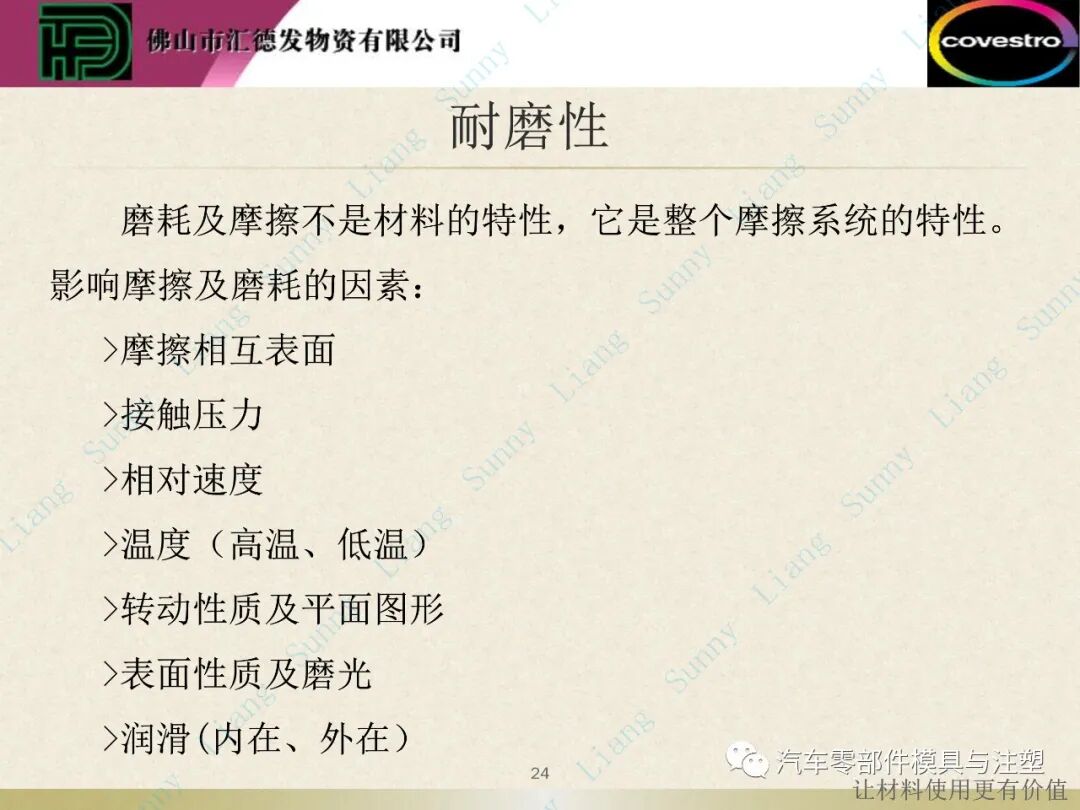

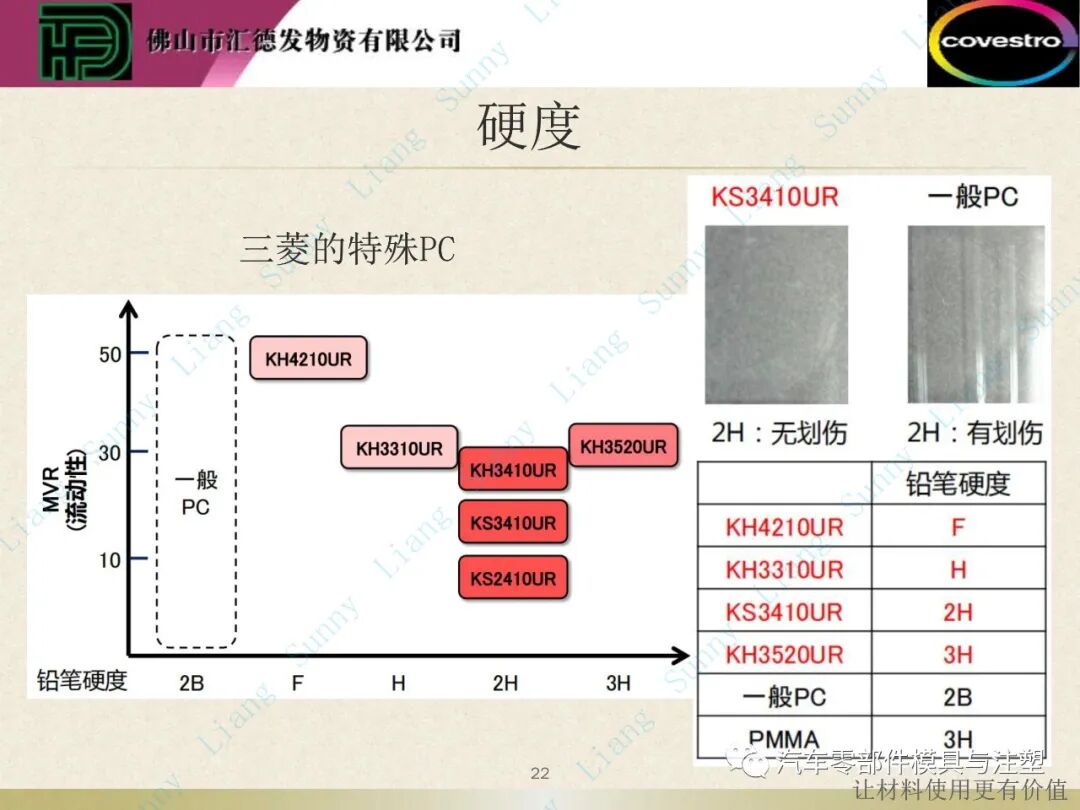

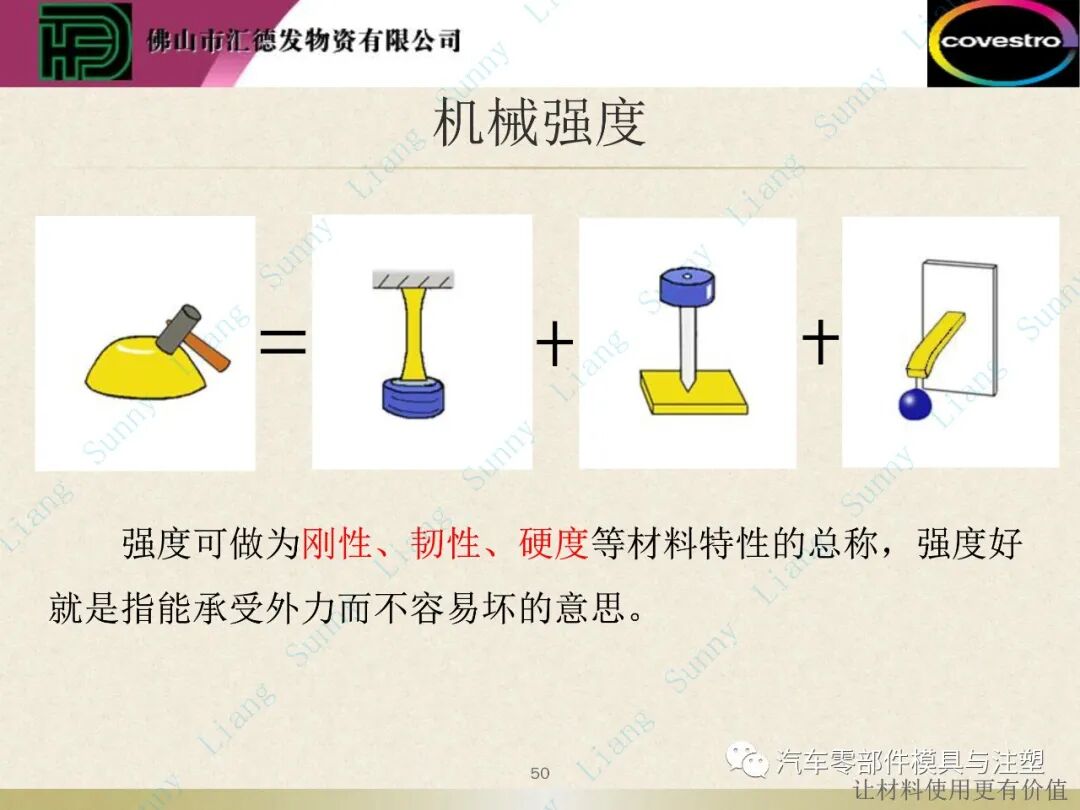

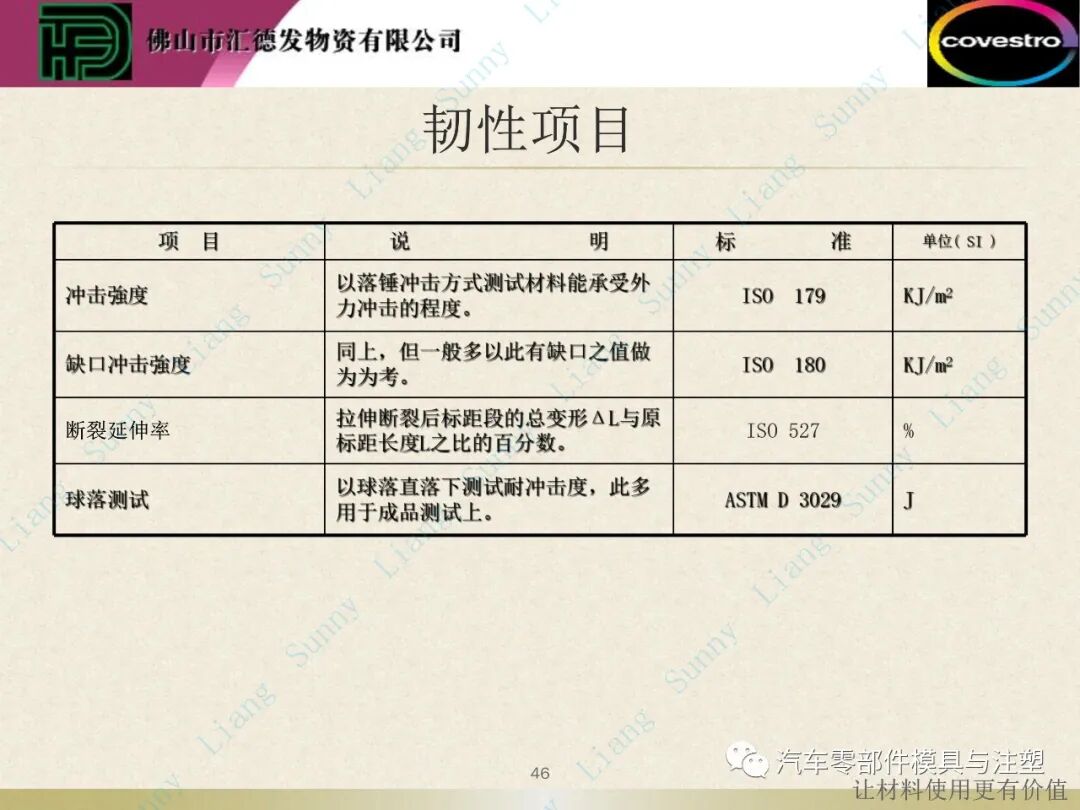

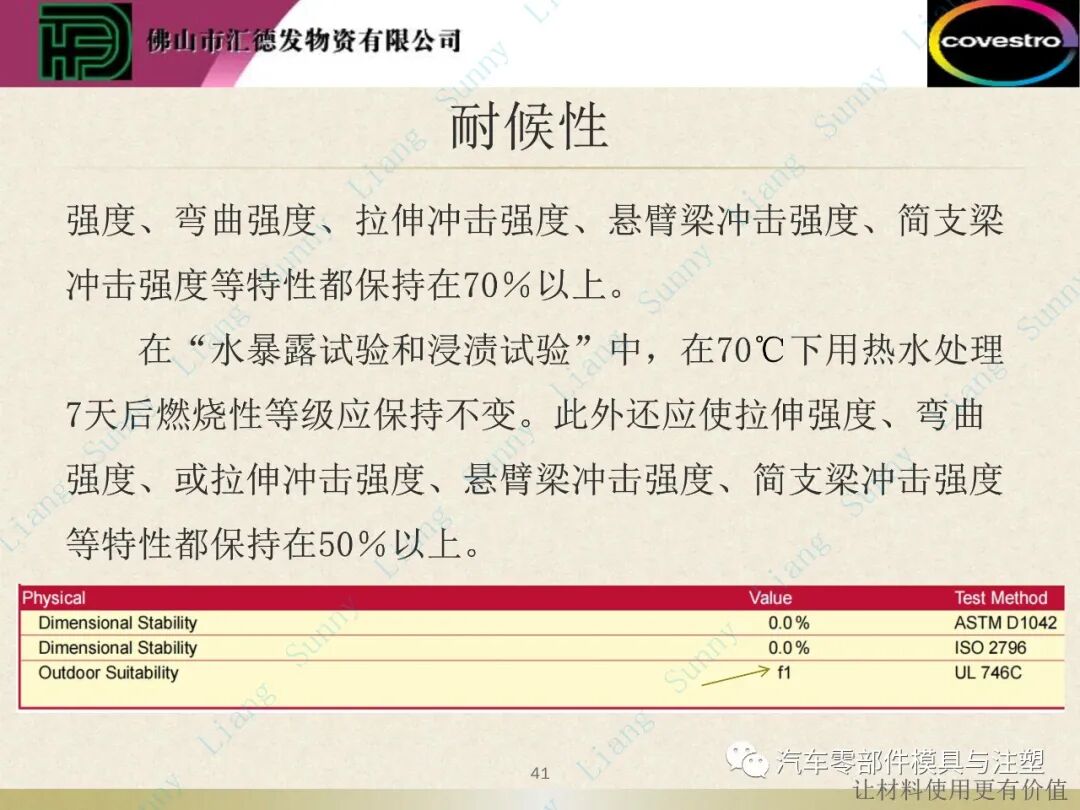

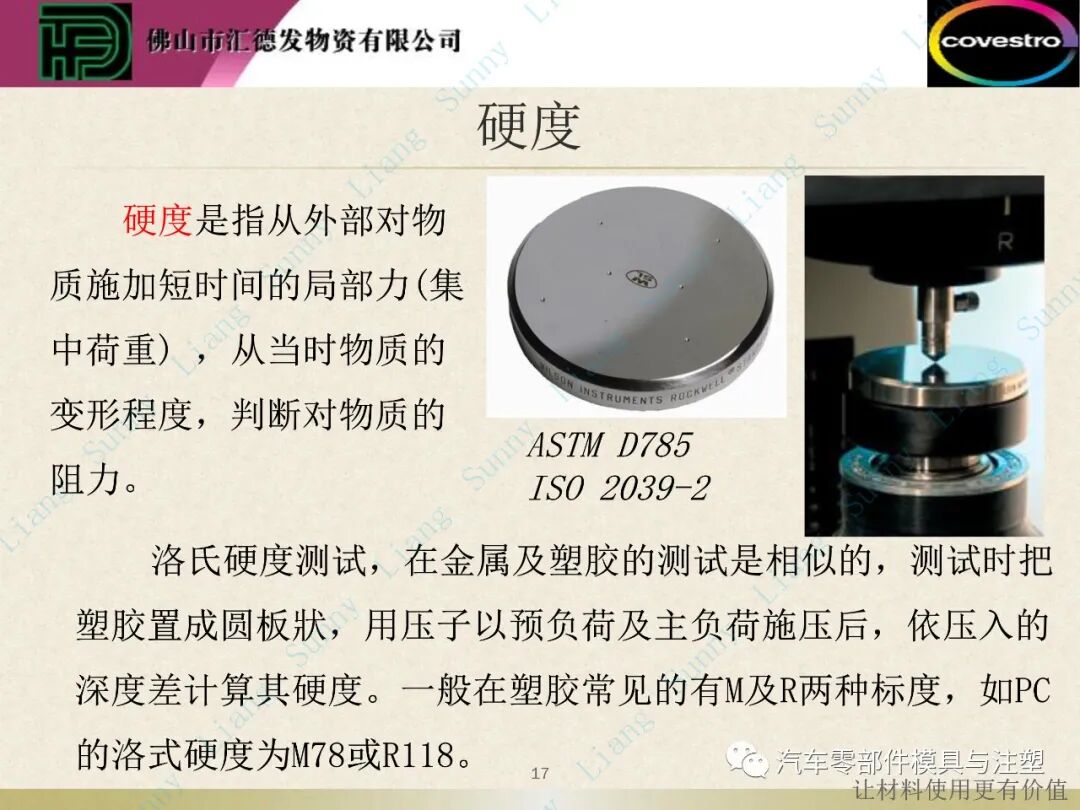

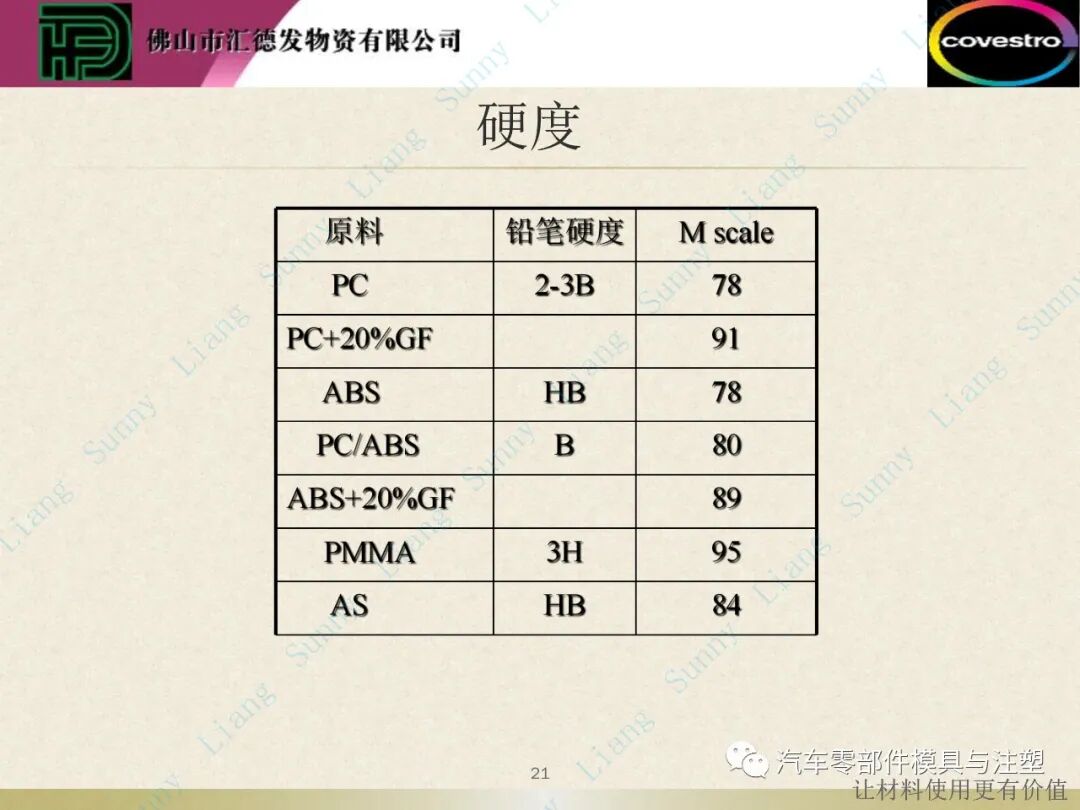

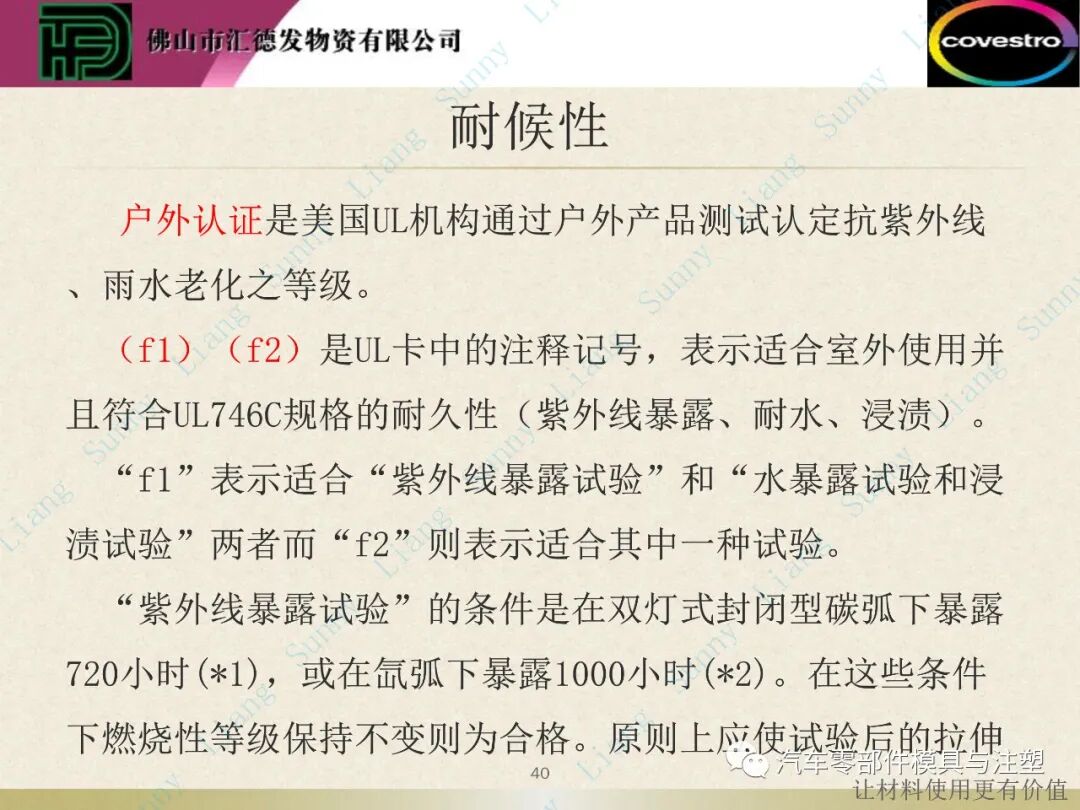

熔融指數(shù)，簡稱MFR或MVR。把材料以標(biāo)準(zhǔn)的溫度及荷重條件去測試后，由單位時間內(nèi)取得的樣品重量，計算成10分鐘內(nèi)流出的重量值。可簡單地以比較MVR值高低，知道流動性的好壞，單位為g/10min。除了重量值外，也有體積以值計量的，其名稱為MVR其單位為cm3/10min。。塑膠每經(jīng)一次的加熱塑形的程序，會因過程中高熱的影響而造成分子量降低及物性變差，且粘度降低而使得流動性增加。MFR越高，表示粘度越低，亦即流動性越好，通常也表示分子量也比較低。不同種類的材料，其MFR的測試標(biāo)準(zhǔn)不同，不能
