orcad中走線交叉處的連接關系應該怎么處理呢？

答：對與原理圖中連線與連線的交界處，不需要連接在一起的，連線交叉是沒有關系的，軟件默認是不連接的，如圖3-21所示，如果在連接處需要接在一起，則需要放置連接點，操作方式如下；

第一步，點擊菜單Place→Junction，或者按快捷鍵J來放置連接點，放置在兩個網絡連線相互交界的地方，這樣放置Junction點之后呢，兩個相交的網絡是連接在一起的，如圖3-22所示；

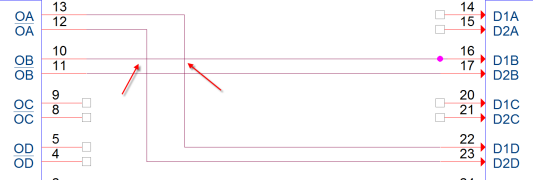

圖3-21 信號之間交叉不連接示意圖

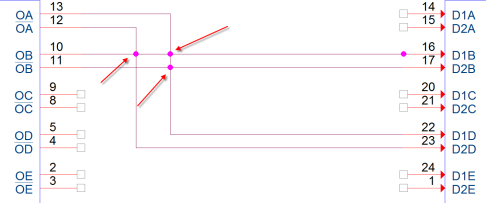

圖3-22 信號之間交叉相互連接示意圖
