高溫蒸汽模具氣路設計要求
2021年8月18日 14:22瀏覽：2381
2.1

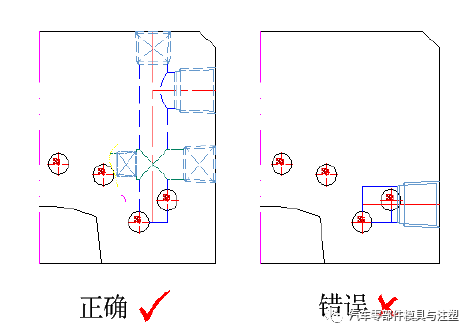

氣路需沿產品形狀均勻分布，并必須要完全超出產品邊界，如因結構受限不能超出，則需要增加一道輔助氣路，如圖1-1示S6氣路。
2.2氣路按1分2的原則設計，不允許出現1分3或1分更多的情況。如圖1-1中S1、S2并為一路，S3、S4并為一路，S5，S6并為一路。
2.3 用于連接2路氣路的進出氣路直徑按Φ11.5mm設計，并要求距離產品成形面尺寸≥10到12mm，特殊情況最小可按28mm設計。
2.4 如因結構影響，需對氣路局部擴孔加工，注擴孔后氣路距離產品成形面尺寸必須≥8。如圖1-1中Z指示位置。
2.5 產品成形面正上方原則上不允許設計豎向氣路,如必須設計時需提出評審。

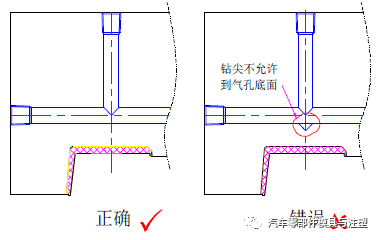

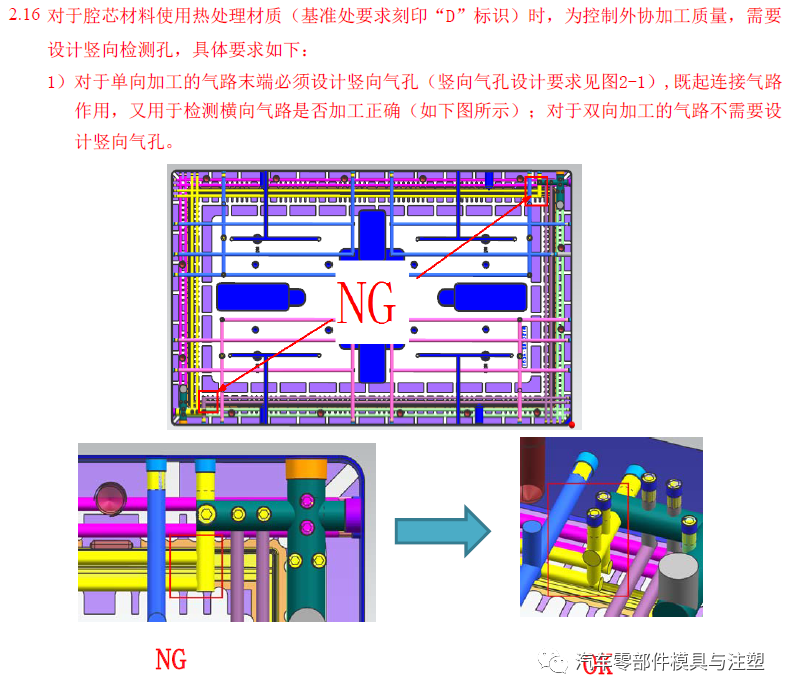

2.6 豎向氣孔鉆尖尺寸不允許超過橫向氣孔底面，見圖2-1：

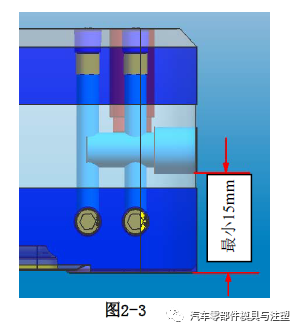

2.7蒸汽進出氣路的孔壁至外表面的距離距離至少15mm（包括分型面、底面和側面），見圖2-3。
2.8原則上不允許正對成形面打氣路，即側面的氣路需向上引出，見圖2-2。
2.9 如工藝條件允許，氣路盡可能從一側加工，以減少氣路交叉對拐角處強度的影響。

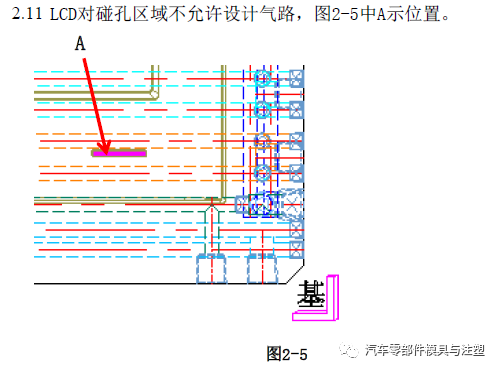

如氣路太長需從兩側加工，將不同進出氣路間使用銅堵隔開，注同一進出氣路間不使用銅堵隔。如圖2-4中S1,S2為一路，不用銅堵隔開，銅堵直徑比氣路直徑大2mm，深度比氣路深1mm。
