電燈單控接法及原理

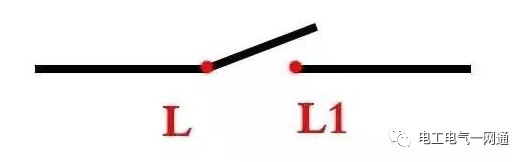

電燈單控開關，不論是哪一種，均可看作是一個單刀單擲開關。在電路圖中，標識如下▼

所有的單控開關，不論哪種形式的，都只有兩個接線柱（雙控、多控開關做單控用的不算）。有的開關接線柱上標有L（有的品牌標的是COM）和L1。

接線時，L接進線，L1接出線（其實倒過來接也沒事）。此時要特別注意，進線必須是火線。

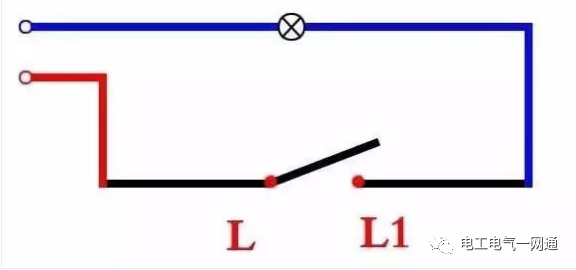

原理圖▼

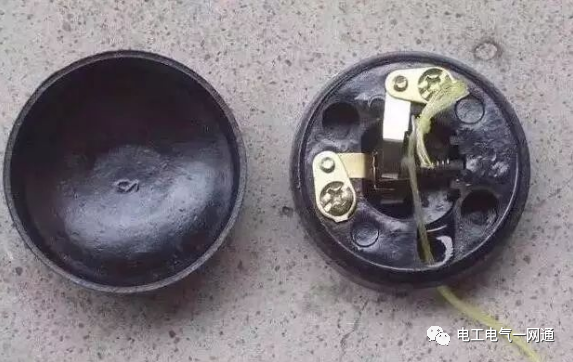

拉線開關

想當年我們家家戶戶都用這種開關，現如今這種開關已經慢慢被淘汰，甚至想買一個這種開關都要找好幾家五金店。

接線時，兩個接線柱，一個接火線，一個接電燈即可。

2

按鍵開關

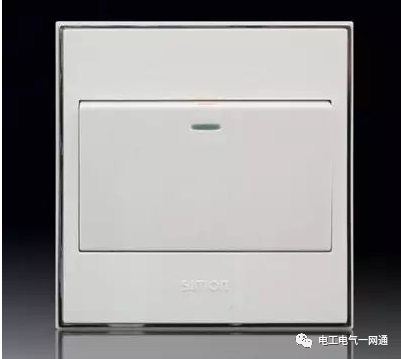

單開單控開關

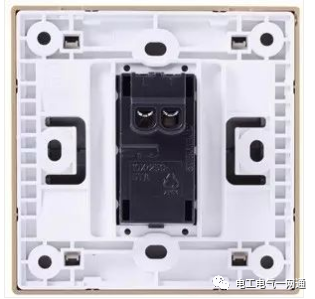

這個開關是目前最常用的，幾乎每家在裝修時都至少要買幾個，它的接線柱在背面▼

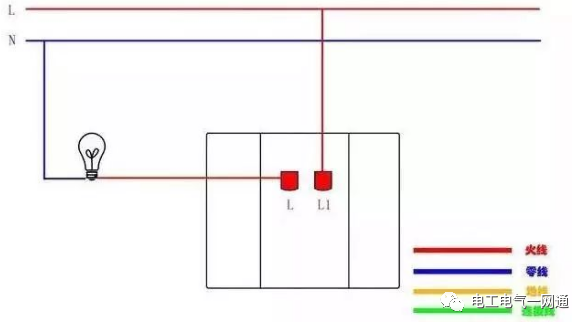

同樣的兩個接線柱，不過這種開關的接線柱上就有了標識。圖示品牌的標注為L和L1，其它品牌有的標注為COM和L1。接線方式如下▼

3

多開單控開關

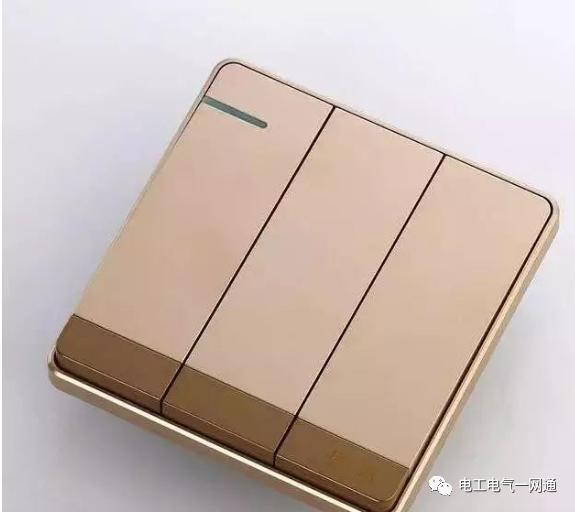

此外，還有面板上有多個按鍵的開關，每個按鍵可以控制一個燈▼

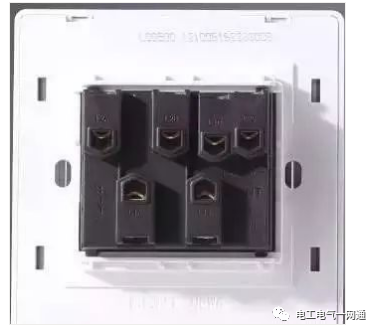

雖然外表相同，但是背面的接線柱不一樣。以三開為例，有的品牌，背面有6個接線柱，即每個按鍵對應兩個接線柱▼

這樣的開關，盡管接線柱排列不是很整齊，卻也很好接。接線柱標識中，有字母A,B,C，即對應正面按鍵從右至左三個。接起線來可以把每兩個接線柱看作一個單開單控開關接線。

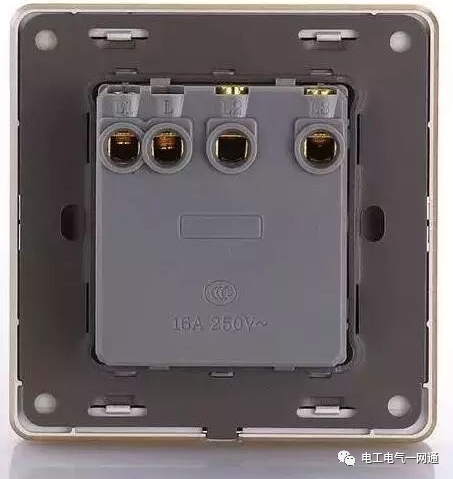

還有一種接線柱，是這樣的▼

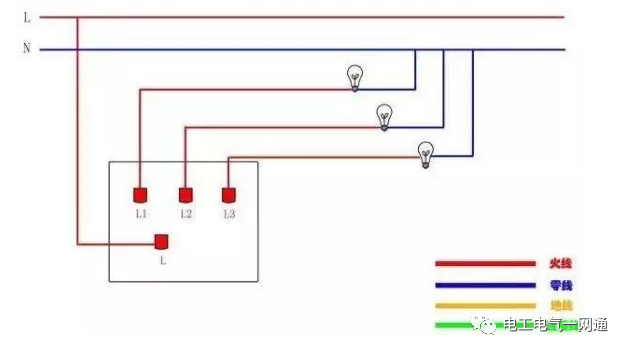

同樣是三開單控，卻只有四個接線柱。仔細觀察會發現，接線柱的標識中，只有一個公共點（L或COM被稱為公共點），即進線端。這種開關在接線時，只需要接一個進線，而L1,L2,L3分別對應面板按鍵從右到左。接線方法如下▼

4

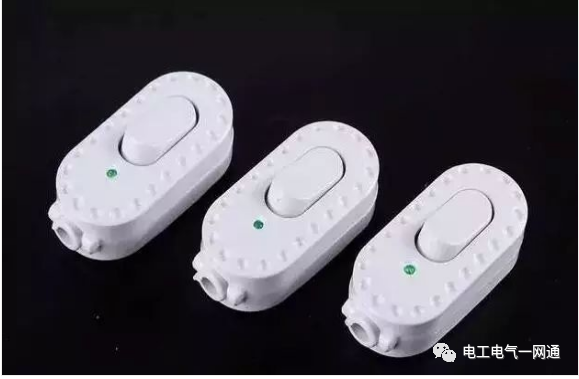

手捏開關

這種開關也屬于電燈開關的一種。

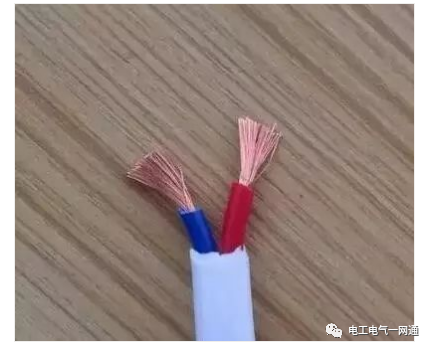

這種開關常常作為臺燈等燈具的延長線開關。往往用軟線接，即下圖這種二芯包套線▼

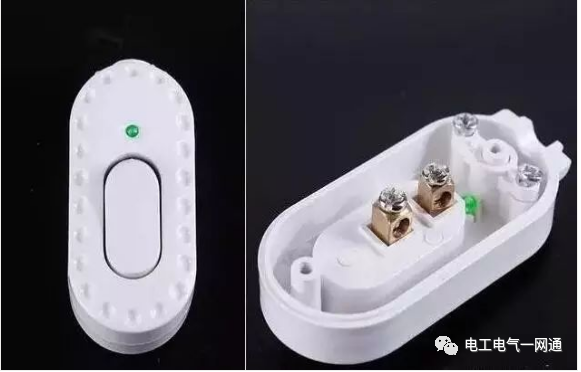

手捏開關的內部結構是這樣的▼

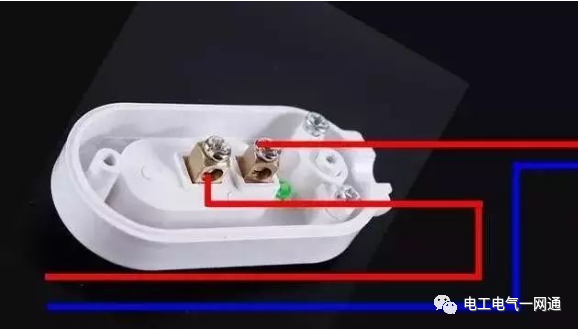

完整接線如下▼
