圖解兩種典型的電阻爐溫度控制電路

圖一:晶閘管電阻爐溫度控制電路
如下圖所示,將電爐絲與雙向晶閘管V串聯,調節電位器的電阻值,改變V的導通角,就可改變加在電爐絲兩端的電壓(其調節范圍為0~220V),從而達到控制電爐溫度的目的。

圖解兩種典型的電阻爐溫度控制電路的圖1


該電阻爐溫度控制電路雙向晶閘管釆用的是“等電位觸發”電路,雙向晶閘管V無論是正觸發還是負觸發,其控制極G與陰極T2的電位是相同的,但觸發電流要足夠,若觸發電流不足,就不會使雙向晶閘管導通。對于不同型號的雙向晶閘管,應采用不同阻值的電位器RP,RP取值范圍為幾十至幾千歐姆。VD1、VD2可采用1N4001型,其作用是確保V的同步觸發,在各自觸發的正負半周里,不允許有負半周和正半周的干擾脈沖進入。
圖二:溫控儀電阻爐控制電路

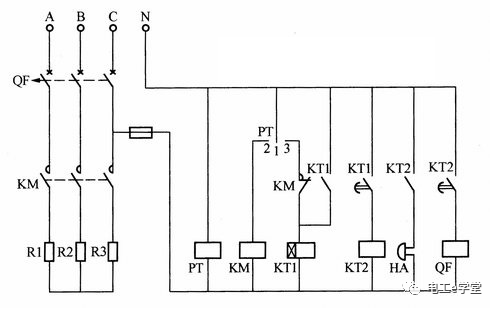

圖解兩種典型的電阻爐溫度控制電路的圖2

上圖所示是一種溫控儀控制的電加熱爐電路。主電路選用帶有分勵脫扣器的低壓斷路器QF作為主開關。命上QF,溫控儀PT 得電開始測溫運行,若此時窯內溫度低于PT的設定溫度值,PT 的觸點(1-2)閉合,使接觸器KM得電吸合,其主觸點閉合,電爐加熱升溫;當升溫達到預置溫度時,PT的觸點(1-3)閉合,使KM斷電釋放,同時使時間繼電器KT1得電吸合并自鎖。此后PT隨電爐溫的升降而反復動作,KM也會反復吸合和釋放,保持電爐內溫度基本恒定。當KT1延時時間到,其常開延時閉合觸點閉合,使KT2吸合,使電鈴HA響鈴,響鈴時間可預先設定,預定時間到,KT2的常幵延時閉合觸點閉合,使低壓斷路器QF的分勵線圈QF得電,QF跳閘,電爐停電。
