orcad在繪制原理圖時怎么放置電源、地信號與分頁連接符號呢？

答：orcad的電源、地、分頁連接符都是全局屬性的，所以跟普通的元器件放置方法也不同，庫的位置也不同，繪制方法在前面的問題已經有詳細描述過，放置的步驟如下：

第一步，點擊菜單Place→Power/GND，或者是按快捷鍵F/G,放置電源連接/地連接,在彈出的電源/地的屬性對話框中，在下面的Librarys中添加庫的路徑，一般電源與地可以直接調用系統的庫CAPSYM.OLB,不用再重新加載新的庫，在上面的Symbol列表中選擇對應的符號即可，右側的Name中輸入電源與地的網絡名稱，如圖3-15所示；

圖3-15 放置電源、地符號示意圖

第二步，分頁連接符是鏈接不同頁面的網絡的紐帶，點擊菜單Place→off-page collector，來放置分頁連接符，在右側菜單欄點擊分頁符的圖片，也可以放置，如圖158-2所示，在彈出的分頁連接符的屬性對話框中，在下面的Librarys中添加庫的路徑，一般分頁連接符可以直接調用系統的庫CAPSYM.OLB,不用再重新加載新的庫，在上面的Symbol列表中選擇對應的符號即可，右側的Name中輸入分頁連接的網絡名稱，如圖3-16所示。

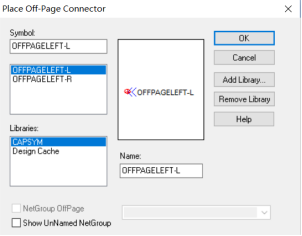

圖3-16放置電分頁連接符示意圖

本文凡億教育原創技術文章，轉載請注明來源
