聲學仿真專題 | 四分之一波長支管傳遞損失分析
瀏覽：3162 評論：1 收藏：1
南京安世亞太公司
隨著人們環境意識的提高，噪聲問題越來越引起全社會的高度重視，四分之一波長支管是旁支管消聲器的一種，是歷史悠久的消聲器。本文使用有限元法分析四分之一波長支管的噪聲傳遞損傷。

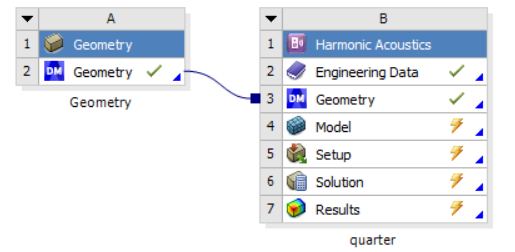

分析類型及模型如下圖所示：

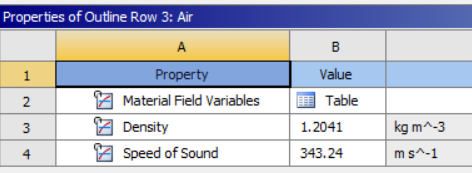

空氣的密度和聲速如下圖所示：
3網格劃分

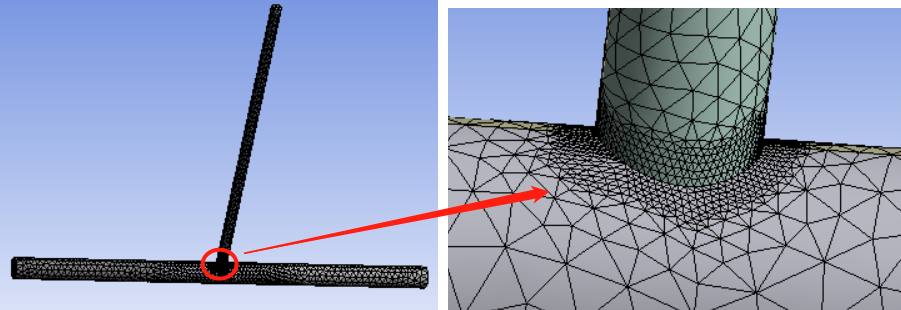

有限元模型如下圖所示：
4 分析設置

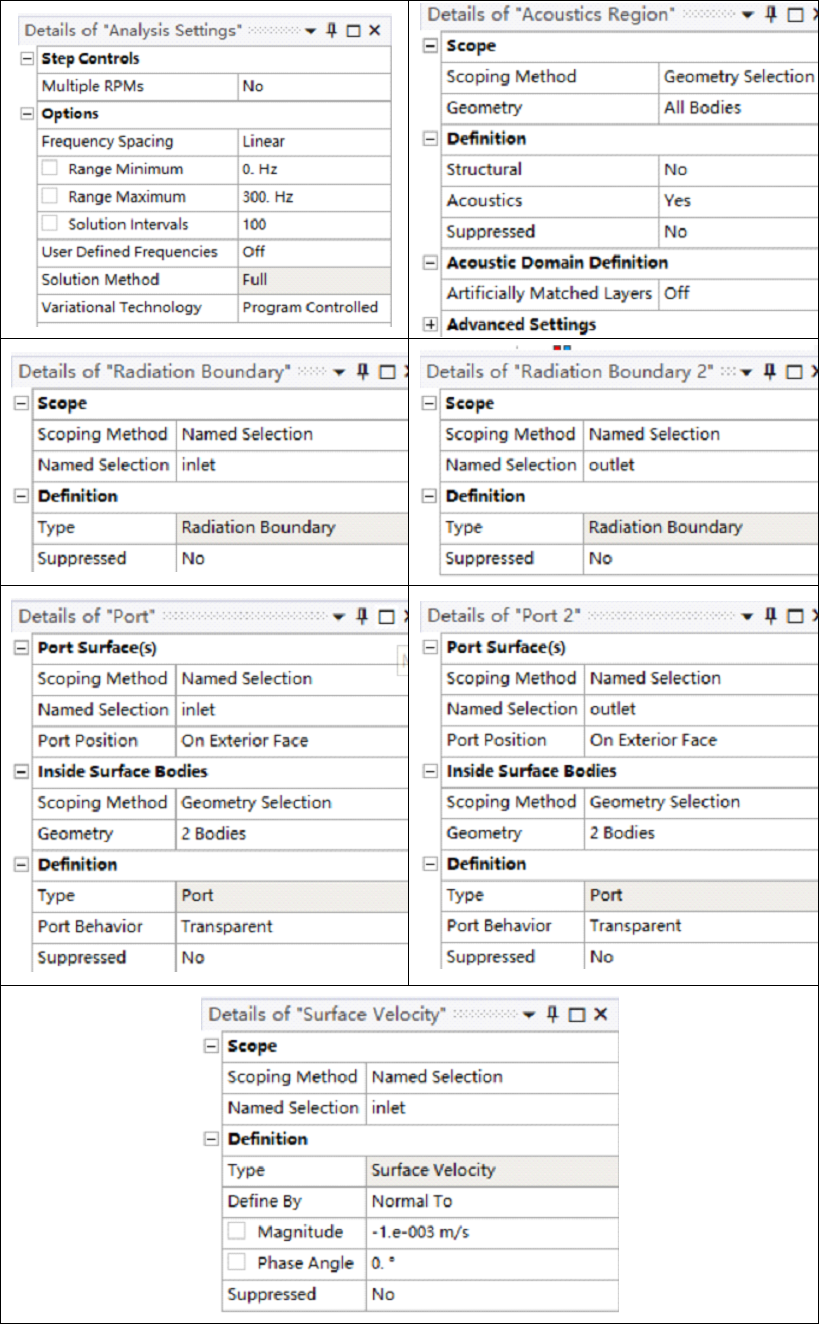

分析設置如下：
5 分析結果

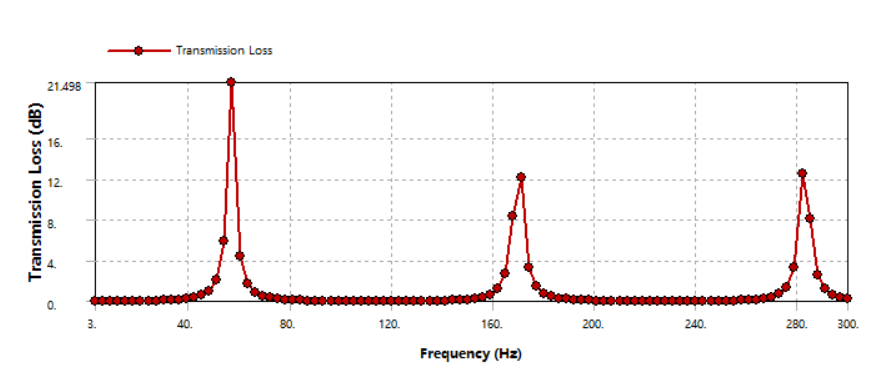

傳遞損傷結果如下：
