摘要：縮松是灰鑄鐵中一種常見的鑄造缺陷，對于剎車盤類安全件來說，其性能及安全受到極大的影響。

  本文主要借助掃描電鏡來分析缺陷的具體特征，并通過分析剎車盤的生產工藝及使用模擬軟件來分析該缺陷理論形成位置及其傾向。通過更改生產工藝、控制澆注溫度來不斷改善此類缺陷，不斷降低其發生傾向，并最終達到消除該類缺陷的目的。

關鍵詞：縮松　剎車盤　解決措施

一、背景

我司主營汽車零部件，主要產品為汽車剎車盤。我司剎車盤主要采用灰鑄鐵材質，濕砂型鑄造，三乙胺冷芯盒法制芯。

縮松是灰鑄鐵中一中常見的鑄造缺陷，其形成機理是由于鐵液的液態收縮和凝固收縮超過周?chē)涯滩糠值墓虘B(tài)收縮，隨著結晶凝固過程的進行，待鐵液全部凝固后，在鑄鐵件最后凝固部位因無鐵液補縮形成縮松。因縮松減少了鑄鐵件受力的有效截面積，并在附近產生應力集中現象，從而使鑄鐵件的力學性能大幅下降[1]。

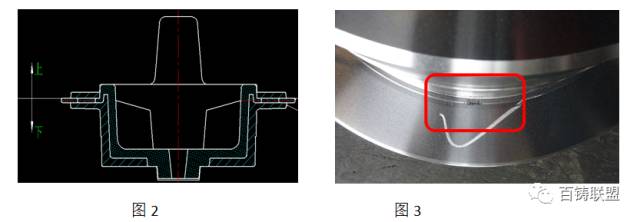

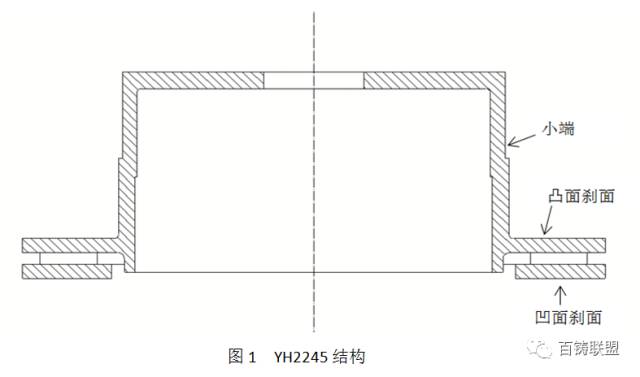

我司生產產品YH2245屬于帶風道雙片剎車盤（簡圖見圖1），其工藝為小端面朝下進行布置（如圖2），化學成分見表1，澆注溫度為1436℃。在其剎面與小端的交接部位，精加工完成后產生類似縮松缺陷（如圖3），該缺陷批量出現，其大小約為15*10mm2，出現位置統一且明顯。



化學成分（%）
C	Si	Mn	P	S	Cr	Cu
3.347	2.101	0.768	0.025	0.096	0.234	0.27

表一   YH2245化學成分



二、缺陷分析

從宏觀上觀察，此類缺陷形狀不規則。

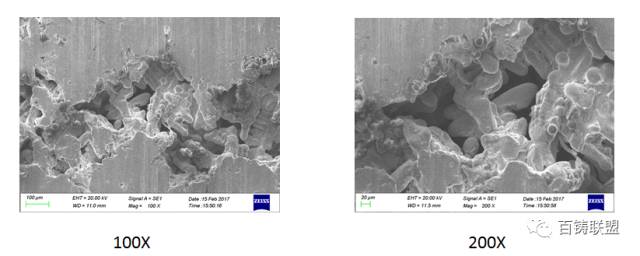

對此類缺陷進行SEM分析，其圖片如下：



   通過掃描電鏡，可明顯觀察到內部粗大的樹枝晶[1]。結合該產品結構，此缺陷處于兩個面的交接處，屬于該產品的熱節部位，因此，我們初步斷定此類缺陷為縮松缺陷。

三、試驗

3.1實驗一

3.1.1首先先對原工藝使用MAGMA軟件進行模擬分析，如圖4，模擬結果在圖示藍色位置出現縮松缺陷，其傾向較大，且與上述位置吻合。



3.2.2形成鑄件縮孔和縮松的總體積可用下式表示：

V（縮總）=V(液縮)+V（凝縮）-V(石脹)+V（壁移）

由于鐵液的澆注溫度直接影響到V（液縮）的大小，澆注溫度太高，將增大V（液縮）的值，會增大縮松的趨勢[1]。因此，我們?cè)趯沧囟冗m當降低，降至1400℃進行澆注，試驗結果較之前有所改善，但部分產品仍存在縮松問題。使用MAGMA模擬結果如圖5。



從試驗結果與模擬結果來看，縮松傾向較之前有所較小。

3.2實驗二：

3.2.1對整個凝固過程的溫度場變化進行模擬分析，在凝固后期，該部位位于最后凝固的部位，且無任何部位對其進行補縮。其澆口處通道關閉較早。見圖6。



3.2.2針對上述情況，將該工藝布置調整，將小端朝上進行模擬試驗，圖7



此更改后工藝，鐵水首先充滿凹面剎面，然后再通過砂芯充滿凸面剎面，因此，對比原來凸面進鐵水的正對澆口部位的小端根部熱解變小，縮松傾向也減小。

從模擬來看，在剎面根部部位其溫度場較圖5均勻。從模擬結果（圖8）看，其縮松趨勢明顯改善。

3.3試驗結果

綜合上述分析，將工藝改為小端朝上并適當?shù)慕档蜐沧囟龋軌蛎黠@的減小縮松趨勢，對解決縮松問題有一定的幫助。

四、總結

1.通過更改產品的工藝布局，使鐵水從下向上充滿型腔，一方面能夠使鐵水平穩澆注，減小根部熱節，降低縮松傾向，另一方面可改善凝固溫度場。

2.適當?shù)慕档蜐沧囟葘?duì)縮松防止有一定的益處。
