1.工作原理

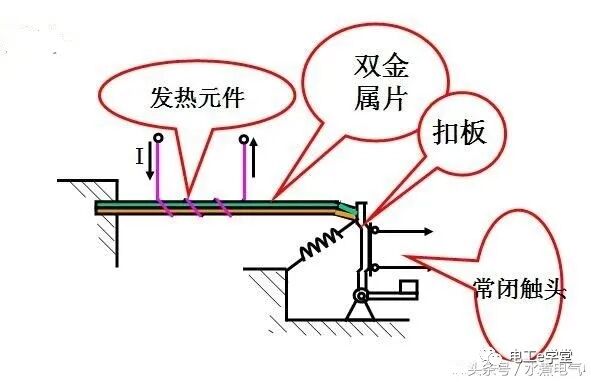

電流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。

2.組成結構

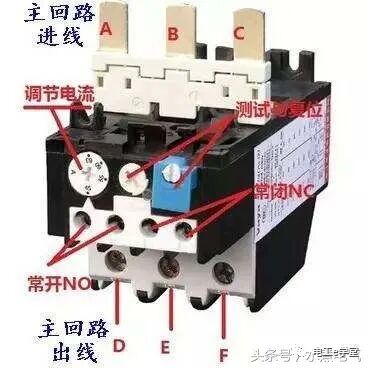

熱繼電器基本結構由熱元件、觸頭系統、動作機構、復位按鈕、整定電流裝置和溫度補償元件等部分組成。

3.過載保護調整方法

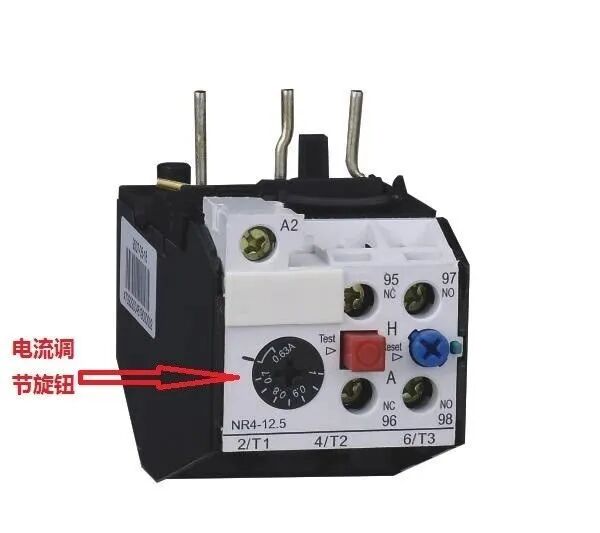

當熱繼電器用于保護長期工作制或間斷長期工作制的電動機時，一般按電動機的額定電流來選用。例如，熱繼電器的整定值可等于0.95~1.05倍的電動機的額定電流，或者取熱繼電器整定電流的中值等于電動機的額定電流，然后進行調整。

4.使用場合

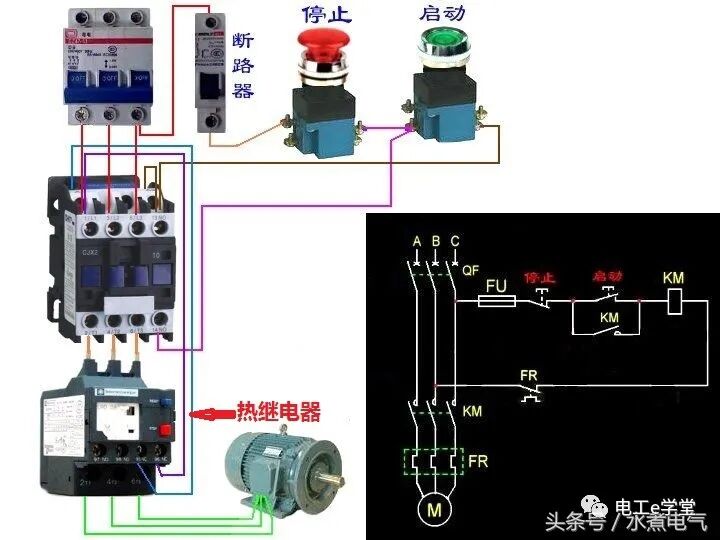

熱繼電器一般配合接觸器使用，用于電機控制回路 ，當熱繼電器發熱動作，其常閉點斷開接觸器線圈控制電源，使得接觸器失電斷開，停止主回路電源，達到保護電機的目的。
