浴霸一般來說是有三個開關的，有兩個是控制取暖燈，還一個是控制照明燈的。在實際操作過程中，不能隨便的馬虎應付過去，從外觀上檢查是無法保證開關接線的正確與否，弄不好就會燒線路，所以為了安全省心一點需要將它打開，不同品牌的浴霸開關接線是不一樣的，有些品牌在浴霸開關接線時最好將燈取下后才能拆開。

 浴霸開關接線圖步驟：

如果浴霸接線錯誤的話一般會出現以下一些問題，一打開就是照明模塊，取暖模塊，排風模塊一起開。要是這樣可以的話，用一根也行。

浴霸開關接線的供電線路有三條：

1.地線，黃綠相間的那條，在插座上衛浴上方，接在浴霸的外殼。

2.零線，大多數情況是藍色或者黑色，在插座上衛浴下左方，連通接在了五個燈頭的螺口接住上。

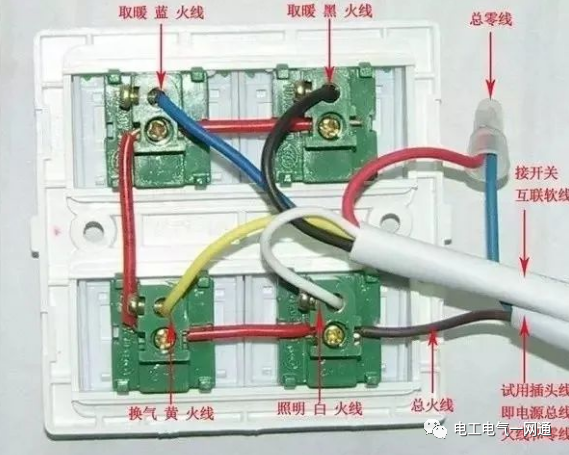

3.火線，大多數情況之下是紅色，在插座上位于下右方，連通接在三個開關的一個接柱上。

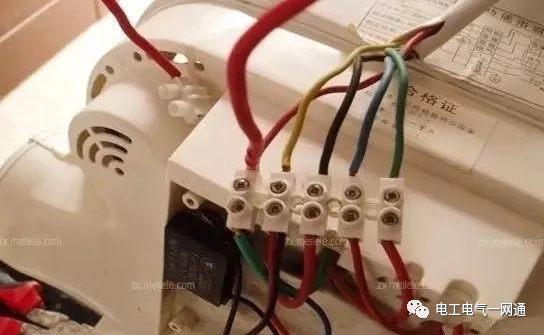

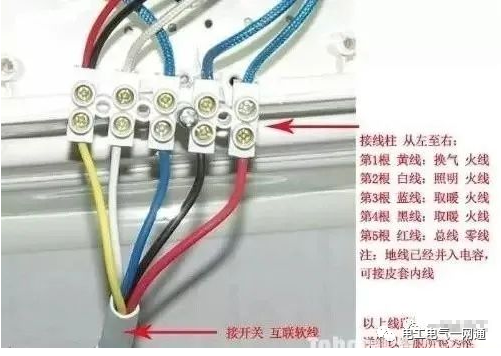

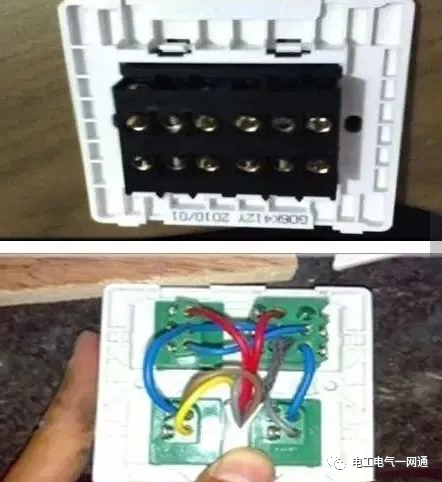

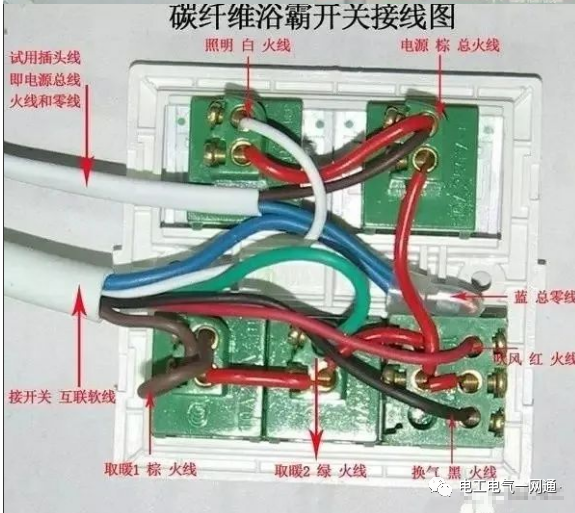

三個開關，管照明的那個，另一接柱接照明燈頭的中心接柱；二個管取暖的開關，每個的另一接柱接二個取暖燈頭的中心接柱。浴霸接線端子中標有N的接0，其他的四根有兩暖燈，一換氣，一照明，這四根到開關控制按鈕，另外下火線一根到開關，需要注意的是線的顏色要弄清。實際上，僅僅從外面的線是不能保證接線的正確的，弄不好還會燒線路。需要將它打開，這里要注意的是有些品牌浴霸需要將燈取下才能拆開。

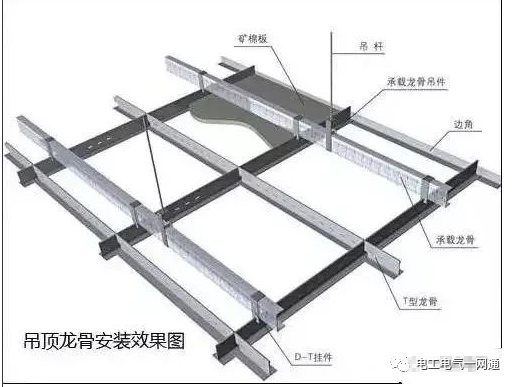

有的客戶要求幫助安裝浴霸。可以根據客戶購買浴霸類型進行開頂，目前本人裝過的只有兩種尺寸。30*30和30*60，然后量出洗澡間頂的中間 尺寸。再用角磨機裁頂 一般情況浴霸都放在洗澡間頂的中間 。接線就很簡單了 零線在頂上并頭，共用一根零線，其他的都是回路線，火線引到開關處，一般有五組，照明，取暖，換氣，等。開關處L接火線。其他的根據自己需要 ，習慣怎么開關就怎么接，可以帶電操作。　　                 如果浴霸接線錯誤的話一般會出現以下一些問題，一打開就是照明模塊，取暖模塊，排風模塊一起開。要是這樣可以的話，用一根也行。

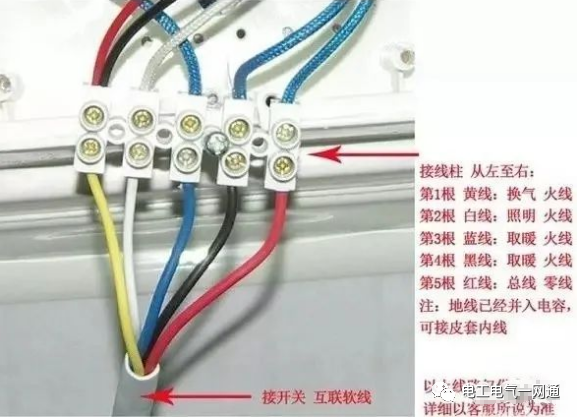

　　　　浴霸壓線的位置。說明書上面應該有一個接線圖，你要是看不明白的話就找個電工穩當點，這個說起來有點復雜，因為好幾根線的顏色對照的控制開關L1跟插座L買的時候就已經接好了”處是接紅線進入的，插座同事也就接了火線，插座另一孔接零，開關另一端接燈。

浴霸壓線的位置；根據上面接線圖，線的顏色對照的控制開關L1跟插座L買的時候就已經接好了。直接在插座接上火線，插座另一孔接零，開關另一端接燈。

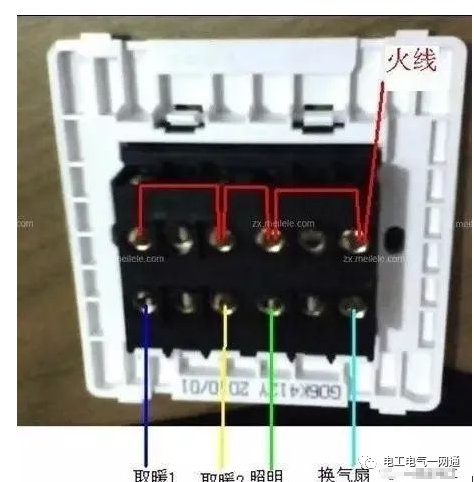

火線示意圖

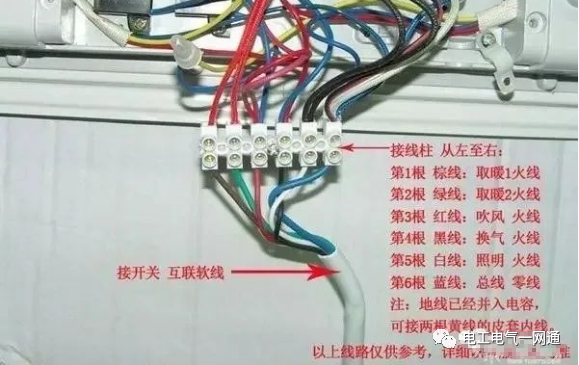

線路接口示意圖

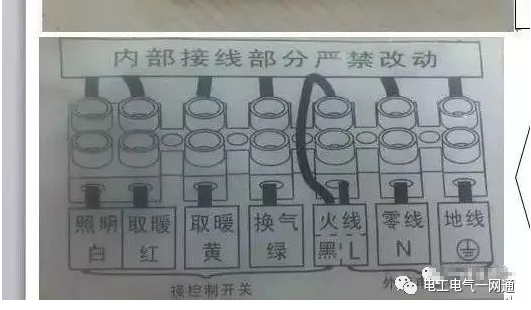

3個開關：一個照明開關，另一接柱接照明燈頭的中心接柱；二個管取暖開關，每個的另一接柱接二個取暖燈頭的中心接柱。浴霸接線端子中標有N的接O，其他的四根有兩暖燈，一換氣，一照明，這四根到開關控制按鈕，另外下火線一根到開關，需要注意的是線的顏色要弄清。

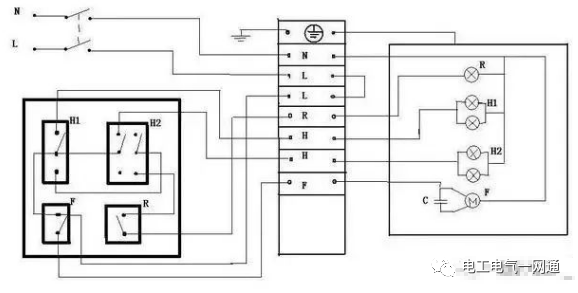

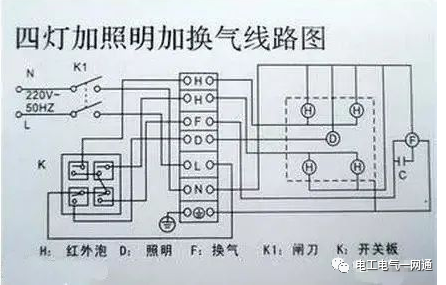

浴霸接線圖

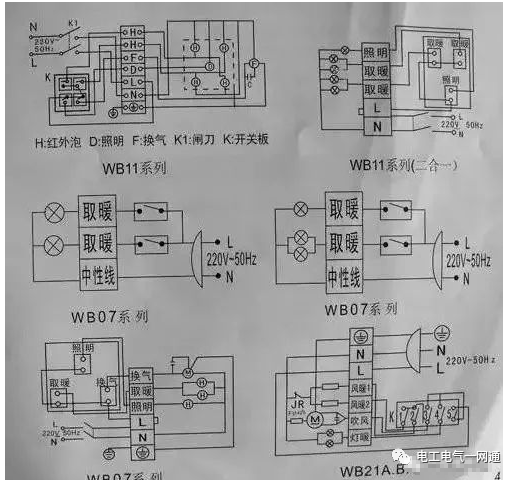

浴霸接線圖

浴霸接線是比較麻煩的一件事，但為了安全大家還是不要馬虎了事，還得細心處理.

一開浴霸就跳閘與不正確接線有關(維修圖解)

發現浴霸跳閘的規律是：開了浴霸再洗澡會跳閘。頻繁的跳閘懷疑是不是哪里受熱會短路。我們把浴霸拆開來看看到底哪里出了問題。

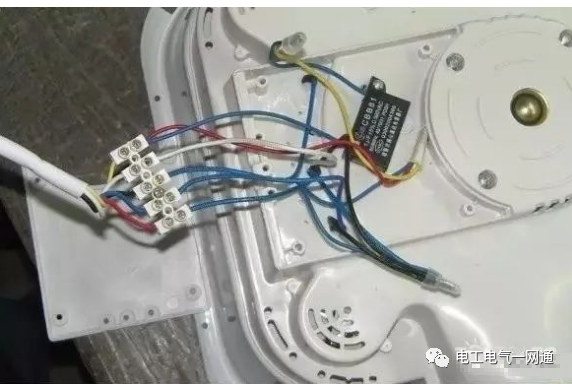

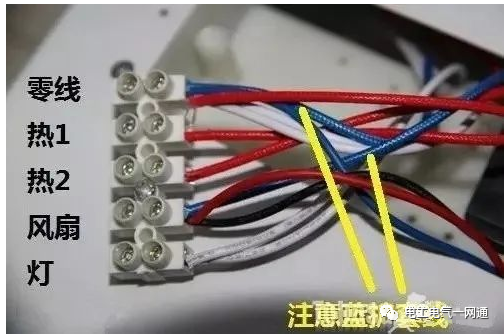

注意到藍色護套線了嗎---這就是熱開關的進出線。

　　一端連著零線，一端連著風扇開關進線。這樣的話，到了65度以上，就會直接把零線和火線短路?

　這是浴霸原來的接線，端子是5個啊，不就是四個開關加一條零線麼。。。

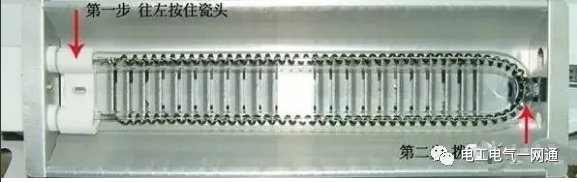

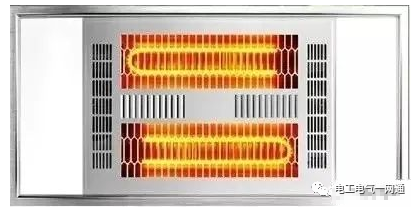

　　和傳統燈暖浴霸不同，黃金管或者碳纖維，發熱輻射距離短，容易引起本身過熱，所以，這類浴霸應該這樣設計：

　　1. 四路獨立開關：燈，風，暖1，暖2。

　　2. 要有熱保護。

　　3. 熱保護不能用過熱斷路開關，那樣一個是保護開關容易燒掉，一個是突然斷電引起不舒適。

　　所以，最好的設計就是用常開開關，過熱后自動打開風機散熱。

　這坑爹的接線方式! 這樣過熱后直接斷路，讓空開來完成斷電動作! 好危險!

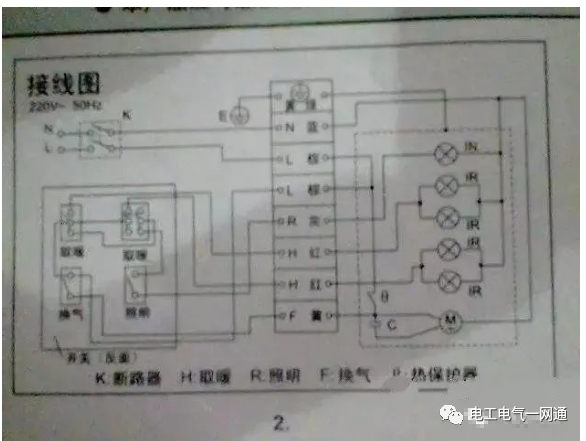

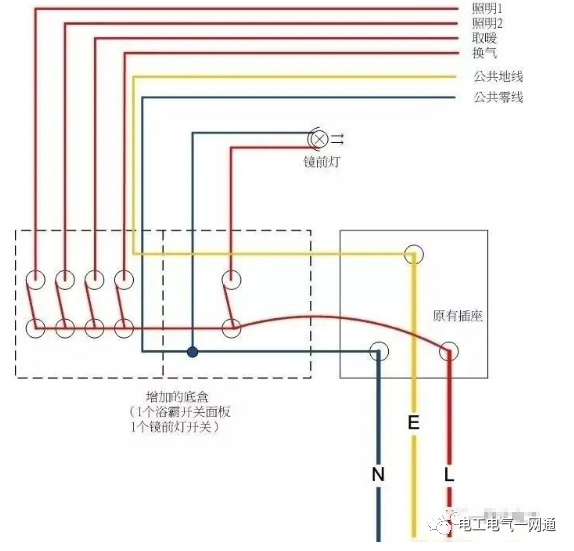

　　廠商的電路圖都沒有具體到怎么接線，樓主動手畫了幾個通俗易懂的：

　　傳統的浴霸一般是這樣接：

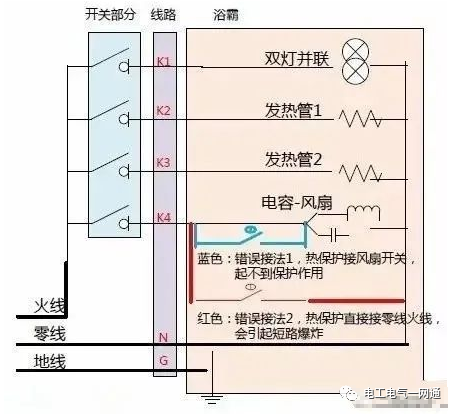

如果照搬到帶熱保護的碳纖維和黃金管浴霸上，就會引起嚴重的問題

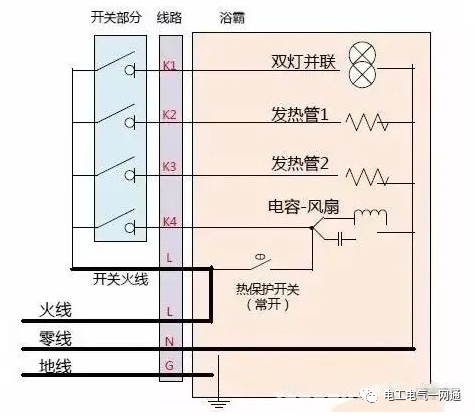

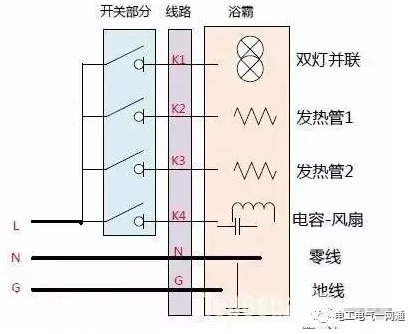

　正確的接法應該是這樣。。。。所以，應該是要8根線，不要地線的話至少7根，如果要實現兩個燈單獨控制的話要9根。

　　多虧了前面預留的空管，正確的連接了線，試了下，安逸了。發熱管開到幾分鐘后，風扇自動打開了。溫度下降后自動關閉。

　　獨立的風扇開關不受影響。只是在自動散熱的時候關不掉。

家里有這類浴霸的，回去試試看，只開發熱不開風扇，看到時候風扇會自動打開嗎? 如果沒有，恭喜你，你的浴霸或者是殘疾或者是接錯了。

　　如果風扇沒有自動打開，手動打開下，沒反應嗎?恭喜你，你的浴霸殘疾了。

　　如果手動打開就跳閘，恭喜你，你的浴霸有爆炸的風險。

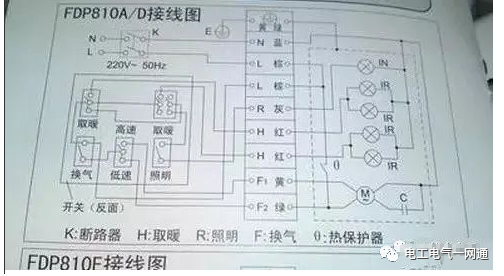

浴霸接線圖

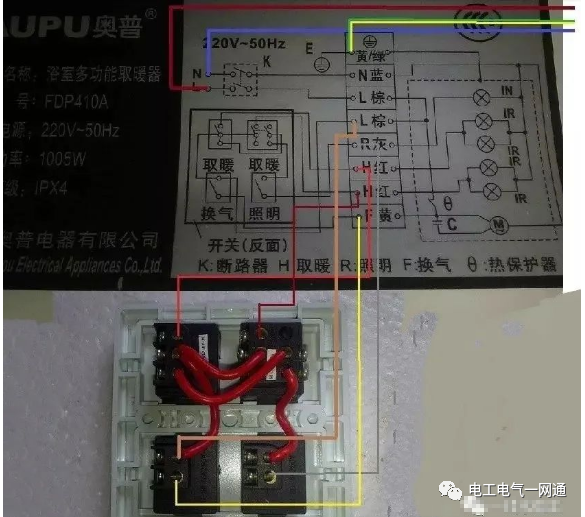

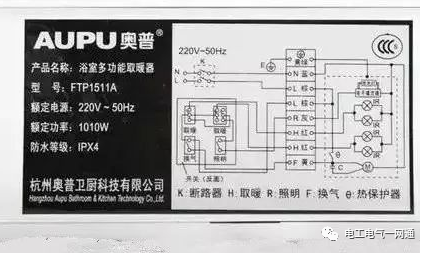

奧普浴霸 接線
