電阻、二極管、三極管搭出的各種邏輯電路！


有時候我們搭電路時只需要實現一個簡單的邏輯，但用一個4門的集成電路來設計未免過于昂貴與占面積，而且IC里沒用到的門電路又必須拉高或拉低，相當煩瑣。鑒于簡化電路的需要我整理了一套用三極管、二極管、電阻組成的邏輯門電路，可實現2輸入或3輸入的AND,OR,NAND,NOR,EXOR操作。

與非門
課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖1

或非門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖2
或門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖3
與門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖4

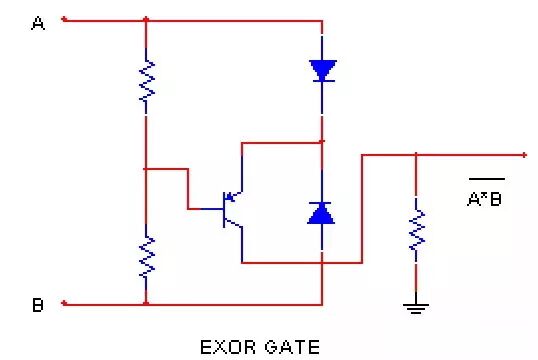

異或門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖5

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖6
三輸入與非門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖7
三輸入或非門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖8

三輸入與門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖9

三輸入或門

課堂 | 電阻、二極管、三極管搭出的各種邏輯電路！的圖10

來源：面包板社區
