編者按：隨著自動駕駛的快速發展，如何理解自動駕駛周圍目標的行為成為自動駕駛系統中的重要一環。軌跡預測任務旨在根據目標(如行人、車輛等交通參與者)當前或者歷史軌跡與環境信息，對該目標未來的行駛軌跡進行預測。軌跡預測結果是自動駕駛系統進行提前決策的重要信息之一。而目前多使用贏家通吃（WTA）解決軌跡預測中的多模態特性和目標間的交互關系，而本文的DAC可以初始化WTA，避免偽模式。同時結合車道語義信息作為錨點，也能更好避免不合理軌跡的產生。
摘要：
軌跡預測是自動駕駛汽車在規劃和執行環節中的關鍵一步。我們的工作解決了軌跡預測中的兩個關鍵挑戰：學習多模態輸出，以及通過使用駕駛信息施加約束來實現更好的預測。最近的方法采用多個目標函數，如贏家通吃(WTA)或多項中的最佳，取得了很好的效果。但是，這些方法沒有充分考慮假設的多樣性，而目標函數高度依賴于它們對多樣性的初始化。作為我們的第一個貢獻，我們提出了一種新穎的分而治之(DAC)方法，對WTA目標函數進行更好初始化，得到?jīng)]有任何偽模式的不同輸出。我們的第二個貢獻是一個新的軌跡預測框架，稱為ALAN，它使用現有的車道中心線作為錨點，為輸入車道提供軌跡約束。我們的框架通過超列描述子捕捉交互，并以柵格化圖像和車道錨點的形式結合場景信息，提供多個軌跡輸出。對合成數據和真實數據的實驗表明，與其他WTA目標函數相比，DAC更好地捕捉了數據分布。此外，ALAN在Nuscenes城市駕駛基準數據集上，取得了與SOTA方法相當或更好的性能。
關鍵詞：
自動駕駛汽車，軌跡預測，WTA，分治策略，軌跡約束
多模態行為的預測是自動駕駛汽車主動做出安全決策的關鍵。一個主要的挑戰在于，不僅要預測最主要的模式，還要解釋偶爾出現的不那么主要的模式。因此，模型不僅需要能夠確定合理的輸出空間，還需要對任意給定數量的樣本進行預測。此外，絕大多車輛執行的是符合底層場景結構的常理可接受的策略。常理不可行的輸出可能導致不安全的規劃決策，而且其中一些決策比其他決策更危險[7]。例如，與遵循場景結構的方法相比，提供足夠接近的預測而不遵循道路語義信息的方法更危險。
通常，生成模型被廣泛用于捕捉與軌跡預測問題相關的不確定性[29,24,42,23,44]。然而，生成模型可能會遭遇模式崩潰問題，這降低了其在重視安全性的問題(如自動駕駛汽車)上的適用性。最近的方法[36,32]使用多個目標函數[30]，如贏家通吃(WTA)，但存在與網絡初始化相關的不穩定性[34,39]。作為本文的第一個貢獻，我們提出了一種分而治之(DAC)方法，該方法為WTA提供了更好的初始化。我們的方法解決了與偽模式相關的問題，偽模式指的是一些假設要么在訓練過程中未經訓練，要么不代表數據的任何部分。與WTA基線相比，我們所提出的DAC在具有多模態地面真值的真實場景和合成場景中都能更好地捕獲數據分布結構[34,39]。
此外，軌跡預測方法通過柵格化圖像[29,42,44,36,38,8]的形式，或者高清地圖數據結構[32,17]的場景信息作為輸入，融合駕駛信息。通常，這些信息被用作網絡輸入的特征，并且不能保證強語義耦合。本文的第二個貢獻是ALAN，這是一種新的軌跡預測框架，使用車道中心線作為錨點來預測軌跡(圖1)。ALAN的輸出精確的預測，由FDE和OffRoadRate值可以證明良好的語義對齊，并通過定性可視化進行驗證。

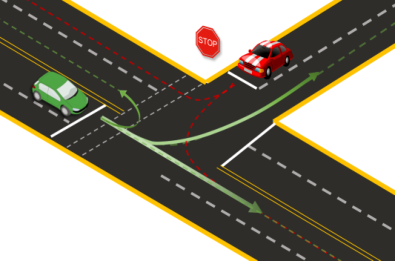

圖1 交互場景下的軌跡預測問題，彩色虛線代表了交通參與者可能的車道錨點
具體來說，我們使用一個單一的表示模型[44]用于多交通參與者輸入，并通過超列描述子[2]的新穎使用對交互進行編碼，該描述子從多個尺度的特征中提取信息。此外，我們將預測問題轉換為相對于輸入通道的法向切向 坐標。考慮到我們使用車道中心線作為錨點，這種轉換是至關重要的。此外，我們通過輔助的xy預測來規范錨點輸出，使其不那么容易受到壞錨點的影響，并依賴于車輛動力學。最后，我們通過一個基于逆最優控制的排序模塊[29]對我們的預測進行排序。
-
一種新的分而治之的方法可以更好地初始化WTA目標函數，該方法可以捕獲沒有任何偽模式的數據分布。
-
一個新的基于錨點的軌跡預測框架 (ALAN)，它使用現有的車道中心線作為錨點，以提供具有強語義耦合的環境感知輸出。
-
在Nuscenes城市駕駛基準數據集上有較好的表現。
多選擇學習：
過去通過多選擇學習 (Multi-Choice Learning, MCL) [19,13,30]在不同領域?qū)崿F(xiàn)了多模態預測。一些文獻已經展示了MCL在分類[30,39]、分割[30,39]、字幕[30]、姿態估計[39]、圖像合成[11]和軌跡建議[45]等方面的應用案例。與WTA目標函數相關的收斂問題已在[39,34]中得到證明。在此基礎上，[39]提出了一種寬松的贏家通吃目標函數(RWTA)來解決收斂問題，但該方法本身存在假設錯誤捕獲數據分布的問題。[34]提出了一種改進的贏家通吃(EWTA)損失函數，相較于[39]這種損失函數更好地獲取了數據分布。盡管有了上述改進，但由于訓練過程中存在的偽模式或未經訓練的假設，這些方法仍不能準確捕捉數據分布。因此，我們提出了一種分而治之的方法，在訓練過程中，通過在每個階段捕獲部分?jǐn)?shù)據分布的假設集，以指數方式增加輸出的有效數量。
預測方法：
大量文獻對未來軌跡預測進行了廣泛的研究，包括經典的[47,31,27]和基于深度學習的方法[18,1,44]。確定性模型[1,33,41]預測場景中每個交通參與者最可能的軌跡，而忽略了軌跡預測問題中繼承的不確定性。為了捕捉不確定性并創造不同的軌跡預測，提出了隨機方法，通過抽樣隨機變量來編碼未來軌跡的可能模式。非參數深度生成模型，如條件變分自動編碼器 (CVAE) [29,3,24,22,44]和生成對抗網絡(generative Ad
versarial Networks, GANs)[28,18,40]在該領域得到了廣泛的應用。然而，由于潛在分布[48]的不平衡，這些方法不能捕獲所有的潛在模式。最近的方法預測了同一輸入環境下的固定的不同軌跡[36,32]。我們的方法使用類似的方法來預測一組M假設。
表征：
高清地圖柵格化在文獻中被廣泛應用于，利用神經網絡對地圖信息進行編碼和處理[3,51,14,6,44]。一些方法[43,35]利用透視圖像的語義和深度信息構造頂視圖地圖。有些方法[49,6]使用了柵格化高清地圖和傳感器信息的結合。最近的一些著作[32,17]通過將矢量化的地圖數據表示為圖數據結構來直接利用地圖信息。我們的工作使用混合地圖輸入，結合柵格化地圖和矢量化車道數據，作為空間網格[44]上每個交通參與者的輸入。
軌跡預測：
傳統上，一些文獻[44,32,17,36]將軌跡預測問題表述為笛卡爾坐標上的回歸問題。[43]將其作為空間網格上未來位置的分類。Chang等人的[9]使用了與我們類似的法向切線坐標，但僅限于經典的最近鄰和簡單LSTM[21]方法。與我們的工作相關，一些方法通過將輸出空間量化為幾個預定義的不同錨點，然后將原始軌跡問題重新構造為順序錨點分類(選擇)和偏移回歸子問題來解決多模態問題[50,38,8,49]。然而，錨點通常是預先聚類到一個固定的集合中，或者是根據運動學[50]實時計算。因此，創建錨點的過程可能會增加推理時間的計算復雜度，而且它可能高度依賴于場景，難以泛化。相比之下，我們的方法使用高清地圖中心線信息作為錨點，這對于不同的場景是一致的，也易于在推理中獲得。
在本節中，我們?cè)敿?xì)描述了我們訓練多假設預測網絡的方法，而我們的方法是贏家通吃[30]目標函數的初始化步驟。設χ表示輸入的向量空間，у表示輸出變量的向量空間。設D={（xi, yi），…，（xN, yN）}是N個訓練元組的集合，p(x, y) = p(y|x)p(x)是聯合概率密度。我們的目標是學習一個函數fθ：χ—> уM，它將χ中的每個輸入映射到一組M假設的集合。在數學上,我們定義：
正如Rupprecht等人在[39]中所示，贏家通吃的目標函數通過盡可能接近M個假設使損失最小化：
其中уj是標記空間的Voronoi剖分у=∪j=1Mуj。而目標函數將導致輸出的質心Voronoi剖分[15]，其中每個假設最小化到由它包圍的Voronoi標記空間уj的概率質量質心。在實踐中，為了獲得不同的假設，WTA目標函數可以寫成一種元損失[34, 39, 30, 19]，
其中δ(·)是當條件為真時值為1，否則為0的Kronecker δ函數。
WTA的初始化困難 正如Makansi等人在[34]中提到的，方程3可以類比為EM算法和K-means聚類，它們主要依賴于初始化來獲得最優收斂。如2b所示，這使得訓練過程非常脆弱，因?yàn)橹挥猩贁?shù)幾個假設的Voronoi區域包含了數據分布，由于贏家通吃的目標函數，使得大多數假設未被訓練。Ruppercht等人在[39]提出的通過給非贏家分配權重
來解決收斂問題的備選方案并不奏效，因?yàn)槊總€(gè)地面真值最多只與一個假設相關聯，使得其他非贏家達到2c所示的均衡。
Ruppercht等人在[39]中提出的通過分配策略，對非贏家的權重并不起作用，因?yàn)槊總€(gè)基礎真理最多只與一個假設相關聯，使其他非贏家達到2c所示的均衡。Makansi 等人在[34]中提出了改進贏家通吃(EWTA) 的目標函數，其中他們將前k名視作贏家。k從k=M到k=1不等，導致贏家在訓練過程中獲得全部目標。與RWTA和WTA相比，這種方法可以更好地捕捉數據分布，但仍然產生了模態不正確的假設，如圖2d所示。

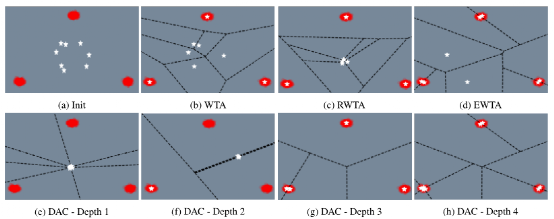

圖2 比較不同版本的贏家通吃和封閉的預測假設的Voronoi區域的玩具示例
玩具數據用紅色表示，假設用白色表示。當DAC的Depth=1時，它包含一個單一的假設集，其中有M個假設，因此所有的假設都被抑制以匹配數據并達到平衡。隨著深度的增加，當每個集合被分解成兩半(e —> f —> g —> h) 時，列表中集合的數量呈指數增長。由于我們對一個集合中的所有假設都使用相同的地面真值，他們達到相同的平衡位置，形成質心Voronoi剖分，使得輸出的數量等于列表中集合的數量(e —> 1，f —> 2，g —> 4，h —> 8)。在最后階段，每個集合包含一個類似WTA目標函數的假設。與DAC相比，其他WTA目標函數對數據分布的建模不正確，因?yàn)橐恍￢oronoi區域沒有捕獲數據的任何部分，導致了偽模式。

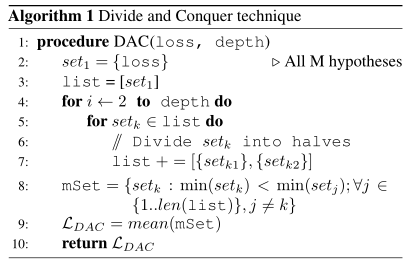

DAC用于不同的非偽模式 我們提出了一種新的初始化技術，稱為分治(Divide and Conquer)，它緩解了偽模式的問題，讓每個輸出假設的Voronoi區域捕獲數據的一部分，如圖2h所示。我們將M個假設劃分為k個集合，用最小輸出更新集合以匹配地面真值。k的值從1開始，隨著訓練的進行，每個集合被分解成兩部分，k的值呈指數級增長。這創建了一個二叉樹，樹的深度依賴于輸出假設M的數量。算法1顯示了所提出的分治的偽代碼。這里深度指的是當前訓練階段可以達到的最大深度，列表定義為在訓練的任何階段包含假設集的變量。此外，我們將kth中新形成的集合定義為setk1和setk2。列表中產生最小輸出的集合表示為mSet。最后我們?nèi)Set中所有假設的平均損失來得到LDAC。
如圖2e所示，當k=1時，列表中只包含一個集合，所有的M個假設都趨于平衡。隨著列表中集合的數量從2e增加到2f，假設根據Voronoi區域劃分分布空間，以捕獲數據的不同部分。輸出的有效數量在每個階段都在增長，前一階段的kth集合捕獲的數據在下一階段被拆分為兩個新形成的集。最后，當我們到達葉節點時，每個集合包含一個假設，導致類似于等式3的贏家通吃的目標函數。
DAC從擬合整個數據的所有假設開始，在每一階段，DAC確保將一些數據封裝在Voronoi空間中。在分裂過程中，假設對包含在Voronoi空間中的數據進行分割，以達到新的平衡。雖然DAC不能保證相同數量的假設，可以捕獲數據的不同模式，但它保證了收斂。此外，值得一提的是，DAC沒有任何顯著的計算復雜性，因?yàn)橹簧婕暗絼澐譃榧虾妥钚∮?jì)算。在第5節中，我們展示了DAC在更好地捕獲多模態分布方面的優勢，與其他WTA目標函數相比，DAC可以產生不同的假設集。
4 基于車道錨點的軌跡預測
在本節中，我們將介紹一種稱為ALAN的單一表示模型，它在向前傳遞中為多個交通參與者生成車道感知軌跡。我們將問題表述為跨越時間的不同假設的單例回歸。接下來將詳細描述我們的方法。
我們的方法采用兩種形式的場景信息輸入：a) 場景的柵格化鳥瞰(BEV)表示，記為尺寸為H × W × 3的I，b) 每個交通參與者的車道中心線信息作為錨點。我們定義車道錨點L={L1，…，Lp}作為包含p個點的序列，在BEV參考系中坐標為L(zhǎng)p =(x, y)。我們將Xi = {Xi1，…，XiT}表示為包含每個交通參與點的過去和未來觀測結果的笛卡爾形式的軌跡坐標，其中Xit = (xit，yit)。對于每個交通參與者i，我們根據軌跡信息，如最近距離、偏航對齊和其他參數，確定車輛可能采取的一組候選車道。我們將其表示為一組可信的車道中心線A = { L1，…，Lk}，其中k表示車輛可能沿著其行駛的車道中心線的總數。然后我們?cè)诙S曲線法向—切向坐標系中沿這些中心線定義車輛軌跡Xi。將Ni, k = {Ni, k1，…，Ni, kT}表示為交通參與者i沿車道中心線Lk的nt坐標，其中Ni, kt = (ni, kt，li, kt)表示到車道最近點的法向和縱向距離。nt坐標的使用對于捕獲復雜的道路拓?fù)浜拖嚓P(guān)的動態是至關重要的，坐標用以提供語義一致的預測，這已經在我們的實驗中得到了研究(第5節)。
然后，我們將軌跡預測問題定義為對給定的車道錨點Lk作為網絡輸入，進行ntYi, k = { Ni, ktobs，…，Ni, kT }預測的任務。我們遵循一個類似于[44]的輸入表示，其中我們?cè)诳臻g網格上的Xi,tobs 位置對交通參與者的信息進行編碼。最后，為了得到BEV參考系中的軌跡，我們將輸出預測轉換為基于網絡輸入錨點Li, k的笛卡爾坐標。
框架的概述如圖3所示。我們的方法包括五個主要部分：a) 中心線編碼器b) 過去的軌跡編碼器c) 多交通參與者卷積交互編碼器d) 超列[2]軌跡解碼器和e) 基于逆最優控制(IOC) 的排序模塊[29]。

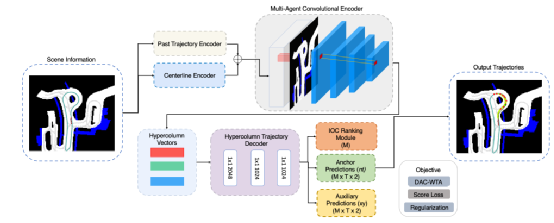

圖3：ALAN方法的概述。該方法以過去的軌跡、車道錨點和BEV映射作為輸入，一次性對所有交通參與者進行多假設預測
中心線編碼器：
對每個交通參與者的輸入車道信息Li, k進行編碼，通過一系列1D卷積，為場景中的每個交通參與者生成一個嵌入向量Ci, k = Cenc(Li, k)。
過去的軌跡編碼器：除了用于車道錨點的nt坐標Ni, k外，我們還為過去軌跡的編碼器提供了額外的Xi輸入。我們首先通過MLP嵌入時間輸入，然后通過LSTM[21]網絡提供過去狀態向量hitobs。在形式上，
多交通參與者卷積編碼器：
我們通過卷積編碼器模塊[44]，在前向傳播中實現了多交通參與者的軌跡預測。首先，在BEV空間網格中，將交通參與者的特定信息Ci,k，hitobs編碼到它們各自的位置Xitobs。這將生成一個場景狀態映射S，大小為H ×W ×128，包含場景中每個交通參與者的信息。然后，我們將其與柵格化的BEV映射I一起，通過卷積編碼器產生不同特征尺度上的激活。為了計算每個交通參與者的特征向量，我們采用Bansal等人在[2]中的技術，從它們的位置提取超列描述子Di。超列描述子包含通過對不同特征維度的Xitobs進行雙線性插值在不同尺度上提取的特征。因此，
其中ck是通過雙線性插值，從輸入位置到給定維數在kth層提取的特征。簡單來說，在不同的尺度上捕獲交互信息，深層的卷積層捕獲全局環境信息，而低層特征保留交通參與者周邊的交互信息。在第5節中，我們證明了在軌跡預測任務中使用超列描述子，比僅使用全局環境向量更有益。
超列軌跡解碼器：
每個交通參與者的超列描述子Di，通過包含一系列1x1卷積的解碼器，一次性輸出M個假設。在這里，我們研究了兩種不同的ALAN預測。ALAN-nt：我們預測在車道方向上的 nt 坐標系下軌跡
；ALAN-ntxy：提供一個輔助預測xy方向預測的
。nt中的線性值可以對應基于輸入錨點的高階軌跡。此外，具有相同nt值的兩條軌跡可能具有完全不同的動力學。因此，我們利用輔助預測來正則化基于錨點的輸出，使網絡意識到交通參與者的動力學，并減少對壞錨點的影響。網絡預測的M個假設為：
排序模塊：
我們使用Lee等人在[29]中的技術生成分?jǐn)?shù)sYi={sYi, 1，sYi, 2，…，sYi, M}表示M個輸出假設。它通過最大化目標朝向[46]來衡量預測假設的好壞程度。該模塊使用預測
得到目標分布q，其中q = softmax(-d(ntYi,
))，d為d為地面真值與預測輸出之間的L2距離。因此，損失函數定義為L(zhǎng)score = Cross-Entropy(sYi, q)。
我們用它們各自的地面真值標簽ntY作為輸入車道錨點的L2距離監督網絡輸出
。我們使用提出的分治技術來訓練我們的多假設預測網絡。因此，主預測和輔助預測的重構損失函數分別為：
此外，我們通過將預測轉換為輸入車道上的nt坐標
來訓練基于錨點的預測。我們還添加了正則化的其他方法，通過將nt坐標轉化為xy坐標
，來抑制基于錨點輸出
的
預測。我們將所有假設轉換后的主要預測和輔助預測之間的L2距離作為正則化：
使網絡的總目標函數最小化：
我們首先在合成汽車行人數據集[34]上，評估了我們提出的分治技術。此外，我們?cè)贜uscenes[5]預測數據集上，對DAC和提出的基于錨點的預測技術進行了評估。
與現實世界中只觀察到單一結果的設置不同，CPI數據集由具有多模態地面真值的交互交通參與者組成。我們的目的是評估我們的多假設預測對測試集中樣本的真實分布的捕獲效果。我們使用與[34]中類似的訓練策略，即ResNet-18[20]編碼主干，在此基礎上我們訓練兩階段混合密度網絡[4]。第一階段將過去對汽車和行人的觀察作為輸入，預測?t時間后包含兩個參與者的未來目標的k個輸出假設。我們使用不同的贏家通吃的損失函數來訓練第一階段。第二階段通過預測輸出的軟分類來擬合假設上的M個模態的混合分布。關于計算混合分布參數的更多細節，請參考[34]中的公式7、8和9。我們使用[34]中的oracle偏差(FDE)和推土距離 (EMD)等評估指標。
Oracle偏差 (FDE)通過選擇與地面真值最接近的假設來衡量輸出預測的多樣性。
推土距離量化為使預測分布匹配真實分布必須移除的概率質量的數量。
從表1可以推斷，我們提出的DAC方法優于WTA目標函數的其他變體，這表明DAC比EWTA、RWTA和WTA更好地捕捉數據分布。這也可以在圖4中看到，與其他變體相比，DAC目標函數訓練的網絡更好地捕獲了參與者的地面真值分布。DAC的平均EMD明顯優于WTA，與EWTA和RWTA目標函數相當。與行人目標相比，DAC能更好地捕捉到車輛目標。此外，如表1所示，DAC方法的平均oracle 偏差(FDE)明顯低于其他變體，這證實了DAC產生了與WTA不同的假設。

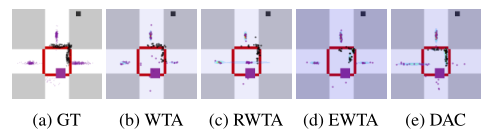

圖4：圖中展示了CPI測試集上使用不同WTA目標函數的預測假設和學習到的目標混合分布。紫色和黑色的方形代表汽車和行人的當前位置。預測的假設用它們各自的顏色表示。(e) 類似于地面真實分布的假設沿著人行橫道上展開，更好地捕獲數據分布。

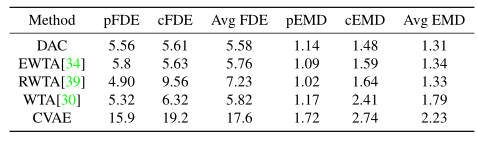

表1：基于FDE和EMD指標的CPI數據集方法比較，其中p代表行人和c代表車輛
Nuscenes[5]包含了波士頓和新加坡的大量城市復雜道路場景，大約包含4萬個實例，且包括挑戰性的序列，比如u型轉彎和復雜的道路布局。
我們將ALAN預測結果與在Nuscenes基準數據集上評估的幾種基線方法進行了比較。MTP[12]使用柵格化圖像作為輸入來預測軌跡。CoverNet[38]使用固定的軌跡集，將軌跡預測問題轉為對軌跡集的分類。Multipath[8]是最接近的基線，它使用從訓練集獲得的時間參數化錨點軌跡，并將問題表述為相對于錨點的偏移值的回歸。MHA JAM[36]是一種使用聯合交通參與者-映射的表示，它輸出具有多頭注意力。Trajectron++[42]是結合交通參與者動力學和語義的預測軌跡的圖循環模型。我們利用[36]中的[12]和[8]的數據。
我們使用標準的評估指標，如平均位移誤差(mADEM)和最終位移誤差(mFDEM)。此外,我們計算前M個軌跡相較于地面真值的遺漏率(Missd, M)。如果在所有預測中不存在最大位移點小于閾值d的假設，則認為一組預測都是錯誤的。OffRoadRate計算可行駛區域以外的輸出軌跡百分比。我們使用由Nuscenes提供的示例API來計算這些指標。

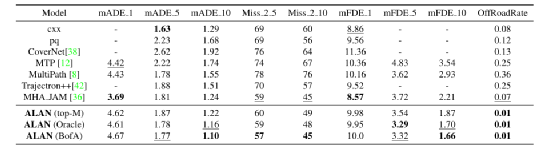

首先，與基線方法相比，ALAN可以達到同等或更好的性能。在這里，我們用不同的錨點抽樣策略 (top-M、oracle和best-of-all (BofA)) 來評估ALAN。在ALAN (top-M)中，我們根據預測的每個軌跡的IOC分?jǐn)?shù)，從不同的錨點上選取前M個軌跡輸出。ALAN (oracle)使用車道中心線得分最高的oracle錨點，同時ALAN (BofA)從前k個假設的車道錨點中選擇最佳。表2的結果表明，ALAN評估要么表現出與其他基準相當?shù)男阅埽丛趲讉€(gè)指標上顯著優于其他基準，如mADE10方面至少有11%的改進，mFDE10方面相較于BofA提高了25%。此外，所有的ALAN預測的OffRoadRate為0.01，即只有1%的預測軌跡落在道路之外。這明顯低于其他有7%或更高的OffRoadRate的基線表現。輸出預測與語義的強耦合可以歸因于車道錨點，它有助于在車道方向上提供輸出預測。其他方法，如[8,38]，使用從訓練集提取的軌跡作為錨點或進行分類，這可能導致輸出對未出現場景和具有復雜車道結構的軌跡的泛化能力較差。此外，值得注意的是，ALAN性能被低估了，因?yàn)閿?shù)據中沒有連接的車道和沒有車道中心線的地方會導致壞錨點。但為了便于與基線比較，在此沒有刪除這些情況。
消融研究：
此外，我們還對ALAN以及DAC和其他變體進行了消融研究，如表3所示。我們首先引入超列描述子[2]來提取多尺度特征，并將其與作為輸入進入解碼器的全局環境向量進行比較。然后我們研究了ALAN預測的幾個變體。首先，我們添加了參考中心線作為輸入，并預測xy坐標空間(MCL + Poly)的軌跡。這大大提高了性能。使用車道中心線作為錨點并預測nt空間的軌跡(MCL+LA-nt)表現稍差，但我們認為這是由于網絡難以從基于錨點的輸入計算交通參與者的動力學特征。例如，具有相同nt坐標的兩個軌跡可以根據它們所行駛的車道具有不同的動力學。因此，我們進一步增加xy坐標作為輸入，并在笛卡爾空間(MCL+LA-ntxy) 預測輔助軌跡。如表3所示，這樣的輔助預測改進了基于主要錨點的輸出。
此外，我們使用輔助預測正則化錨點輸出，反之亦然。通常意義上，錨點輸出可以從輔助預測中受益，因?yàn)檩o助預測并不局限于只提供沿車道方向的軌跡。添加一個正則化步驟來匹配主軌跡和輔助軌跡，顯著提高了錨定輸出性能，如表3中MCL+LA-ntxy+Reg值所示。

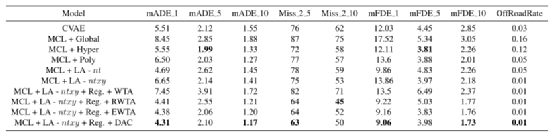

表3：Nuscenes數據集上的消融研究
圖5顯示了來自ALAN的定性結果。一般來說，使用車道作為錨點，將預測問題轉化到nt空間有助于指導預測和跟蹤語義。當我們預測較長時間的軌跡時，所執行的軌跡會變得復雜，而不僅僅是一個直行或轉彎動作，而使用車道作為錨點可以簡化問題。

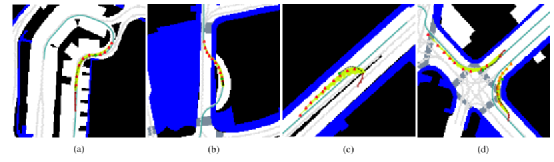

圖5：來自ALAN的預測示例。過去的軌跡用棕色表示，地面真值（GT）用黑色表示。GT的端點用綠點表示。輸入車道錨點用青色表示，預測軌跡用綠色表示，終點用三角形表示。(a)和顯示了一個復雜的車道結構的預測。基于錨點的預測效果更好，特別是預測較長時間軌跡。由于軌跡的復雜性，錨點的存在有助于遵循語義信息。(c) 當目標車道在相反方向時，適當結合動力學信息預測u型轉彎；(d) 多交通參與者的預測場景。
在本文中，我們討論了使用WTA目標函數學習多模態輸出和使用駕駛知識對輸出預測施加約束的相關問題。首先，我們引入了一種新的DAC方法，該方法可以學習不同的假設，從而在不存在任何偽模式的情況下捕獲數據分布。此外，我們還介紹了ALAN，它使用車道作為錨點提供了不同的環境感知軌跡。我們?cè)诤铣蓴?shù)據和真實數據上的實驗都證明了，本文的DAC方法在學習多模態輸出方面的優越性。此外，我們還證明了使用車道錨點有助于提供具有強語義耦合的準確預測。
本文譯自：《Divide-and-Conquer for Lane-Aware Diverse Trajectory Prediction》
作者：Sriram Narayanan, Ramin Moslemi, Francesco Pittaluga, Buyu Liu, Manmohan Chandraker
原文鏈接：https://arxiv.org/abs/2104.08277
