摘要

本文介紹一種采用模塊化設計，為老年人出行提供便利的智能助手。它包括主控模塊、電源模塊、驅動模塊、避障模塊、跟隨模塊、定位模塊、報警模塊等，能夠?qū)崿F(xiàn)適量載物、自主跟隨、自動避障、超出連接范圍警報、一鍵求助、充當移動座椅等功能。它可以有效解決老年人出行不便，拖拽行李困難，行李易丟失等問題。必要時可通過智能行助手發出求助信號。

關鍵詞：老年,單片機,智能助手,自動駕駛,一鍵求助

作者：劉杰、林佳穎，天津科技大學電子信息與自動化學院

老年人身體素質較差，行動不便，但日常生活中仍有出行需求，如買菜、購物等。

為了減輕老人出行的負擔，使行李的托運更加方便化、智能化，對傳統行李箱進行有針對性的改進，設計一款專門為老年人服務的小型智能助手。

智能助手以單片機為控制核心，可以在人流密度相對較小的場合下實現自動跟隨，遇到障礙自動避開；在和主人距離較大時發出提示，避免跟丟；同時在老人疲累時，智能助手的上表面可以充當臨時座[1-2]，供老人休息；老人需要幫助時可按下箱體上的求助按鈕，求助信號接收人可通過GPS 定位信息找到老人。

1 系統工作原理

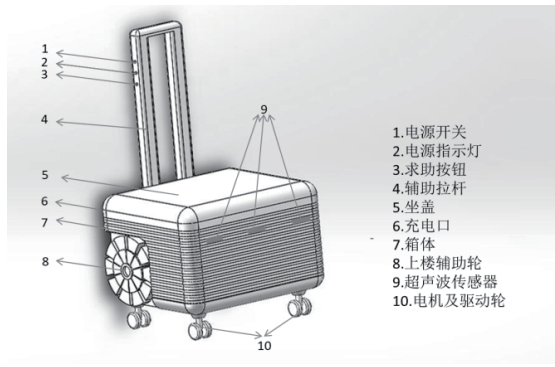

通過箱體上的超聲波模塊對前進方向的障礙物信息進行檢測并傳回單片機，單片機通過控制直流電機的轉速、轉向控制智能助手的運動，實現避障；自動跟隨則通過自動跟隨模塊實現；GPS模塊用來實現定位和求助功能；電源模塊為系統供電。再配合軟件系統及其他部件實現老人智能助手的各項功能。智能助手示意圖如圖1所示。

圖1 老人出行智能助手

2 硬件設計

老人智能助手采用模塊化設計，包括主控模塊、電源模塊、驅動模塊、避障模塊、跟隨模塊、定位模塊、報警模塊等。

2.1 主控模塊

主控采用Arm Cortex-M3內核的STM32F103ZET6單片機[3]。最高頻率72MHz，內置高速存儲器，具有功能強大、響應快、低功耗、工作溫度區間寬等優勢。由于有2個基本定時器、3個通用計時器及2個高等定時器，且每個通用定時器都有4個通道用于輸入捕獲或輸出比較；自帶編碼器模式；2個高級定時器可實現死區控制和緊急剎車；因此廣泛應用于電機驅動和應用控制。

2.2 定位及報警模塊

采用ATK1218-BD GPS+北斗雙模擬定位模塊，定位精度可達2.5MCEP，捕獲追蹤靈敏度可達-165dBm，通過外界有源線可在上電后幾秒內實現定位[4]，并通過串口將位置信息發送到單片機，再由單片機處理后再次發送。

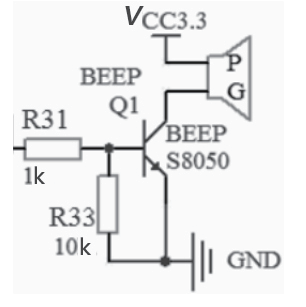

報警系統可在單片機上連接蜂鳴器電路實現。蜂鳴器電路如圖2所示，用NPN三極管（S8050）驅動，R33主要用于防止蜂鳴器的誤發聲。

圖2 蜂鳴器電路

2.3 驅動模塊

驅動模塊由直流編碼電機及TB6612電機驅動組成[5]。

12 V電源通過VM向電機供電，5 V電源通過VCC電機驅動芯片供電，同時STBY端需高電平使其正常工作。

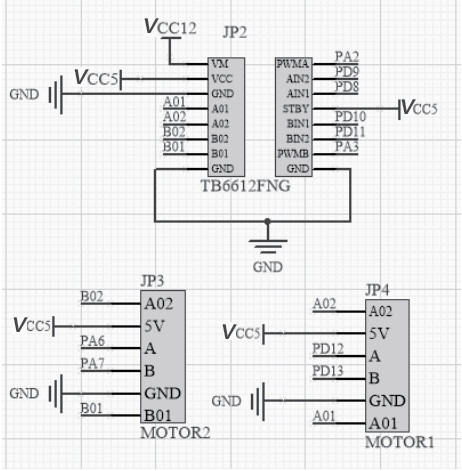

AIN1、AIN2、BIN1、BIN2分別連接至單片機的I/O口，控制A、B兩個電機的轉向；PWMA、PWNB分別控制A、B電機的轉速。電機的AB相連接單片機，以實現偏碼測速，如圖3所示。

圖3 電機驅動原理圖

2.4 避障模塊

避障功能主要由分別位于箱體前方左側、前方中部和前方右側的3個超聲波傳感器實現，向超聲波模塊TRIG引腳發送至少10μs 的高電平信號，同時開啟定時器。模塊會自動發送8個40kHz 的方波并自動監測是否有返回信號。若有返回信號則ECHO引腳會輸出一個高電平信號，此時關閉定時器，即可讀出時間t。

利用公式distance=V×t/2 (V=340 m/s)

可以求出障礙物與箱體的距離，該超聲波傳感器可監測距離為0~500cm。

結合3個位置的超聲波傳感器監測結果，可實現智能助手的可靠避障。

2.5 跟隨模塊

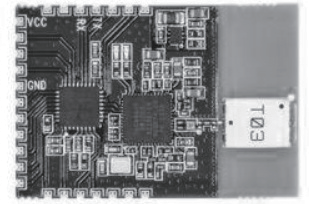

如圖4所示，采用SWM1000定位模塊實現對老人的定位跟蹤。該模塊是一款基于UWB（超帶寬技術）[6]的無線收發模塊，可實現高精度無線定位及測距功能，支持多基站和多標簽。

圖4 SWM1000定位模塊

在智能助手內部安裝3個基站，用戶攜帶一個標簽。該標簽可以從不同角度、距離獲得基站的位置信息?；緦@得的信息傳送給單片機，單片機控制驅動模塊運動。用戶在智能助手的右側，則右轉；用戶在智能助手的左側則左轉；用戶在智能助手的前方則直行。在該過程中接收超聲波避障的中斷請求。

同時，利用定位模塊的距離檢測功能實時判斷用戶與智能助手的距離，如果大于6 m則觸發報警系統。

2.6 電源模塊

采用12V 鋰電池供電[7]，該鋰電池具有過流保護、過壓保護、短路保護、溫度保護等功能；最大輸出功率達3000W，可使智能助手連續運行1.5h以上。當電力不足時電源指示燈會由綠色變?yōu)榧t色。

電池直接向TB6612電機驅動模塊供電，同時通過LM2596S模塊降壓，為單片機及其他低壓模塊供電。

3 軟件設計

3.1 系統程序設計

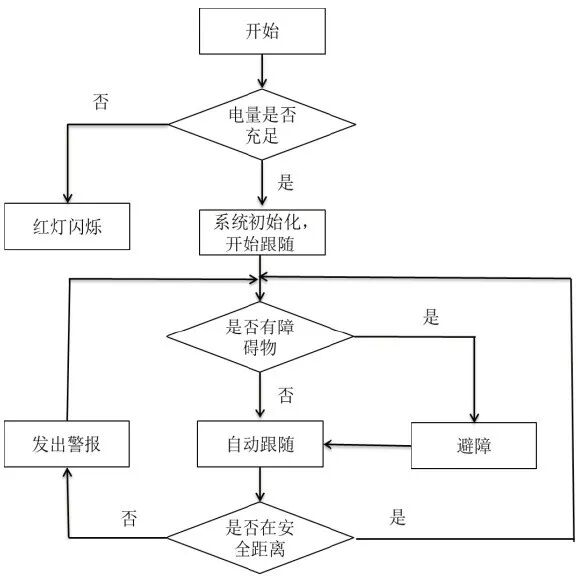

打開總電源后，首先檢測電量是否充足，若電量不足，則電源指示燈呈紅色閃爍狀態，提示用戶充電后使用；若電量充足，電源指示燈呈綠色常亮狀態，系統開始初始化，3個基站與標簽自動連接。隨后開始跟隨用戶運動。在跟隨運動期間，如超聲波傳感器監測到前方有障礙物，優先執行避障程序[8]，避障成功后繼續自動跟隨。如果用戶與智能助手距離超過6m，則觸發報警系統。程序設計流程圖如圖5所示。

3.2 自動避障程序設計

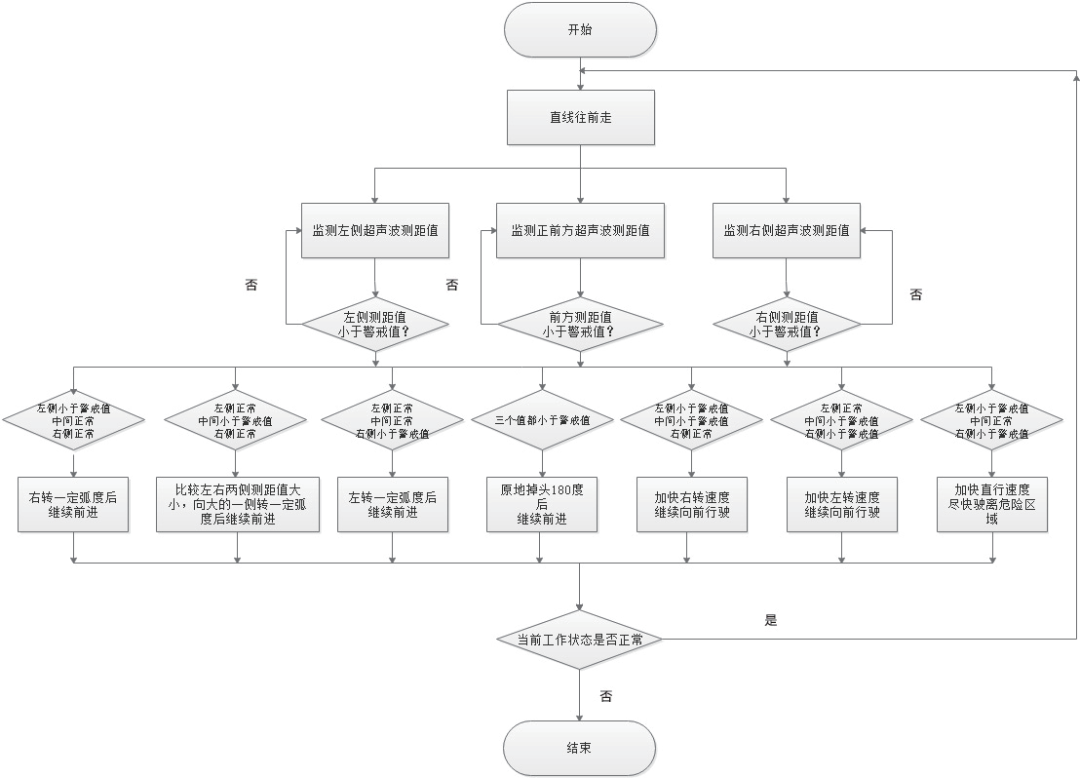

當3個方位的超聲波傳感器檢測距離均大于警戒值時，程序不進入避障環節，由自動跟隨模塊驅動智能助手前進。當至少1個超聲波傳感器檢測的距離小于警戒值，則根據不同的情況作出不同的避障動作及速度調整。避障部分的程序流程圖如圖6所示。

圖5 系統程序流程圖

圖6 避障部分的程序流程圖

4 結束語

該智能助手專為老年人設計，具有體型小巧、操作簡單、功能實用等優點。老人出行前只需將要帶的東西放入智能助手的儲物間中，打開電源按鈕，智能助手即可自動跟隨老人移動，為老人的出行提供方便。如果老人走累了，可以隨時坐在平坦且堅硬的坐蓋上休息。如果老人需要幫助，或者身體突然出現狀況，可以通過按鈕一鍵求助，親屬可以根據智能助手上的GPS 定位找到老人，提供幫助。此外，箱體上還有2 個較大的上樓輔助輪，可以為老人上下樓省去很多力氣。這樣一個集便捷出行、安全防護等功能于一體的老人出行智能助手必將受到社會的認可，具有廣闊的市場前景。
