本文使用聲學模塊求解圓柱水箱內液面的晃蕩頻率，水箱安置在鋼結構框架上，固定鋼結構的底部。

1 建模

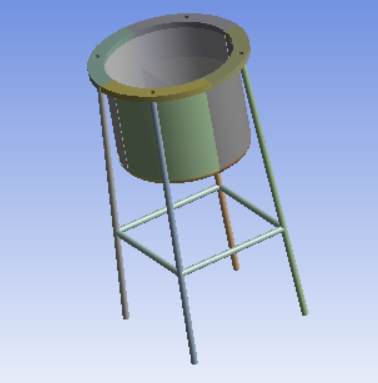

模型如下圖所示：

2 材料參數

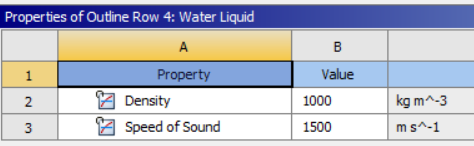

水的密度和聲速如下圖所示：

3網格劃分

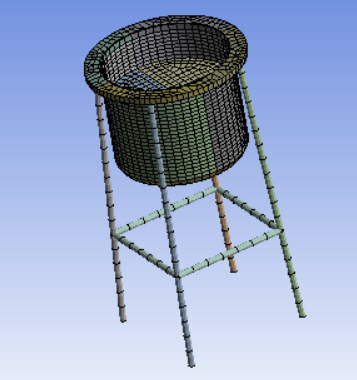

有限元模型如下圖所示：

4 分析設置

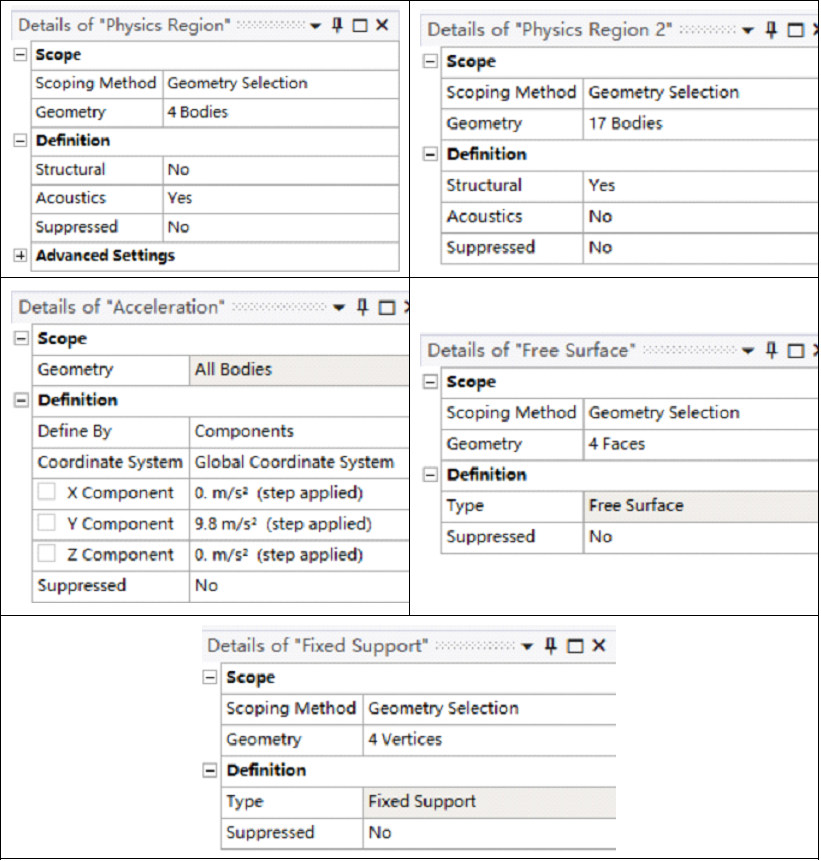

液面晃蕩頻率分析的設置如下：

5 分析結果

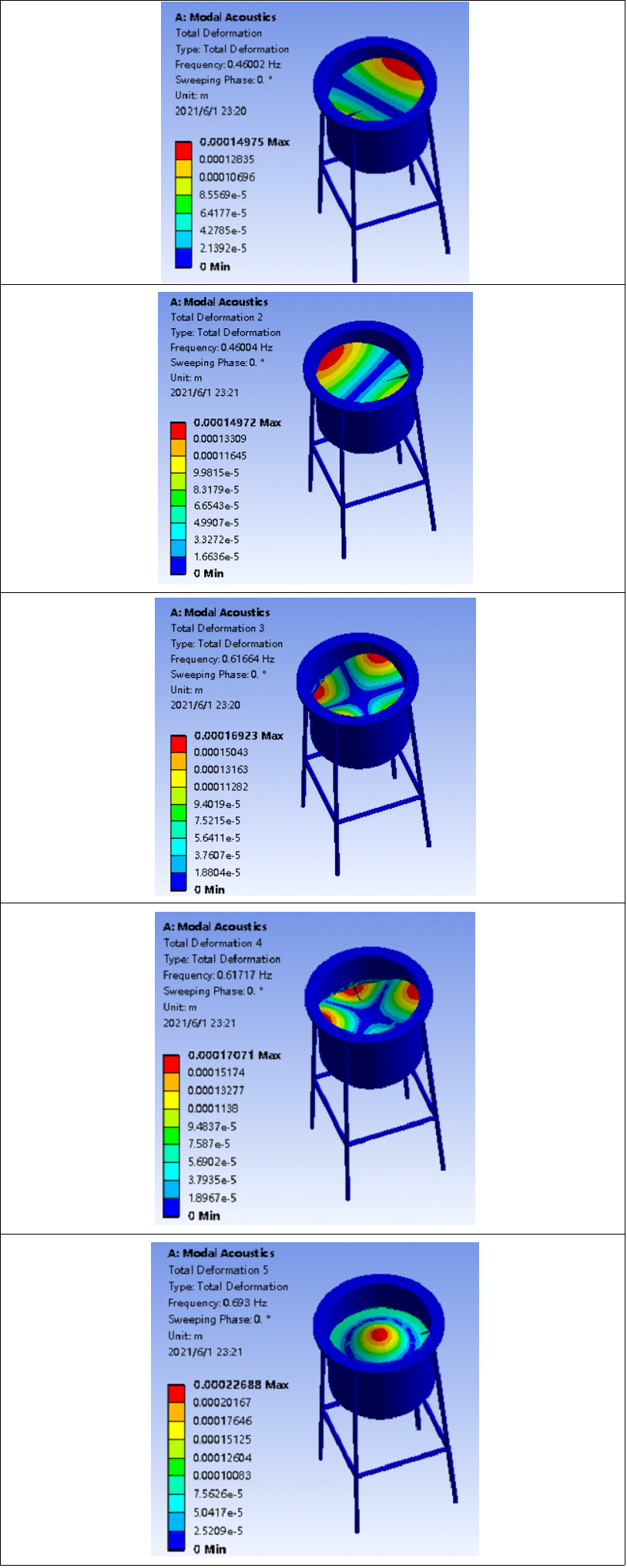

液面延著長邊晃蕩頻率結果如下：
