系列文章概述

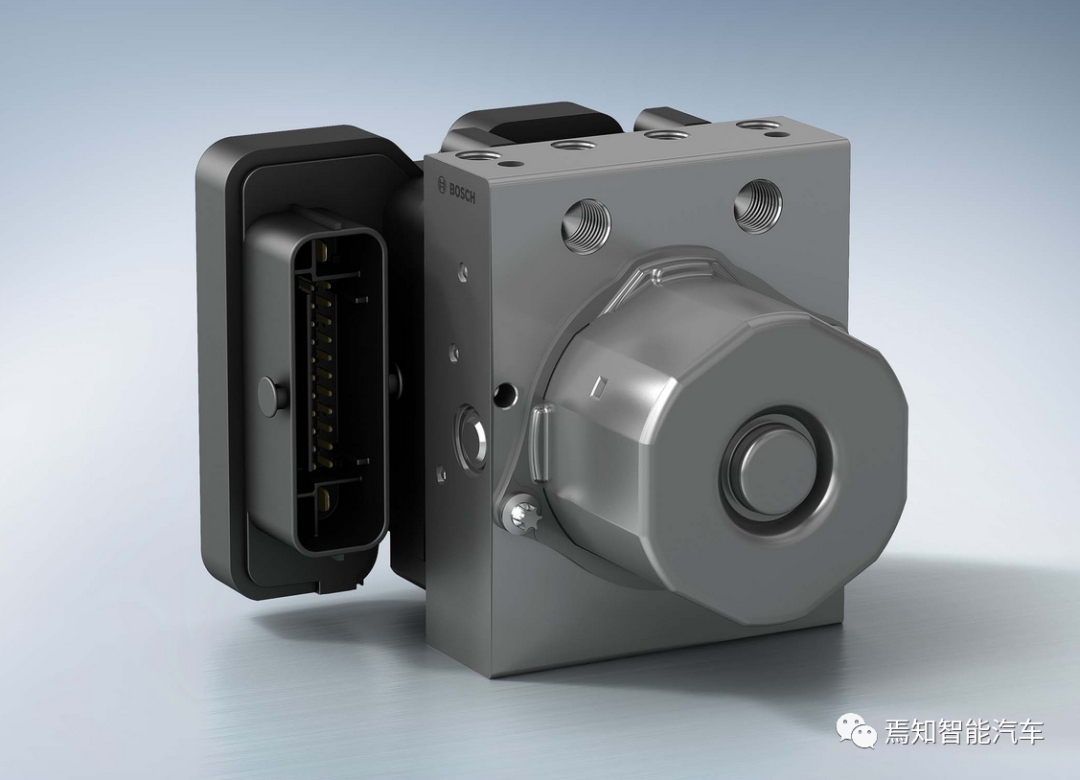

說到電子穩定性控制系統ESC（Electric Stability Controller）大家都不陌生，自1995年博世研發出第一代ESP系統（博世ESC系統的專有稱呼）并首次應用在奔馳S級轎車上以來，這個汽車發展史上劃時代的主動安全產品為降低交通事故做出了卓越的貢獻。
ESC的初衷是提高車輛動態穩定性，同時也正是由于ESC有主動控制四個輪子制動力的能力，使得ESC的控制潛力又不限于穩定性控制，于是乎衍生出了一系列的輔助功能，如坡道輔助、制動助力等；到了自動駕駛系統架構日漸成熟的今天，ESC仍然發揮著它的價值，活躍在主流的自動駕駛的制動冗余方案中。
基于此，系列文章將分以下三期講解ESC在智能駕駛浪潮中的進化之路：
ESC與穩定性控制 (上)
ESC與輔助功能 (中)
ESC與自動駕駛 (下)
本文即為系列文章的上篇，探討ESC穩定性控制系統的發展過程以及控制原理。
1. 前言
據對汽車安全性研究顯示，在道路交通事故中，大約10％的事故是由于車輛在制動瞬間偏離預定軌道或甩尾造成的。因此完善制動性能是減少交通事故和促進汽車工業發展的重要措施，而對制動進行主動干預是完善制動性能的關鍵。
目前ESC系統穩定性控制主要包括三個能對制動進行主動干預的子功能：
制動防抱死系統 (Anti-lock Brake System, ABS)
牽引力控制系統(Traction Control System, TCS)
車輛動態控制系統 (Vehicle Dynamic Control, VDC)
這三個主動安全控制功能的陸續問世代表著ESC系統穩定性控制的發展過程中的三次里程碑，接下來將對這三個功能逐一進行介紹。
2. 制動防抱死系統ABS
隨著汽車工業的發展，汽車速度的提高，汽車的制動性能越來越重要, 完善制動性能是減少交通事故和促進汽車工業發展的重要措施。在汽車上裝用ABS系統，其優
越性表現在如下的幾個方面：
能有效地利用輪胎與路面間的附著能力，縮短制動距離，尤其是在冰雪路面上可縮短10%-15%；
制動過程中，車輪仍然可以滾動，保持了前輪的可操縱性，防止后輪的側滑，維持了行車方向的穩定性；
由于制動防抱，車輪不會抱死拖滑，減少了輪胎的磨損，可以提高輪胎的使用壽命，減少空氣中的污染
早在30年代國外就開始了對ABS的研究。60年代末70年代初，第一代實用的車用ABS系統在美國面世，它們的典型代表是Ford的Sure-Track和Chrysler的Sure-Brake。其特點是控制單元采用模擬計算機，由真空壓力調節器調節制動壓力，但控制效果不是很好，沒有推廣開來。到了70年代后期，由于數字電子計算機技術的發展，同時也得益于液壓控制技術的進步，德國博世公司推出基于液壓控制的ABS，控制效果相當理想，博世也與1978年正式量產。在這以后，Bosch、ITT Automotive、Kelesy-Hayes、Wabco等許多公司不斷加強對ABS的研究，各種新型的ABS層出不窮，性能不斷優化而價格逐漸降低，使越來越多的轎車和商用車將ABS作為標準配置。
ABS控制的核心是滑移率控制。滑移率又稱為滑動率，當輪胎端作用制動力時，在輪胎與地面之間都會發生相對運動，車輪中滑動成分所占的比例稱為滑移率，用S表示。

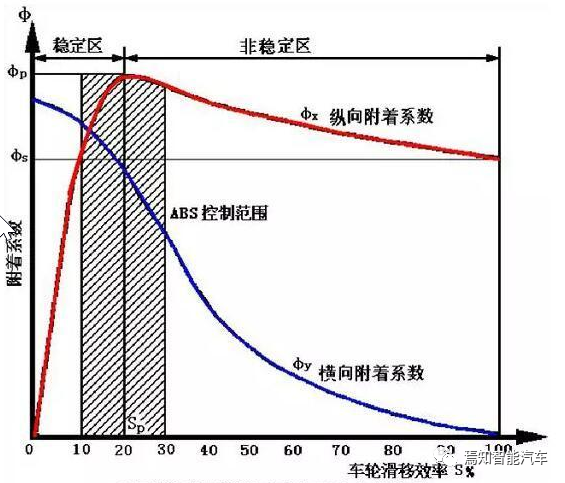

滑移率對汽車車輪制動的附著系數影響很大。由下圖可以看出，當?shù)孛鎸囕喎ㄏ蚍醋饔昧σ欢〞r，滑移率大約在20%左右時制動縱向附著系數最大，車輪與路面之間的能產生的附著力就最大，此時的地面制動力也就最大，制動效果最佳，而當車輪完全抱死拖滑時，汽車制動穩定性最差。
基于以上理論，當駕駛員遇到需要深踩制動的工況時，ABS時刻將車輪的滑移率保持在10%～30%的范圍內，以保證車輪與路面有良好的縱向、側向附著力，從而有效防止制動時汽車側滑、甩尾、失去轉向等現象發生，提高了汽車制動時的方向穩定性。

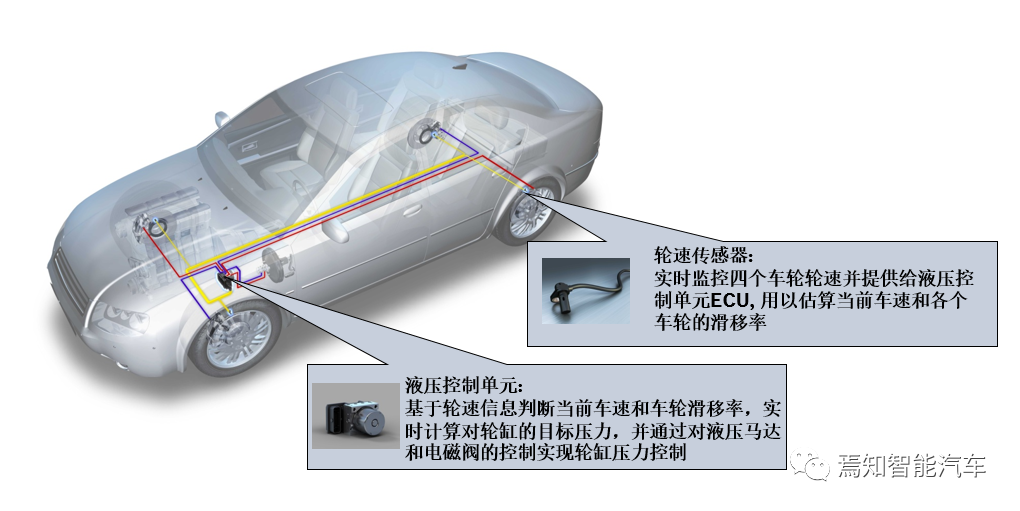

輪速傳感器：四個輪速傳感器實時監控四個車輪輪速并提供給液壓控制單元ECU, 用以估算當前車速和各個車輪的滑移率
液壓控制單元：基于輪速信息判斷當前車速和車輪滑移率，實時計算對輪缸的目標壓力，并通過對液壓馬達和電磁閥的控制實現輪缸壓力控制

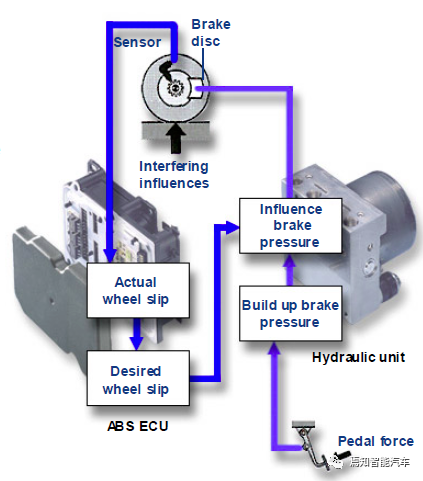

2. 輪速傳感器向ABS ECU提供輪速信息，ECU計算滑移率，如果超過設定的穩定滑移率門限，ABS介入對輪缸壓力進行主動干預
3. ECU通過控制液壓模塊的電磁閥和液壓馬達調節輪缸液壓，避免車輪抱死
3. 牽引力控制系統TCS
通過上面的介紹可以看出，ABS激活的前提是駕駛員踩制動引起車輪有抱死傾向，因此ABS在非制動工況下的穩定性控制就束手無策了。生活中常見兩類典型工況：
-
工況1：在冰面加速起步的時候無論油門踩多深都無法起步；
-
工況2：在分離路面（一邊輪胎在附著系數低的路面而另一邊輪胎在附著系數高的路面）加速起步的時候無論油門踩多深都無法起步。
對于工況1，其原因在于驅動力過大使得驅動輪打滑過量導致無法合理利用路面附著力。和制動相同，當輪胎端作用驅動力時，在輪胎與地面之間都會發生相對運動，車輪中滑動成分所占的比例稱為滑轉率（制動對應的通常稱為“滑移率”），也用S表示。從下圖可知，當滑轉率控制在一定范圍內時才能保證車輪與路面有良好的縱向附著系數和側向附著系數，從而為車輛提供最佳驅動力。

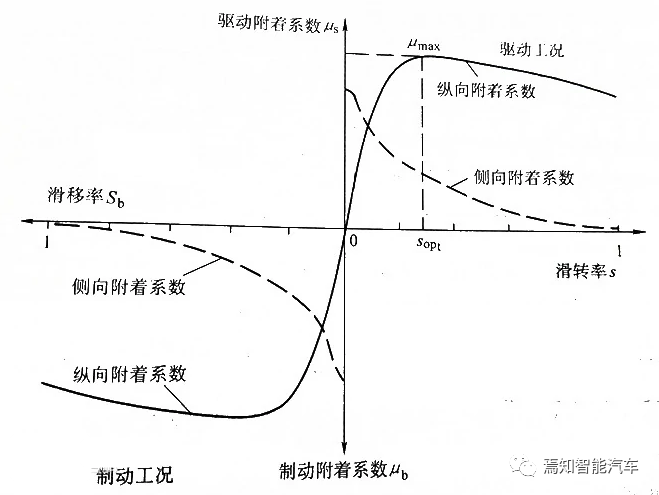

驅動工況下滑轉率與驅動附著系數的關系
對于工況2，則是由于差速器的“副作用”造成的。汽車能夠?qū)崿F(xiàn)轉彎依賴于差速器，轉彎時車輛的左右側車輪由于繞圓半徑不同，其轉速是不相等的，而如果左右側車輪剛性連接則無法實現轉速不相等。差速器是能夠使左、右驅動輪實現以不同轉速轉動的機構。

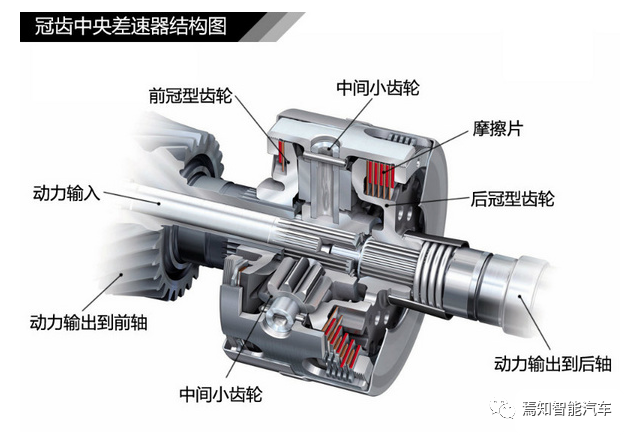

差速器主要由左右半軸齒輪、兩個行星齒輪及齒輪架組成，這一機構的特點是“差速不差扭”，即左右驅動輪的轉速雖然不同，但是傳遞到兩個驅動輪的驅動扭矩是相等的。
這樣一來，當車輛在分離路面起步時，低附著路面的驅動輪率先達到附著極限，從而使整個驅動軸的驅動力受到低附著路面的影響，導致所傳遞到高附側的驅動力矩受到限制(和低附側路面驅動力矩相等)，車輛因驅動力不足而無法起步。
為解決這兩個典型工況的穩定性問題，1986年，博世公司推出了牽引力控制系統TCS，并將制動防抱死系統和牽引力控制系統集成到一起并應用于梅塞德斯S級轎車上，這標志著 ABS/TCS集成時代的來臨。

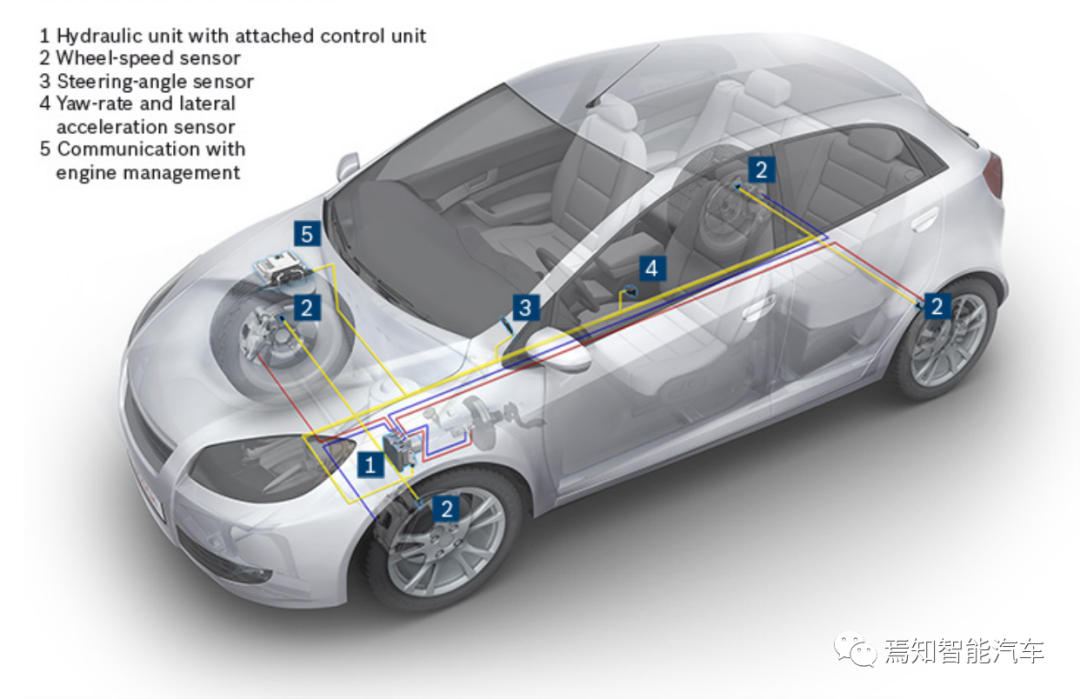

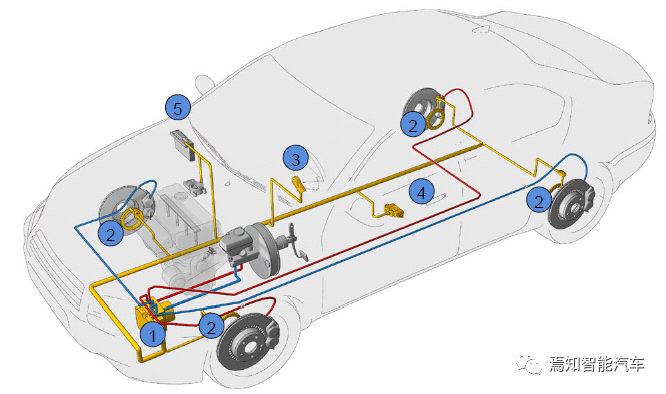

TCS控制系統的組成部分相對ABS要更多。除了執行機構增加了驅動力控制單元（發動機ECU或電機ECU）外，還增加了方向盤轉角傳感器和慣性傳感器。
④ 慣性傳感器 (橫擺角速度，縱向加速度，橫向加速度)
TCS對執行器的控制可以按照這兩個典型的工況分類：
對于工況1，當兩個驅動輪的附著系數近似相同時，TCS僅控制驅動力，其閉環控制可以概括如下：
2. 傳感器向TCS ECU提供輪速、坡度等信息，ECU計算滑轉率，如果超過設定的穩定門限，TCS介入對驅動力進行干預，降低驅動力并將目標發給驅動力控制系統ECU;
3. 驅動力控制系統ECU響應目標驅動力，使驅動輪的打滑量在穩定區間內， 保證車輛能有效地利用路面的附著力。
對于工況2，當兩側驅動輪附著系數差異較大時，由于整個驅動軸能提供的最大驅動力受到低附側的附著系數的限制，使得TCS對驅動力的控制范圍也受到了限制，導致無法將打滑量調到穩定性區間。這種情況下TCS在控制驅動力的同時要對低附側的車輪施加制動力，這樣一來，由于制動力的抵消，即使驅動軸上的驅動力超過了低附側的附著極限，但實際作用在低附側的驅動力變小而不至于達到附著極限，從而擴大了TCS對高附側車輪的驅動力控制范圍，實現有效利用路面的附著力來起步的目標。

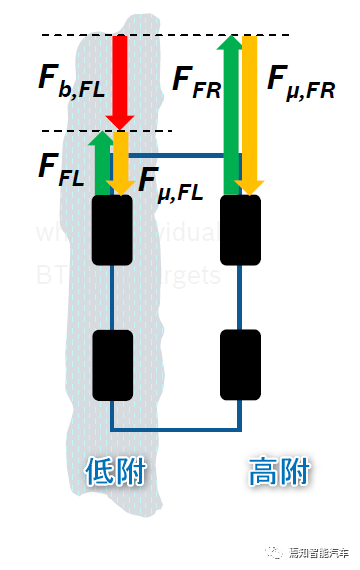

紅:制動力；綠:驅動力；黃:路面能提供的最大附著力
4. 車輛動態控制系統VDC
由于ABS只在制動時起作用，TCS只在驅動時起作用，因此ABS/TCS的集成只能解決車輛縱向穩定性問題，無法解決車輛驅動和制動轉向、高速轉向等極端工況下引起的側向穩定性問題。博世公司于1992年在 ABS/TCS的基礎上開發了旨在解決車輛側向穩定性問題的第一代穩定性控制系統VDC，并將同時集成了ABS/TCS和VDC功能的產品命名為ESP (Electronic Stability Program) 。1995年ESP系統實現批量生產，并首次應用在奔馳S級轎車上。
博世ESP的誕生是汽車發展史上劃時代的產品，后面其他廠家也陸續推出類似產品但是無法繼續使用ESP這個簡稱，因此命名五花八門，不過都統稱為電子穩定性控制系統ESC（Electric Stability Controller）。
根據德國保險公司總協會GDV的數據統計，25%的造成嚴重人身傷害的事故是由車輛打滑引起的，而60%的造成致命傷害的事故是由于高速時錯誤轉向造成的側面碰撞引起的。研究表明，VDC功能可以減少80%由側滑引起的交通事故，并將嚴重車禍的數量減少50%。因此繼承了VDC功能的ESC被多家世界著名汽車廠商和研究機構稱之為“能拯救生命的ESC”。正因如此，2009年歐盟強制要求從2011年11月1日起，所有在歐盟地區銷售的新車都要強制裝備車輛穩定控制系統，所以現在的歐洲新車都將會標配這一系統。今天在中國雖然沒有強制法規要求，但是10萬以上的車型幾乎都搭載了ESC作為賣點。

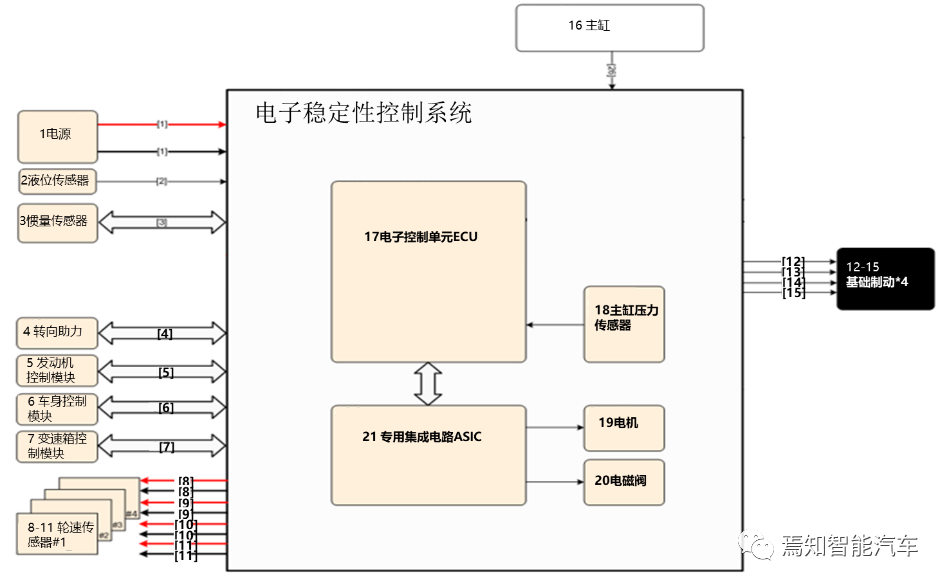

VDC控制系統的組成部分和上文提到的TCS的組成部分相同，其系統架構如下圖所示。
轉向不當會造成的兩類典型的車輛動態問題：
前者會導致車輛偏離車道，而后者則易引起車輛甩尾甚至側翻。

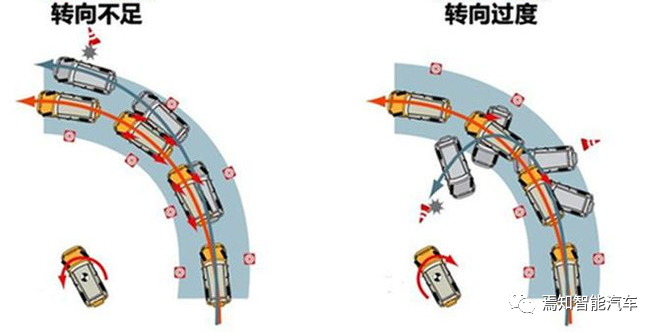

轉向不足與轉向過度示意圖

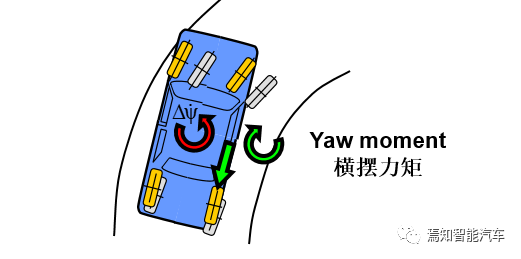

當出現轉向不足時，橫擺角速度太小，導致車輛前軸滑向彎道外側，此時VDC通過對彎道內側的車輪施加制動力而使車輛產生一個反向的橫擺角速度，從而將車輛穩定在預期車道內。

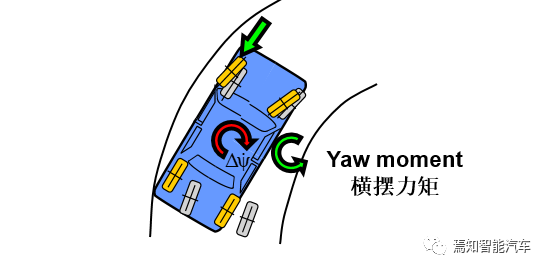

當出現轉向過度時，橫擺角速度太大，導致車輛后軸滑向彎道外側而引起甩尾，此時VDC通過對彎道外側的車輪施加制動力而使車輛產生一個反向的橫擺角速度，從而將車輛穩定在預期車道內。
5. 總結
本文對ESC系統的三個穩定性控制子功能展開了介紹，這三個功能都是博世公司率先實現量產，因此從某種程度上來說ESC的發展史也是德國博世公司的發展史。
在下期文章中將分析由ESC系統衍生出的典型的輔助功能及其控制原理。
