1 引言

本文以攝影測量技術在巖土工程中的應用(application of photogrammetry)為例，總結了目前使用的多階段搜索途徑。第一階段，完全匹配字符串，即所謂的精準搜索，搜索的字符串為"application of photogrammetry"，一般來說，這個搜索結果不會太多；第二階段，使用C(n,3)組合算法對單句進行搜索，例如photogrammetry stability slopes，這三個單詞在句中的順序是不固定的；第三階段以段落為單位進行搜索，例如"application of" 和 "photogrammetry"查詢所有同時包括這兩個短語的段落，這種方法在很大程度上依賴于段落的劃分。本文主要強調了前兩個階段的查詢手段。

2 application of photogrammetry

地面激光掃描儀(Terrestrial Laser Scanner, TLS)和地面數字?jǐn)z影測量(Terrestrial digital photogrammetry, TDP)被廣泛用于描述巖體不連續性和巖面形態，例如Rosser(2005)；Sturzenegger(2009)；Slob(2010)；Sturzenegger(2011)；Brideau(2012)。Abellan(2014) 全面回顧了TLS技術在巖石暴露特征方面的應用。這些方法通常基于對巖石暴露的分割，并從識別的平面的邊界和方向獲得不連續的特征[Umili(2013)]。對收集到的數據進行統計，并用于巖體特征的描述。

第一階段搜索字符串"application of photogrammetry"，共得到5篇。Wickens and Barton (1971) 提出了攝影測量法在開挖巖石邊坡穩定性中的應用，這可能是這種方法在巖石工程中最早的應用。隨著技術的不斷發展，Strozzi (2010)利用衛星SAR干涉測量法、差分GPS、機載數字?jǐn)z影測量法和機載攝影解釋法對巖體運動進行了綜合觀測；Oka(1998) 應用攝影測量法觀察邊坡破壞。在地下開挖方面，Preston (2014)的博士論文應用攝影測量法估計礦柱的損壞程度以及礦柱強度，Slaker and Mohamed(2017) 使用單反相機在地下煤礦對間柱進行特征測量。

3 photogrammetry stability slopes

第二階段對photogrammetry stability slopes三個單詞組合查詢，共得到3篇。Bonilla-Sierra (2014) 將攝影測量數據與離散元模型結合起來進行巖坡穩定性評估。通過DFN-DEM模型，描述了沿預先存在的不連續體的屈服和完整巖石的斷裂，并與攝影測量技術相結合，綜合評估了潛在的不穩定巖石邊坡的穩定性；Curtaz (2014) 把地面攝影測量和數值模型(LEM，3DEC)相結合，評價高山地區巖坡穩定性分析。另一個有趣的研究是試圖澄清攝影測量法是否能產生準確的JRC測量值，以用于評估邊坡穩定性。針對一個已經發生楔形破壞的巖石邊坡，采用了三種不同的方法測量JRC：人工測量、攝影測量和傾斜試驗。結果顯示這三種不同的測量方法得到的JRC值存在著一些差異。攝影測量方法確定的JRC值比使用Barton提出的原始方法獲得的JRC值略高，而傾斜測試結果傾向于產生高估的JRC值。

4 photogrammetry discontinuities rock

第二階段對photogrammetry discontinuities rock三個單詞組合查詢，這個查詢產生了更詳細的結果。

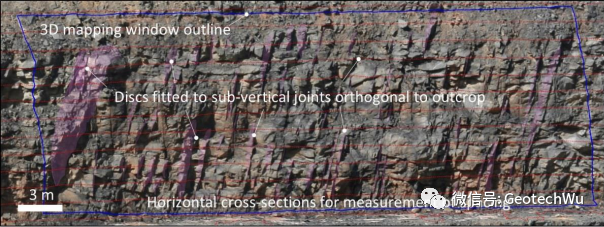

Rogers (2007) 利用離散斷裂網絡方法(DFN)描述斷裂巖體的原位破碎特征，特別指出鉆孔成像工具和先進的攝影測量技術能夠準確描述巖體中不連續的方向、范圍和巖石特征，對生成DFN提供了更準確的原始數據。地面數字?jǐn)z影測量是表征破壞面形態的最佳方法。Sturzenegger (2009, 2010) 的博士論文利用地面遙感技術對巖體不連續和巖坡幾何進行多尺度表征，記錄了在南非Palabora露天礦使用長程地面數字?jǐn)z影測量進行的實地調查。Sturzenegger (2012) 對加拿大落基山脈的Palliser Rockslide使用地面數字?jǐn)z影測量技術表征巖石破壞面的形態，從而把階梯路徑的幾何特征，包括預先存在的不連續體和完整的巖石裂縫細分為四種類型。Lato (2012) 使用三維激光雷達LiDar和攝影測量模型自動測繪巖石的不連續性。Havaej (2015) 在他的博士論文《Characterisation of High Rock Slopes using an Integrated Numerical Modelling -Remote Sensing Approach》中，使用攝影測量法描述巖石的不連續性，產生邊坡3D點云，然后從3D點云產生網格，最后把網格輸入到邊坡穩定數值模型3DEC中。Zhao (2016) 在他的碩士爐溫中，基于無人機拍攝的圖像，通過地面激光掃描和攝影測量對巖石不連續性進行測量和建模，識別巖坡的地質結構，并提出了一種線性露頭檢查的半自動方法。Tannant (2017) 使用三維攝影測量模型辨識出階梯狀平面滑移面和破壞面的形狀是由不連續點定義的，進而進行了階梯式平面滑移面上的平移性巖石滑坡特征和分析。Sarro (2018) 使用無人機攝影測量數據模擬巖石滾落(rockfall), 通過將運動結構攝影測量技術應用于遙控飛機系統拍攝的一組圖像，分析了巖體的主要不連續現象。Zhang (2019) 使用無人機攝影測量巖體的不連續性和巖石滾落的可能性。

5 結束語

很顯然，第二階段的查詢完全取決于3個單詞的選擇，因而這個回顧是不完整的，缺失了個別非常重要的文獻，通過改變單詞搭配，例如使用photogrammetry rock characterization來查詢，將會得到更豐富和有價值的結果。
