1．概述 MRP（介質冗余）是基于環型拓?fù)涞木W(wǎng)絡冗余協議，采用介質冗余可以提高 網絡的可用性。當環型網絡傳輸路徑發生單一故障時，MRP 協議能夠在最多 200ms 內恢復 網絡的通信功能。

2．問題 當交換機的MRP 環網斷開時，如何通過S7-1500CPU 獲取這個故障信息，以 便進行處理。

3.解決方法 S7-1500 提供了PROFINET 數據記錄庫，把交換機作為PROFINET IO 設備， 通過讀取數據記錄的方式可以獲取 MRP 狀態。PROFINET 數據記錄庫下載地址 https://support.industry.siemens.com/cs/cn/zh/view/109753067。

4 操作方法：

(1)組態CPU為PROFINET控制器，組態交換機為IO設備，如圖 1 所示。

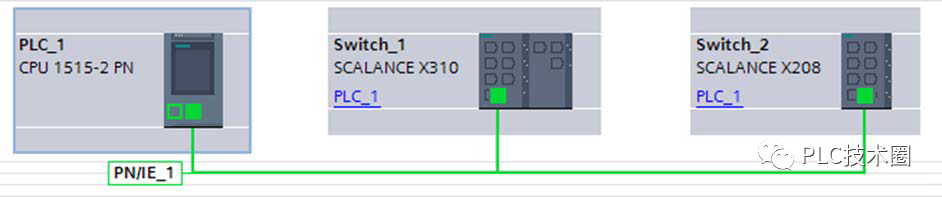

圖 1 網絡拓補

（2）組態 X310 為管理器，如圖 2 所示。

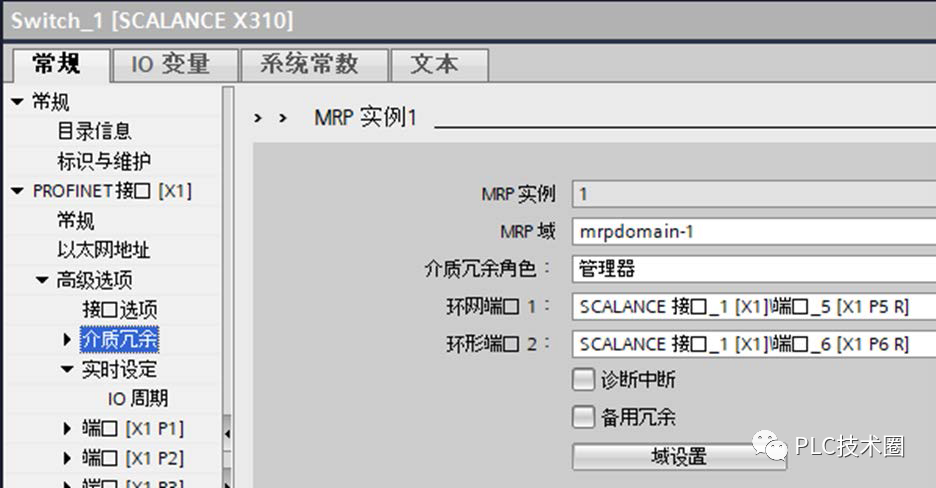

圖 2 MRP管理器組態

（3）組態 X208 為客戶端，如圖 3 所示。

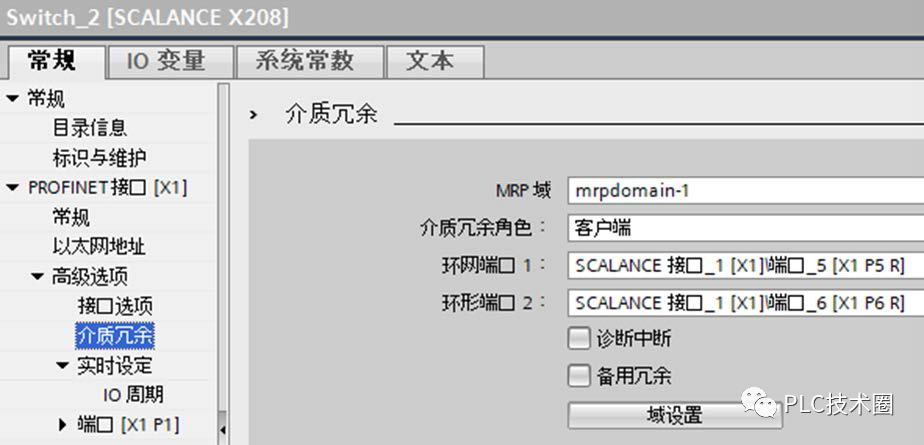

圖 3 MRP 客戶端組態

（4）加載 PROFINET 數據記錄庫，如圖 4 所示。

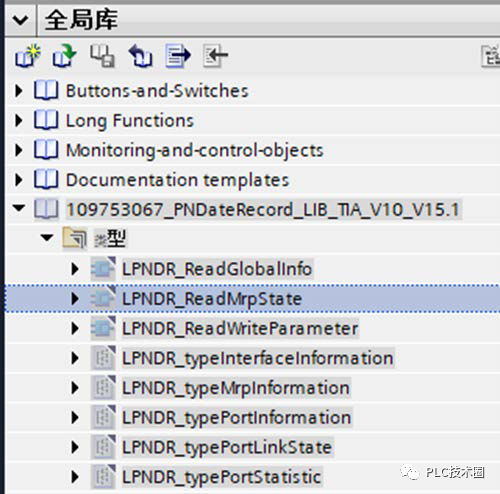

圖 4 加載 PROFINET 數據記錄庫

（5）調用庫函數 LPNDR_ReadMrpState 讀取 MRP 狀態，如圖 5 所示。

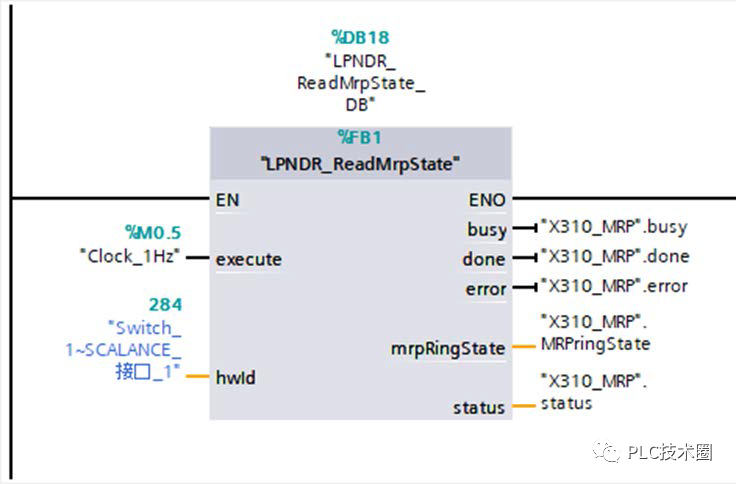

圖 5 調用 LPNDR_ReadMrpState 庫函數

其中輸入?yún)?shù)execute 的上升沿啟動讀取任務，hwId 為交換機接口的硬件標識符，如圖 6 所示；輸出參數mrpRingState 為環網狀態，0 為斷開，1 為閉合

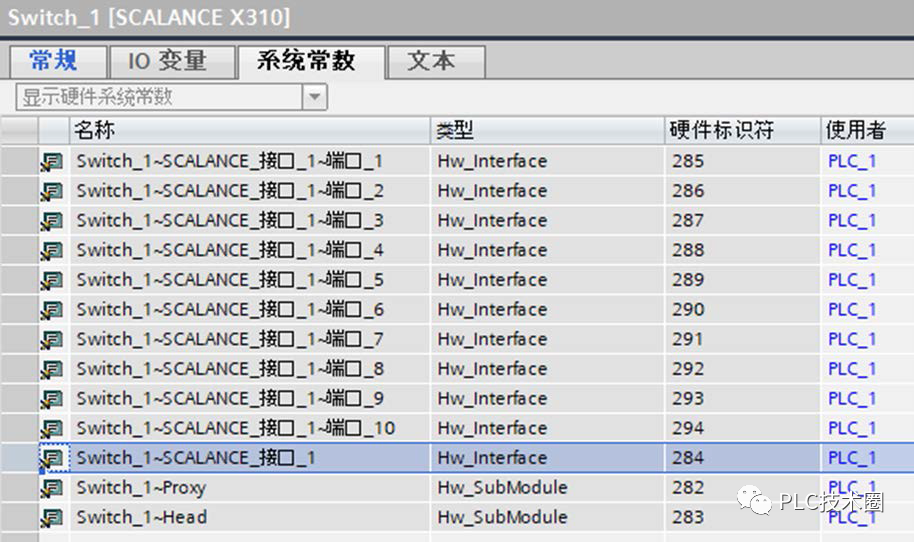

圖 6 hwld 參數設置

(6)測試結果

環網閉合時，mrpRingState 為 1，如圖 7 所示。

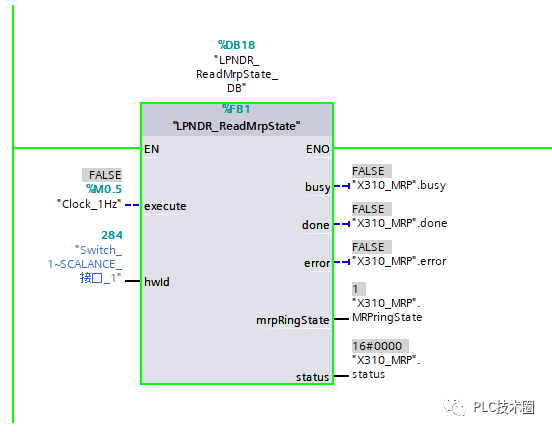

圖 7 環網閉合狀態

環網斷開時，mrpRingState 為 0，如圖 8 所示。

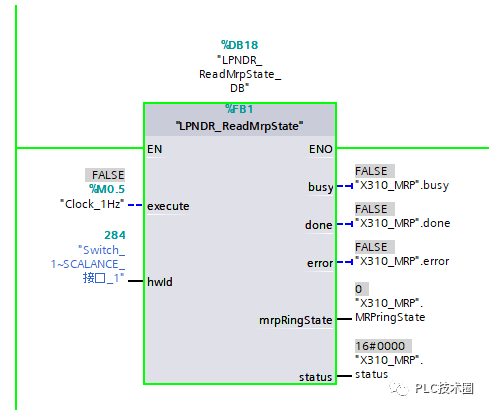

圖 8 環網斷開狀態
