Eric Pesheck, Paspuleti Rahul Naidu,
Michael Collingridge, Hemanth Kolera-Gokula, MSC軟件公司
在資源受限的工程環境中，汽車行業一直面臨著滿足市場需求的壓力。嚴格的開發時間表因物理樣機預算的縮減而變得更加復雜。
福特汽車公司致力于為客戶提供操控性和舒適性均世界一流的車輛，這是影響客戶對車輛看法的關鍵因素。
這些關鍵因素會受變速箱換擋策略的影響。
福特公司傳統的變速箱標定方法包含對整車樣機進行物理測試，并制定了大量的測試計劃，既耗時又昂貴。通過與MSC軟件公司及其咨詢團隊合作，福特開發了硬件在環測試流程，以減少物理樣機的需求。
福特一直是Adams車輛動力學模型的長期用戶。隨著2017年Adams Real Time（RT）的發布，福特公司發現了一個機會，可以在開發周期中，進一步順勢利用現有的Adams知識庫進行車輛測試和標定。
MSC和福特一起，在HIL測試環境中實現了物理組件和Adams實時模型的結合，以評估多個車輛平臺的換檔品質。對于每個測試設置，將發動機和變速箱物理樣機與車輛的Adams虛擬模型連接。實施過程包括三個階段：
利用現有的Adams車輛模型，創建相應的能夠滿足實時平臺/硬件要求的Adams實時模型。
模型準備好集成到測試臺中，這項工作包括創建I / O通道、調整RT解算器設置和生成FMU，符合FMI協同仿真標準的模型表示方法。
FMU隨后被移植到HIL平臺上，并在執行硬件調整之前對模型進行校準以測試數據。
由于實時Adams模型是從福特內部已經用于汽車開發的現有汽車模型中得出的，因此模型開發的開銷很小。
從現有的全保真Adams模型生成實時模型涉及多種模型降階策略。

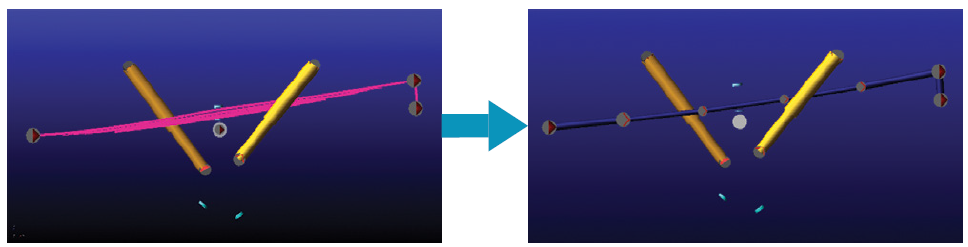

對于此用例，需要在實時模型中包含板簧。先前存在的基于梁的板簧模型對于實時分析而言過于復雜，因此將其替換為具有等效特性的五桿模型。在梁式板簧模型上進行了懸架子系統仿真，以獲得彈簧特性的目標值。通過執行DOE來輔助模型調整，該DOE對模型的硬點和襯套進行微調，以捕獲五桿模型中的正確特性，例如主頻率、靜態預載、垂直速率和纏繞速率。Adams實時模型具有150自由度，并保留了原始模型的拓?fù)浜蛥?shù)。例如，硬點、接頭、彈簧、阻尼器和襯套等元素得以保留，并且可以進行修改。這樣做的好處是模型可以捕獲系統響應中的更高頻率的特性，并且可以快速探索不同的配置。
然后將Adams實時模型作為功能模型單元（FMU）導出，并移植到HIL平臺上執行計算。在將來的實施過程中，建模參數（例如，硬點、襯套特性等）將在FMU中公開，以便運行時可以調節參數。這將使福特工程師可以無需更改原始的Adams模型并導出新的FMU，即可更改參數和調整模型響應。

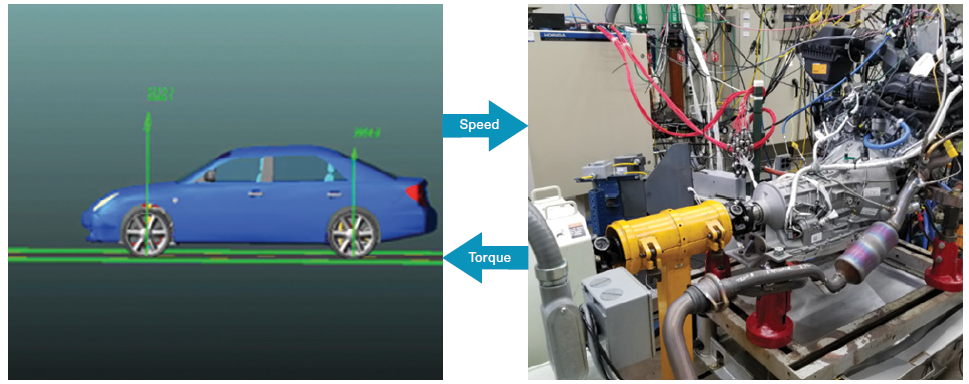

變速箱輸出端的物理扭矩被測量出，并作為輸入施加到Adams模型中。給定輸入扭矩后，Adams模型會做出響應，并向測功機提供驅動軸速度響應，測功機再將速度強加到發動機和變速箱上。模型還提供了車輛換檔時的縱向車輛加速度，可以將其與平順性指標相關聯。車輛動力學模型和硬件相結合來模擬車輛性能的能力，為福特提供了一個機會，可以在減少車輛樣機的同時，產生了更高效且更全面的測試程序。

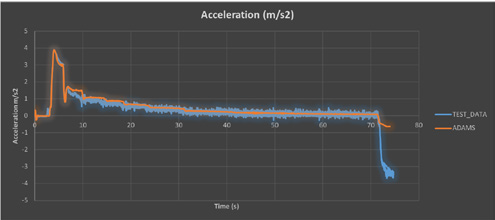

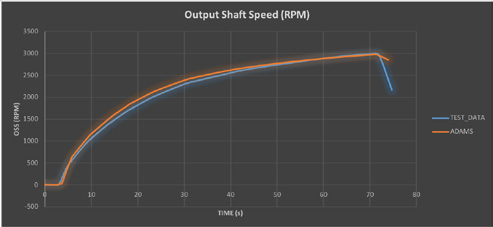

HIL實時預測得到車輛測試數據的驗證，確認了車輛對已知輸入扭矩的正確響應。圖1顯示了實際車速與模型車速的對比。圖2顯示了輸出軸速度和縱向加速度響應。換檔中間和換檔期間的車輛響應顯示出良好的一致性。在所有踏板位置上均一致，這表明Adams模型是可預測的。然后，標定工程師可以使用HIL設置來測量和調節變速器參數，以達到所需的性能。
圖 1. 50％踏板輸入時（VSPD-車輛速度，OSS-輸出軸速度）
仿真數據與試驗數據一致
圖 2. 75％踏板輸入時（VSPD-車輛ACC速度，OSS-輸出軸速度）
仿真數據與試驗數據一致
HiL測試流程幫助福特團隊以更少的物理樣機實現了測試目標，在實驗室環境中，這有助于流程的調整。相同的發動機和變速箱樣機可以在多種載荷工況下用多個車輛進行測試。
