一. 描述輸入電壓影響輸出電壓的幾個指標形式

1．絕對穩壓系數

A．絕對穩壓系數：表示負載不變時，穩壓電源輸出直流變化量△U0 與輸入電網變化量△Ui 之比。即：K= U0/ Ui 。

B．相對穩壓系數：表示負載不變時，穩壓器輸出直流電壓 Uo 的相對變化量△Uo 與輸出電網 Ui 的相對變化量△Ui之比。即：S= Uo/Uo / Ui/Ui

2. 電網調整率

它表示輸入電網電壓由額定值變化±10%時，穩壓電源輸出電壓的相對變化量，有時也以絕對值表示。

3. 電壓穩定度

負載電流保持為額定范圍內的任何值，輸入電壓在規定的范圍內變化所引起的輸出電壓相對變化△Uo/Uo（百分值），稱為穩壓器的電壓穩定度。

二．負載對輸出電壓影響的幾種指標形式

1．負載調整率（也稱電流調整率）

在額定電網電壓下，負載電流從零變化到最大時，輸出電壓的最大相對變化量，常用百分數表示，有時也用絕對變化量表示。

2．輸出電阻（也稱等效內阻或內阻）

在額定電網電壓下，由于負載電流變化△IL 引起輸出電壓變化△Uo，則輸出電阻為Ro=| Uo/ IL| 歐。

三．紋波電壓的幾個指標形式

1．最大紋波電壓

在額定輸出電壓和負載電流下，輸出電壓的紋波（包括噪聲）的絕對值的大小，通常以峰峰值或有效值表示。

2．紋波系數 Y（%）

在額定負載電流下，輸出紋波電壓的有效值Urms與輸出直流電壓Uo之比，即：y=Umrs/Uo x100%

3．紋波電壓抑制比

在規定的紋波頻率（例如 50HZ）下，輸出電壓中的紋波電壓 Ui~與輸出電壓中的紋波電壓 Uo~之比，即：紋波電壓抑制比=Ui~/Uo~ 。

這里聲明一下：噪聲不同于紋波。紋波是出現在輸出端子間的一種與輸入頻率和開關頻率同步的成分，用峰-峰（peak to peak）值表示，一般在輸出電壓的 0.5%以下；噪聲是出現在輸出端子間的紋波以外的一種高頻成分，也用峰-峰（peak to peak）值表示，一般在輸出電壓的 1%左右。紋波噪聲是二者的合成，用峰-峰（peak to peak）值表示，一般在輸出電壓的 2%以下。

四．沖擊電流

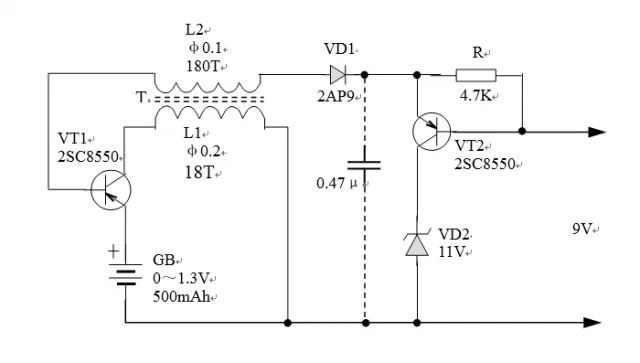

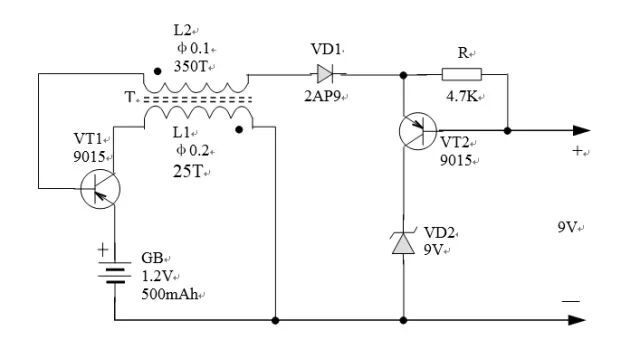

如圖所示是自控式數字表逆變電源電路。它不需要單獨設立電源開關或對表內開關進行改造。該電路具有耗電省、穩定可靠、不影響儀表精度等特點。電路中的變壓器T是用E3型鐵氧體磁芯、各折去一角后加工成口字形，L2在內,L1在外。整個逆變電源工作時，電池工作電流約為70mA。
